Как работает натяжитель ремня камминз камаз

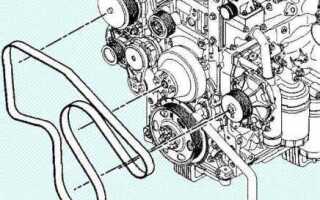

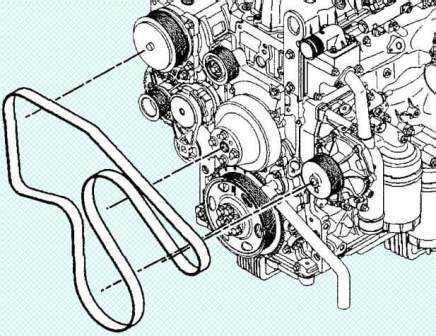

На двигателях Cummins, устанавливаемых на автомобили КамАЗ, используется автоматический натяжитель ремня, обеспечивающий стабильное натяжение приводного ремня в условиях переменной нагрузки и температуры. Его основная задача – поддерживать оптимальное натяжение без необходимости ручной регулировки, что снижает риск проскальзывания ремня и преждевременного износа компонентов привода вспомогательных агрегатов.

Конструкция натяжителя включает пружинный механизм, ролик с подшипником, поворотное основание и ограничитель хода. Пружина обеспечивает постоянное усилие, передаваемое на ремень через ролик, компенсируя растяжение ремня и вибрации. Амортизация колебаний достигается за счёт демпферных элементов внутри механизма, что критично при работе двигателя в переменных режимах.

Ролик натяжителя контактирует с наружной поверхностью ремня и выполнен из жаростойкого композитного материала или алюминия с антикоррозийным покрытием. Подшипники внутри ролика герметизированы и не требуют обслуживания. Ось вращения натяжителя смонтирована в корпусе с использованием термостойкой смазки, что продлевает срок службы узла при высоких температурах в моторном отсеке.

Для предотвращения выхода ролика за пределы допустимого угла предусмотрен механический ограничитель, исключающий перекос ремня и его соскакивание. При замене ремня или других компонентов привода натяжитель автоматически возвращается в рабочее положение без дополнительной настройки. На практике это существенно упрощает техническое обслуживание и повышает надёжность работы двигателя в целом.

Роль натяжителя в работе приводного ремня двигателя Камминз

Натяжитель обеспечивает постоянное усилие прижатия к ремню, поддерживая оптимальное натяжение в диапазоне рабочих температур и нагрузок. Это исключает проскальзывание ремня, особенно при резких изменениях оборотов коленвала двигателя Cummins, устанавливаемого на автомобили КамАЗ.

Нагрузки на приводной ремень в двигателе ISBe или ISL могут достигать значительных величин из-за подключения нескольких агрегатов – генератора, насоса ГУР, компрессора кондиционера. Если натяжение ослабевает, снижается эффективность передачи крутящего момента, что отражается на работе вспомогательных систем. Например, генератор может начать выдавать нестабильное напряжение, а насос гидроусилителя – терять производительность.

Современные автоматические натяжители, устанавливаемые на двигатели Cummins, оснащены пружинным механизмом и демпфером. Это позволяет компенсировать колебания длины ремня без вмешательства оператора, исключая необходимость в регулярной ручной регулировке. При этом усилие натяжения подбирается под конкретную модель двигателя с учётом длины ремня, числа шкивов и их диаметра.

Износ натяжителя или выход из строя демпфера приводит к появлению вибраций и шумов, преждевременному износу подшипников шкивов и самого ремня. Чтобы исключить поломки, рекомендуется проверять состояние натяжителя каждые 60–80 тыс. км пробега и при наличии признаков отклонений – замена узла должна производиться немедленно.

Механизм действия автоматического натяжителя на примере модели ISLe

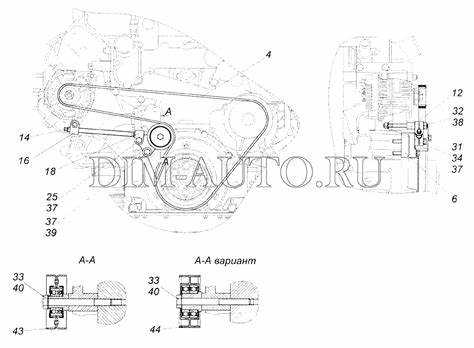

Автоматический натяжитель ремня на двигателе Cummins ISLe представляет собой узел, обеспечивающий стабильное натяжение поликлинового ремня без необходимости ручной регулировки. В конструкции применяется торсионная пружина, создающая постоянное усилие на подвижной качающейся консоли с роликом, прижимающимся к ремню.

Натяжитель устанавливается на передней крышке двигателя и работает в условиях постоянной вибрации и переменных нагрузок. В модели ISLe используется натяжитель с интегрированным демпфером, поглощающим вибрации и кратковременные пиковые нагрузки, что снижает риск проскальзывания и преждевременного износа ремня.

• Пружина из хромованадиевой стали обеспечивает стабильное усилие в диапазоне от 180 до 220 Н.
• Ролик из армированного полиамида с шарикоподшипником устойчив к термическому расширению и абразивному износу.
• Механизм рассчитан на ресурс свыше 300 000 км пробега при условии штатной эксплуатации.

Для корректной работы натяжителя важно соблюдать следующие рекомендации:

1. Проверять угол отклонения натяжителя при диагностике (допустимое отклонение – до 10° от нейтрального положения).
2. Не допускать загрязнения пружинного блока и подшипника ролика – это приводит к заеданию механизма.
3. При замене ремня использовать натяжение через квадрат привода, не проворачивая сам ролик вручную.

Отказ натяжителя на ISLe чаще всего проявляется в виде нестабильного хода ролика, неравномерного износа ремня или повышенного шума в передней части двигателя. В таких случаях рекомендуется полная замена узла, а не ремонт отдельных компонентов.

Влияние натяжения ремня на работу навесного оборудования

От корректного натяжения ремня зависит стабильность функционирования генератора, насоса ГУР, компрессора кондиционера и водяного насоса. При недостаточном натяжении увеличивается риск проскальзывания ремня, что приводит к перебоям в передаче крутящего момента и нестабильной работе узлов. Например, генератор может выдавать нестабильное напряжение, особенно при резких нагрузках, что влечёт за собой сбои в электросистеме и ускоренный износ аккумулятора.

Избыточное натяжение создает излишнюю нагрузку на подшипники навесного оборудования. Это ускоряет их износ и может привести к перекосу шкивов, особенно на водяном насосе и компрессоре кондиционера. Такие дефекты сопровождаются повышенным уровнем шума, вибрацией и в конечном итоге – выходом узла из строя.

Для ISLe и аналогичных двигателей Cummins на КамАЗе допустимое усилие натяжения определяется динамометрическим контролем в точке отклонения ремня. Оно должно соответствовать значениям, указанным в технической документации – обычно в диапазоне 300–400 Н при отклонении в 10–15 мм. Любое отклонение от нормы требует корректировки или замены натяжителя.

Рекомендация: при плановом обслуживании каждые 15–20 тысяч километров следует проверять состояние ремня и работу автоматического натяжителя. Обращать внимание на следы проскальзывания, растрескивания и уровень натяжения. При наличии шумов или колебаний шкивов – немедленно диагностировать натяжной механизм.

Невнимание к натяжению ремня напрямую влияет на срок службы навесного оборудования и общую надёжность двигателя.

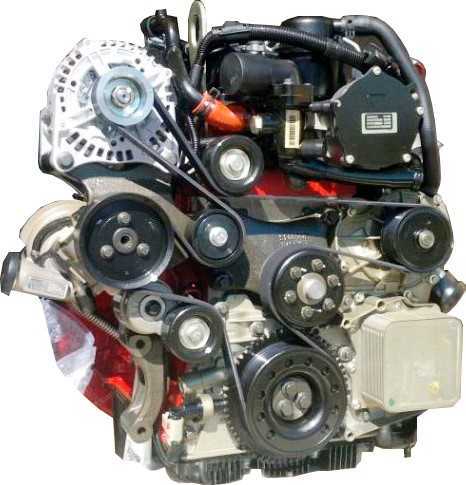

Отличия пружинных и гидравлических натяжителей в системах КамАЗ

Гидравлические натяжители, напротив, оснащаются поршневой камерой с масляным демпфером, за счёт которого обеспечивается адаптивное регулирование натяжения в реальном времени. Давление масла внутри компенсирует вибрации и температурные расширения компонентов, что особенно актуально для двигателей ISLe и ISF, работающих в переменных режимах. Такие натяжители обеспечивают более стабильную работу ремня при высоких нагрузках, но требуют исправной системы смазки и регулярного контроля состояния гидравлической части.

Для эксплуатации в условиях повышенной запылённости и резких температурных перепадов (характерных для северных и пустынных регионов) предпочтительнее пружинные натяжители из-за их конструктивной надёжности и нечувствительности к внешним средам. В то же время на магистральных тягачах, работающих при стабильной температуре и высокой скорости, более эффективны гидравлические варианты, так как они снижают износ ремня и уменьшают вибрационную нагрузку на навесное оборудование.

Как определить неисправность натяжителя по косвенным признакам

Шум из зоны привода ремня – еще один показатель неисправности. Если слышен характерный металлический скрежет, щелчки или прерывистый свист, стоит проверить подшипник ролика натяжителя. Износ подшипника может привести к разбалансировке ременного привода и перегреву корпуса натяжителя.

Неравномерный износ ремня или следы перегрева на его поверхности (потемнение, микротрещины, расслоения) указывают на неправильное положение или неработоспособность натяжителя. Особенно важно обращать внимание на появление продольных трещин ближе к краям ремня – это может быть следствием неравномерного давления с боку натяжного ролика.

Косвенным, но важным признаком является ухудшение пуска двигателя в холодную погоду. Ослабленный ремень приводит к снижению скорости вращения генератора и слабому заряду аккумулятора, что особенно критично при запуске зимой.

Также стоит обратить внимание на отклонения в показаниях бортовой системы контроля напряжения – частые просадки ниже 13,5 В могут быть вызваны пробуксовкой ремня при ослабленном натяжении. В этом случае проблема проявляется в пиковых нагрузках – включение фар, обогрева стекла, кондиционера.

При наличии хотя бы одного из указанных симптомов необходимо демонтировать натяжитель и проверить его усилие, состояние возвратной пружины, люфт ролика и наличие следов смазки. Недостаточное сопротивление при нажатии рукой на ролик свидетельствует о потере рабочих характеристик натяжителя и требует замены узла.

Типичные причины выхода из строя натяжителя на двигателях Камминз

Натяжитель ремня на двигателях Камминз выходит из строя преимущественно из-за механического износа и неправильных условий эксплуатации. Основные факторы, влияющие на отказ натяжителя, включают:

• Износ пружины натяжителя: Со временем металл теряет упругость, снижая способность поддерживать необходимое усилие натяжения ремня.
• Загрязнение и попадание пыли: Частицы пыли и грязи накапливаются в механизме, вызывая заклинивание подшипников или ухудшая скольжение, что ведёт к ускоренному износу.
• Повреждение подшипников: Из-за недостатка смазки или попадания воды подшипники изнашиваются или заклинивают, что вызывает шум и неправильную работу натяжителя.
• Перегрузка ремня: Неправильное натяжение ремня, чрезмерная нагрузка или дефекты самого ремня приводят к повышенной нагрузке на натяжитель и его быстрому износу.
• Коррозия элементов натяжителя: В условиях высокой влажности и отсутствия своевременного технического обслуживания металл подвержен коррозии, ухудшая работу механизма.
• Ошибки при монтаже: Неправильная установка натяжителя, несоблюдение рекомендуемых моментов затяжки болтов или использование неподходящих деталей вызывают преждевременный выход из строя.

Для снижения риска отказа натяжителя необходимо регулярно контролировать состояние ремня и самого натяжителя, очищать механизм от загрязнений, проверять подшипники на износ, а также строго соблюдать рекомендации завода-изготовителя при монтаже и техническом обслуживании.

Порядок демонтажа и замены натяжителя без разбора дополнительных узлов

Для замены натяжителя ремня на двигателе Камминз без демонтажа сопутствующих компонентов потребуется минимальный набор инструментов: ключи на 13 и 17 мм, отвертка и фиксатор ремня. Работы выполняются на холодном двигателе для исключения риска ожогов.

1. Ослабьте крепление натяжного ролика. Для этого ключом на 17 мм поверните регулировочный болт против часовой стрелки, уменьшая натяжение ремня.

2. После снижения натяжения аккуратно снимите ремень с натяжного ролика, фиксируя его положение для облегчения последующей установки.

3. Ключом на 13 мм отверните два крепёжных болта, фиксирующих корпус натяжителя к блоку двигателя. Удерживайте корпус, чтобы избежать его падения при снятии.

4. Демонтируйте старый натяжитель, осматривая при этом посадочные места на предмет загрязнений и повреждений. При необходимости очистите поверхность от масла и грязи.

5. Установите новый натяжитель, совместив отверстия креплений с резьбовыми посадочными местами на двигателе.

6. Закрутите крепёжные болты, контролируя момент затяжки. Рекомендуемый момент для болтов крепления натяжителя – 20-25 Н·м.

7. Навесьте ремень на натяжной ролик и ключом на 17 мм затяните регулировочный болт по часовой стрелке, доводя натяжение до нормативных параметров. Контроль натяжения осуществляется измерением прогиба ремня под усилием 10 кг: допустимый прогиб – 8-12 мм.

8. Проверьте равномерность натяжения, вращая коленчатый вал вручную несколько оборотов. Отсутствие посторонних шумов и смещений ремня подтверждает правильную установку.

9. Завершите работу осмотром креплений и ремня после короткой работы двигателя под нагрузкой для контроля сохранения натяжения.

Вопрос-ответ:

Как устроен натяжитель ремня двигателя Камминз на КамАЗе и за счёт чего происходит натяжение?

Натяжитель представляет собой механизм с пружиной и рычагом, который воздействует на ролик, прижимая ремень к шкивам. За счёт силы пружины ролик постоянно создаёт давление на ремень, компенсируя его растяжение и вибрации. Такой механизм поддерживает оптимальное натяжение без необходимости постоянной регулировки вручную.

Какие признаки указывают на неисправность натяжителя ремня на двигателе Камминз?

Обычно о проблемах сигнализируют посторонние шумы — скрипы или свисты при запуске или работе двигателя. Также можно заметить ослабление ремня, которое приводит к снижению эффективности работы навесного оборудования: генератора, насоса охлаждения, компрессора. Визуально иногда видно трение или повреждения ролика, а при ослаблении пружины натяжитель перестаёт корректно удерживать ремень.

Как правильно выполнять замену натяжителя ремня на КамАЗе с двигателем Камминз, не разбирая другие узлы?

Для замены сначала ослабляют крепление ролика натяжителя, чтобы снять напряжение с ремня. После этого ремень можно аккуратно снять с шкивов. Далее откручивают болты крепления натяжителя и заменяют его на новый. Важно контролировать положение ролика, чтобы избежать перекосов. Сборка происходит в обратном порядке, после чего проверяют правильность натяжения ремня и отсутствие посторонних звуков при работе.

В чем разница между пружинным и гидравлическим натяжителем ремня на КамАЗе с двигателем Камминз?

Пружинный натяжитель использует механическую пружину для создания постоянного усилия на ремень. Его конструкция проще и надёжнее, но подвержена износу пружины со временем. Гидравлический натяжитель дополнительно содержит демпфер с маслом, который смягчает колебания и снижает вибрации ремня. Такой тип лучше подходит для двигателей с более высоким уровнем вибрации, однако он сложнее по конструкции и дороже в обслуживании.

Как влияет правильное натяжение ремня на работу навесного оборудования двигателя Камминз?

Оптимальное натяжение обеспечивает надёжный привод генератора, насоса охлаждения и компрессора, что поддерживает стабильную работу двигателя и всех систем. Если ремень слишком слабый, оборудование может работать с перебоями, вызывая перегрев или снижение зарядки аккумулятора. Избыточное натяжение повышает нагрузку на подшипники и может привести к их быстрому износу. Поэтому поддержание правильного натяжения важно для долговечности и эффективности двигателя.
