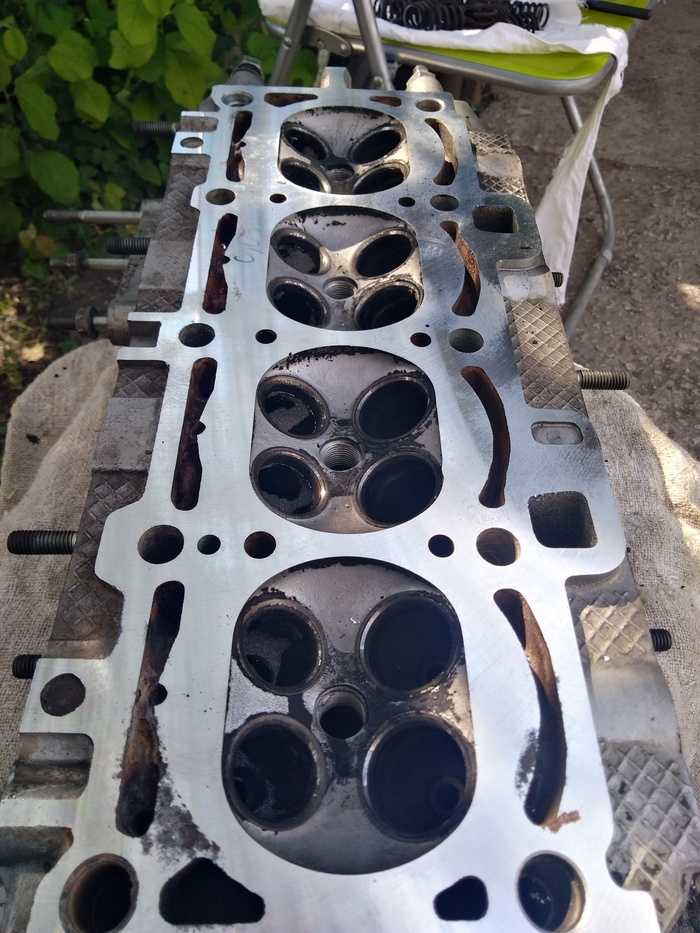

Перед извлечением клапанов головку блока цилиндров снимают с двигателя и тщательно очищают от масла, нагара и грязи. Ее размещают на ровной устойчивой поверхности с мягкой подкладкой, чтобы исключить повреждение плоскости прилегания. Каждый клапан вместе с пружиной, тарелкой и сухарями рекомендуется сразу промаркировать по номеру цилиндра и положению. Для этого используют бирки или несмываемый маркер – это позволит вернуть детали на их рабочие места без нарушений притирки и зазоров.
Демонтаж клапанов выполняется с помощью струбцины с подходящей чашкой. Сначала необходимо снять распределительный вал и механизмы, которые закрывают доступ к пружинам. Струбцину устанавливают так, чтобы ее опорная часть стояла на поверхности ГБЦ, а прижимной винт приходился точно на центр тарелки. Пружину сжимают равномерно и без рывков, внимательно наблюдая за сухарями. Если сухари закисли в проточках, их смачивают проникающей жидкостью и выдерживают несколько минут до начала извлечения.
Сухари аккуратно извлекают пинцетом или магнитной отверткой, избегая их падения в каналы. После этого снимают тарелку и пружину, постепенно ослабляя натяжение струбцины. Клапан вынимают со стороны камеры сгорания осторожными вращательными движениями. В случае заедания необходимо остановиться и устранить причину – проверить направляющую на загрязнение или деформацию, затем повторить попытку.

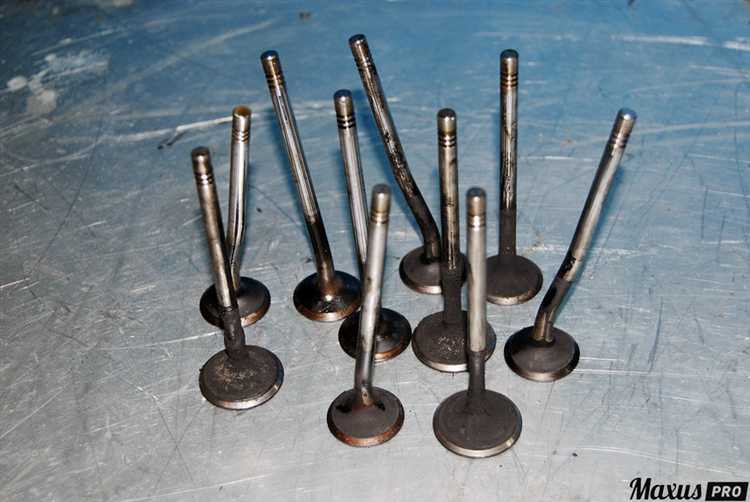

Все снятые элементы очищают и тщательно осматривают. У клапанов проверяют состояние фаски и стержня на износ и повреждения. Направляющие втулки контролируют на овальность и соответствие зазору с помощью контрольного стержня. Изношенные или дефектные детали заменяют, чтобы после сборки клапанный механизм оставался герметичным и работал надежно.
Выбор и подготовка инструментов для демонтажа клапанов
Для демонтажа клапанов потребуется съёмник с рамой и винтом, обеспечивающий равномерное сжатие пружин без перекоса. Для головок с малым диаметром клапанов выбирайте компактный съёмник с узкими лапками и коротким винтом. Для двигателей с большими клапанами подходит усиленная модель с жёсткой рамой и длинным винтом с мелкой резьбой. Лапки должны упираться в тарелку строго по центру и не задевать втулку направляющей.
Для извлечения сухарей приготовьте магнитный щуп с узким наконечником и длинный пинцет с насечками на губках. Эти инструменты позволяют уверенно захватывать мелкие детали в глубоких колодцах и доставать их, не роняя в масляные каналы. Для снятия маслоотражательных колпачков рекомендуется использовать специальный съёмник под диаметр втулки или прочную пластиковую лопатку, исключающую задиры на поверхности втулки.
Перед началом работы проверьте целостность съёмника и плавность хода винта. Резьбу очистите и слегка смажьте, чтобы исключить заедание под нагрузкой. Лапки осмотрите и при необходимости уберите заусенцы надфилем. Магнит и пинцет протрите сухой чистой ветошью, чтобы на них не оставалось грязи или металлической пыли. Инструменты заранее разложите в удобной последовательности, чтобы ускорить разборку и не отвлекаться на их поиск.
Как закрепить головку блока на рабочем столе
Рабочая поверхность должна быть ровной и устойчивой, шириной не менее 60 см. Очистите её от грязи и накройте резиновым ковриком или листом фанеры, чтобы не повредить шлифованную плоскость головки.
Подложите под корпус два одинаковых деревянных бруска высотой 30–40 мм. Установите их параллельно ближе к торцам, строго под рёбрами жёсткости. Центральная часть с клапанами и камерами сгорания должна оставаться без опоры, чтобы детали не касались поверхности стола при работе.
Зафиксируйте головку двумя или четырьмя струбцинами с мягкими накладками. Размещайте их по краям или углам корпуса, прижимая только за литые рёбра или боковые стенки. Не допускайте контакта с привалочной плоскостью и постелями распредвалов. Затягивайте равномерно и без излишнего усилия, исключая деформацию.
Если на столе есть Т‑пазы или резьбовые втулки, дополнительно закрепите корпус болтами с шайбами, завернув их в штатные отверстия на торцах или крышках подшипников на 2–3 витка до лёгкого прижима.
После закрепления пошевелите корпус рукой и убедитесь, что он устойчив и не смещается. Проверьте, чтобы клапаны свободно опускались вниз и не упирались в стол.
Порядок снятия распредвала и коромысел
Перед началом работ выставьте поршень первого цилиндра в верхнюю мёртвую точку такта сжатия, чтобы кулачки распредвала не нагружали клапаны. Ослабьте натяжение цепи или ремня ГРМ, зафиксируйте его положение метками для последующей сборки.
Снимите крышку клапанного механизма, открутив болты крест-накрест по пол-оборота за проход. Уберите крышку и прокладку, проверьте их состояние.
Болты крепления постелей распредвала ослабляйте постепенно, начиная с крайних. Идите крест-накрест, по пол-оборота за раз, чтобы избежать перекоса и повреждения шеек. После полного откручивания снимите постели и разложите их по порядку – они невзаимозаменяемы.
Аккуратно выньте распредвал, стараясь не поцарапать рабочие поверхности. Проверьте кулачки и шейки на износ и задиры.
Коромысла снимайте по одному, сдвигая их с осей. Следите за шайбами и сухарями, раскладывайте элементы так, чтобы при сборке они вернулись на свои места. Работайте чистыми руками, не допуская попадания грязи на трущиеся поверхности.
Вопрос-ответ:
Какие инструменты потребуются, чтобы извлечь клапана из головки блока цилиндров?
Для снятия клапанов понадобится струбцина для сжатия клапанных пружин (специальный съемник или пресс), магнит для извлечения сухарей, пинцет или тонкие щипцы для их установки и ветошь для защиты седел и чистоты рабочего места. Иногда также удобно иметь деревянный молоточек для аккуратных постукиваний по тарелкам клапанов, если они прикипели от нагара.
Нужно ли полностью разбирать ГБЦ перед снятием клапанов?
Да, перед снятием клапанов головку снимают с двигателя и полностью разбирают: убирают распредвал, рокеры или толкатели, гидрокомпенсаторы (если есть), снимают маслосъемные колпачки. Только после этого можно спокойно работать с клапанами, не рискуя повредить другие детали. Оставлять ГБЦ на блоке и пытаться извлечь клапаны не рекомендуется, так как это неудобно и может привести к перекосу деталей.
Как правильно снимать сухари, чтобы не потерять их и не повредить седло?
После сжатия пружины клапана съемником сухари освобождаются и остаются в углублении тарелки. Их аккуратно вынимают магнитом или пинцетом, следя за тем, чтобы они не упали на пол. Работайте над чистой тряпкой или лотком, чтобы мелкие детали не потерялись. Не допускайте ударов по стержню клапана, чтобы не задеть седло или направляющую втулку. Если сухари «прикипели», слегка постучите по тарелке деревянным молоточком до появления зазора.
Можно ли обойтись без специального съемника и чем его заменить?
В гаражных условиях некоторые умельцы используют два больших монтажных ключа или самодельные приспособления из труб и болтов. Но это неудобно и рискованно — можно повредить тарелку, согнуть стержень клапана или пораниться. Если съемника нет, лучше одолжить его или купить недорогой универсальный. В крайнем случае можно обратиться в мастерскую, где быстро снимут клапана на профессиональном стенде.
