Какие двигатели использует илон маск на своих ракетах

SpaceX разработала несколько типов ракетных двигателей, кардинально изменивших подход к космическим полётам. Центральное место занимают двигатели серии Raptor, построенные на базе полного цикла сжиженного метана и кислорода. Такой выбор топлива повышает эффективность, снижает стоимость и упрощает техническое обслуживание при многоразовом использовании.

Двигатель Merlin, работающий на керосине и жидком кислороде, стал основой для первых ракет Falcon 9 и Falcon Heavy. Он демонстрирует надёжность и точное управление тягой благодаря системе турбонасосов с вытеснением, что позволило добиться успешного возвращения первой ступени ракеты на Землю.

Ключевые показатели Raptor – давление в камере сгорания свыше 300 бар и тяга до 230 тонн, что превышает многие существующие аналоги. Такой уровень мощности позволяет создавать сверхтяжёлые носители для межпланетных миссий, в частности на Марс. Ракеты SpaceX оснащаются как серийными двигателями, так и экспериментальными прототипами, что обеспечивает постоянное улучшение характеристик и снижение затрат на запуск.

Технические характеристики двигателей Merlin и их применение

Двигатели Merlin разработаны для обеспечения оптимального соотношения тяги и эффективности на всех этапах запуска ракет Falcon 9 и Falcon Heavy. Основные технические параметры варьируются в зависимости от модификации, но ключевые показатели для Merlin 1D включают:

• Тип топлива: RP-1 (рафинированный керосин) и жидкий кислород (LOX);
• Тяга в вакууме: около 845 кН;
• Тяга на уровне моря: примерно 780 кН;
• Удельный импульс в вакууме: 311 секунд;
• Удельный импульс на уровне моря: 282 секунды;
• Давление в камере сгорания: 97 бар;
• Масса двигателя: около 630 кг;
• Диаметр сопла: 0,33 м;
• Режим работы: полнопроходной турбонасосный двигатель с циклом полного сгорания топлива.

Merlin 1D оптимизирован для максимальной надежности и повторного использования, что позволяет SpaceX проводить до нескольких полетов одного и того же двигателя без капитального ремонта. Благодаря высокой тяге и эффективному циклу сгорания, двигатели обеспечивают устойчивый подъем ракеты с минимальными потерями топлива.

Применение двигателей Merlin включает:

1. Основные ступени Falcon 9 и Falcon Heavy – каждая ступень оснащена девятью Merlin 1D, работающими синхронно для создания необходимой тяги;
2. Использование варианта Merlin Vacuum с увеличенным соплом и оптимизацией для работы в вакууме – применяется в верхних ступенях Falcon 9, где требуется максимальная эффективность при сниженной плотности воздуха;
3. Поддержка многоразовых запусков за счет надежной конструкции и улучшенной системы охлаждения;
4. Модульность и ремонтопригодность, позволяющие быстро менять двигатели и снижать время между пусками;
5. Использование в различных вариантах ракеты, включая тяжелые нагрузки Falcon Heavy и стандартные коммерческие миссии Falcon 9.

Рекомендуется при проектировании ракетных комплексов учитывать характеристики Merlin для оптимального распределения нагрузки и обеспечения максимального КПД на всех этапах полета. Применение этих двигателей позволяет добиться баланса между мощностью, надежностью и экономичностью в современных космических миссиях.

Особенности конструкции двигателя Raptor и его преимущества

Двигатель Raptor использует циклическую схему полного сжигания ступенчатого типа с полным замкнутым контуром, что позволяет повысить эффективность и снизить потери топлива. Рабочие вещества – жидкий метан и жидкий кислород (LOX), что обеспечивает лучшее соотношение тяги к массе и повышенную удельную импульсную мощность.

• Максимальное давление в камере сгорания достигает 300 бар, что в 3–4 раза превышает давление в двигателях семейства Merlin. Это обеспечивает более плотное сгорание топлива и улучшенную тягу.
• Использование жидкого метана позволяет минимизировать образование сажи и отложений, что снижает износ деталей и упрощает многоразовое применение.
• Компактный и облегчённый турбонасосный агрегат с улучшенной тепловой защитой и системой охлаждения предотвращает перегрев при длительной работе.
• Интегрированная система управления позволяет точную регулировку подачи топлива и окислителя, повышая стабильность работы на всех режимах.

Преимущества двигателя Raptor:

1. Высокий удельный импульс – около 330 секунд в вакууме и 280 на уровне моря, что превосходит многие современные ракетные двигатели на жидком топливе.
2. Унификация для использования в первой и второй ступенях ракеты Starship, что снижает производственные затраты и ускоряет сборку.
3. Многоразовость – Raptor проектировался с учётом до 100 циклов запуска и посадки без капитального ремонта.
4. Метановое топливо совместимо с перспективными технологиями на основе ископаемых ресурсов, а также с будущими разработками по использованию местных ресурсов на других планетах.
5. Высокая тяга – около 230 тонн на уровне моря, что позволяет использовать меньшее количество двигателей для тяжелых полезных нагрузок.

Raptor демонстрирует баланс между мощностью, экономичностью и многоразовостью, что становится ключевым фактором в реализации амбициозных программ освоения космоса компанией SpaceX.

Системы подачи топлива в двигатели SpaceX: принципы работы

Двигатели SpaceX, включая Merlin и Raptor, используют сложные системы подачи топлива, которые обеспечивают стабильное и эффективное горение. В основе лежит схема с турбонасосными агрегатами, которые подают компоненты топлива под высоким давлением к камере сгорания.

Для двигателей Merlin применяется схема с турбонасосом, работающим на отработанном газе (gas-generator cycle). В этой схеме часть топлива сжигается отдельно в газогенераторе, создавая горячие газы, которые вращают турбину и подают основной поток топлива и окислителя. Давление подачи достигает порядка 200 бар, что обеспечивает высокую производительность и стабильность горения.

Двигатель Raptor использует более сложную двухконтурную схему с полным циклом сжигания (full-flow staged combustion). В этой системе и топливо, и окислитель проходят через отдельные турбонасосы и сгорают полностью в камере сгорания, что позволяет повысить КПД и уменьшить тепловую нагрузку на компоненты. Давление в камере сгорания Raptor достигает около 300 бар, что значительно превышает давление у Merlin.

Важным элементом является система охлаждения, которая одновременно служит для подачи топлива: жидкий метан и жидкий кислород проходят через каналы охлаждения камеры сгорания и сопла, снижая температуру до допустимых значений и предварительно нагревая компоненты перед впрыском.

Система подачи топлива оснащена датчиками давления, температуры и расхода, которые обеспечивают точное управление процессом. Управление осуществляется через бортовой компьютер ракеты с возможностью оперативной корректировки подачи в зависимости от режима полета.

Рекомендации по техническому обслуживанию включают регулярную проверку герметичности трубопроводов и исправности турбонасосов, поскольку сбои в подаче топлива могут привести к аварийным ситуациям или потере тяги.

Методы охлаждения и защиты двигателей в условиях космоса

Двигатели SpaceX, включая Merlin и Raptor, используют активное охлаждение для предотвращения перегрева в экстремальных условиях. Основной метод – регенеративное охлаждение, при котором жидкий топливный компонент (керосин или метан) циркулирует по каналам в стенках камеры сгорания и сопла, забирая тепло до поступления в зону горения. Это снижает температуру стенок до безопасного уровня и увеличивает эффективность сгорания.

Для Raptor характерно использование охлаждения с помощью жидкого метана, который обеспечивает более равномерное охлаждение и меньшую коррозию по сравнению с керосином. Это позволяет повысить рабочую температуру двигателя и, следовательно, его удельный импульс.

Кроме регенеративного, применяется испарительное охлаждение. Его суть – испарение небольшой части топлива, проходящего через специальные каналы или полости, что дополнительно снижает температуру поверхностей сопла.

Защита двигателей от агрессивных факторов космической среды реализована через многослойные покрытия и теплоизоляционные материалы, устойчивые к термошоку и абляции. Особое внимание уделяется участкам с максимальной тепловой нагрузкой – выходным соплам и камерам сгорания.

Системы управления температурой включают датчики с высокой точностью, что позволяет контролировать тепловые режимы в реальном времени и корректировать подачу топлива для поддержания оптимального охлаждения.

Для защиты от микрометеоритов и космического мусора используются конструктивные элементы, способные выдерживать механические удары без потери герметичности и функциональности двигателя.

Совместное применение регенеративного и испарительного охлаждения, современные материалы и активный мониторинг состояния обеспечивают надежную работу двигателей SpaceX в сложных условиях космоса.

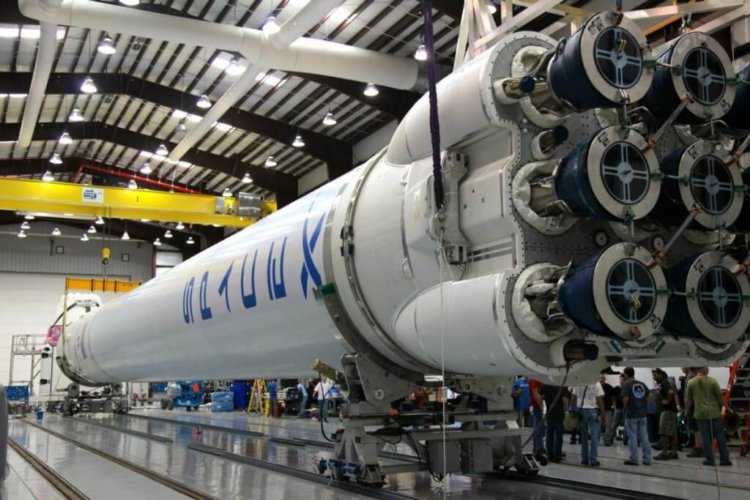

Ремонт и обслуживание двигателей на стартовой площадке

Обслуживание двигателей Merlin и Raptor на стартовой площадке включает детальный визуальный осмотр и диагностику с помощью спектрометров, термокамер и датчиков вибрации. Каждый двигатель проходит проверку герметичности камеры сгорания и системы подачи топлива для выявления микротрещин и утечек.

Для ускорения turnaround SpaceX применяет модульную конструкцию двигателей: ключевые узлы заменяются на месте без необходимости полной разборки. Это снижает время между запусками с нескольких недель до нескольких дней.

Используется автоматизированный стенд для проверки запуска двигателей на земле – он имитирует условия старта, позволяя выявить неисправности до установки на ракету. После тестов проводится калибровка клапанов и обновление программного обеспечения систем управления двигателем.

Таблица ниже отражает основные операции технического обслуживания двигателей на площадке:

При ремонте на площадке особое внимание уделяется состоянию системы охлаждения камеры сгорания, так как её отказ может привести к критическим повреждениям. Поверхности теплообменников очищаются от нагаров и проверяются на коррозию с помощью ультразвуковых методов.

Двигатели проходят проверку давления в топливных линиях и герметичности уплотнений с помощью манометров и инфракрасных детекторов. Все выявленные дефекты устраняются в кратчайшие сроки, что позволяет соблюдать жесткие графики запуска.

Вопрос-ответ:

Какие главные отличия двигателя Raptor от предыдущих моделей SpaceX, таких как Merlin?

Двигатель Raptor отличается использованием цикла полного сгорания с подачей топлива и окислителя под высоким давлением, что позволяет повысить удельный импульс и тягу. В отличие от Merlin, который работает на керосине и жидком кислороде с открытым турбонасосным циклом, Raptor использует метан и жидкий кислород, что снижает загрязнение и облегчает повторное использование. Также Raptor создавался с расчетом на более высокие нагрузки и эксплуатацию в космосе, что отражается в более сложной конструкции и повышенной прочности.

Почему SpaceX выбрала метан в качестве топлива для двигателя Raptor вместо керосина?

Метан обладает рядом технических преимуществ, которые делают его удобным для современных ракетных двигателей. Он горит чище, чем керосин, что снижает отложения сажи на деталях двигателя и облегчает его повторный запуск после полёта. Метан также легче хранится и может быть получен на Марсе при помощи процессов, которые SpaceX планирует использовать для межпланетных миссий. Кроме того, метан позволяет добиться более высокого удельного импульса, что повышает эффективность двигателя.

Какие технологии позволяют двигателям SpaceX выдерживать экстремальные температуры и нагрузки при запуске и в полёте?

Одним из ключевых методов защиты от перегрева является система охлаждения с использованием топлива, проходящего через специальные каналы в корпусе двигателя до поступления в камеру сгорания. Это обеспечивает отвод тепла и поддержание материалов в рабочем состоянии. Кроме того, используются сплавы и покрытия, рассчитанные на высокие температуры и механические воздействия. Конструкция турбин и сопел тщательно оптимизирована для равномерного распределения нагрузок, что снижает риск деформаций и повреждений при повторных запусках.

Как осуществляется обслуживание и ремонт двигателей SpaceX на стартовой площадке после полёта?

После приземления первой ступени инженеры проводят детальный осмотр двигателей на предмет повреждений и износа. Используются диагностические системы и визуальный контроль. Некоторые узлы проходят частичную разборку для проверки состояния. При необходимости заменяются уплотнения, фильтры и другие расходные детали. Применяется система быстрой замены модулей, что сокращает время подготовки двигателя к следующему запуску. Такой подход позволяет увеличить количество повторных использований с минимальными затратами времени и ресурсов.

В чём особенность конструкции турбины в двигателе Raptor, и почему это важно для его работы?

Турбина в Raptor разработана с высокой степенью точности и использует компоненты, которые выдерживают экстремальные давления и температуры. Она отвечает за подачу топлива и окислителя в камеру сгорания под необходимым давлением, обеспечивая стабильный режим работы двигателя. Особое внимание уделено балансировке ротора и системе уплотнений, что снижает износ и предотвращает утечки. Такая конструкция обеспечивает долговечность и надежность двигателя, особенно в условиях многократных запусков.
