Датчик уровня топлива в автомобиле формирует электрический сигнал, который напрямую зависит от уровня топлива в баке. Обычно напряжение на датчике изменяется в пределах от 0,5 В до 4,5 В, где минимальное значение соответствует пустому баку, а максимальное – полному. Точные значения напряжения зависят от конструкции датчика и его сопротивления.
Нормальное рабочее напряжение для большинства аналоговых датчиков варьируется в диапазоне 0,8–4,2 В. При снижении или увеличении напряжения за эти пределы требуется проверка исправности цепи, поскольку отклонения могут свидетельствовать о неисправности потенциометра датчика или повреждении проводки.
Рекомендации по диагностике включают измерение напряжения на клеммах датчика при разных уровнях топлива с помощью мультиметра. Резкие скачки или отсутствие изменения напряжения при изменении уровня свидетельствуют о необходимости замены или ремонта. Контроль напряжения важен для корректной работы системы управления двигателем и информирования водителя о запасе топлива.
Типичные значения напряжения на датчике уровня топлива в разных автомобилях
Например, в автомобилях марки Toyota напряжение на датчике при полном баке обычно составляет около 4,5 В, а при минимальном уровне топлива – около 0,5–0,7 В. В автомобилях Volkswagen типичные показатели колеблются между 0,4 В (пустой бак) и 4,8 В (полный бак). Для автомобилей Hyundai и Kia диапазон обычно ограничен значениями от 0,6 В до 4,4 В.
Американские автомобили, например Ford или Chevrolet, могут использовать датчики с напряжением в диапазоне от 0,2 В до 4,8 В. При этом точные значения зависят от модели и типа топливного бака. В грузовых автомобилях и внедорожниках зачастую применяются датчики с расширенным диапазоном напряжения для повышения точности измерения, например от 0,1 В до 5 В.
Рекомендуется при диагностике обращать внимание на характеристики конкретного датчика, указанные в технической документации, поскольку даже у одного производителя диапазоны могут различаться. Контроль напряжения должен проводиться при выключенном и включенном зажигании, чтобы исключить влияние бортовой электроники.
При измерении напряжения на датчике важно учитывать, что при неполадках – коррозии контактов, повреждении проводки или неисправности потенциометра – значения могут выходить за стандартные нормы, например быть стабильно низкими (менее 0,3 В) или высокими (более 5 В), что свидетельствует о необходимости замены или ремонта.
Методы измерения напряжения на топливном датчике мультиметром
Для точного измерения напряжения на датчике уровня топлива используют цифровой мультиметр с функцией вольтметра постоянного тока (DC). Перед началом измерений необходимо отключить зажигание и демонтировать разъем датчика, чтобы получить доступ к контактам.
Подключите черный (минусовой) щуп мультиметра к корпусу автомобиля или к массе датчика, а красный (плюсовой) – к контакту, на котором измеряется выходное напряжение. Включите зажигание, не заводя двигатель. Мультиметр должен показывать напряжение в диапазоне от 0,5 до 4,5 В, в зависимости от уровня топлива.
При полном баке напряжение обычно находится около 4,5 В, при пустом – около 0,5 В. Если напряжение значительно отличается от этих значений, следует проверить состояние проводки и исправность самого датчика.
Измерения проводят при разных уровнях топлива, фиксируя показания мультиметра для диагностики корректности работы датчика. При необходимости используют таблицы зависимости напряжения от уровня топлива для конкретной модели автомобиля.
Для повышения точности измерения рекомендуется использовать мультиметр с разрешением не хуже 0,01 В и стабилизированным питанием автомобиля. Избегайте коротких замыканий и надежно фиксируйте щупы для исключения ошибок.
Как интерпретировать изменения напряжения при разном уровне топлива в баке
Датчик уровня топлива основан на измерении электрического сопротивления или напряжения, изменяющегося в зависимости от положения поплавка внутри бака. В большинстве систем напряжение напрямую связано с высотой топлива, но точные значения и диапазон варьируются по моделям автомобилей.
Типичная линейная зависимость напряжения от уровня топлива выглядит следующим образом:
- При полностью пустом баке напряжение обычно достигает минимального значения – около 0,5–1,0 В.
- При полном баке напряжение находится на максимуме – примерно 4,0–5,0 В.
- В промежуточных положениях напряжение пропорционально уровню топлива, например, половина бака – около 2,5–3,0 В.
Для точной интерпретации изменений напряжения следует учитывать следующие рекомендации:
- Проводите измерения при выключенном зажигании, чтобы исключить влияние системы управления двигателем.
- При фиксированном уровне топлива измерьте напряжение на выходе датчика с помощью мультиметра в режиме постоянного напряжения (DC).
- Если напряжение не меняется или отличается значительно от нормального диапазона, возможен износ резистивного элемента или повреждение проводки.
- Резкие скачки напряжения при плавном изменении уровня топлива указывают на неисправность поплавка или механизма его перемещения.
- При обнаружении нестабильных значений проверяйте контактные соединения и герметичность датчика.
Измерения напряжения можно использовать для диагностики состояния датчика и точного определения уровня топлива, если знать эталонные значения конкретной модели автомобиля. Для большинства легковых автомобилей корректный уровень напряжения на датчике при половине бака колеблется в пределах 2,0–3,5 В.
Следуя этой методике, можно оперативно выявить неисправности и предотвратить ошибки в работе указателя топлива на приборной панели.
Причины отклонений напряжения от нормы и их диагностика
Основные причины отклонений напряжения на датчике уровня топлива включают повреждение или износ резистивного элемента датчика, нарушение электрических контактов, коррозию в разъемах и цепях, а также сбои в электронном блоке управления (ЭБУ).
Повреждение резистора или механический износ поплавка приводит к неправильному изменению сопротивления и, как следствие, к аномальному напряжению. Диагностировать это можно с помощью мультиметра, измеряя сопротивление при изменении положения поплавка вручную. Значительное несоответствие заявленным параметрам указывает на неисправность.
Нарушение контактов проявляется скачкообразными изменениями напряжения или его отсутствием. Проверка включает визуальный осмотр разъемов на наличие окисления, а также тестирование цепи на предмет замыканий или обрывов с помощью тестера непрерывности.
Коррозия в электрических соединениях снижает качество сигнала и вызывает падение напряжения. Для выявления коррозии требуется разборка разъемов и оценка состояния контактов, с последующей очисткой и смазкой специальными средствами.
Сбои в ЭБУ диагностируются сравнением данных с другими датчиками и проверкой ошибок через диагностический сканер. При подтверждении неисправности электронного блока может потребоваться перепрошивка или замена.
Дополнительным методом диагностики является сравнение фактических показаний напряжения с эталонными значениями, характерными для конкретной модели автомобиля и типа датчика. Отклонения более 0,1–0,2 В требуют проверки описанных выше компонентов.
Влияние неисправностей датчика уровня топлива на показания напряжения

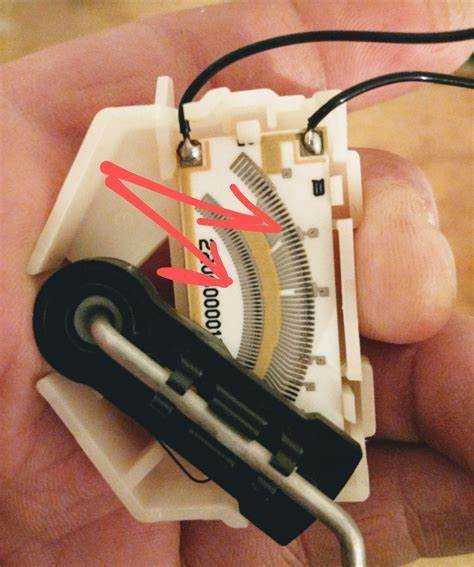

Неисправности датчика уровня топлива напрямую отражаются на напряжении выходного сигнала. При обрыве цепи или коротком замыкании сопротивление потенциометра внутри датчика резко изменяется, что вызывает скачок напряжения за пределы нормативного диапазона. Например, при обрыве цепи напряжение может достигать 5 В или более, тогда как нормальные значения для большинства датчиков находятся в пределах 0,5–4,5 В.
Износ или загрязнение контактных поверхностей приводит к нестабильным колебаниям напряжения, что проявляется как дрожание показаний на приборной панели. Типичные колебания составляют до ±0,3 В при стабильном уровне топлива, что нарушает точность измерений и затрудняет контроль остатка топлива.
Механическое повреждение или деформация рычага датчика изменяет ход потенциометра, что смещает напряжение на выходе. В этом случае напряжение не соответствует фактическому уровню топлива – например, при полном баке значение может быть ниже 1 В, что указывает на низкий уровень, хотя топлива достаточно.
При попадании влаги внутрь корпуса происходит коррозия контактов и рост сопротивления, вызывающий постоянное повышение или понижение напряжения. Это приводит к ложным сигналам о пустом или переполненном баке и требует немедленной диагностики и ремонта.
Игнорирование дефектов датчика приводит к неправильному отображению уровня топлива и повышенному риску остановки двигателя из-за отсутствия своевременного пополнения бака.
Регламент обслуживания и проверка напряжения датчика уровня топлива
Проверку напряжения датчика уровня топлива необходимо проводить не реже одного раза в 20-30 тысяч километров пробега или при подозрении на некорректные показания на приборной панели. Контроль выполняется при выключенном и включенном зажигании, с использованием цифрового мультиметра в режиме измерения постоянного напряжения.
Если напряжение находится вне указанных пределов или при изменении положения поплавка не происходит плавного изменения сигнала, необходима диагностика цепи датчика и проверка механической части (поплавка и сопротивления). Важен контроль целостности проводки, отсутствие окисления контактов и надежное крепление соединений.
При обслуживании датчика допускается очистка контактов спиртом или специализированными средствами для электроники, а также проверка подвижности поплавка. Поврежденные элементы требуют замены. Рекомендуется проводить измерения в разных положениях поплавка для оценки линейности изменения напряжения.
Результаты проверки фиксируются в сервисной документации, что помогает отслеживать динамику состояния датчика и своевременно выявлять сбои в работе топливной системы.
Вопрос-ответ:
Какое напряжение считается нормальным на датчике уровня топлива при полном баке?
Для большинства автомобилей напряжение на датчике уровня топлива при полном баке обычно находится в пределах 4,5–5 В. Это значение соответствует минимальному сопротивлению в датчике, поскольку топливо полностью покрывает датчик, что уменьшает сопротивление в цепи. Однако точные показатели зависят от модели автомобиля и типа датчика, поэтому рекомендуется сверяться с технической документацией конкретной марки и модели.
Почему напряжение на датчике уровня топлива может колебаться при движении автомобиля?
Колебания напряжения вызваны перемещением топливного уровня внутри бака во время езды, особенно при поворотах, торможении или ускорении. Такой эффект возникает из-за перемещения топлива, которое меняет положение поплавка датчика и, соответственно, его сопротивление. Если колебания незначительные и соответствуют ожидаемым физическим движениям жидкости, это считается нормальным. Значительные и резкие изменения могут указывать на неисправность датчика или неплотности в электропроводке.
Какие признаки указывают на неисправность датчика уровня топлива по напряжению?
Если напряжение на датчике постоянно фиксируется вне допустимого диапазона — например, слишком низкое (меньше 0,5 В) или слишком высокое (выше 5 В), либо отсутствует плавное изменение при изменении уровня топлива, это может свидетельствовать о повреждении датчика или обрыве/коротком замыкании в цепи. Дополнительно признаки включают нестабильные показания на приборной панели, резкие скачки или постоянное застывание стрелки указателя топлива. В таких случаях требуется проверка сопротивления датчика и состояния проводки.
Как правильно измерить напряжение на датчике уровня топлива мультиметром?
Для измерения напряжения необходимо подключить мультиметр в режим постоянного напряжения (DC), затем найти контакты датчика на разъёме или в цепи, обычно это плюсовой и минусовой выводы. Сначала убедитесь, что зажигание включено, но двигатель не запущен. Подключите щупы мультиметра к соответствующим контактам и зафиксируйте показания. При изменении уровня топлива напряжение должно плавно изменяться в установленном диапазоне. Важно соблюдать осторожность, чтобы не повредить контакты и исключить короткое замыкание.
Можно ли использовать стандартные нормы напряжения для всех автомобилей при диагностике датчика топлива?
Нет, универсальных значений не существует из-за различий в конструкциях и типах датчиков, применяемых разными производителями. Некоторые автомобили используют датчики с выходным напряжением от 0 до 5 В, другие — с сопротивлением, изменяющимся в определённых пределах, где напряжение формируется в бортовой системе. Чтобы получить корректную диагностику, следует ориентироваться на спецификации конкретного автомобиля, описанные в сервисной документации или руководстве по ремонту.
Какие параметры напряжения считаются нормальными для датчика уровня топлива в современных автомобилях?
Напряжение на датчике уровня топлива обычно варьируется в пределах от 0,5 до 4,5 Вольт. При минимальном уровне топлива значение близко к 0,5 В, а при полном баке — около 4,5 В. Эти показатели зависят от конструкции датчика и модели автомобиля. Значения вне указанного диапазона могут указывать на неисправность цепи датчика или самого устройства.
Какие причины могут привести к неправильным показаниям напряжения на датчике уровня топлива и как их диагностировать?
Некорректные показания напряжения могут возникать из-за износа или повреждения датчика, окисления контактов, нарушений в проводке, а также из-за загрязнения топливного бака, что влияет на движение поплавка. Для диагностики используют мультиметр, измеряя напряжение на контактах датчика при разных уровнях топлива. Если показания не меняются или находятся вне допустимых значений, необходимо проверить проводку, контакты и состояние самого датчика, а при необходимости — заменить его.
