Редуктор заднего моста преобразует крутящий момент, поступающий от карданного вала, снижая его частоту вращения и увеличивая тяговое усилие на колесах. Эта функция необходима для обеспечения устойчивого движения автомобиля при разных нагрузках и скоростях. Конструкция узла рассчитана на передачу значительных нагрузок, которые возникают при разгоне, торможении двигателем и движении по неровному покрытию.
Основными элементами редуктора являются ведущая и ведомая шестерни главной передачи, корпус, подшипники и дифференциал. Ведущая шестерня соединена с карданным валом и вращает ведомую, передавая усилие на полуоси. Соотношение количества зубьев этих шестерен определяет передаточное число, от которого зависят динамика автомобиля и его топливная экономичность. Для легковых машин применяются пары с передаточным числом в пределах 3,5–4,3, для внедорожников и грузовых автомобилей – более высокие значения, что обеспечивает повышенную тягу.
Смазка редуктора осуществляется трансмиссионным маслом, уровень которого необходимо регулярно контролировать через сливное и заливное отверстия корпуса. При снижении уровня или загрязнении масла возрастает износ зубьев шестерен и подшипников, что приводит к шуму и возможному заклиниванию узла. Рекомендовано проводить замену масла каждые 40–60 тыс. км пробега или при первых признаках помутнения и появления металлической стружки на магнитной пробке.
При диагностике редуктора обращают внимание на характерный вой при разгоне и сбросе газа, люфт ведущей шестерни и следы подтеков масла. Своевременное выявление этих признаков позволяет избежать повреждения зубчатых пар и дорогостоящего ремонта. Для более точной оценки состояния используется контроль пятна контакта шестерен и измерение зазоров индикатором часового типа.
Назначение редуктора заднего моста в трансмиссии автомобиля
Редуктор заднего моста служит для понижения скорости вращения карданного вала и увеличения крутящего момента, передаваемого на полуоси и колеса. Это обеспечивает достаточную тягу при трогании и движении автомобиля с грузом или на подъёмах.
Передаточное число редуктора подбирается с учётом мощности двигателя, массы автомобиля и типа эксплуатации. Для легковых моделей обычно применяются значения 3,5–4,3, для грузовых – выше 5, что позволяет компенсировать повышенную нагрузку на трансмиссию.
Редуктор изменяет направление вращения: карданный вал располагается продольно, а полуоси – поперечно. Эта функция необходима для согласования кинематики трансмиссии и компоновки моста.
От исправности редуктора зависит равномерность передачи крутящего момента и долговечность шестерен главной передачи. При появлении гула или вибраций следует проверять уровень и состояние трансмиссионного масла, а также износ подшипников и зубчатых пар.

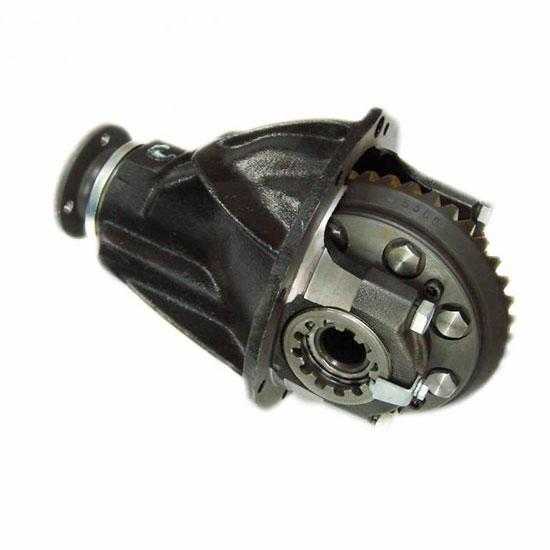

Основные узлы конструкции редуктора и их функции
Картер редуктора выполняет роль корпуса, объединяющего все элементы передачи. Он защищает механизмы от загрязнений и удерживает смазку, распределяя её по зубчатым зацеплениям и подшипникам. Конструкция картера должна обеспечивать жёсткость и минимальные деформации при нагрузках от крутящего момента.
Главная передача состоит из ведущей и ведомой шестерён. Их назначение – снижение частоты вращения, передаваемой от карданного вала, и увеличение крутящего момента на полуоси. Передаточное число подбирается исходя из характеристик двигателя и массы автомобиля.
Дифференциал обеспечивает распределение момента между колёсами одной оси. Он позволяет им вращаться с разной скоростью при поворотах, предотвращая излишний износ шин и снижение управляемости. Внедорожные модели могут оснащаться блокировкой для увеличения проходимости.
Подшипники поддерживают вращающиеся элементы – ведущий вал, шестерни и полуоси. Их точность и ресурс напрямую влияют на долговечность редуктора и уровень шума при движении. При сборке важно контролировать преднатяг подшипников для исключения люфтов и перегрева.
Сальники устанавливаются в местах выхода валов из картера и препятствуют утечке масла. Их износ приводит к снижению уровня смазки и риску повреждения зубчатых зацеплений. При обслуживании необходимо проверять состояние уплотнительных кромок и своевременно заменять их.

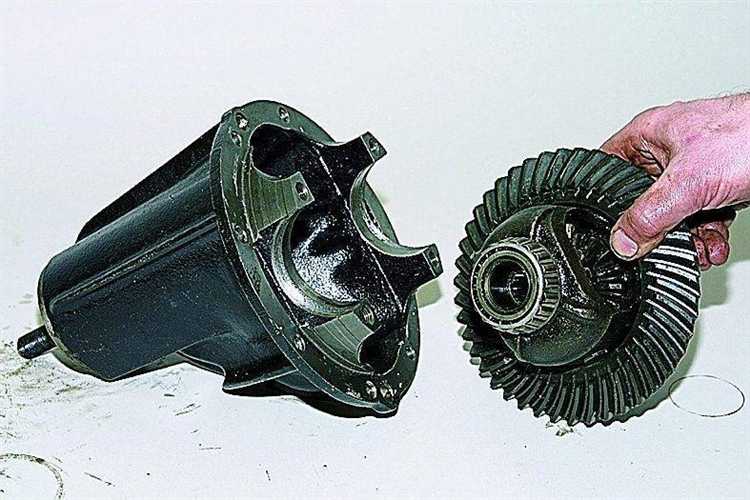

Как передаточное число влияет на работу заднего моста
Передаточное число определяет соотношение количества зубьев ведущей и ведомой шестерен редуктора. Чем выше это значение, тем большее усилие передается на колеса при одинаковой мощности двигателя, но снижается максимальная скорость автомобиля. Низкое передаточное число, наоборот, повышает скоростные характеристики, уменьшая тягу на малых оборотах.
Высокое передаточное число применяют на грузовых автомобилях и внедорожниках. Оно обеспечивает уверенное движение при полной загрузке и на сложных покрытиях, но увеличивает расход топлива при движении на высоких скоростях.
Низкое передаточное число характерно для легковых машин, рассчитанных на высокую скорость и умеренную нагрузку. Такой редуктор требует большей частоты вращения двигателя при разгоне с места и при буксировке.
Подбор передаточного числа зависит от массы автомобиля, типа двигателя и предполагаемых условий эксплуатации. При замене редуктора важно учитывать совместимость числа с коробкой передач: неверный выбор приведет к потере динамики или перерасходу топлива.
Принцип взаимодействия шестерен главной пары
Главная пара редуктора заднего моста состоит из ведущей конической шестерни и ведомой конической или гипоидной шестерни. Передача крутящего момента происходит за счёт скольжения и качения зубьев, при этом профиль зубьев рассчитан по эвольвентной форме для обеспечения постоянного передаточного отношения.
Контакт зубьев происходит по линии, смещённой относительно осей шестерен. В гипоидных передачах точка контакта расположена ниже или выше оси ведомой шестерни, что позволяет опустить карданный вал и снизить уровень пола автомобиля. Такое смещение увеличивает длину линии зацепления, повышая плавность работы, но требует применения трансмиссионного масла с повышенными противозадирными свойствами.
Для корректной работы главной пары критично выдерживать зазор между зубьями (0,1–0,3 мм) и правильное пятно контакта, которое должно располагаться ближе к центру зуба. Смещение пятна в сторону края зуба указывает на ошибку в регулировке подшипников или положении ведущей шестерни.
Износ зубьев проявляется в виде шума и вибраций, особенно при движении под нагрузкой. Регулярный контроль уровня масла и его своевременная замена позволяют снизить риск повреждений. При обнаружении сколов или неравномерного износа рекомендуется заменить обе шестерни в комплекте, так как они подбираются и притираются на заводе парой.
Типичные материалы корпуса и зубчатых колес редуктора
Корпус редуктора заднего моста выполняется из материалов, способных выдерживать длительные динамические нагрузки и обеспечивать точное положение подшипников и зубчатых пар. Наиболее распространены:
- Чугун с пластинчатым или шаровидным графитом (СЧ20, ВЧ50) – сочетает жесткость и виброгасящие свойства, снижает шум работы.
- Алюминиевые сплавы (АМг, АК9) – применяются в легковых автомобилях для снижения массы и повышения теплопроводности, но требуют усиленных ребер жесткости.
- Сталь низколегированная (09Г2С, 20Х) – используется в тяжелых условиях эксплуатации, отличается высокой ударной вязкостью и стойкостью к растрескиванию.
Зубчатые колеса изготавливаются из сталей, обеспечивающих прочность и износостойкость при контакте под высокими нагрузками и переменной смазке:
- Цементуемые стали (18ХГТ, 20ХН3А) после цементации и закалки формируют твердый поверхностный слой при сохранении вязкой сердцевины.
- Азотируемые стали (38ХМЮА, 40Х13) обеспечивают высокую твердость без деформации при термообработке, что важно для точности зубчатого профиля.
- Углеродистые конструкционные стали (45, 50) применяются в менее нагруженных передачах при ограниченном бюджете производства.
При выборе материалов учитывают температурный режим, крутящий момент, характер нагрузки и необходимость снижения массы узла. Для повышения ресурса редукторов рекомендуют применять поверхностные упрочняющие обработки – закалку ТВЧ, нитроцементацию, дробеструйное наклепывание рабочих поверхностей зубьев.
Различия в конструкции редукторов легковых и грузовых машин
Редукторы заднего моста легковых и грузовых автомобилей отличаются по нескольким ключевым параметрам, связанным с нагрузками, условиями эксплуатации и требованиями к надежности.
- Корпус редуктора: В легковых машинах корпус обычно изготавливается из алюминиевых или легированных сплавов для снижения массы, в грузовых – из более прочных и тяжелых материалов, например, чугуна или толстостенной стали, что обеспечивает повышенную жесткость и долговечность.
- Зубчатые передачи: В легковых автомобилях применяются зубчатые колёса с высоким качеством обработки и оптимизированной геометрией для плавности хода и снижения шума. В грузовых редукторах предпочтительна повышенная прочность зубьев с увеличенным модулем зуба и часто используется эвольвентная профильная форма с усиленной закалкой для выдерживания больших крутящих моментов.
- Подшипники и крепления: В грузовых редукторах устанавливаются подшипники большего размера с повышенной нагрузочной способностью, часто с дополнительными уплотнениями и смазочными системами. Легковые редукторы обычно имеют компактные и менее массивные подшипниковые узлы.
- Передаточное число: В грузовых автомобилях передаточные числа редуктора чаще всего ниже, чтобы обеспечить высокий крутящий момент при низких оборотах и увеличить проходимость с тяжелым грузом. В легковых автомобилях передаточные числа настроены на баланс динамики и экономии топлива.
- Система смазки: Грузовые редукторы чаще имеют принудительную или комбинированную систему смазки с фильтрацией, чтобы поддерживать длительную эксплуатацию в тяжелых условиях. В легковых авто обычно достаточно герметичной картерной смазки с периодической заменой масла.
Рекомендуется при ремонте и обслуживании учитывать специфику конструкции редуктора, подбирая комплектующие, соответствующие назначению автомобиля и условиям эксплуатации. Неправильный выбор деталей снижает ресурс и может привести к преждевременному износу узлов.
Признаки износа и причины поломок редуктора заднего моста
Увеличение люфта в заднем мосту – явный индикатор износа подшипников или зубчатых колес редуктора. При проверке механики можно выявить неравномерный износ зубьев, что приводит к вибрациям и снижению эффективности передачи крутящего момента.
Повышенный расход масла или наличие следов масла на корпусе редуктора указывает на нарушение герметичности сальников и уплотнений, что ведет к недостатку смазки и ускоренному износу деталей.
| Причина поломки | Описание | Последствия |
|---|---|---|
| Недостаток или загрязнение масла | Использование масла с несоответствующими характеристиками или редкая замена | Ускоренный износ шестерен и подшипников, перегрев, повышенный шум |
| Перегрузка заднего моста | Эксплуатация с превышением допустимой нагрузки или агрессивный стиль вождения | Деформация и разрушение зубчатых колес, поломка вала |
| Нарушение технологии установки | Неправильная регулировка зазоров и углов зацепления шестерен при сборке | Неравномерный износ, повышенный шум, снижение КПД редуктора |
| Попадание воды и грязи | Повреждение уплотнений, использование автомобиля в условиях повышенной влажности | Коррозия зубьев и подшипников, заклинивание элементов |
Для предотвращения поломок рекомендуется регулярная проверка уровня и состояния масла, использование только рекомендованных смазочных материалов, а также периодический контроль за герметичностью корпуса и уплотнений. При выявлении посторонних шумов или вибраций следует провести диагностику и, при необходимости, ремонт или замену повреждённых компонентов.
Вопрос-ответ:
Как устроен редуктор заднего моста и какие основные элементы входят в его конструкцию?
Редуктор заднего моста состоит из корпуса, внутри которого размещены шестерни главной передачи — чаще всего это коническая или цилиндрическая пара зубчатых колес. Главные компоненты включают ведущую шестерню (шестерню первичного вала), ведомую шестерню (коронную шестерню), а также подшипники, уплотнения и элементы крепления. Корпус обеспечивает жёсткость и защиту внутренних деталей от загрязнений и механических воздействий. Главная задача редуктора — изменить крутящий момент и передать вращение от карданного вала к полуосям колес.
Почему именно задний мост оснащён редуктором, а не другие мосты автомобиля?
Редуктор на заднем мосту устанавливается для передачи и преобразования крутящего момента от трансмиссии к ведущим колесам. В большинстве автомобилей задний мост является ведущим, то есть получает мощность от двигателя и обеспечивает движение. Редуктор уменьшает скорость вращения и увеличивает крутящий момент, что важно для управления нагрузкой и сцеплением с дорогой. Передние мосты, особенно в автомобилях с передним приводом, устроены иначе и часто не требуют такого механизма.
Как передаточное число редуктора влияет на поведение автомобиля в разных режимах эксплуатации?
Передаточное число редуктора показывает, во сколько раз скорость вращения ведущей шестерни превышает скорость вращения ведомой. Чем выше это число, тем больше крутящий момент поступает на колёса, но при этом снижается скорость автомобиля. Это важно, например, при движении по бездорожью или при перевозке тяжёлых грузов, когда требуется максимальное сцепление и тяга. В городских условиях или на трассе предпочитают более низкие передаточные числа, чтобы повысить экономичность и плавность хода.
Какие признаки указывают на износ или неисправность редуктора заднего моста?
Основные признаки включают появление посторонних шумов (гул, скрежет) во время движения, особенно при разгоне или торможении, повышенный нагрев корпуса, подтёки масла, снижение эффективности передачи момента, вибрации и ухудшение управляемости. При износе зубьев шестерен может возникать люфт и рывки в трансмиссии. Важно регулярно проверять уровень и состояние масла в редукторе, так как недостаток смазки ускоряет износ деталей.
Как правильно обслуживать редуктор заднего моста, чтобы продлить срок его службы?
Регулярная замена масла согласно рекомендациям производителя — ключевой фактор сохранения работоспособности редуктора. Следует использовать только качественные масла с нужными вязкостными характеристиками. Также важно контролировать герметичность уплотнений и отсутствие подтёков. При появлении необычных звуков или вибраций нужно проводить диагностику и при необходимости регулировку зазоров в шестернях. Избегание перегрузок и езды по глубокому бездорожью снижает риск повреждений.
Для чего нужен редуктор заднего моста в автомобиле?
Редуктор заднего моста служит для передачи крутящего момента от карданного вала к колесам и изменения его силы и скорости вращения. Он снижает обороты двигателя до оптимального значения для вращения колес, обеспечивая при этом необходимую тягу и управляемость машины. Без редуктора колёса не получили бы нужный крутящий момент, что сделало бы движение автомобиля невозможным или крайне неэффективным.
