Реле поворотов в УАЗ Патриот отвечает за прерывистую работу указателей поворота и аварийной сигнализации. При его неисправности стрелка на панели приборов может не мигать, повороты могут работать постоянно или не включаться вовсе. Поэтому важно точно знать его расположение и уметь оперативно получить к нему доступ для диагностики или замены.
На большинстве моделей УАЗ Патриот реле поворотов находится в монтажном блоке предохранителей и реле, который размещён под панелью приборов, с левой стороны, ближе к водителю. Для доступа необходимо открутить декоративную крышку подрулевого пространства. Визуально реле представляет собой чёрный или серый прямоугольный блок с характерной маркировкой. Заводское реле обычно имеет обозначение 494.3747 или его аналоги.
Перед проверкой или заменой рекомендуется обесточить систему, сняв минусовую клемму аккумулятора. После этого можно аккуратно извлечь реле, используя плоскую отвёртку или съёмник. При установке нового элемента следует убедиться в совпадении номинального напряжения (12 В) и типа контактов. Некачественные аналоги могут вызвать сбои в работе всей системы освещения автомобиля.
Где находится реле поворотов в УАЗ Патриот
Реле поворотов в УАЗ Патриот расположено в монтажном блоке, который установлен под торпедо со стороны водителя. Доступ к нему осуществляется через снятие декоративной крышки, закреплённой пластиковыми фиксаторами. Находится оно рядом с реле аварийной сигнализации и предохранителями, отвечающими за световые цепи.
Для точной локализации реле необходимо найти черную пластиковую коробку с маркировкой, размещенную ближе к центральной части панели. Обычно реле указано как элемент с обозначением «Реле указателей поворота» или маркировкой типа 642.3747. Его корпус стандартный – прямоугольный, черного цвета, с тремя или четырьмя контактами.
На моделях до 2015 года реле может быть установлено в отдельной нише над педальным узлом, вблизи рулевой колонки. В более поздних версиях (с 2016 года и выше) блок реле и предохранителей перенесён ближе к левому краю торпедо, возле боковой крышки, которую можно снять без инструмента.
При необходимости замены рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания при демонтаже. После снятия реле следует убедиться в совместимости нового компонента по параметрам напряжения и количества контактов.
Как добраться до реле поворотов без демонтажа панели
Реле поворотов в УАЗ Патриот находится за монтажным блоком, расположенным слева под рулевой колонкой. Чтобы получить к нему доступ, не требуется снимать всю панель приборов. Достаточно выполнить следующие действия:
Откройте водительскую дверь и полностью опустите руль вниз с помощью регулировочного рычага. Это обеспечит свободный подход к нижней части панели. Затем аккуратно снимите декоративную накладку, закрывающую доступ к блоку предохранителей. Она держится на пластиковых защёлках и извлекается вручную без инструмента.
После снятия накладки будет виден монтажный блок с реле. Реле поворотов обозначено как реле типа РС702 (или его аналог) и располагается в верхней части блока, ближе к левому краю. Его корпус пластиковый, чёрного цвета, прямоугольной формы. При включении поворотника слышен характерный щелчок – это помогает точно определить нужное реле.
Для снятия реле не нужно откручивать никаких винтов. Оно установлено в контактную колодку и извлекается прямым движением на себя. Работу удобно выполнять с помощью длинногубцев или рукой, если есть достаточно места.
Признаки неисправности реле поворотов
Нарушения в работе реле могут проявляться в нестабильной частоте мигания: поворотники могут мигать слишком быстро или медленно. Такое поведение возникает из-за сбоя во внутреннем таймере реле или плохого контакта в цепи.
Если поворотники не работают вовсе, при этом лампы исправны, а предохранители целы – это также указывает на отказ реле. В некоторых случаях оно может функционировать с перебоями: один поворот работает нормально, другой – нет. Это связано с деградацией контактов внутри корпуса реле.
Дополнительным признаком может быть сильный нагрев реле во время работы. Это свидетельствует о перегрузке, вызванной внутренним замыканием или повышенным сопротивлением. В такой ситуации реле требует немедленной замены, чтобы избежать повреждения проводки.
При возникновении любого из перечисленных признаков следует демонтировать реле и проверить его работоспособность с помощью тестера. При подтверждении неисправности рекомендуется заменить реле на оригинальный элемент с заводским номером 111.3747 или его надёжный аналог.
Как снять реле поворотов с посадочного места
Перед снятием реле поворотов на УАЗ Патриот отключите минусовую клемму аккумулятора, чтобы исключить случайное замыкание. Далее найдите реле – оно располагается в монтажном блоке под рулевой колонкой или за бардачком, в зависимости от модификации автомобиля.
После того как доступ к реле открыт, внимательно осмотрите его корпус. Как правило, оно установлено в пластиковое гнездо с плотной фиксацией. Возьмитесь за корпус реле пальцами и аккуратно раскачивайте из стороны в сторону, одновременно вытягивая вверх. Не используйте силу – это может повредить контактную группу или саму колодку.
Если реле сидит слишком плотно, используйте пластиковую монтажную лопатку или узкие пассатижи с изолированными губками. Убедитесь, что вы тянете именно за корпус реле, а не за провода, чтобы не вырвать контакты из разъёма.
После извлечения проверьте клеммы на наличие нагара или окислов. При необходимости зачистите их мелкой наждачной бумагой или аэрозольным очистителем контактов. Если контакты повреждены, дальнейшая установка нового реле будет неэффективна без их восстановления.
Установка нового реле производится в обратной последовательности. Убедитесь, что оно вошло в разъём до упора и надёжно зафиксировано.
Артикулы и типы реле поворотов, применяемые в УАЗ Патриот
На различных модификациях УАЗ Патриот используются несколько типов реле поворотов, отличающихся по конструкции и производителю. Выбор конкретного реле зависит от года выпуска автомобиля и комплектации электросистемы.
- Для автомобилей УАЗ Патриот с электросхемой до 2014 года наиболее распространённым является реле с артикулом 642.3747. Это трёхконтактное электромеханическое реле, рассчитанное на работу с лампами накаливания.
- На моделях после 2014 года, оснащённых электронной комбинацией приборов, применяется реле с артикулом 901.3747-10. Оно совместимо с электронными системами контроля и обеспечивает стабильную работу при пониженном напряжении.
- В ряде случаев завод устанавливал реле типа РС-950, особенно на промежуточных версиях с переходной электросхемой. Это устройство с увеличенной нагрузочной способностью.
- Для автомобилей, оснащённых светодиодными указателями поворота, необходимо использовать специализированные электронные реле с функцией компенсации тока – например, LL552 или его аналоги. Установка стандартного реле на такую систему приводит к неправильной частоте мигания.
При замене важно учитывать тип цоколя и количество контактов: чаще всего это реле с конфигурацией 3 pin (контакты 49, 49а, 31). Перед покупкой рекомендуется сверять артикул с оригинальным, указанным в руководстве по ремонту или на корпусе штатного реле.
Для гарантированной совместимости рекомендуется приобретать реле у проверенных поставщиков, таких как ОАО «Автоэлектроника» (Калуга), Энергомаш или аналогичные, выпускающие продукцию по ГОСТ и ТУ, соответствующим требованиям УАЗ.
Можно ли установить реле другого производителя
В УАЗ Патриот допускается замена штатного реле поворотов на аналогичное устройство других производителей при условии соблюдения технических параметров. Основные характеристики, на которые стоит обратить внимание – напряжение питания 12 В, ток коммутации не менее 15 А и совместимость с разъемом подключения.
Важно выбирать реле с аналогичной схемой работы и габаритами, чтобы обеспечить надежный контакт в посадочном месте и корректную работу поворотников. Некоторые универсальные реле имеют регулируемую частоту мигания, что полезно при использовании светодиодных ламп.
При замене реле другого производителя необходимо проверить маркировку контактов и соответствие электрической схемы, чтобы избежать ошибок подключения и повреждения цепей автомобиля. Рекомендуется также учитывать степень виброустойчивости и защиту от влаги, особенно при эксплуатации в тяжелых условиях.
Независимо от производителя, установка реле должна сопровождаться тестированием работы поворотников и аварийной сигнализации в разных режимах. При обнаружении нестабильного мигания или отсутствия сигнала следует проверить контакты и при необходимости заменить реле на более подходящее.
Что делать, если реле поворотов не щелкает
Отсутствие щелчков реле поворотов у УАЗ Патриот обычно указывает на неисправность или отсутствие подачи питания. Первым шагом необходимо проверить предохранитель цепи поворотников – он расположен в монтажном блоке под капотом. Его перегорание часто приводит к полной блокировке работы реле.
Если предохранитель цел, следует проверить питание самого реле. Контакты реле должны иметь напряжение 12 В при включенном зажигании. Проверку можно провести с помощью тестера или мультиметра. Отсутствие напряжения требует проверки проводки и переключателя поворотов на рулевой колонке.
Далее, важно осмотреть само реле на наличие признаков перегрева, коррозии или механических повреждений. Для проверки работоспособности реле реле можно временно заменить на аналогичное с другим автомобилем или заведомо исправное, подходящее по параметрам.
При отсутствии щелчков при включении поворотников следует также проверить массу реле. Ослабленный или окисленный контакт на корпусе может препятствовать замыканию цепи и срабатыванию электромагнита внутри реле.
В случае исправного питания и массы, а также отсутствия внешних повреждений реле стоит проверить кнопку переключения поворотов и саму индикацию на панели приборов. Иногда причиной является неисправность переключателя, из-за которой сигнал на реле не поступает.
Если все перечисленные проверки не выявили дефектов, рекомендуется провести тест замыкания контактов реле вручную (снимая его с посадочного места), чтобы убедиться в механической подвижности элемента. При залипании или заклинивании реле требует замены.

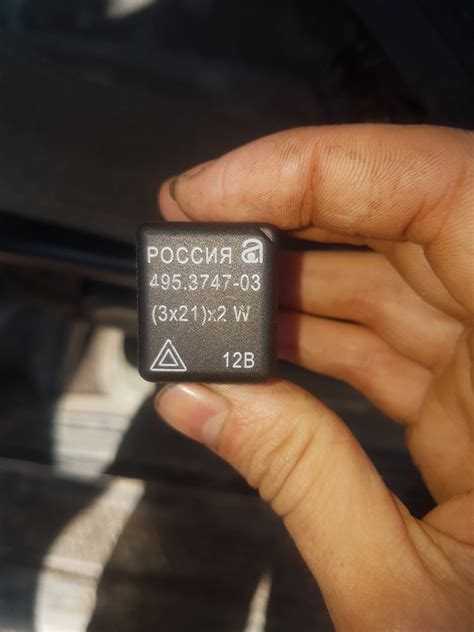

Проверка работоспособности реле с помощью мультиметра
Для проверки реле поворотов УАЗ Патриот мультиметром потребуется режим прозвонки (омметр) или измерение сопротивления. Процедура включает несколько этапов.
- Отключите питание автомобиля и снимите реле с посадочного места.
- Определите контакты реле. Обычно на корпусе нанесена схема с обозначениями:
- Катушка (обмотка) – контакты для подачи управляющего напряжения.
- Коммутируемые контакты – переключаемые при срабатывании реле.
- Проверьте сопротивление катушки. В режиме омметра измерьте между контактами катушки. Для исправного реле значение обычно находится в пределах 50–150 Ом.
- Если сопротивление бесконечно или близко к нулю – катушка повреждена, реле неисправно.
- Для проверки переключающих контактов в исходном положении измерьте сопротивление между общим и нормально разомкнутым контактом. Оно должно быть бесконечным (разрыв цепи).
- Примените питание катушки от внешнего источника 12 В, соблюдая полярность, и проверьте изменение состояния переключающих контактов мультиметром.
- При подаче напряжения между общим и нормально разомкнутым контактами должно появиться низкое сопротивление (замыкание).
- Если переключение контактов не происходит – реле вышло из строя.
Дополнительно рекомендуется проверить контакты на предмет окисления и повреждений, а также убедиться в отсутствии механических заеданий при срабатывании.
Вопрос-ответ:
Где именно находится реле поворотов на УАЗ Патриот?
Реле поворотов в УАЗ Патриот обычно размещается в монтажном блоке под панелью приборов с левой стороны водителя. Чтобы получить к нему доступ, нужно открыть крышку монтажного блока и визуально найти реле по маркировке. В некоторых модификациях автомобиля реле может находиться ближе к моторному отсеку, но чаще всего это именно блок в салоне.
Как можно проверить исправность реле поворотов на УАЗ Патриот без снятия с машины?
Для проверки реле поворотов не обязательно снимать его с автомобиля. Достаточно подключить мультиметр в режиме прозвонки или проверить наличие напряжения на контактах реле при включении указателя поворотов. Если при переключении рычажка поворотов не слышно щелчков и отсутствует напряжение на выходных контактах, реле скорее всего неисправно. Можно также временно заменить реле заведомо исправным из того же монтажного блока, если есть такая возможность.
Можно ли самостоятельно заменить реле поворотов на УАЗ Патриот и что для этого нужно?
Замена реле поворотов в УАЗ Патриот — достаточно простая процедура, доступная для выполнения своими руками. Для этого понадобится снять крышку монтажного блока, найти реле и аккуратно вытащить его, слегка покачивая. Новое реле устанавливается в то же место. Обычно никаких дополнительных инструментов, кроме отвертки для снятия крышки блока, не требуется. После замены следует проверить работу поворотников, чтобы убедиться в корректности установки.
Какие причины могут привести к выходу из строя реле поворотов на УАЗ Патриот?
Основные причины поломки реле поворотов — это износ контактов вследствие частого использования, попадание влаги внутрь корпуса, а также возможные перебои в электропитании автомобиля. Иногда реле выходит из строя из-за заводского брака или нестабильной работы электрической цепи, например, короткого замыкания. Регулярные вибрации и пыль могут ускорить износ внутренних элементов реле.
