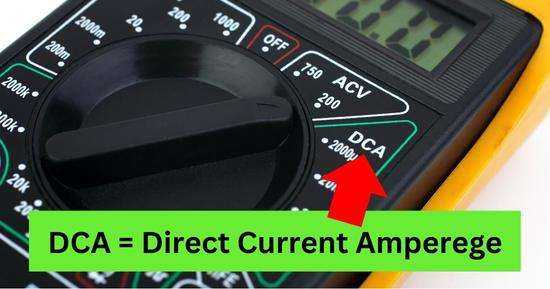

На большинстве цифровых мультиметров обозначение DCA указывает на режим измерения постоянного тока (Direct Current Amperes). Этот параметр используется при диагностике цепей, в которых ток течёт в одном направлении, как, например, в автомобильной электросистеме или устройствах, питающихся от батареек и аккумуляторов.
Режим DCA позволяет определить фактическую силу тока, проходящего через элемент цепи. Для корректного измерения щупы мультиметра подключаются последовательно, разрывая цепь, а не параллельно, как это делается при измерении напряжения. При этом важно соблюдать полярность, особенно на простых моделях без автоматического определения направления тока.
Значения постоянного тока, как правило, измеряются в диапазоне от миллиампер до десятков ампер. У большинства бытовых мультиметров есть предельное значение до 10 А. При превышении этого значения прибор может выйти из строя. Некоторые модели оснащены специальным разъёмом и предохранителем для защиты при измерении больших токов.
Использование режима DCA особенно актуально при проверке работоспособности моторчиков, контроллеров, зарядных устройств, элементов схем на микроконтроллерах и других компонентов, где важно зафиксировать точное значение потребляемого тока. Это позволяет оценить нагрузку, выявить короткие замыкания и определить исправность отдельных узлов.
Что означает режим DCA на мультиметре и когда он используется
Режим DCA на мультиметре обозначает измерение постоянного тока (Direct Current Amperes). При выборе этого режима прибор позволяет определить силу постоянного тока, протекающего через цепь, с точностью, зависящей от характеристик конкретной модели. Этот режим активируется, когда на шкале или дисплее выбирается обозначение «DCA», «DC A», либо значок прямой линии с тремя точками под ней.
Режим DCA используется при диагностике устройств, питающихся от постоянного источника, таких как батареи, блоки питания, солнечные панели, автомобильные цепи. Например, он необходим для проверки силы тока, потребляемого электродвигателем, светодиодной лентой или другим элементом цепи, когда важно убедиться, что параметры соответствуют норме и не происходит перегрузка.
Чтобы измерить ток в режиме DCA, мультиметр включается последовательно в цепь, то есть разрывается проводник, и щупы прибора подключаются к открытым концам. Это важно: при параллельном подключении существует риск короткого замыкания. При измерении токов выше 200 мА желательно использовать отдельный вход мультиметра (обычно обозначается как 10A), так как основной канал может быть ограничен по пропускной способности и защищён предохранителем.

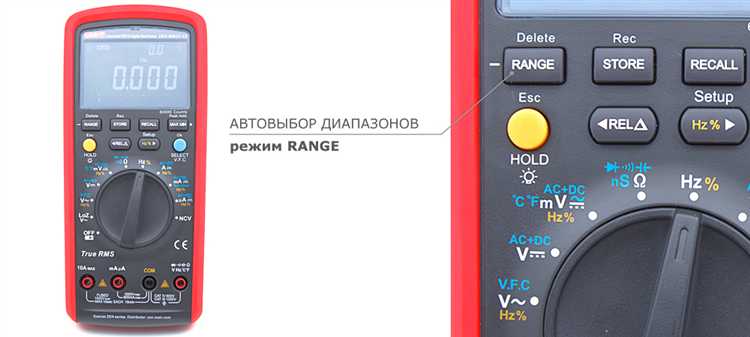

Перед измерением необходимо заранее установить подходящий диапазон измерения, особенно если отсутствует функция автоматического выбора. При превышении допустимого значения на экране появится индикатор перегрузки, в таком случае нужно перейти на более высокий диапазон или другой вход прибора.
Различия между измерением постоянного и переменного тока
При измерении постоянного тока (DC) мультиметр фиксирует поток заряда, который движется в одном направлении. Для этого используется режим DCA. Щупы подключаются последовательно в цепь, при этом важно соблюдать полярность: черный щуп – к минусу, красный – к плюсу. Неверное подключение не повредит прибор, но показания будут отрицательными.
Измерение переменного тока (AC) выполняется в другом режиме – ACA. Ток в такой цепи меняет направление с определённой частотой (в бытовых сетях – 50 Гц). Полярность при измерении значения не имеет. Некоторые мультиметры позволяют измерять только синусоидальный ток, поэтому при наличии искажённых сигналов (например, от импульсных блоков питания) результаты могут быть неточными.
Основное различие в измерении заключается в типе сигнала и методе фиксации. Для постоянного тока используется прямая выборка значения, а для переменного – расчет среднеквадратичного (True RMS) или усреднённого значения, в зависимости от модели мультиметра. Если прибор не поддерживает True RMS, он не сможет точно измерить переменный ток нестандартной формы.
Рекомендуется заранее определить тип исследуемой цепи и выбрать соответствующий режим на мультиметре. При работе с переменным током высокого напряжения следует использовать приборы с категорией безопасности не ниже CAT II или CAT III.
Как правильно подключить щупы для измерения тока в режиме DCA
Перед подключением мультиметра в режиме DCA убедитесь, что измеряемая цепь обесточена. Щупы следует вставить строго в соответствующие гнезда: чёрный щуп – в разъём COM, красный – в разъём, обозначенный как mA или 10A, в зависимости от предполагаемой силы тока. Использование неподходящего входа может привести к перегрузке прибора.
Для измерения тока цепь необходимо разомкнуть, а мультиметр включить в разрыв, чтобы ток протекал через него. Категорически запрещается подключать щупы параллельно – это приведёт к короткому замыканию. Подключение всегда выполняется последовательно, вне зависимости от величины тока.
Перед включением питания установите переключатель режима мультиметра в положение DCA. При измерении небольших токов (до 200 мА) используйте разъём mA, при более высоких значениях – разъём 10A. Никогда не переключайте гнёзда при подаче напряжения – это может повредить внутренние элементы прибора.
После завершения измерений немедленно отключите мультиметр от цепи и верните щупы в стандартные разъёмы, чтобы избежать ошибок при последующих измерениях.
Какие пределы измерений выбирать при работе с DCA
При измерении постоянного тока (DCA) важно правильно выбрать предел, чтобы избежать повреждения мультиметра и получить точные значения. Неправильный выбор может привести к перегрузке прибора или потере точности.
- Если неизвестно, какой ток протекает в цепи, начни с самого высокого доступного предела. Обычно это 10 А или 20 А в зависимости от модели.
- После первичного измерения при высоком пределе и если значение значительно ниже, переключи мультиметр на более низкий предел для повышения точности. Например, при измерении тока около 300 мА лучше использовать диапазон до 400 мА, если он доступен.
- Не используй низкие пределы (до 200 мА) при измерении мощных потребителей, таких как электродвигатели или нагревательные элементы – это может вывести прибор из строя.
- Если мультиметр поддерживает автоматический выбор предела, дождись стабилизации показаний и проверь, соответствует ли режим измеряемому току.
- Перед подключением к цепи убедись, что щупы вставлены в соответствующие гнезда: общий – в «COM», а измерительный – в разъем для тока (обычно обозначается как «10A» или «mA»). Использование неправильного разъема при больших токах приводит к перегреву и сгоранию предохранителя внутри прибора.
Всегда ориентируйся на технические характеристики прибора и требования измеряемой цепи. Игнорирование допустимых пределов приводит к ложным показаниям и риску выхода мультиметра из строя.
Типичные ошибки при измерении тока и как их избежать
Неправильное подключение щупов – одна из самых распространённых ошибок. Для измерения тока в режиме DCA (Direct Current Amperes) красный щуп должен быть вставлен в отдельное гнездо, помеченное как A или 10A, в зависимости от диапазона измерений. Подключение щупа к гнезду для измерения напряжения (VΩmA) приведёт к сгоранию предохранителя внутри прибора.
Последовательность подключения также имеет значение. Ток измеряется путём включения мультиметра в разрыв цепи. Попытка подключить прибор параллельно приведёт к короткому замыканию. Это может повредить не только мультиметр, но и источник питания.
Превышение допустимого тока приводит к перегоранию встроенного предохранителя. Если, например, в цепи протекает ток 8 А, а измерение ведётся через разъём с ограничением до 200 мА, произойдёт выход прибора из строя. Перед измерением необходимо оценить приблизительный уровень тока и выбрать соответствующий вход.
Игнорирование полярности при подключении в режиме DCA не приводит к поломке, но может ввести в заблуждение: показания будут отображаться со знаком «минус», указывая на обратное направление тока. Это особенно важно при работе с моторами, аккумуляторами и другими поляризованными устройствами.
Отсутствие обнуления прибора перед измерением при использовании старых аналоговых или дешёвых цифровых моделей может привести к погрешности. Перед началом работы стоит убедиться, что мультиметр показывает «0» при разомкнутой цепи.
Пренебрежение проверкой предохранителя после предыдущих измерений может привести к ложному ощущению, что в цепи отсутствует ток. Если предохранитель перегорел, прибор покажет «0», даже если ток в реальности присутствует. Проверка целостности предохранителя должна стать регулярной процедурой.
Избежать ошибок помогает внимательное соблюдение схемы подключения, выбор подходящего диапазона, предварительный расчёт силы тока и контроль исправности прибора. При сомнении в параметрах цепи лучше начать измерение с максимального диапазона и затем понизить его для повышения точности.
Можно ли измерять DCA без разрыва цепи и какие есть альтернативы
Измерение постоянного тока (DCA) с помощью стандартного мультиметра требует последовательного включения прибора в цепь, то есть с разрывом цепи. Это обусловлено конструкцией мультиметра – ток проходит через измерительный шунт внутри прибора, что невозможно без разрыва.
Попытка измерить DCA без разрыва цепи классическим мультиметром приведёт к ошибке измерения или повреждению прибора. Без разрыва ток не попадёт через измерительный шунт, и устройство не сможет корректно определить значение.
Для обхода необходимости разрыва цепи существуют специальные приборы – токовые клещи с функцией измерения постоянного тока. Они работают на основе эффекта Холла и позволяют измерять DCA, не разрывая цепь.
Токовые клещи фиксируют магнитное поле, создаваемое током, проходящим по проводнику, и преобразуют его в величину тока. Такой метод удобен для быстрого и безопасного контроля, особенно на уже собранных и работающих цепях.
| Метод измерения | Требуется разрыв цепи | Особенности |
|---|---|---|
| Мультиметр в режиме DCA | Да | Высокая точность, ограничение по току и напряжению, необходимость разрыва цепи |
| Токовые клещи для DCA (эффект Холла) | Нет | Удобство, безопасность, возможность измерения больших токов, чуть ниже точность по сравнению с мультиметром |
| Использование шунта с вольтметром | Да, на этапе установки шунта | Позволяет измерять большие токи без разрыва в процессе, но требует предварительной установки шунта в цепь |
Таким образом, без разрыва цепи точное измерение DCA возможно только с помощью токовых клещей или предварительно установленного шунта. Выбор метода зависит от условий измерения и требований к точности.
Вопрос-ответ:
Что означает обозначение DCA на мультиметре?
Обозначение DCA на мультиметре указывает на режим измерения постоянного тока (DC — direct current, A — ампер). Этот режим позволяет измерять силу тока в цепи, когда ток течёт в одном направлении без изменений. В отличие от режима измерения переменного тока (ACA), DCA применяется для анализа устройств, работающих на постоянном напряжении.
Как правильно подключить мультиметр для измерения тока в режиме DCA?
Для измерения тока в режиме DCA необходимо разомкнуть цепь, в которую входит ток, и включить мультиметр последовательно с нагрузкой. Щупы подключаются к соответствующим клеммам: красный — в разъём для измерения тока, черный — в общий разъём COM. Перед началом измерений нужно убедиться, что выбран подходящий предел тока на приборе, чтобы избежать перегрузки.
Можно ли измерять DCA без разрыва цепи, и какие альтернативы существуют?
Измерение постоянного тока напрямую требует разрыва цепи для включения мультиметра последовательно. Однако существуют токовые клещи с функцией измерения постоянного тока, которые позволяют замерять ток без отключения цепи. Такие клещи используют эффект Холла для определения величины тока через магнитное поле, что удобно для быстрого и безопасного контроля.
Какие ограничения стоит учитывать при измерении тока в режиме DCA?
При работе с режимом DCA важно учитывать максимальный ток, который поддерживает мультиметр, чтобы не повредить прибор. Также нельзя измерять ток в цепях с напряжением, превышающим допустимый предел мультиметра. Ошибки возможны при неправильном подключении щупов или выборе неправильного диапазона измерений, что может привести к повреждению устройства или получению неверных данных.
Для каких задач чаще всего используется режим DCA на мультиметре?
Режим DCA применяют при проверке электрических цепей с постоянным током, например, в автомобильной электронике, зарядных устройствах, аккумуляторах и электронных приборах на батарейках. Он позволяет определить силу тока, текущего через отдельные элементы, что помогает выявлять неисправности и контролировать работу схем.
