Интерфейс ps 2 что это

Интерфейс PS/2 – это стандартный разъем для подключения клавиатур и мышей к персональным компьютерам. Он был разработан IBM в конце 1980-х годов и получил широкое распространение благодаря своей надежности и простоте. Физически разъем представляет собой 6-контактный мини-DIN-коннектор с диаметром около 6 мм.

Передача данных через PS/2 организована по протоколу синхронной последовательной связи с использованием двух линий: Data и Clock. Сигналы передаются пакетами, состоящими из 11 бит – стартового, 8 информационных бит, бита четности и стопового бита. Частота тактового сигнала обычно составляет от 10 до 16,7 кГц.

PS/2-интерфейс обеспечивает двунаправленное взаимодействие между устройством и компьютером. Контроллер на стороне ПК может посылать команды устройству, например, для изменения режима работы или сброса. Отмечается, что при использовании PS/2 важна последовательность подключения: устройство следует подключать при выключенном компьютере, иначе периферия может не обнаружиться корректно.

Для современных систем PS/2 продолжает использоваться в тех случаях, когда необходима низкая задержка отклика и высокая надежность передачи сигналов, например, в промышленных и специализированных приложениях. Однако для универсальной периферии все чаще применяются USB-интерфейсы.

Физическая конструкция разъема PS 2 и его особенности

Разъем PS/2 представляет собой круглую миниатюрную вилку диаметром 6,35 мм (1/4 дюйма) с 6 контактами, расположенными внутри металлической оболочки. Каждый контакт выполняет определённую функцию: питание, данные, тактовый сигнал и заземление.

Внешняя металлическая оболочка служит для экранирования и обеспечивает надёжное механическое крепление разъема. Она имеет защёлку для фиксации в гнезде, что предотвращает случайное отсоединение при эксплуатации.

Разъемы PS/2 бывают двух типов: для клавиатуры – обычно окрашены в фиолетовый цвет, и для мыши – зелёного цвета. Это цветовое кодирование облегчает правильное подключение устройств.

Кабель к разъему подключается с помощью пайки контактов на печатной плате внутри разъема. Для минимизации помех применяются экранированные кабели с витой парой, что повышает устойчивость передачи данных.

Конструкция разъема рассчитана на многократное подключение и отключение без потери качества контакта, при этом контакты изготовлены из металлов с хорошей проводимостью и износостойкостью.

Принцип передачи данных через интерфейс PS 2

Передача данных по интерфейсу PS/2 основана на последовательной синхронной коммуникации с использованием двух линий: Data и Clock. Линия Clock генерируется устройством (клавиатурой или мышью) и служит для синхронизации передачи каждого бита данных.

Данные передаются пакетами из 11 бит: 1 стартовый бит (низкий уровень), 8 бит данных, 1 бит чётности (чётность нечётная) и 1 стоповый бит (высокий уровень). Каждый бит данных фиксируется при фронте сигнала на линии Clock.

Перед началом передачи устройство удерживает линию Data в низком состоянии для стартового бита. Затем по тактовым импульсам линии Clock поочерёдно отправляются биты данных, начиная с младшего бита.

Приёмник контроллера PS/2 анализирует бит чётности для выявления ошибок передачи. В случае несоответствия принимаемый пакет считается повреждённым, что может привести к повторной передаче.

Интерфейс предусматривает возможность устройства инициировать паузу, удерживая линию Clock в низком состоянии, что позволяет контроллеру управлять потоком данных и предотвращать потерю информации при перегрузке.

Линия Data и Clock по умолчанию находятся в высоком логическом уровне благодаря подтягивающим резисторам. В режиме ожидания обе линии остаются в высоком состоянии, что обеспечивает отсутствие помех и готовность к передаче.

Для снижения помех и обеспечения надёжности рекомендуется использовать экранированные кабели и минимизировать длину соединительного провода, особенно при работе с устройствами, чувствительными к электромагнитным наводкам.

Типы устройств, использующих интерфейс PS 2

Интерфейс PS/2 применяется преимущественно для подключения периферийных устройств к персональным компьютерам. Основные типы устройств – клавиатуры и мыши. Клавиатуры с PS/2 обеспечивают передачу данных через двунаправленный синхронный последовательный канал с частотой до 10-16 кГц, что достаточно для обработки нажатий без задержек.

Мыши с PS/2 поддерживают как стандартные модели с двумя кнопками, так и более сложные с колесом прокрутки и дополнительными кнопками. Интерфейс обеспечивает питание и передачу команд для отслеживания положения курсора с высокой точностью, что важно для офисных и игровых задач.

Реже PS/2 используется для подключения других устройств, например, трекболов, цифровых планшетов и специализированных контроллеров. Их поддержка зависит от совместимости с драйверами и специфических протоколов, реализуемых через PS/2.

При использовании PS/2 важно учитывать, что подключение устройств требует физического разъема соответствующего типа и правильной ориентации вилки, так как интерфейс не поддерживает «горячее» подключение без выключения питания.

Технические параметры сигнала и протокол обмена PS 2

Интерфейс PS/2 использует двухпроводную асинхронную последовательную передачу данных, где линии данных и тактирования работают с открытым коллектором (open collector). Это обеспечивает двунаправленную передачу между устройством и контроллером.

• Напряжение сигнала: логический уровень «0» соответствует напряжению 0–0,8 В, а «1» – 4–5 В.
• Тактовая частота: от 10 до 16,7 кГц, что задаёт максимальную скорость передачи около 16,7 Кбит/с.
• Длина передачи: кабель обычно не превышает 1,8 метра для обеспечения надежной связи.

Протокол обмена данных основан на кадрах из 11 битов:

1. Стартовый бит – всегда «0».
2. 8 бит данных – передаются младшим битом первым.
3. Бит четности – используется нечётная четность (odd parity).
4. Стоповый бит – всегда «1».

Передача происходит по следующему принципу: контроллер генерирует тактовые импульсы на линии Clock, а устройство синхронизирует данные на линии Data с этими импульсами. В режиме передачи устройства линия Clock контролируется самим устройством, что позволяет ему замедлять передачу при необходимости.

Для инициирования передачи контроллер опускает линию Clock на время не менее 100 микросекунд, после чего устройство начинает отправку кадров. После получения каждого байта контроллер посылает подтверждение (ACK) через специальный код.

В случае ошибок в передаче используется бит четности и таймауты, что позволяет обнаруживать и запрашивать повтор передачи данных.

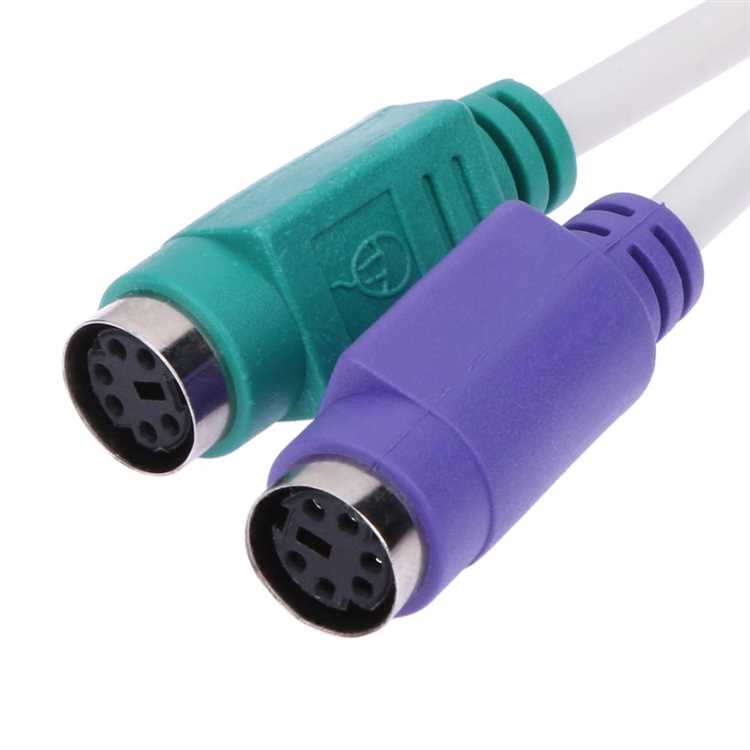

Подключение клавиатуры и мыши через интерфейс PS 2

Интерфейс PS/2 предусматривает отдельные разъёмы для клавиатуры и мыши. Клавиатура подключается к фиолетовому разъёму, мышь – к зелёному. На системной плате эти разъёмы обозначены как Keyboard (или KB) и Mouse (или MS) соответственно.

Для корректной работы важно не перепутать разъёмы, так как обмен данными происходит по отдельным линиям, и устройство в неправильном порте не будет распознано системой.

Разъёмы имеют 6 контактов, из которых 4 задействованы: линия данных (Data), линия тактирования (Clock), питание (+5 В) и общий провод (GND). Передача информации синхронизируется по линии Clock.

Подключение выполняется при выключенном питании, чтобы исключить повреждение оборудования. После включения компьютера BIOS автоматически инициализирует устройства через PS/2.

При необходимости подключения обеих устройств через один разъём используется сплиттер, но стандартные системные платы редко поддерживают такую схему, что может вызвать проблемы с распознаванием.

В случае неисправности или отсутствия реакции устройств необходимо проверить целостность кабелей и правильность подключения, а также наличие поддержки PS/2 на уровне BIOS и операционной системы.

Совместимость интерфейса PS 2 с современными компьютерами

Интерфейс PS/2 изначально предназначался для подключения клавиатур и мышей к персональным компьютерам с материнскими платами, выпущенными в 1990-х и начале 2000-х годов. На современных ПК порты PS/2 встречаются редко – большинство устройств используют USB, что связано с универсальностью и высокой скоростью передачи данных этого стандарта.

Тем не менее, некоторые материнские платы всё ещё оснащаются комбинированными или отдельными разъёмами PS/2 для клавиатуры и мыши. Их наличие обусловлено поддержкой низкоуровневых функций, например, возможностью взаимодействия с BIOS без драйверов и более стабильной работой при загрузке системы.

Для компьютеров без PS/2-портов существует переходники PS/2-to-USB. Такие адаптеры обеспечивают базовую совместимость, однако не гарантируют полноценную работу всех функций устройств, особенно специализированных клавиатур с дополнительными кнопками или сложной функциональностью мышей.

В современных системах поддержка PS/2 реализована на уровне аппаратного обеспечения и BIOS/UEFI, что позволяет распознавать и использовать клавиатуры PS/2 при включении компьютера. Однако после загрузки ОС рекомендуется использовать драйверы USB, если устройство подключено через адаптер.

Рекомендуется применять интерфейс PS/2 на современных компьютерах при необходимости минимального взаимодействия на уровне системы или при работе с устаревшим оборудованием. В остальных случаях предпочтительнее использовать USB-устройства для расширенной функциональности и совместимости.

Преимущества и ограничения интерфейса PS 2 в практике

Интерфейс PS/2 сохраняет актуальность в ряде профессиональных и бытовых применений благодаря ряду особенностей:

• Низкая задержка передачи данных, что важно для задач с высокими требованиями к отклику, например, в игровой индустрии и профессиональных рабочих станциях.
• Простота конструкции и надёжность контактов обеспечивают долговечность периферийных устройств.
• Автономное питание через интерфейс исключает необходимость дополнительного питания, упрощая подключение и эксплуатацию.
• Поддержка горячей замены не предусмотрена, но в стабильных условиях эксплуатации это снижает вероятность случайных сбоев.

Однако в современных условиях PS/2 имеет ряд ограничений, которые влияют на его практическое использование:

1. Отсутствие универсальности – интерфейс рассчитан преимущественно на клавиатуры и мыши, что снижает его применимость с расширением функционала современных устройств.
2. Недостаток поддержки многоканальной передачи данных ограничивает скорость и объём обмена информацией по сравнению с USB.
3. Требует наличия специализированного разъёма на материнской плате, который постепенно исчезает из современных ПК, усложняя интеграцию.
4. Отсутствие поддержки современных стандартов энергосбережения и диагностики снижает эффективность работы в условиях энергоменеджмента.

Рекомендации по использованию интерфейса PS/2:

• Для систем с устаревшим оборудованием и задач с минимальной нагрузкой на передачу данных PS/2 остаётся эффективным выбором.
• При необходимости обеспечения минимальной задержки в передаче данных PS/2 предпочтителен перед USB.
• Для новых систем лучше использовать USB или другие современные интерфейсы, учитывая масштабируемость и универсальность.
• При работе с PS/2 важно обеспечить правильное подключение и избегать горячей замены, чтобы минимизировать риски повреждения устройств.

Основные причины неисправностей и методы их устранения

Чаще всего сбои в работе интерфейса PS/2 связаны с механическими повреждениями разъема или кабеля. Из-за частого подключения и отключения контакты могут деформироваться или загрязниться, что приводит к плохому контакту. Для устранения достаточно очистить разъем спиртовым раствором и аккуратно выровнять контакты.

Проблемы с совместимостью встречаются при подключении устройств PS/2 к современным материнским платам, где поддержка данного интерфейса может отсутствовать или быть ограниченной. В таких случаях рекомендуется использовать адаптеры PS/2-USB или проверять настройки BIOS, где иногда включается или отключается поддержка PS/2.

Повреждение микросхем контроллера клавиатуры или мыши также вызывает сбои. Это проявляется в отсутствии отклика устройства или случайных срабатываниях. Для диагностики следует проверить работу устройства на другом компьютере. При подтверждении неисправности требуется замена периферии.

Перекрестное подключение клавиатуры и мыши к соответствующим разъемам часто вызывает неработоспособность. Нужно убедиться, что клавиатура подключена к порту PS/2 клавиатуры (обычно фиолетового цвета), а мышь – к порту мыши (зеленого цвета).

Программные сбои возникают редко, но возможны из-за некорректных драйверов или конфликтов с операционной системой. Рекомендуется обновить или переустановить драйверы устройств, а также проверить настройки BIOS, связанные с PS/2.

В случае полной отсутствия реакции интерфейса стоит проверить напряжение питания на разъеме PS/2: стандартное значение +5 В должно присутствовать на соответствующем контакте. Отсутствие питания свидетельствует о проблемах с материнской платой или блоком питания.

При выявлении нестабильной работы рекомендуется использовать мультиметр для проверки целостности кабеля и контактов. При обнаружении обрывов или коротких замыканий кабель подлежит замене.

Вопрос-ответ:

Что такое интерфейс PS/2 и для чего он используется?

Интерфейс PS/2 — это стандартный разъём и протокол для подключения клавиатур и мышей к персональным компьютерам. Он получил название по аналогии с портом, впервые представленным компанией IBM для ПК. Используется для передачи данных от устройства ввода к компьютеру, обеспечивая связь на физическом и логическом уровне.

Какие особенности передачи данных через интерфейс PS/2?

Передача данных в интерфейсе PS/2 происходит по последовательному каналу с использованием двух проводов: данных и тактового сигнала. Устройства передают информацию посимвольно, синхронизируясь по такту. Протокол предусматривает двунаправленный обмен, благодаря чему компьютер может отправлять команды устройствам, например, для изменения режима работы.

Почему современные компьютеры всё реже оснащаются разъёмами PS/2?

Основная причина — распространение универсальных интерфейсов USB, которые поддерживают более широкий спектр устройств и обладают большей гибкостью. USB позволяет подключать устройства «на горячую» без перезагрузки системы, тогда как PS/2 требует подключения при выключенном питании. Кроме того, USB предлагает более высокую скорость передачи и расширенные возможности по управлению.

Каковы типичные причины неисправностей интерфейса PS/2 и как их устранить?

Неисправности могут быть связаны с физическим повреждением разъёма, окислением контактов или проблемами с кабелем. Иногда причиной является несовместимость или неправильное подключение устройств. Для устранения рекомендуется проверить чистоту контактов, заменить кабель или устройство, а также убедиться в правильном подключении к соответствующему порту клавиатуры или мыши.

Можно ли использовать адаптеры для подключения PS/2-устройств к USB-портам?

Да, существуют адаптеры, позволяющие подключать клавиатуры и мыши с разъёмом PS/2 к USB-портам. Однако не все устройства поддерживают такой переход, особенно если они требуют специфического протокола. Для гарантированной работы стоит использовать адаптеры с активной электроникой, которые преобразуют сигналы PS/2 в USB-команды.

Что представляет собой интерфейс PS/2 и как он функционирует в компьютерных системах?

Интерфейс PS/2 — это стандартный разъём для подключения периферийных устройств, таких как клавиатура и мышь, к компьютеру. Он получил название по названию IBM Personal System/2, где впервые применялся. Основой работы является последовательная передача данных через два сигнальных провода: один отвечает за передачу данных, другой — за синхронизацию. Каждое устройство отправляет сигналы в виде последовательности бит, которые контроллер компьютера распознаёт и преобразует в действия, например, нажатия клавиш или движения мыши. Такой интерфейс обеспечивает устойчивую связь с низкой задержкой и минимальным количеством линий связи, что было важно в ранние годы персональных вычислений.
