Минусовой контакт на электрической плате обычно соответствует общему или «земляному» потенциалу схемы. Его правильное обозначение критично для корректного монтажа и дальнейшей диагностики устройств. На платах минус часто маркируется символом «–», «GND» или «⏚», а также может иметь специфические графические обозначения в зависимости от стандарта.
Часто минусовой полюс выделяется широкой медной дорожкой или плоскостью, что снижает сопротивление и улучшает отвод тепла. Важно соблюдать однородность обозначений на всей плате, чтобы исключить ошибки при сборке и подключении периферии.
При проектировании рекомендуют использовать общепринятые обозначения, проверенные стандартами IPC или ГОСТ, а также соблюдать полярность компонентов, таких как электролитические конденсаторы и диоды. Нарушение маркировки минуса может привести к выходу из строя элементов и потере функциональности устройства.

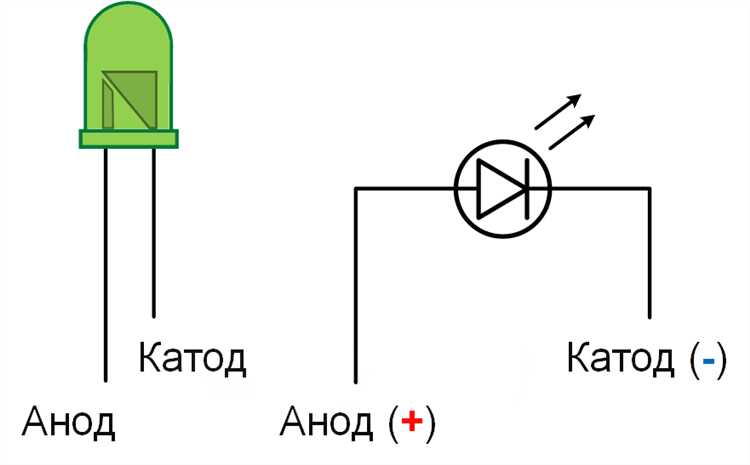

Как определить минусовую клемму на печатной плате по маркировке
Второй распространённый вариант – знак «⏚» или треугольник с горизонтальной чертой, обозначающий заземление и минус. Иногда рядом с минусовой клеммой ставится надпись «–» с линией под ней, что визуально отличает её от плюсового контакта.
Для точного определения минусовой клеммы рекомендуется сверить маркировку на плате с документацией или схемой устройства. В отсутствии дополнительной информации опознать минус поможет измерительный прибор в режиме прозвонки или проверки напряжения, проверяя потенциалы относительно корпуса или другого заземлённого элемента.
Обозначения минуса в схемах и на корпусах компонентов
В электрических схемах минус традиционно обозначается символом «–» или знаком «GND» (от англ. ground), что указывает на общий или нулевой потенциал. На принципиальных схемах источник питания обычно показывает минус в виде горизонтальной линии, расположенной ниже плюсового контакта.
На печатных платах минусовой контакт обычно отмечается знаком «–», «GND» или соответствующим символом в виде треугольника, направленного вниз. Часто минусовая шина выполнена в виде широкой зоны или сплошной меди, что упрощает идентификацию при пайке и тестировании.
Соблюдение правильного распознавания минуса предотвращает повреждения компонентов и обеспечивает корректную работу устройства.
Цветовая кодировка проводов и её связь с минусом
В электронике и электрике цвет проводов служит важным индикатором полярности и функций цепи. Для обозначения минусового потенциала обычно применяется строгая цветовая система, облегчающая монтаж и диагностику.
Основные цвета, используемые для минуса на печатных платах и в проводах питания:
- Чёрный – универсальный стандарт для отрицательного контакта или «земли» в постоянном токе (DC).
- Синий – в некоторых стандартах обозначает минус или нулевой провод в переменном токе (AC), особенно в европейских схемах.
- Зелёный с жёлтой полосой – предназначен для заземления, которое часто связано с минусом через корпус, но не всегда является прямым минусом цепи.
Рекомендации по использованию цветовой кодировки минуса на платах и проводах:
- Всегда придерживайтесь стандартов, применимых в конкретной области (например, IEC или ГОСТ), чтобы избежать путаницы.
- Не использовать красный цвет для минуса – этот цвет однозначно ассоциируется с плюсом и может ввести в заблуждение.
- При самостоятельном изготовлении кабелей следует чётко маркировать минусовой провод чёрным цветом и избегать двусмысленных оттенков.
- В случае сложных схем применять дополнительную маркировку (например, надписи или символы рядом с проводом) для повышения безопасности и удобства обслуживания.
Несоблюдение цветовой кодировки повышает риск коротких замыканий, ошибок при подключении и повреждений компонентов, особенно при высоких напряжениях и токах.
Типичные ошибки при идентификации минуса на плате
Частая ошибка – путаница минусового контакта с землёй (GND). Не все платы имеют одинаковое соединение «земля–минус», иногда минус может быть развязан от общего потенциала, что требует проверки мультиметром.
Некорректное определение полярности из-за отсутствия или износа маркировки. Метки «–», «GND» или «–» могут быть стерты, поэтому рекомендуется использовать схему или измерительные приборы вместо визуального осмотра.
Ошибочная интерпретация расположения элементов. На многослойных платах минус часто проложен внутренним слоем, а визуально доступные дорожки могут быть плюсом или сигналом. Следует ориентироваться на документацию и использовать прозвонку.
Игнорирование номиналов и особенностей компонентов. Конденсаторы и диоды могут иметь на корпусе маркировку полярности, которая отличается от обозначений на плате. Проверка компонентов отдельно помогает избежать неправильного подключения.
Неверное использование мультиметра в режиме измерения напряжения. Для точного определения минуса необходимо использовать режим прозвонки или измерения сопротивления между точками, чтобы исключить влияние паразитных напряжений.
Неучёт изменений в модифицированных или ремонтируемых платах. Внесённые до вас изменения могут менять стандартные обозначения, поэтому всегда стоит проверить текущую разводку платы и её логику работы.
Инструменты и методы проверки минусовой полярности
Для точного определения минусовой полярности на электрической плате применяют цифровой мультиметр с функцией измерения напряжения постоянного тока. При проверке щуп черного цвета подключается к предполагаемому «минусу», красный – к «плюсу». Отрицательное значение напряжения на дисплее подтверждает корректное подключение к минусу.
Использование осциллографа позволяет визуализировать форму сигнала и выявить полярность по направлению колебаний относительно нулевой линии. Важно настроить канал осциллографа на DC-составляющую и проверить фазу сигнала относительно общего провода.
Тестер с функцией прозвонки помогает обнаружить наличие или отсутствие электрического соединения минусового контакта с корпусом платы или общим проводом, что является признаком минусовой шины.
Для быстрой проверки применяют индикаторные отвертки с встроенным светодиодом, однако они менее точны и подходят только для определения напряжения в диапазоне от 100 В и выше.
Правила подключения минуса к общей шине и заземлению
Минусовая линия питания на плате должна иметь минимально возможное сопротивление для предотвращения падения напряжения и помех. Общая минусовая шина выполняется из широких медных дорожек или многослойных плоскостей с толщиной не менее 35 мкм, чтобы обеспечить низкое сопротивление.
Подключение минуса к общей шине следует осуществлять точечно, используя толстые провода или пайку с минимальной длиной трасс. Избегайте последовательного соединения минусовых цепей, чтобы не создавать разницы потенциалов между элементами.
Для защиты от помех и шумов целесообразно применять фильтры и дроссели на минусовой линии, а также экранирование проводников, если плата работает с чувствительными аналоговыми сигналами.
В случае нескольких источников питания подключение минуса к общей шине должно происходить в одной точке, чтобы избежать токов петли и разности потенциалов. В сложных схемах рекомендуется использовать многослойные платы с выделенным слоем земли.
Вопрос-ответ:
Как обозначается минус на электрической плате и почему это важно?
Минус на электрической плате обычно обозначается знаком «−», знаком «GND» (от англ. ground — земля) или специальным символом, указывающим на общий провод. Такое обозначение помогает правильно подключать компоненты и избегать ошибок в монтаже, которые могут привести к неправильной работе схемы или повреждению деталей.
Почему на некоторых схемах минус обозначается как «GND», а не просто знаком минуса?
Обозначение «GND» указывает на общий провод или землю схемы, который служит опорным уровнем напряжения. Это более точный термин, чем просто знак минуса, поскольку минусовый потенциал не всегда совпадает с землёй, но в большинстве случаев именно «GND» выполняет роль общего соединения для всех минусовых выводов.
Какие ошибки могут возникнуть при неправильном определении минусового контакта на плате?
Если перепутать минусовой контакт с плюсовым, возможны короткие замыкания, перегрев компонентов или их поломка. Кроме того, неправильное подключение может привести к искажению сигнала или полному отказу устройства. Поэтому важно тщательно проверять маркировку и схему перед монтажом.
Какие стандарты или общепринятые символы используются для обозначения минуса на печатных платах в разных странах?
В большинстве стран применяются универсальные символы, такие как «−», «GND» или треугольник, направленный вниз, обозначающий землю. На схемах могут использоваться разные стандарты, например, IEC или ANSI, которые рекомендуют конкретные графические знаки для обозначения минусового потенциала или общего провода, что облегчает понимание схем инженерами по всему миру.
