Как рассчитать резистор для базы транзистора

Для корректной работы биполярного транзистора в режиме ключа требуется обеспечить достаточный базовый ток, который напрямую зависит от величины базового резистора. Ошибка в расчете этого резистора может привести к неполному насыщению или, наоборот, к чрезмерной нагрузке на управляющую схему.

Базовый ток I_Б рассчитывается исходя из необходимого токового усиления h_FE (или β), но для уверенного насыщения транзистора рекомендуется закладывать коэффициент надежности – ток базы должен быть как минимум в 3–5 раз меньше тока коллектора. Например, при I_К = 100 мА и β = 100, базовый ток должен быть не менее 2–3 мА.

Базовый резистор R_Б рассчитывается по формуле: R_Б = (U_упр – U_БЭ) / I_Б, где U_упр – напряжение на управляющем выходе (например, микроконтроллера), а U_БЭ – типовое напряжение открытия перехода база-эмиттер (обычно 0.6–0.7 В для кремниевых транзисторов). При U_упр = 5 В и I_Б = 2 мА, получаем R_Б ≈ 2.15 кОм.

При выборе номинала важно учитывать допустимую мощность рассеивания на резисторе: P = I_Б² × R_Б. В приведенном примере мощность не превысит 10 мВт, поэтому достаточно резистора мощностью 0.125 Вт. Если транзистор работает в импульсном режиме с высокой частотой, необходимо учитывать емкостные эффекты и возможные искажения сигнала при недостаточном токе базы.

Определение требуемого тока коллектора по нагрузке

Ток коллектора определяется характеристиками подключённой нагрузки и напряжением питания. Если в цепи коллектора используется активная нагрузка, например, резистор, ток рассчитывается по закону Ома: Ic = (Vcc — Vce(sat)) / Rн, где Vcc – напряжение питания, Vce(sat) – напряжение насыщения коллектор-эмиттер (обычно 0.2 В для кремниевых транзисторов), Rн – сопротивление нагрузки.

Например, при Vcc = 12 В и нагрузочном резисторе 560 Ом: Ic = (12 В — 0.2 В) / 560 Ом ≈ 21 мА. Это значение необходимо использовать при расчёте базового тока и резистора базы.

Для управления индуктивной нагрузкой (реле, мотор) необходимо учитывать ток, потребляемый устройством в рабочем режиме. Например, если паспортный ток реле составляет 80 мА, следует принять Ic = 80 мА, независимо от номинала токоограничивающего резистора, так как сопротивление обмотки уже определяет ток.

Расчет тока коллектора должен основываться на точных параметрах нагрузки и гарантированном напряжении питания, с учетом падения напряжения на транзисторе в режиме насыщения. Нельзя допускать перегрузку по току, поэтому выбранный транзистор должен обеспечивать Ic с запасом по максимально допустимому току на 30–50%.

Выбор режима работы транзистора: ключ или усилитель

Биполярный транзистор может функционировать в двух принципиально разных режимах: ключевом и линейном (усилительном). Режим определяется положением рабочей точки на выходной характеристике и уровнем тока базы.

В ключевом режиме транзистор работает либо в отсечке (отсутствие тока коллектора), либо в насыщении (максимальный ток при минимальном падении напряжения коллектор-эмиттер). Для уверенного насыщения необходимо обеспечить базовый ток I_B ≥ I_C / h_FE(min), где I_C – требуемый коллекторный ток, а h_FE(min) – минимальное значение коэффициента усиления транзистора. Чтобы исключить риски недонасыщения из-за разброса параметров, базовый ток принято увеличивать в 3–5 раз по сравнению с расчетным: I_B ≈ (3–5) × I_C / h_FE(min).

В усилительном режиме транзистор должен находиться в активной области. Рабочая точка выбирается исходя из необходимого диапазона линейного усиления сигнала. Базовый ток в этом случае рассчитывается по формуле I_B = I_C / h_FE(typ), где h_FE(typ) – типовое значение коэффициента усиления. При этом важно обеспечить стабильность тока базы, используя делитель напряжения и эмиттерный резистор для термостабилизации.

Если цель – цифровое управление нагрузкой (например, светодиод или реле), предпочтителен ключевой режим. Для аналоговых схем (например, предварительные каскады усиления звука) необходим линейный режим. Режим выбирается до расчета базового резистора, поскольку от него зависит методика расчета и допустимые допуски.

Расчет коэффициента усиления по току (hFE) из документации

Для точного выбора базового резистора необходимо использовать реальный коэффициент усиления по току (hFE), указанный в техническом паспорте транзистора. Этот параметр может варьироваться в широких пределах даже для одного типа транзистора, поэтому следует опираться не на максимальное, а на минимально гарантированное значение.

Например, для транзистора 2N2222 в документации указан диапазон hFE от 35 до 300 при коллекторном токе 10 мА и напряжении V_CE = 10 В. Для расчётов принимается минимальное значение – 35. Это гарантирует насыщение транзистора при неблагоприятных условиях.

Если в документации указаны зависимости hFE от температуры и тока, выбирается значение при максимально ожидаемом коллекторном токе и минимально допустимой температуре. Это позволяет учитывать падение hFE при нагреве и высоких токах.

При расчёте базового тока используется формула I_B = I_C / hFE. Однако для надёжного насыщения транзистора на практике вводят коэффициент запаса: I_B = I_C / (hFE / 3). Это компенсирует возможные отклонения параметров и старение элемента.

Использование номинала hFE из документации без запаса может привести к тому, что транзистор не войдёт в насыщение и будет работать в активном режиме, что критично для ключевых схем.

Учет коэффициента запаса при расчете тока базы

Коэффициент запаса по току базы необходим для надежного насыщения транзистора, особенно при работе в ключевом режиме. Базовый ток рассчитывается с учетом минимального коэффициента усиления по току (h_FE), указанного в документации, умноженного на коэффициент запаса, обычно от 2 до 5. Это позволяет компенсировать разброс параметров между экземплярами и температурные отклонения.

Например, если необходимо коммутировать ток коллектора 500 мА, а минимальное h_FE транзистора составляет 100, расчетный базовый ток без запаса будет 5 мА. При коэффициенте запаса 3 требуется подать на базу не менее 15 мА. Это обеспечивает глубокое насыщение, минимизируя напряжение коллектор-эмиттер и тепловые потери.

Применение коэффициента запаса обязательно при управлении нагрузками с высокой индуктивностью или переменным током. Недостаточный ток базы может привести к неполному открытию транзистора, перегреву и сбоям в работе схемы.

При выборе значения запаса важно учитывать возможности управляющего элемента (например, микроконтроллера). Если он не способен обеспечить необходимый ток, требуется использование буферного каскада или драйвера.

Определение напряжения на базе с учётом типа транзистора

Напряжение на базе транзистора напрямую зависит от его типа: n-p-n или p-n-p, а также от материала полупроводника. Для кремниевых транзисторов стандартное напряжение база-эмиттер (U_BE) составляет примерно 0,6–0,7 В, для германиевых – около 0,2–0,3 В.

Для n-p-n транзистора база должна быть положительнее эмиттера на величину U_BE.
Для p-n-p транзистора база должна быть отрицательнее эмиттера на ту же величину.

При расчёте базового резистора важно учитывать напряжение питания (U_пит), падение напряжения на базе (U_BE) и целевой ток базы (I_Б).

Рекомендуется использовать следующие значения U_BE:

Кремниевые n-p-n и p-n-p: 0,7 В
Германиевые n-p-n и p-n-p: 0,3 В

Игнорирование зависимости U_BE от типа транзистора приводит к недооткрытию или перенасыщению, особенно при работе в ключевом режиме. При температурных изменениях U_BE может снижаться примерно на 2 мВ/°C, что особенно важно для точных схем.

При расчётах ориентируйтесь на конкретные параметры из технической документации выбранного транзистора, а не на усреднённые значения.

Расчет напряжения на базовом резисторе

Напряжение на базовом резисторе определяется разностью между напряжением управляющего сигнала и напряжением база-эмиттер (U_BE) транзистора. Для кремниевых биполярных транзисторов U_BE обычно принимается равным 0,7 В при нормальной работе.

Если источник управления обеспечивает напряжение U_IN, то напряжение на резисторе R_B рассчитывается по формуле: U_RB = U_IN — U_BE. Это напряжение создает необходимый ток базы I_B через резистор, обеспечивающий требуемую работу транзистора.

Например, при U_IN = 5 В и U_BE = 0,7 В напряжение на резисторе будет 4,3 В. При известном токе базы I_B значение сопротивления резистора определяется законом Ома: R_B = U_RB / I_B.

Важно учитывать, что ток базы должен обеспечивать насыщение транзистора при заданном токе коллектора I_C и коэффициенте передачи h_FE, с запасом по току 20–30% для надежной работы. Соответственно, ток базы рассчитывается как I_B = I_C / (h_FE × 0,7).

При нестабильном напряжении управления расчет напряжения на резисторе следует производить для минимального значения U_IN, чтобы гарантировать необходимый ток базы при всех условиях.

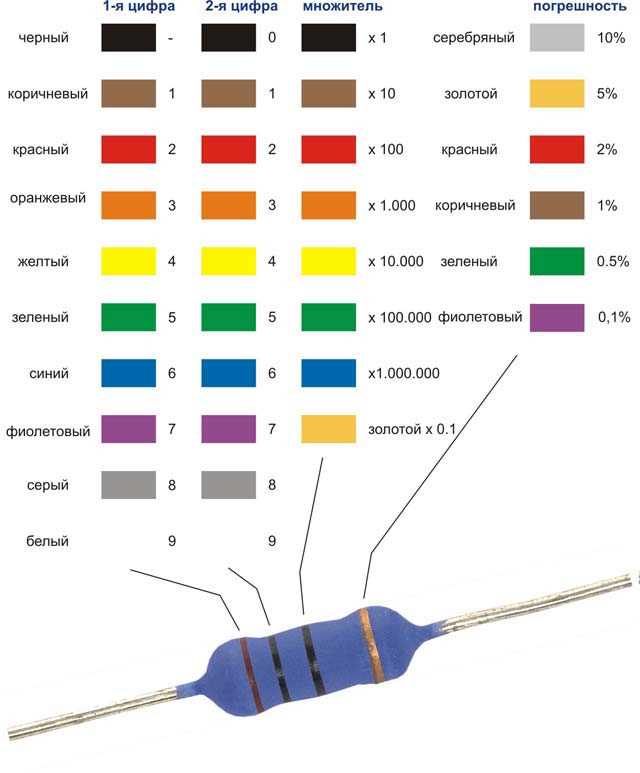

Выбор номинала резистора с учётом стандартных рядов

При расчёте резистора базы биполярного транзистора важно ориентироваться на стандартные ряды сопротивлений, чтобы обеспечить доступность компонентов и точность параметров. Наиболее распространённые ряды – E12 и E24, где шаг между номиналами составляет около 10-20% и 5-10% соответственно.

После вычисления теоретического значения сопротивления по формуле R = (U_вх — U_бэ) / I_б необходимо подобрать ближайшее значение из стандартного ряда. Например, если расчет дал 3,6 кОм, из ряда E12 следует выбрать 3,3 кОм или 3,9 кОм с учётом влияния на ток базы.

Предпочтение стоит отдавать резисторам с номиналом, слегка превышающим расчетный, чтобы избежать избыточного тока базы и минимизировать риск перегрузки транзистора. Исключение – случаи, требующие максимальной насыщенности транзистора, где допустимы резисторы ближе к нижней границе.

При работе с малыми токами (до 1 мА) предпочтительнее использовать ряд E24 для более точного соответствия. Для токов выше 10 мА применение E12 достаточно, так как влияние резистора на общую схему менее критично.

При выборе мощности резистора ориентируйтесь на расчёт тепловыделения: P = I² × R. Обычно стандартного резистора 0,25 Вт достаточно для токов базы до 20 мА при сопротивлениях в пределах нескольких килоом.

Проверка мощности, рассеиваемой на резисторе

Для оценки мощности, рассеиваемой на базовом резисторе, используется формула:

P = I² × R, где P – мощность в ваттах, I – ток базы, R – сопротивление резистора.

Ток базы рассчитывается как отношение тока коллектора к коэффициенту усиления по току (hFE):

Iб = Iк / hFE.

После определения Iб и значения R вычисляем P и сравниваем с номиналом резистора.

Выбирайте резистор с мощностью не менее 1,5 раза больше рассчитанной, чтобы обеспечить запас надежности.
Если P превышает 0,25 Вт (стандартная мощность резисторов 1/4 Вт), используйте резисторы на 0,5 Вт или выше.
Для токов базы свыше 20 мА рекомендуется применять мощные резисторы и контролировать температуру во время работы.

Пример: ток коллектора 100 мА, hFE = 100, R = 10 кОм.

Ток базы Iб = 0,1 / 100 = 0,001 А.

Мощность P = (0,001)² × 10000 = 0,01 Вт.

Резистор 0,25 Вт подходит с большим запасом.

При расчёте учитывайте максимально возможные токи, чтобы исключить перегрузку резистора в экстремальных условиях.
