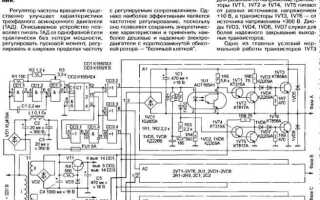

Как регулировать обороты трехфазного двигателя

Сохранение номинальной мощности при изменении частоты вращения трехфазного электродвигателя требует точного управления подачей напряжения и частоты. При прямом снижении напряжения без коррекции частоты падает крутящий момент, что приводит к перегреву и снижению КПД. Для стабильной работы необходимо использовать методы регулировки, обеспечивающие постоянное соотношение напряжение/частота (U/f), что предотвращает магнитное насыщение или ослабление поля.

Наиболее эффективный способ – применение частотных преобразователей, которые изменяют частоту питающего напряжения в диапазоне 0,5–400 Гц при сохранении оптимального коэффициента U/f. Это позволяет изменять обороты от минимальных до номинальных без заметной потери тяговой характеристики. Важно выбирать устройства с функцией векторного управления, обеспечивающей стабильный момент на низких оборотах и адаптацию к нагрузке в реальном времени.

При выборе схемы регулировки следует учитывать тип двигателя (асинхронный с короткозамкнутым или фазным ротором), диапазон требуемых скоростей и характер нагрузки. Например, для вентиляторов и насосов можно использовать скалярное управление с плавным пуском, а для металлорежущих станков – векторное управление с обратной связью по скорости. Правильная настройка параметров преобразователя исключает перегрев обмоток и обеспечивает ресурс двигателя, сопоставимый с работой на фиксированной частоте.

Выбор подходящей схемы подключения частотного преобразователя

При выборе схемы подключения частотного преобразователя необходимо учитывать номинальное напряжение и мощность двигателя, а также конфигурацию питающей сети. Для двигателей до 3 кВт в сетях 220 В часто применяют преобразователи с однофазным входом и трехфазным выходом, подключая обмотки по схеме «треугольник». Это обеспечивает подачу полного фазного напряжения без потери мощности.

В промышленных сетях 380 В целесообразно использовать трехфазный вход и выход, что минимизирует нагрузку на преобразователь и исключает асимметрию токов. Для двигателей, рассчитанных на два номинальных напряжения, при питании от частотника важно выбирать схему обмоток, соответствующую меньшему напряжению, чтобы избежать снижения крутящего момента.

При подключении нескольких двигателей к одному преобразователю каждый мотор должен иметь индивидуальную защиту по току и термоконтролю, а общая суммарная мощность не должна превышать 90% номинала преобразователя. Для длинных кабелей (>50 м) требуется установка выходных дросселей или синус-фильтров для снижения перенапряжений на обмотках.

При выборе конкретной схемы следует учитывать пусковые токи, режим работы (S1–S9 по ГОСТ 183–74) и необходимость реверсирования. Для высокоточных приводов рекомендуется применение экранированных кабелей и заземление по схеме «звезда» для минимизации электромагнитных помех.

Расчет допустимого диапазона изменения частоты питания

Номинальная частота большинства трехфазных двигателей составляет 50 Гц. Допустимое изменение определяется пределами, при которых сохраняется номинальный магнитный поток и не превышаются предельные значения тока и механических нагрузок. При понижении частоты ниже 30–35 Гц необходимо пропорционально снижать напряжение, чтобы предотвратить насыщение магнитопровода и перегрев обмоток.

Верхний предел обычно ограничивается 1,2–1,5 от номинальной частоты. При превышении этого значения линейно растет центробежная нагрузка на ротор и подшипники, а коэффициент полезного действия снижается из-за роста механических потерь. Например, для двигателя 1500 об/мин при 50 Гц безопасный диапазон регулирования находится в пределах 30–75 Гц, что соответствует скорости 900–2250 об/мин.

Точный расчет выполняется по формуле: f_max = f_ном × √(n_доп / n_ном), где n_доп – максимально допустимые обороты, указанные в паспорте двигателя. Нижняя граница определяется моментом нагрузки: при f_мин момент должен оставаться не ниже требуемого технологией, учитывая, что момент двигателя пропорционален квадрату напряжения и обратно пропорционален частоте.

Настройка параметров ПЧ для сохранения крутящего момента

Для поддержания номинального крутящего момента при изменении частоты вращения необходимо корректно задать параметры привода в меню ПЧ. Неправильная настройка приведет к просадке момента на низких оборотах или перегрузке двигателя.

Ключевые параметры для конфигурирования:

После ввода данных необходимо протестировать привод в диапазоне от 10% до 100% скорости под расчетной нагрузкой, контролируя ток и нагрев двигателя. При обнаружении снижения момента на малых частотах скорректировать U/f характеристику или усилить компенсацию скольжения.

Использование датчиков тока и температуры для защиты двигателя

Датчики тока позволяют фиксировать фактическую нагрузку на каждую фазу, что важно для выявления асимметрии или перегрузки. При превышении заданного порога контроллер подает сигнал на отключение или снижение частоты инвертора, предотвращая перегрев обмоток. Для трехфазных систем предпочтительны прецизионные шунтовые датчики или трансформаторы тока с диапазоном измерений до 150% номинального значения двигателя.

Датчики температуры, установленные в обмотках или на корпусе статора, обеспечивают прямой контроль теплового состояния. Использование термисторов PTC или термопар позволяет фиксировать рост температуры с шагом 1–2 °C. При достижении предельного значения, например 120 °C для изоляции класса F, система автоматически снижает нагрузку или останавливает привод, исключая повреждение изоляции.

Совместная работа датчиков тока и температуры в составе системы управления частотным преобразователем обеспечивает адаптивную защиту: при кратковременных пиковых токах алгоритм учитывает тепловую инерцию двигателя, а при длительной перегрузке – принудительно ограничивает обороты. Это продлевает ресурс двигателя и минимизирует риск аварийного выхода из строя.

Коррекция параметров ПЧ при работе под переменной нагрузкой

Для стабильной работы трехфазного двигателя при изменении момента нагрузки требуется оперативная адаптация настроек преобразователя частоты (ПЧ). Неправильная коррекция приводит к падению КПД, перегреву и преждевременному износу обмоток.

• Динамический диапазон частоты – установить минимальную и максимальную частоту так, чтобы исключить зоны резонанса и срыва синхронизации при резком изменении нагрузки.
• Автоматическая подстройка времени разгона/торможения – включить режим авто-адаптации ПЧ, позволяющий изменять эти параметры в зависимости от текущего момента сопротивления.
• Регулировка кривой V/f – оптимизировать соотношение напряжения и частоты для сохранения крутящего момента при низких оборотах и предотвращения перенапряжения на высоких.
• Настройка ПИД-регулятора – скорректировать коэффициенты пропорциональной, интегральной и дифференциальной частей для быстрого реагирования на скачки нагрузки без колебаний.
• Контроль перегрузочной способности – задать допустимые кратковременные пики тока, учитывая тепловую инерцию двигателя и возможности ПЧ.
• Мгновенная компенсация момента – активировать функцию Torque Boost для сохранения требуемого момента при резком падении частоты вращения.

Регулярный анализ осциллограмм тока и скорости позволяет оперативно корректировать эти параметры, снижая механические удары и увеличивая ресурс оборудования.

Минимизация пульсаций напряжения на выходе преобразователя

Снижение пульсаций достигается применением LC-фильтров с точно рассчитанными параметрами: индуктивность выбирается в диапазоне 1–5 мГн на фазу, емкость – 5–20 мкФ на кВт нагрузки. Это уменьшает высокочастотные гармоники, возникающие при широтно-импульсной модуляции (ШИМ), и снижает нагрев обмоток двигателя.

Использование ШИМ с увеличенной частотой коммутации до 10–15 кГц позволяет сместить спектр помех выше резонансной частоты системы, что облегчает фильтрацию и минимизирует механические вибрации. При этом необходимо учитывать рост коммутационных потерь в силовых ключах и обеспечивать их эффективное охлаждение.

Рекомендуется применение многослойных керамических конденсаторов параллельно пленочным, что снижает импеданс в широком диапазоне частот. Для предотвращения резонансов следует проводить частотный анализ схемы фильтра с учетом сопротивления кабелей и реактивных свойств нагрузки.

В длинных кабельных линиях (>50 м) целесообразно устанавливать синусоидальные фильтры, формирующие на выходе преобразователя напряжение близкое к синусоиде, что снижает напряжение на фронтах импульсов до 10–15 В/мкс и исключает пробой изоляции двигателя.

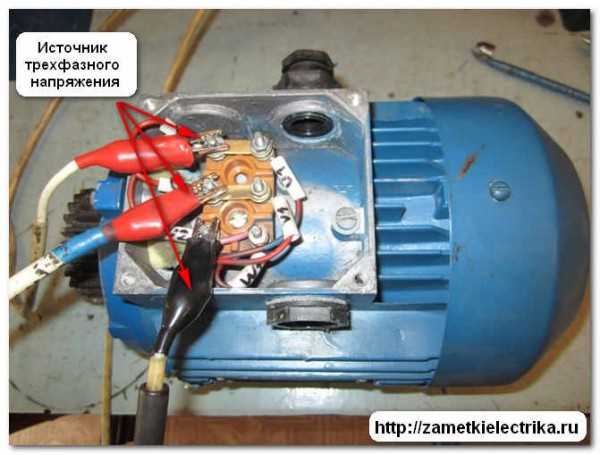

Адаптация системы охлаждения при снижении оборотов

При уменьшении частоты вращения трехфазного двигателя поток воздуха, создаваемый встроенным вентилятором, падает пропорционально квадрату скорости, что приводит к росту температуры обмоток. Для предотвращения перегрева необходимо модернизировать систему охлаждения.

Наиболее эффективное решение – установка принудительного независимого вентилятора с питанием от отдельного источника, обеспечивающего постоянный воздушный поток независимо от скорости вала. Рекомендуется выбирать вентиляторы с расчетным расходом воздуха не менее 0,1–0,15 м³/мин на каждый киловатт номинальной мощности двигателя.

Альтернативой является монтаж радиатора с внешним обдувом или подключение водяного теплообменника, особенно при работе в замкнутых корпусах или в условиях высокой температуры окружающей среды. Для двигателей, работающих с частыми пусками и торможениями, целесообразно применять датчики температуры в обмотках и подшипниках, интегрированные в систему управления, чтобы вентилятор включался по фактическому нагреву.

При эксплуатации в запыленных зонах необходимо предусмотреть фильтрацию входящего воздуха и легкий доступ к очистке вентилятора, так как снижение оборотов усугубляет осаждение пыли и ухудшает теплоотвод.

Проверка работы двигателя под нагрузкой после настройки

После изменения частоты вращения необходимо оценить способность двигателя сохранять требуемый крутящий момент и тепловой режим при реальной нагрузке.

• Подключить измерительные приборы: амперметр по каждой фазе, вольтметр, тахометр, датчики температуры обмоток и корпуса.
• Запустить двигатель с подключенной рабочей нагрузкой или эквивалентным механическим тормозом.
• Постепенно увеличить нагрузку до номинальной, фиксируя ток, частоту вращения и температуру каждые 30 секунд.
• Сравнить полученные токи с паспортными значениями: превышение более чем на 10% указывает на необходимость корректировки частоты или напряжения.
• Контролировать падение оборотов: снижение более чем на 3% при номинальной нагрузке – признак недостаточного запаса мощности.
• Проверить нагрев: температура обмоток не должна превышать допустимый класс изоляции (например, 130 °C для класса B).
• Оценить вибрацию с помощью виброметра: рост амплитуды выше 4,5 мм/с может указывать на дисбаланс или перегрузку.

Если при нагрузке параметры остаются в допустимых пределах, настройка считается корректной. При обнаружении отклонений рекомендуется повторно откалибровать частотный преобразователь и провести дополнительное тестирование.

Вопрос-ответ:

Можно ли регулировать обороты трёхфазного двигателя, не уменьшая его тяговые характеристики?

Да, это возможно при использовании частотного преобразователя. Он позволяет изменять частоту питающего напряжения, сохраняя номинальное соотношение между напряжением и частотой. Это обеспечивает стабильный крутящий момент на всём диапазоне рабочих оборотов без перегрева обмоток.

Какой диапазон регулировки оборотов считается безопасным для асинхронного двигателя?

При работе через частотный преобразователь большинство стандартных асинхронных двигателей могут стабильно работать в диапазоне от 20–25% до 100% номинальной частоты. При снижении частоты ниже 20% нужно применять дополнительные меры охлаждения, так как встроенный вентилятор перестаёт эффективно отводить тепло.

Есть ли разница в регулировке оборотов двигателей с короткозамкнутым и фазным ротором?

Да. Двигатели с короткозамкнутым ротором проще в управлении и лучше подходят для работы с частотными преобразователями. Фазные двигатели можно регулировать и с помощью резисторов в цепи ротора, но этот метод чаще приводит к потерям мощности и повышенному нагреву.

Как избежать падения мощности при регулировке оборотов на высоких нагрузках?

Нужно сохранять постоянное отношение напряжения к частоте (U/f) при снижении оборотов. Частотный преобразователь автоматически корректирует эти параметры, чтобы двигатель работал с номинальным моментом. При работе в зоне выше номинальной частоты возможно уменьшение момента, но мощность сохраняется за счёт роста оборотов.

Как частотный преобразователь влияет на срок службы трёхфазного двигателя?

При правильной настройке и соблюдении допустимых режимов работы срок службы двигателя может даже увеличиться, так как пусковые токи снижаются, а механические нагрузки на вал уменьшаются. Но при неправильной фильтрации гармоник или работе на слишком низких оборотах без охлаждения ресурс обмоток сокращается.

Можно ли регулировать обороты трехфазного двигателя без снижения мощности, и какие устройства для этого применяются?

Да, это возможно. Чаще всего для такой задачи используют частотные преобразователи. Они изменяют частоту подаваемого на обмотки напряжения, сохраняя оптимальное соотношение между частотой и амплитудой. При правильной настройке двигатель продолжает развивать номинальный крутящий момент, а значит, мощность не падает. Это особенно полезно в оборудовании, где требуется плавное изменение скорости — например, в насосах, вентиляторах и станках. При выборе преобразователя важно учитывать запас по мощности и наличие функций защиты двигателя.
