Параметр ёмкости аккумулятора, выражаемый в ампер-часах (А·ч), определяет, сколько тока он способен отдать за определённое время. Это значение критически важно при выборе источника питания для электроприборов, систем бесперебойного питания, солнечных установок и других приложений. Однако маркировка на корпусе не всегда даёт полное представление о реальной ёмкости, особенно в случае с б/у или небрендовыми батареями.
Чтобы определить количество ампер-часов, необходимо учитывать напряжение, силу тока и продолжительность разряда. Один из практических способов – разрядить аккумулятор через известную нагрузку и зафиксировать время до снижения напряжения до порогового значения. Например, при разряде 12-вольтового аккумулятора током 2 А в течение 5 часов можно предположить, что ёмкость составляет около 10 А·ч.
При отсутствии возможности проводить разряд важно понимать, как интерпретировать маркировку. Например, надпись 12V 7Ah означает, что аккумулятор может отдавать ток 0,35 А на протяжении 20 часов (режим C20). Однако при увеличении тока до 2 А фактическая ёмкость может снизиться до 5–6 А·ч. Это связано с зависимостью ёмкости от скорости разряда, описываемой законом Пейкерта.
Для уточнения данных рекомендуется использовать цифровой мультиметр с функцией измерения силы тока и времени или специализированные тестеры. В некоторых случаях производители указывают ёмкость при разных токах разряда, что позволяет точнее рассчитать поведение аккумулятора в конкретной нагрузке. Также полезно знать внутреннее сопротивление – чем оно выше, тем быстрее падает напряжение под нагрузкой, и тем меньше доступная ёмкость.

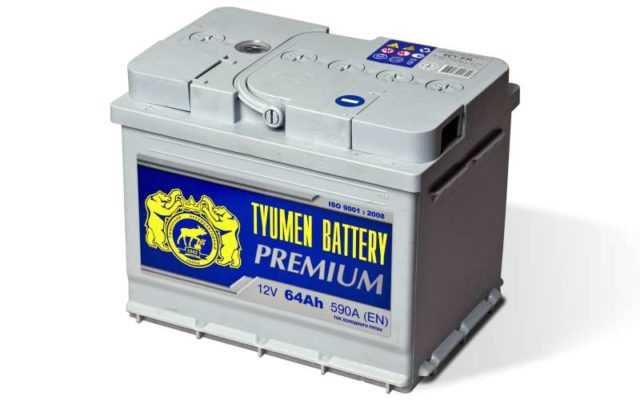

Поиск маркировки на корпусе аккумулятора
Искомое значение обозначается как «Ah» или «A·h» и сопровождается числовым значением – например, 55Ah, 74Ah или 100Ah. Эта цифра указывает номинальную ёмкость аккумулятора при разряде в течение 20 часов при температуре +25°C. Маркировка обычно располагается на верхней части корпуса или сбоку, ближе к клеммам.
Если аккумулятор импортного производства, маркировка может быть выполнена на английском языке. В этом случае стоит искать аббревиатуры «Capacity», «Nominal Capacity» или просто «Ah». На некоторых моделях может быть указано несколько значений ёмкости при разных токах разряда – для оценки используется значение при 20-часовом режиме (C20).
Если маркировка стёрта, повреждена или отсутствует, стоит обратить внимание на рельефные оттиски на пластике корпуса, особенно вблизи заводских штампов и кодов партии. На некоторых промышленных аккумуляторах информация о ёмкости наносится в скрытых зонах, например, под съёмными крышками или защитными элементами.
Важно проверять, не относится ли значение, указанное на корпусе, к пусковому току (CCA или EN), который не имеет отношения к ёмкости. Эти обозначения могут быть рядом, но различаются по единицам измерения: ампер-часы (Ah) против ампер (A).
Расчёт ампер часов по ёмкости и напряжению
Формула для расчёта:
- Ah = Wh / V
Например, если на корпусе указано 96 Wh и 12 В, то расчёт будет следующим:
- Ah = 96 / 12 = 8 А·ч
Этот метод подходит для аккумуляторов ноутбуков, ИБП, электротранспорта и других устройств, где производитель указывает ёмкость в ватт-часах, но не указывает ампер-часы напрямую.
Важно учитывать:
- Если напряжение указано как диапазон (например, 3.6–4.2 В), использовать номинальное значение, наиболее близкое к рабочему – обычно среднее из диапазона.
- Не путать пиковое напряжение с номинальным – для расчётов подходит только номинальное напряжение.
- Если указано только мА·ч (миллиампер-часы), их следует делить на 1000 для перевода в А·ч: 2200 мА·ч = 2.2 А·ч.
Для батарейных сборок с последовательным соединением элементов необходимо учитывать суммарное напряжение, а при параллельном – суммарную ёмкость, прежде чем производить расчёт Ah.

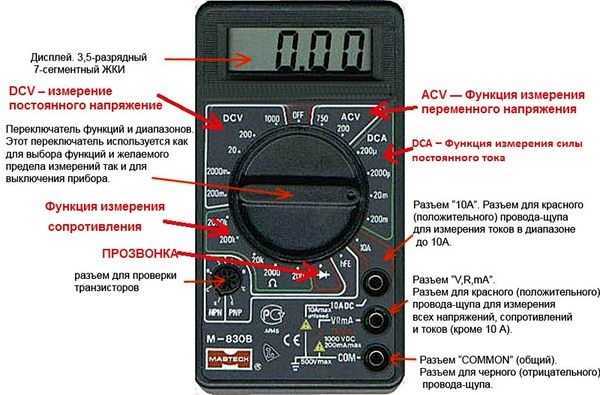

Использование мультиметра для измерения остаточной ёмкости

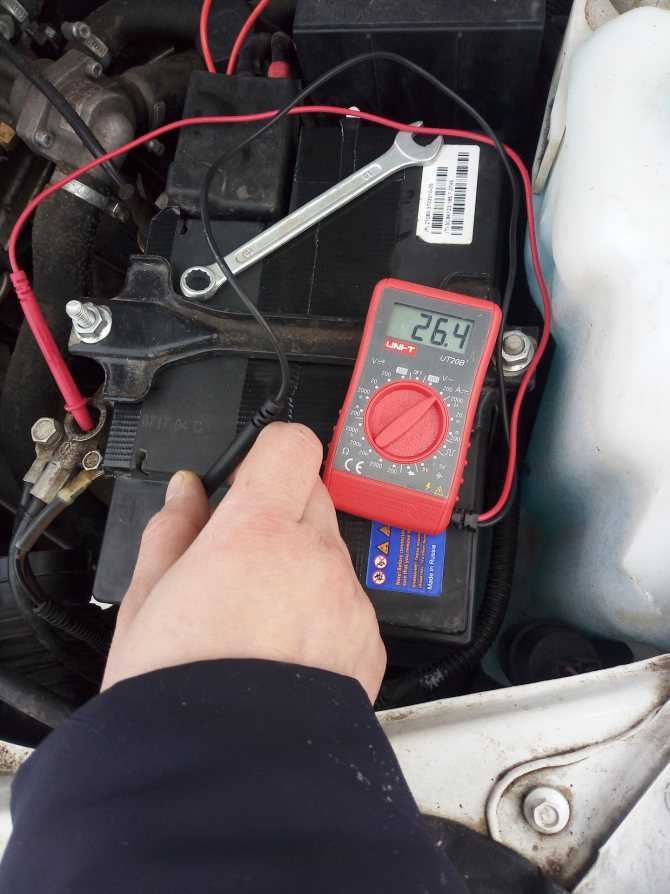

Мультиметр не показывает ампер-часы напрямую, но позволяет получить ключевые параметры, по которым можно приблизительно оценить остаточную ёмкость аккумулятора. В первую очередь важно измерить напряжение без нагрузки. Для этого щупы мультиметра подключают к клеммам аккумулятора в режиме постоянного напряжения (DCV). Например, для 12-вольтового свинцово-кислотного аккумулятора показания 12.6–12.8 В соответствуют полностью заряженному состоянию, а 11.8–12.0 В – близкому к разряду.
Далее следует измерение напряжения под нагрузкой. Подключается нагрузочный резистор или, при отсутствии, включают штатное устройство (например, лампу), затем фиксируют падение напряжения за 10–20 секунд. Сильное проседание напряжения указывает на высокий внутренний импеданс и потерю части ёмкости.

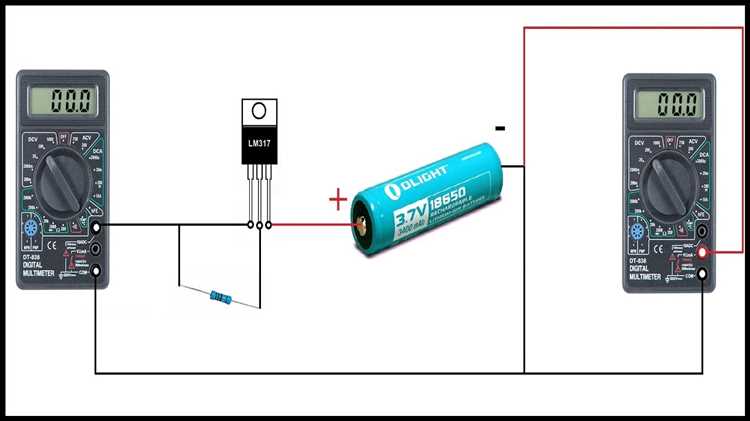

Для получения более точной оценки остаточной ёмкости можно выполнить тест разряда. В этом случае аккумулятор разряжается известной нагрузкой (например, лампой на 5 Вт при 12 В = ~0.42 А), а мультиметром измеряется ток (режим DC А) и время до достижения критического напряжения (обычно 10.5 В для 12 В АКБ). Умножив ток на время в часах, получают остаточную ёмкость в ампер-часах:
| Ёмкость (А·ч) = Ток (А) × Время (ч) |
Важно следить за тем, чтобы нагрузка была стабильной, а аккумулятор не перегревался в процессе. Также стоит учитывать, что такой метод может ускорить износ батареи, особенно при глубоком разряде. Поэтому его применяют преимущественно для оценки состояния старых или подозрительных аккумуляторов.
Проверка параметров через зарядное устройство с функцией диагностики
Современные зарядные устройства с функцией диагностики позволяют измерять ключевые параметры аккумулятора без его разборки или разрядки. Для этого достаточно подключить батарею к устройству и выбрать соответствующий режим тестирования, обычно обозначаемый как «тест батареи» или «диагностика».
В процессе проверки отображаются значения напряжения в состоянии покоя, внутреннего сопротивления и остаточной ёмкости. Напряжение ниже 11,8 В указывает на глубокий разряд, при котором оценка ёмкости будет неточной. Значение внутреннего сопротивления выше 15 мОм свидетельствует о деградации пластин и снижении отдачи тока.
Некоторые модели зарядных устройств автоматически рассчитывают остаточную ёмкость в ампер-часах на основе токовой нагрузки и времени разряда, проводимого в рамках теста. Эти данные позволяют напрямую судить о фактической ёмкости по сравнению с номинальной.
Для достоверной оценки рекомендуется проводить тест при температуре около +20 °C и после полного заряда аккумулятора. Устройства, поддерживающие анализ пускового тока (CCA), дополнительно оценивают способность батареи запускать двигатель при высокой нагрузке, что также связано с фактической ёмкостью.
Важно использовать зарядные устройства, поддерживающие тип батареи (свинцово-кислотные, AGM, гелевые), так как алгоритмы диагностики различаются. Неправильный выбор может исказить результаты проверки.
Определение ампер часов по времени разряда и силе тока
Для вычисления ёмкости аккумулятора в ампер-часах используется формула: C = I × t, где C – ёмкость (Ah), I – сила тока разряда (A), t – время разряда (часы). Метод требует стабильной нагрузки и точного контроля параметров в процессе испытания.
Например, если аккумулятор разряжается током 2 ампера в течение 3,5 часа до порогового напряжения (обычно 10,5 В для 12-вольтовых свинцово-кислотных аккумуляторов), его фактическая ёмкость составляет 7 Ah. Важно фиксировать момент окончания разряда при достижении минимально допустимого напряжения, чтобы не допустить глубокого разряда, способного повредить батарею.
Для точности рекомендуется использовать электронную нагрузку или лампу с известным потреблением, а также мультиметр или логгер для постоянного контроля напряжения. Измерения проводятся при температуре, близкой к номинальной (обычно +20 °C), так как холод снижает доступную ёмкость.
Полученные данные позволяют оценить остаточную ёмкость аккумулятора, особенно при сравнении с номинальной. Если реальный результат значительно ниже, это свидетельствует о деградации батареи или неправильной эксплуатации.
Сравнение характеристик с аналогичными аккумуляторами
Для точного определения ампер-часов аккумулятора важно сопоставить его параметры с техническими характеристиками схожих моделей. Обычно производители указывают ёмкость в ампер-часах, которая должна соответствовать типу, размеру и химическому составу аккумулятора.
Например, литий-ионные аккумуляторы типоразмера 18650 часто имеют ёмкость от 2000 до 3500 мА·ч, в то время как свинцово-кислотные аккумуляторы одинакового габарита могут иметь значительно меньшую ёмкость из-за иной плотности энергии.
При сравнении следует учитывать напряжение аккумулятора и условия эксплуатации: одинаковая ёмкость при разных напряжениях приведёт к различной общей энергии (Вт·ч). Для оценки ампер-часов ориентируйтесь на модели с аналогичным напряжением и применением.
Если на аккумуляторе отсутствует маркировка ёмкости, сравните его физические размеры и вес с известными аналогами. Более тяжёлые аккумуляторы часто обладают большей ёмкостью, особенно в свинцово-кислотных и литий-полимерных типах.
При подборе аналога учитывайте также особенности внутреннего сопротивления и уровень саморазряда, так как они влияют на реальную доступную ёмкость. Рекомендуется сверять результаты измерений с паспортными данными аналогичных аккумуляторов, чтобы избежать переоценки или занижения ампер-часов.
Учет условий эксплуатации при определении ёмкости
Ёмкость аккумулятора напрямую зависит от условий эксплуатации, что влияет на точность определения ампер-часов. Для адекватной оценки необходимо учитывать следующие параметры:
- Температура окружающей среды: При понижении температуры химические реакции в аккумуляторе замедляются, что снижает его эффективную ёмкость до 20-30% при -20 °C. При повышении температуры выше +40 °C ускоряется деградация, что снижает ресурс.
- Режим нагрузки: Ёмкость при высоких токах разряда уменьшается из-за эффекта пикового разряда. Например, при токах более 1С фактическая ёмкость может упасть на 10-25% по сравнению с номиналом.
- Глубина разряда (DoD): Частый глубокий разряд сокращает рабочий ресурс и снижает реальную ёмкость. При разряде не более 50% аккумулятор сохраняет заявленную ёмкость дольше.
- Состояние аккумулятора (SOH): Со временем внутреннее сопротивление растет, ёмкость уменьшается. Для определения актуальной ёмкости необходимо учитывать количество циклов и срок эксплуатации.
Для точного измерения рекомендуется проводить разряд при температуре +20…+25 °C с постоянным током, соответствующим 0,2-0,5C. Результаты следует корректировать с учётом фактических условий эксплуатации.
- Перед тестом аккумулятор должен быть полностью заряжен и отдохнувшим минимум 2 часа.
- Измерять время разряда при фиксированном токе до достижения порогового напряжения.
- Расчёт ёмкости: произведение тока разряда на время до срабатывания порога напряжения.
- Сравнивать полученные данные с номиналом с учётом поправок на температуру и режим эксплуатации.
Такой подход позволит определить реальную ёмкость аккумулятора с учётом условий его работы и избежать ошибок, связанных с эксплуатационными особенностями.
Вопрос-ответ:
Как узнать ёмкость аккумулятора без специального оборудования?
Определить количество ампер часов можно, ориентируясь на маркировку на корпусе аккумулятора. Обычно производители указывают ёмкость в формате Ah, например, 12Ah или 50Ah. Если маркировки нет, можно оценить ёмкость по времени, за которое аккумулятор полностью разряжается при известной нагрузке, записав силу тока и время работы. Такой метод требует точного измерения силы тока и времени, чтобы рассчитать ёмкость по формуле: Ампер-часы = Сила тока (А) × Время разряда (ч).
Какие факторы влияют на точность определения ампер часов через время разряда?
На точность влияют стабильность нагрузки, уровень заряда аккумулятора и температура окружающей среды. При колебаниях тока или нестабильном напряжении результаты измерений могут быть искажены. Кроме того, аккумуляторы стареют, и их ёмкость уменьшается, что тоже влияет на итоговый показатель. Для повышения точности рекомендуется использовать постоянную нагрузку и измерять в условиях комнатной температуры.
Можно ли использовать мультиметр для измерения ёмкости аккумулятора напрямую?
Обычный мультиметр не способен напрямую измерить ёмкость аккумулятора, поскольку он измеряет напряжение, сопротивление и ток в конкретный момент времени. Для определения ёмкости нужна информация о длительности разряда при постоянном токе. Однако с помощью мультиметра можно контролировать напряжение аккумулятора во время разряда и таким образом приблизительно оценить состояние его заряда.
Как подобрать аккумулятор с нужной ёмкостью для определённого устройства?
Для выбора аккумулятора учитывают потребляемую устройством силу тока и время работы без подзарядки. Зная эти параметры, рассчитывают требуемую ёмкость по формуле: ёмкость (Ah) = ток (A) × время работы (ч). При выборе рекомендуется добавить запас ёмкости на износ и условия эксплуатации, чтобы аккумулятор не разряжался полностью и дольше служил. Также важно сравнить габариты и напряжение нового аккумулятора с техническими требованиями устройства.
