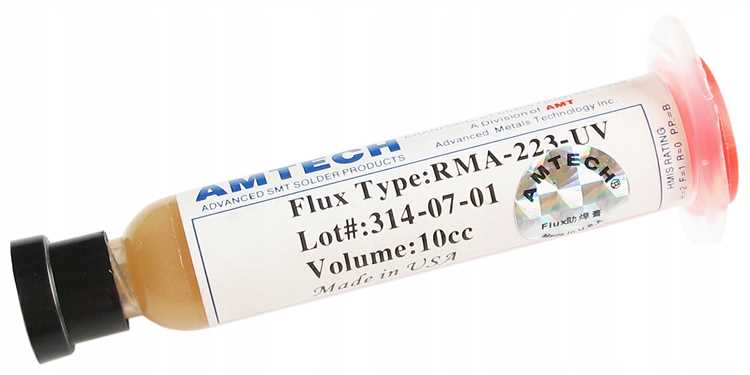

Flux rma 223 для чего

Флюс Flux RMA 223 представляет собой неочищаемый состав на основе смолы с низкой активностью. Он применяется преимущественно при ручной пайке, ремонте печатных плат и поверхностном монтаже компонентов (SMD). Благодаря своей тиксотропной консистенции и термостабильности, флюс обеспечивает качественное смачивание без избыточного разбрызгивания даже при высокотемпературной пайке.

RMA 223 не требует отмывки после использования, что особенно важно при работе с многослойными платами или в условиях ограниченного доступа к месту пайки. Остатки флюса после термической обработки остаются нейтральными и не оказывают коррозионного воздействия на элементы платы. Это делает его предпочтительным выбором при пайке чувствительных к загрязнению узлов, таких как коннекторы, микросхемы и контактные площадки BGA.

Флюс удобен в нанесении с помощью шприца или дозатора. Он сохраняет свои свойства при длительном хранении в герметичной упаковке, при температуре от 5 до 25 °C. Перед применением рекомендуется выдержать флюс при комнатной температуре не менее 30 минут после извлечения из холодильника – это предотвращает конденсацию влаги на поверхности и стабилизирует вязкость.

Для достижения наилучшего результата пайки рекомендуется использовать Flux RMA 223 в сочетании с бессвинцовым припоем с температурой плавления от 215 до 230 °C. При работе с микропайкой, где требуется высокая точность, флюс демонстрирует стабильную адгезию к металлизированным поверхностям без стекания или стекловидных включений после отверждения.

Подготовка поверхности перед нанесением Flux RMA 223

Эффективность флюса RMA 223 напрямую зависит от состояния обрабатываемой поверхности. Перед нанесением важно полностью удалить следы окислов, загрязнений и старого припоя. На участках с остатками масел или пальцевых отпечатков флюс теряет активность, снижая качество пайки.

Для очистки используется изопропиловый спирт (не менее 99,7%). Поверхности протираются безворсовыми салфетками или чистыми ватными палочками, смоченными спиртом. Следует уделить внимание не только пинам и площадкам, но и прилегающим участкам, где возможен капиллярный эффект и растекание флюса.

Если на контактных площадках присутствует окисел, рекомендуется провести механическую очистку микробрашем или стекловолоконной кистью. После этого необходимо повторно обезжирить участок спиртом, удаляя мельчайшие частицы абразива и продукты коррозии.

Перед нанесением флюса температура поверхности должна соответствовать комнатной (около 20–25 °C). Конденсат или повышенная влажность существенно ухудшают смачиваемость и адгезию флюса к металлу.

После завершения подготовки наносить флюс следует как можно скорее, чтобы избежать повторного загрязнения. Использование RMA 223 на неподготовленных поверхностях приводит к ухудшению пайки, образованию непропаев и повышенному количеству остатков после термообработки.

Методы точечного и дозированного нанесения флюса

Для обеспечения точности при пайке чувствительных компонентов с использованием Flux RMA 223 применяются различные методы дозированного нанесения. Выбор метода зависит от конструкции платы, плотности монтажа и характеристик самого флюса.

• Шприцевой метод. Флюс подаётся вручную через шприц с тонкой иглой диаметром 0,2–0,5 мм. Этот способ подходит для ремонта, монтажа SMD-компонентов и локального нанесения на труднодоступные участки. Для повышения точности рекомендуется использовать термостойкие иглы из нержавеющей стали.
• Пневматические дозаторы. Обеспечивают стабильную подачу капель фиксированного объёма под действием сжатого воздуха. Настройка времени импульса позволяет контролировать размер каждой порции. Метод эффективен при повторяющихся операциях и серийном производстве.
• Дозаторы с винтовой подачей. Используются при необходимости высокой точности и равномерности. Подача флюса происходит за счёт вращения шнека. Система устойчива к изменению вязкости, что особенно актуально при использовании Flux RMA 223 после хранения.
• Диспенсеры с управлением от контроллера. Подходят для автоматизированных линий поверхностного монтажа. Позволяют задавать координаты и объём подачи программно, что исключает человеческий фактор и повышает повторяемость результата.

Перед нанесением необходимо убедиться, что давление подачи и диаметр сопла соответствуют вязкости флюса (для RMA 223 обычно 5000–10000 cps). Также важно следить за тем, чтобы флюс не контактировал с воздухом дольше допустимого времени, иначе может произойти загустевание и засорение системы дозирования.

Применение Flux RMA 223 при пайке микросхем с мелким шагом

Перед пайкой необходимо нанести минимально достаточное количество флюса между контактами, используя шприц с тонкой иглой (например, 25G). Избыточное количество может привести к образованию перемычек, особенно при использовании ручной пайки или инфракрасного прогрева.

Особенно важно контролировать дозировку при реболлинге BGA: капля флюса наносится строго по центру посадочной площадки, чтобы не допустить всплытия шариков припоя и смещения корпуса микросхемы. После пайки остатки флюса RMA 223 можно не удалять, если конструкция не подвержена повышенной влажности. В критичных применениях рекомендуется очистка изопропанолом или специализированными растворителями.

Для повышения точности и снижения риска коротких замыканий при ручной пайке мелкошаговых микросхем рекомендуется использовать паяльную пасту на основе Flux RMA 223 в сочетании с дозатором и термофеном. Такой подход обеспечивает повторяемость результатов и минимизирует ручные погрешности.

Использование флюса при ремонте печатных плат

При локальном ремонте печатных плат с повреждёнными дорожками, оторванными площадками или дефектными пайками использование Flux RMA 223 значительно повышает надёжность восстановленных соединений. Благодаря его средней активности и остаточной чистоте, он особенно эффективен в условиях, когда промывка после пайки ограничена или невозможна.

Во время замены BGA, QFP или SMD-компонентов Flux RMA 223 обеспечивает равномерное растекание припоя, снижает вероятность образования холодных швов и улучшает капиллярное смачивание под корпусом микросхемы. Для тонких дорожек и плотной компоновки предпочтительно использовать шприц-дозатор с тонкой иглой, позволяющей точно направить флюс в зону пайки.

При восстановлении повреждённых контактных площадок перед припоем участок очищают от остатков лака, окислов и старого припоя, затем наносят тонкий слой Flux RMA 223. После этого выполняют припайку лужёного проводника или пятачка, не перегревая участок более 2–3 секунд во избежание отслоений слоёв текстолита.

По завершении ремонта остатки флюса можно оставить, если плата не используется в условиях повышенной влажности или высокого напряжения. При необходимости очистки рекомендуется использовать изопропиловый спирт и щётку с антистатическим ворсом, избегая водных растворов.

Поведение Flux RMA 223 при пайке феном и паяльником

Флюс Flux RMA 223 демонстрирует различные свойства в зависимости от выбранного метода пайки. При пайке термовоздушным феном и классическим паяльником флюс ведёт себя по-разному, что важно учитывать для получения качественного результата.

• При пайке феном:
  • Температурный диапазон активации флюса составляет ~180–210 °C. При достижении этих значений Flux RMA 223 начинает активно вспениваться и растекаться, обеспечивая равномерное покрытие контактной зоны.
  • В условиях направленного воздушного потока флюс не выкипает резко и не разбрызгивается, что позволяет сохранять чистоту вокруг рабочей области.
  • При прогреве до температур выше 240 °C возможна частичная карамелизация остатка, особенно при длительном воздействии. Рекомендуется минимизировать время прогрева.
  • После пайки остаётся прозрачный, слабо липкий осадок, который легко удаляется изопропанолом.

• При пайке паяльником:
  • Оптимальная температура жала – 280–320 °C. При более высоких температурах увеличивается риск перегрева и полимеризации флюса с образованием трудноудаляемых следов.
  • При наличии избыточного флюса возможно образование бурого остатка, особенно при длительном контакте с жалом без подачи припоя.
  • Flux RMA 223 стабильно ведёт себя при повторной пайке – не теряет активных свойств, если не был перегрет в первом цикле.

Для достижения наилучшего результата при работе с Flux RMA 223 рекомендуется:

1. Использовать паяльник с регулировкой температуры и качественным жалом.
2. При пайке феном использовать насадки с узким соплом для локализации потока.
3. Не превышать длительность прогрева – оптимально до 15 секунд в одной точке.
4. Удалять остатки флюса после завершения работ, особенно при монтаже чувствительных компонентов.

Удаление остатков флюса после пайки и их влияние на плату

Для предотвращения повреждений рекомендуется проводить очистку плат сразу после охлаждения. Наиболее эффективным средством является изопропиловый спирт (IPA) с концентрацией не ниже 99%, который растворяет и удаляет остатки флюса без агрессивного воздействия на лаки и печатные материалы.

Очистку проводят с помощью кисточки с мягким ворсом или ультразвуковой ванны при необходимости массовой обработки. При использовании ультразвука важно контролировать время воздействия – оно не должно превышать 3–5 минут, чтобы избежать механических повреждений компонентов.

Остатки флюса, оставленные без удаления, увеличивают риск возникновения токовых утечек и снижают электрическую надежность платы, особенно в условиях повышенной влажности и загрязненности окружающей среды.

Рекомендуется после очистки плату просушить при температуре 50–60 °C в течение 15–20 минут для полного испарения растворителя и предотвращения коррозии под слоями остаточного влагоносителя.

При невозможности удалить флюс полностью, следует использовать флюс с минимальной активностью и низким уровнем остаточных загрязнений, что характерно для Flux RMA 223, однако регулярный контроль состояния платы обязателен в течение эксплуатационного срока.

Сравнение Flux RMA 223 с другими типами флюсов для SMD монтажа

В отличие от активных кислых флюсов (например, на основе галогенидов), Flux RMA 223 не вызывает коррозию медных дорожек и контактов, что критично при высокоточной и долговременной эксплуатации плат. Кислые флюсы требуют обязательной отмывки, тогда как Flux RMA 223 допускает безотмывную пайку, что сокращает технологический цикл и снижает риск повреждения компонентов при очистке.

Водорастворимые флюсы обладают высокой активностью, что улучшает смачивание и качество соединений, но после пайки требуют тщательной отмывки водой для удаления остатков, способных вызывать коррозию и снижение надежности. Flux RMA 223 в этом плане менее требователен к отмывке, обеспечивая стабильную работу без дополнительных операций.

По сравнению с синтетическими безотмывочными флюсами на основе полимерных соединений, Flux RMA 223 обладает лучшей совместимостью с различными припоями, в том числе низкотемпературными и сплавами на основе олова и серебра. Его остатки прозрачны, не кристаллизуются и не создают проблем при визуальном контроле и тестировании плат.

Рекомендуется использовать Flux RMA 223 при монтаже микросхем с мелким шагом, когда важна высокая точность и чистота пайки, а также при монтаже многослойных и гибких плат, где дополнительная очистка нежелательна. Для массового производства с высокой скоростью монтажа Flux RMA 223 обеспечивает баланс активности и удобства, снижая издержки на последующую очистку и ремонт.

Хранение и срок годности Flux RMA 223 в условиях мастерской

Flux RMA 223 необходимо хранить при температуре от +5°C до +25°C, избегая прямого попадания солнечных лучей и резких перепадов температуры. Оптимальная влажность воздуха не должна превышать 60%, чтобы предотвратить ухудшение свойств флюса и развитие микробиологической активности.

Запечатанная упаковка сохраняет стабильные характеристики флюса в течение 12 месяцев со дня производства. После вскрытия контейнера срок годности сокращается до 3 месяцев при условии правильного хранения и минимального контакта с воздухом.

При длительном хранении флюса возможно изменение вязкости и снижение активности компонентов. Перед использованием рекомендуется визуальная проверка на наличие осадка и однородность консистенции. При обнаружении расслоения или резкого запаха флюс применять не следует.

Для уменьшения контакта с воздухом после каждого применения емкость необходимо герметично закрывать. Хранить флюс следует вдали от источников тепла, электростатических разрядов и химически активных веществ, способных вызвать деградацию состава.

Рекомендуется вести учет даты вскрытия упаковки и использовать флюс по принципу FIFO (первым пришел – первым использован). Это минимизирует риск применения устаревшего материала, что критично для обеспечения качества пайки и надежности электронных узлов.

Вопрос-ответ:

Для каких типов пайки подходит флюс Flux RMA 223?

Флюс Flux RMA 223 хорошо подходит для пайки поверхностного монтажа (SMD), а также при работе с компонентами через отверстия (THT). Он обеспечивает хорошее смачивание и качественное соединение как при использовании паяльника, так и при пайке с помощью фена. Его формула снижает вероятность образования окислов, что улучшает качество пайки и уменьшает риск холодных контактов.

Как правильно хранить Flux RMA 223, чтобы сохранить его свойства?

Хранить Flux RMA 223 рекомендуется в плотно закрытой таре, в прохладном и сухом помещении с температурой примерно от +5 до +25 °C. Важно избегать попадания прямых солнечных лучей и резких перепадов температуры. При соблюдении этих условий срок хранения составляет около одного года с даты производства. При длительном хранении возможно некоторое изменение вязкости, но функциональные качества сохраняются.

Можно ли использовать Flux RMA 223 без последующей очистки платы от остатков флюса?

Flux RMA 223 относится к полуреактивным (RMA) флюсам, которые оставляют после пайки минимальное количество неактивных остатков. В некоторых случаях их можно не удалять, особенно если плата не подвергается высоким нагрузкам и не используется в условиях повышенной влажности. Однако для повышения надежности и предотвращения возможной коррозии или снижения изоляционных свойств рекомендуется очистить плату с помощью специальных растворителей или изопропилового спирта.

Какие преимущества Flux RMA 223 имеет при ремонте печатных плат?

При ремонте печатных плат Flux RMA 223 помогает улучшить процесс пайки благодаря своей высокой активности и хорошей смачиваемости. Он облегчает удаление старого припоя и обеспечивает качественное припайку новых компонентов даже на микросхемах с мелким шагом выводов. Также этот флюс минимизирует образование оксидов на контактах и снижает риск коротких замыканий, что особенно важно при ремонте сложной электроники.
