Владельцы Peugeot 206 часто сталкиваются с необходимостью подключения сканера для проверки системы управления двигателем и других электронных блоков. Для этого используется стандартный диагностический разъем OBD-II, через который можно считывать ошибки, проверять показания датчиков и проводить адаптации.
В большинстве модификаций Peugeot 206 разъем располагается в салоне слева от рулевой колонки, под приборной панелью. Он скрыт декоративной крышкой, которую легко снять рукой без применения инструмента. В некоторых версиях, особенно ранних годов выпуска, разъем может быть расположен чуть ниже – рядом с педалью сцепления или за небольшой пластиковой заглушкой.
Полезный совет: перед подключением диагностического оборудования убедитесь, что зажигание включено, но двигатель не работает. Это обеспечит корректное считывание информации и снизит риск повреждения контактов. При использовании адаптера Bluetooth или Wi-Fi следите, чтобы он был плотно зафиксирован в разъеме, иначе могут появиться сбои в передаче данных.
Точное местоположение разъема зависит от комплектации и года выпуска автомобиля, поэтому при поиске стоит внимательно осмотреть область под рулевой колонкой и боковые панели водительского отсека.
Где находится диагностический разъем в Пежо 206
В Пежо 206 диагностический разъем стандарта OBD-II расположен в салоне, под рулевой колонкой. Для доступа к нему необходимо открыть небольшую пластиковую крышку в нижней части панели, рядом с блоком предохранителей.
Разъем имеет форму трапеции и закреплен на штатном месте так, чтобы исключить его смещение. При подключении сканера важно вставлять штекер ровно, чтобы не повредить контакты.
В некоторых версиях автомобиля крышка может фиксироваться на защёлках. Чтобы её снять, достаточно аккуратно поддеть край плоской отверткой или рукой без применения чрезмерного усилия.
Подключение к разъему удобно выполнять при выключенном зажигании. После соединения сканер корректно определяется бортовой системой, и можно приступать к считыванию кодов ошибок.
Расположение разъема в автомобилях до 2001 года выпуска
В Peugeot 206 первых лет выпуска диагностический разъем стандарта OBD находится не под рулевой колонкой, а в менее очевидных местах. Его поиск часто вызывает трудности у владельцев.
- Основное место установки – ниша под пепельницей в центральной консоли. Для доступа необходимо извлечь пепельницу и снять пластиковую заглушку.
- В некоторых версиях разъем смещен ближе к рычагу коробки передач. Он скрыт за съемной крышкой рядом с прикуривателем.
- В комплектациях с левым рулем встречается расположение под бардачком, возле блока предохранителей. Чтобы его увидеть, нужно отодвинуть резиновый уплотнитель и заглянуть за пластиковую панель.
При подключении оборудования убедитесь, что разъем фиксирован надежно: разболтанные контакты в этих моделях встречаются часто и могут мешать установлению соединения.
Место установки разъема в моделях после 2001 года
В автомобилях Peugeot 206, выпущенных после 2001 года, диагностический разъем OBD-II перенесён в салон для быстрого доступа при проведении обслуживания.
- Разъем расположен в нижней части центральной консоли, слева от рулевой колонки.
- Для доступа необходимо открыть небольшую пластиковую крышку или снять заглушку рядом с блоком предохранителей.
- Разъем закреплен горизонтально, контакты обращены наружу, что упрощает подключение сканера без дополнительных удлинителей.
- При установке дополнительного оборудования важно не перекрывать зону вокруг разъема, чтобы сохранить удобство подключения.
Рекомендуется при первом осмотре проверить наличие защитной крышки и отсутствие повреждений контактов, так как от состояния разъема зависит корректность диагностики.
Как найти разъем под рулевой колонкой
В Peugeot 206 диагностический разъем OBD-II расположен под рулевой колонкой, ближе к центральной консоли. Для доступа опустите рулевое колесо в нижнее положение и загляните в пространство над педалями.
Ищите пластиковую колодку прямоугольной формы с 16 контактами. Обычно она закрыта небольшой крышкой или декоративной панелью, закрепленной на защелках. Крышку достаточно поддеть рукой, без инструментов.
Разъем находится слева от педали тормоза, чуть выше уровня колен. Если сразу не видно, проведите рукой вдоль нижней части панели, ориентируясь на углубление в пластике.
Совет: используйте фонарик, чтобы быстрее найти колодку, так как в этом месте часто недостаточно света.
Разъем за крышкой предохранителей: доступ и проверка
В Peugeot 206 диагностический разъем расположен за крышкой блока предохранителей в салоне. Чтобы получить к нему доступ, необходимо открыть крышку, расположенную в нижней части панели слева от рулевой колонки. Крышка фиксируется защелками и легко снимается без применения инструмента.
После снятия крышки разъем OBD-II виден в верхней части ниши, ближе к центральной консоли. Он имеет прямоугольную форму и 16 контактов. Для подключения сканера убедитесь, что защелка коннектора свободна от загрязнений и не имеет механических повреждений.
Перед проверкой рекомендуется отключить зажигание. После подсоединения диагностического оборудования включите зажигание и убедитесь, что связь с блоком управления установлена. Если подключение не происходит, проверьте исправность предохранителей, отвечающих за работу бортовой электроники.
Особенности расположения в версиях с правым рулем
В Пежо 206 с правым рулем диагностический разъем (OBD-II) смещён по сравнению с леворульными моделями. Он находится в нише под рулевой колонкой, ближе к центральной консоли, но всё ещё в зоне водительского пространства.
Для доступа необходимо снять пластиковую накладку под рулём – она крепится на защёлках и винтах. После снятия накладки разъем хорошо виден, закреплён на металлической панели крепления приборной панели.
Расположение обеспечивает удобный доступ для подключения сканера, при этом разъем располагается в небольшом углублении, что снижает риск случайного повреждения или загрязнения.
Важно: в некоторых модификациях с правым рулем разъем может быть дополнительно закрыт защитной крышкой, которую следует аккуратно отжать, чтобы получить полный доступ.
Перед подключением диагностического оборудования рекомендуется проверить напряжение на разъёме и наличие контактов, так как на ранних версиях праворульных моделей возможны заводские отклонения в распиновке.
Что делать, если разъем не обнаружен на штатном месте
В первую очередь осмотрите пространство под рулевой колонкой. Разъём может быть закреплён с обратной стороны декоративной крышки, либо смещён ближе к левой стойке. Обратите внимание на пластиковую панель над педалями – нередко разъём устанавливают именно там.
Если доступ к панели затруднён, аккуратно снимите облицовку – она крепится на клипсах и легко демонтируется при помощи пластикового съемника. После снятия проверьте наличие разъёма или выведенного на него жгута проводов. Разъём может быть частично утоплен в глубину, поэтому используйте фонарик.
В редких случаях, особенно при вмешательстве сторонних сервисов, разъём может быть перемещён в моторный отсек. Проверьте область рядом с блоком предохранителей или аккумулятором. Если разъёма всё равно нет – проверьте под ковром переднего пассажира, где иногда устанавливаются нестандартные версии блоков управления.
Если визуальный поиск результата не дал, воспользуйтесь схемой электропроводки конкретной модификации Peugeot 206. Она поможет отследить расположение шины диагностики. Найти точную схему можно по VIN-коду автомобиля через дилерские базы или специализированные форумы.
Также имеет смысл уточнить, не был ли автомобиль выпущен до обязательного внедрения стандарта OBD-II (до 2001 года для бензиновых версий и до 2004 для дизельных). В таких случаях разъём может быть нестандартного типа или отсутствовать вовсе.
Инструменты для облегчения поиска диагностического разъема
Для точного и быстрого определения местоположения диагностического разъема в Peugeot 206 целесообразно использовать ряд специализированных и подручных инструментов. Это особенно актуально при отсутствии визуального доступа или если разъём скрыт под декоративными элементами салона.
Фонарь с направленным светом позволяет осветить труднодоступные участки под рулевой колонкой, в районе центральной консоли или возле пепельницы. Оптимальны модели с узким пучком света и гибкой ручкой.
Эндоскоп с камерой предоставляет возможность визуального осмотра скрытых полостей без демонтажа обшивки. Используются как USB-модели, подключаемые к смартфону, так и автономные устройства с экраном.
Пластиковые съемники обшивки позволяют без повреждений демонтировать декоративные панели, за которыми может находиться разъём OBD-II. Использование отвёрток недопустимо из-за риска деформации и поломки креплений.
Справочник по конкретной комплектации Peugeot 206 помогает учесть различия между европейскими и азиатскими версиями, а также между бензиновыми и дизельными модификациями. Разъём может смещаться в зависимости от года выпуска и конфигурации приборной панели.
Мультиметр пригодится в случае обнаружения похожих разъёмов – он позволяет проверить наличие питания на контактах 16 и 4, характерных для стандартного OBD-II. При отсутствии напряжения – вероятна ошибка в идентификации или нештатное размещение порта.
Вопрос-ответ:
Где обычно расположен диагностический разъем в Peugeot 206 с левым рулем?
На большинстве моделей Peugeot 206 с левым рулем диагностический разъем стандарта OBD-II расположен под центральной частью приборной панели, чуть левее пепельницы или прикуривателя. Он может быть закрыт пластиковой заглушкой, которую нужно аккуратно поддеть. Некоторые модификации имеют разъем в нижней части консоли между сиденьями, ближе к ручке ручного тормоза.
Можно ли найти диагностический разъем под капотом у Peugeot 206?
У Peugeot 206 диагностический разъем под капотом не устанавливается. Все версии, начиная с выпуска 2001 года, имеют разъем в салоне автомобиля. Если вы не можете найти его в стандартных местах, возможно, он смещён или спрятан за декоративной панелью. Иногда его путают с техническими разъемами в моторном отсеке, которые не предназначены для диагностики через сканер OBD-II.
Диагностический разъем отсутствует на ожидаемом месте. Что делать?
Если разъема нет под пепельницей или на центральной консоли, проверьте пространство под рулевой колонкой — рядом с креплением рулевой колонки к панели приборов. На некоторых европейских модификациях он смещен туда. Также стоит заглянуть под обшивку, если автомобиль побывал в ремонте — иногда разъем утапливают внутрь или закрывают дополнительными накладками.
Какой разъем установлен в Peugeot 206 и совместим ли он с универсальными сканерами?

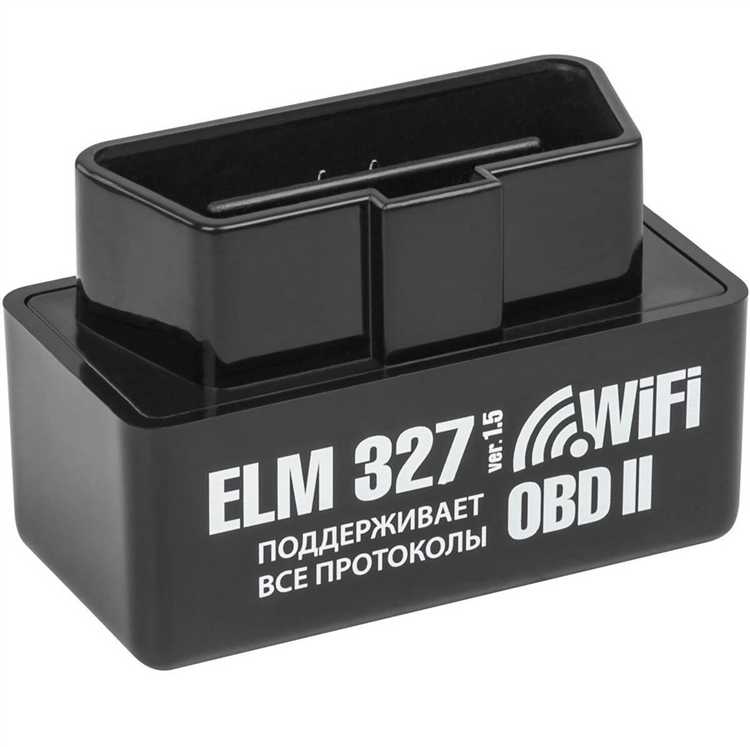

Peugeot 206 оснащается 16-контактным разъемом стандарта OBD-II. Он совместим с большинством универсальных диагностических приборов, включая Bluetooth-адаптеры типа ELM327. Однако для полноценной работы с электроникой Peugeot рекомендуется использовать специализированное программное обеспечение, например, DiagBox или PP2000 — оно поддерживает протоколы, необходимые для доступа к модулям ABS, подушкам безопасности и другим системам.
