Проверка состояния поршней является ключевым этапом диагностики внутреннего состояния двигателя. После снятия головки блока цилиндров, можно получить прямой доступ к поршням, что позволяет провести детальный осмотр на наличие дефектов и повреждений. Этот процесс помогает выявить проблемы, которые могут привести к ухудшению работы двигателя или его поломке в будущем.
Первым шагом в проверке является визуальный осмотр поршней на наличие трещин, сколов или значительных следов износа. Обратите внимание на такие элементы, как стенки поршня, а также поршневые кольца. Если на них есть глубокие царапины или вмятины, это может свидетельствовать о нарушении работы системы смазки или о перегреве двигателя.
Далее следует проверка зазоров между поршнем и стенками цилиндра. Для этого используйте микрометр или щупы. Нормальные зазоры для поршней и цилиндров должны быть в пределах заводских характеристик. Если зазор превышает допустимые значения, это может указывать на износ цилиндров, что потребует их расточки.
Не менее важным этапом является осмотр поршневых колец. Они должны быть целыми, без повреждений, а также легко двигаться в канавках. Если кольца зажаты или изношены, это также потребует замены. Для проверки состояния колец используйте систему щупов для измерения их зазоров, а также убедитесь, что кольца не заблокированы грязью или нагаром.
Также важно обратить внимание на степень износа поршневого пальца и его втулок. Эти элементы должны быть надежно закреплены, без люфта и следов коррозии. Если пальцы и втулки повреждены, это может привести к дополнительным повреждениям других частей двигателя.

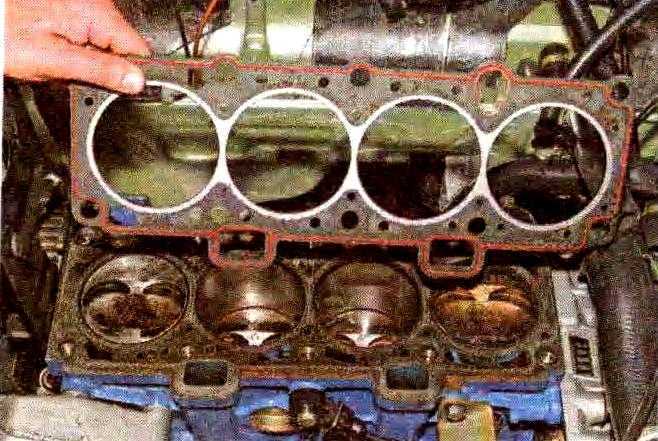

Оценка состояния поршня на наличие трещин и повреждений
Для точной оценки состояния поршня необходимо тщательно осмотреть его на наличие трещин, вмятин и других повреждений, которые могут повлиять на его работу и привести к снижению эффективности двигателя.
1. Осмотр визуально: Начните с тщательной проверки поверхности поршня на наличие видимых трещин. Трещины могут возникнуть из-за перегрева, сильных перегрузок или производственных дефектов. Они чаще всего появляются в области головки поршня, особенно в местах крепления кольца или вокруг каналов для впуска и выпуска. Проверьте поршень на наличие изломов и сколов, которые могут быть следствием воздействия инородных частиц или неправильной работы системы смазки.
2. Использование увеличительных средств: Для более точной диагностики рекомендуется использовать увеличительное стекло или микроскоп. Это позволит обнаружить микротрещины, которые могут быть не видны невооружённым глазом, но со временем приведут к разрушению поршня.
3. Проверьте поверхность поршня на наличие износа: Излишний износ в области боковых стенок может свидетельствовать о неправильной работе поршневых колец или плохом состоянии системы смазки. При этом на поверхности могут быть видны следы перегрева или эрозии материала, что также может указывать на трещины.
4. Применение метода «проверки на свет»: Для поиска микротрещин можно использовать метод просвечивания через поршень с помощью мощного источника света. Этот способ помогает выявить даже незначительные повреждения в материале.
5. Оценка деформаций: Поршень должен быть идеальной круглой формы. При наличии деформаций, таких как искривление или перекос, важно внимательно проверять его на наличие трещин вдоль поврежденных участков. Это особенно актуально для поршней с алюминиевыми сплавами, которые подвержены деформации при перегреве.
6. Использование метода ультразвуковой диагностики: В случае сомнений о наличии скрытых повреждений можно применить ультразвуковую диагностику. Этот метод позволяет точно определить местоположение трещин внутри материала поршня, даже если они не видны на поверхности.
7. Проверка с помощью порошков и флюоресценции: Один из методов обнаружения трещин заключается в применении флюоресцентных красок и порошков. При нанесении специального состава на поршень и последующем его освещении ультрафиолетом, трещины становятся ярко выраженными, что облегчает их обнаружение.
Не забывайте, что даже малейшие трещины могут повлиять на долговечность поршня и двигателя в целом. Поэтому регулярный осмотр и диагностика состояния поршней – это важная часть обслуживания двигателя, которая поможет предотвратить серьезные поломки и снизить риск аварийных ситуаций.

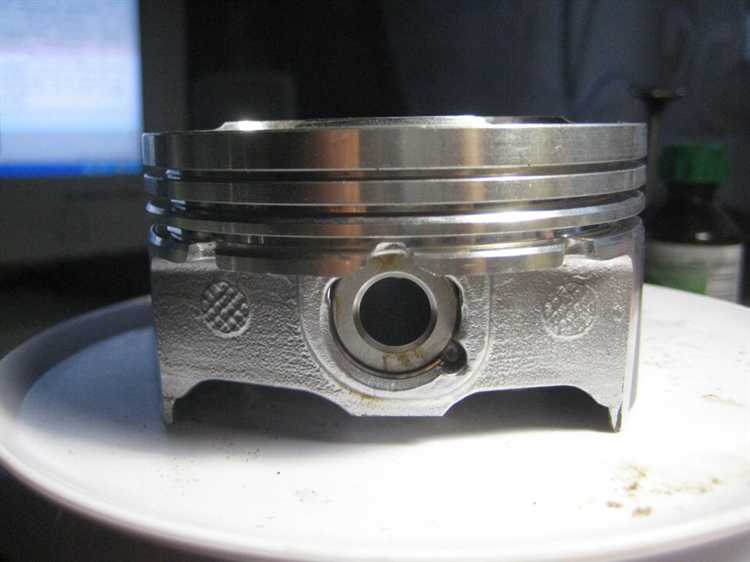

Проверка зазора между поршнем и стенками цилиндра
Для корректной работы двигателя необходимо контролировать зазор между поршнем и стенками цилиндра. Слишком большой зазор приводит к снижению компрессии, а слишком малый – к перегреву и повышенному износу деталей.
Используйте микрометр для измерения диаметра поршня на нескольких участках, чтобы учесть возможное его изменение в процессе эксплуатации. Сравните эти данные с размерами цилиндра, измеренными в нескольких точках вдоль его длины. Разница между этими значениями и будет показывать текущий зазор. Поршень должен быть немного меньше цилиндра, что обеспечивает его свободное движение без заклинивания.
Если зазор превышает допустимые значения, это свидетельствует о чрезмерном износе цилиндра и поршня, что может потребовать ремонта или замены деталей. Допустимый зазор обычно указывается в технической документации, однако в целом для большинства двигателей он варьируется от 0,03 до 0,1 мм.
Не забывайте проверять цилиндр на наличие признаков деформации. Для этого используйте штангенциркуль или внутренний микрометр, чтобы удостовериться в его форме. Даже минимальные отклонения от идеальной круглости могут повлиять на работу двигателя.
Измерение износа поршневых колец
Для точных результатов важно соблюдать следующие шаги. Сначала следует очистить поршень от загрязнений и снять кольца. Затем с помощью микрометра измерьте диаметр кольца в нескольких точках. Если он превышает пределы допустимого износа, это означает, что кольцо изношено и подлежит замене. Пределы износа зависят от типа двигателя, однако обычно они составляют от 0,2 до 0,4 мм.
Следующий этап – измерение износа канавки кольца на поршне. Для этого используйте штангенциркуль. Если канавка изношена более чем на 0,1 мм, это также сигнализирует о необходимости замены кольца.
При проверке состояния колец также обращают внимание на их форму. Кольца должны быть ровными, без вмятин или трещин. Даже небольшие повреждения могут привести к ухудшению компрессии и снижению эффективности работы двигателя.

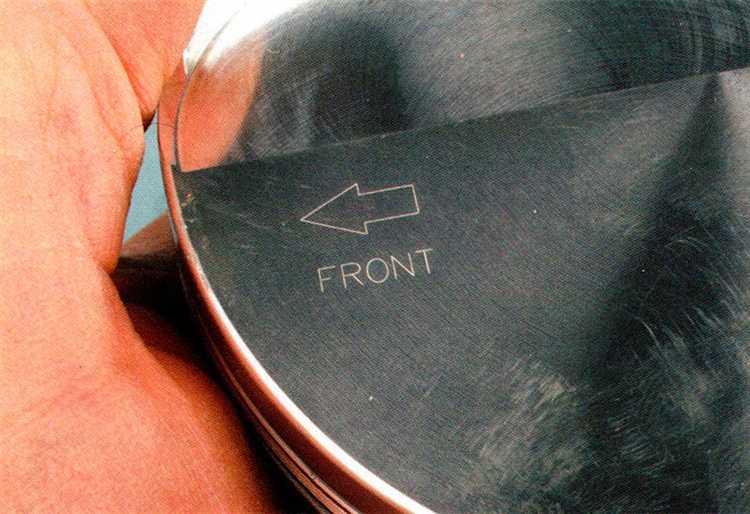

Проверка геометрии поршня на деформацию
1. Проверка на плоскостность: С помощью специальной линейки или штангенциркуля проверяется, насколько поверхность поршня параллельна его основанию. Если в области крепления кольца обнаружены значительные отклонения, поршень деформирован.
2. Измерение радиуса поршня: Используя микрометр, следует измерить радиус поршня в нескольких точках: на верхнем и нижнем кольцевом поясе. Отклонения от нормы могут указывать на неправильное распределение давления в процессе работы двигателя, что вызывает деформацию.
3. Проверка осевого наклона: Наклон поршня можно измерить с помощью угломера. Отклонения больше 0.2 мм на ось цилиндра могут свидетельствовать о неправильном функционировании в процессе работы или нарушении теплообмена.
4. Визуальная проверка: Наличие видимых трещин или вмятин на боковых стенках или рабочей поверхности поршня может свидетельствовать о термических или механических повреждениях, а также неправильной установке поршня в цилиндре.
5. Проверка зазора в кольцах: Поршневые кольца могут искажать геометрию поршня, особенно если они изношены или повреждены. Измерение зазора между кольцом и поршнем с помощью специального инструмента поможет обнаружить признаки деформации.
Если при проверке геометрии поршня обнаружены отклонения от нормы, это может потребовать замены поршня или проведения ремонта двигателя для предотвращения дальнейших повреждений.

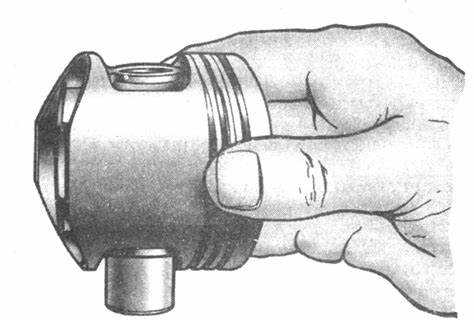

Диагностика износа нижней части поршня
Износ нижней части поршня может существенно повлиять на его работу и привести к снижению компрессии. Основные признаки износа включают потерю формы, наличие царапин, сколов и чрезмерное углубление рабочей поверхности.
Для диагностики износа необходимо внимательно осмотреть нижнюю часть поршня на наличие следов перегрева, таких как темные пятна или окисление металла. Такие изменения свидетельствуют о повышенной температуре в камере сгорания, что может быть вызвано недостаточной смазкой или неправильной настройкой системы охлаждения.
При осмотре следует обратить внимание на кольцевые канавки. Если в этих канавках есть значительные загрязнения или потертости, это указывает на чрезмерный износ поршневых колец и возможные проблемы с их герметичностью.
Используйте измерительные инструменты для проверки диаметра нижней части поршня в нескольких точках. Измерения должны быть сделаны вдоль оси поршня и перпендикулярно к ней, чтобы выявить возможное изменение формы или искривление. Допустимые отклонения от номинальных размеров могут привести к увеличению зазора между поршнем и цилиндром, что снижает эффективность работы двигателя.
Кроме того, важно проверить нижнюю часть поршня на наличие трещин или других повреждений, которые могут возникнуть из-за перегрузки или усталости металла. Для этого потребуется визуальный осмотр с увеличением и использование ультразвуковой диагностики при необходимости.
Если на нижней части поршня обнаружены повреждения или следы деформации, такие поршни следует заменить, чтобы избежать дальнейших проблем в работе двигателя.
Оценка состояния поршневого пальца и втулки
Для правильной работы двигателя важно провести детальную проверку состояния поршневого пальца и втулки. Эти компоненты подвергаются высоким механическим и тепловым нагрузкам, что может привести к износу и повреждениям.
Основные этапы диагностики состояния поршневого пальца и втулки:
- Осмотр на наличие износа и задиров: Поршневой палец должен быть гладким и без следов значительного износа. При наличии задиров или рисок на его поверхности возможно нарушение работы поршня.
- Проверка зазора: Измерьте зазор между поршневым пальцем и втулкой с помощью микрометра. Этот зазор не должен превышать рекомендованных значений, указанных в технической документации.
- Оценка износа втулки: Для проверки втулки выполните измерение её внутреннего диаметра с помощью штангенциркуля. Износ втулки может привести к неравномерному износу поршня и повысить уровень трения.
- Проверка на люфт: Поршневой палец должен быть жестко фиксирован в втулке, без люфта. Если люфт присутствует, это свидетельствует о повреждении втулки или несоответствии её размера.
- Проверка деформации пальца: Поршневой палец должен сохранять свою форму, без явных признаков деформации или перегрева. Необходимо также проверять его на наличие коррозии, особенно в области, которая подвергается контакту с маслом и другими жидкостями.
Если при проверке были обнаружены значительные отклонения от норм, поршневой палец и втулка требуют замены, чтобы избежать дальнейших повреждений двигателя и его деталей.
Методы проверки компрессии после установки поршней
После установки поршней важно провести проверку компрессии для оценки правильности работы двигателя. Это можно сделать с помощью компрессометра, который измеряет давление в цилиндре при старте двигателя. Для выполнения проверки выполните следующие шаги:
1. Снимите свечи зажигания, чтобы предотвратить зажигание топливной смеси при проверке.
2. Установите компрессометр в отверстие для свечи в одном из цилиндров.
3. Поверните коленчатый вал с помощью стартерного мотора, чтобы прокачать воздух через цилиндр и получить показания давления. Количество оборотов обычно составляет 4-5 за пуск.
4. Повторите процедуру для каждого цилиндра, чтобы убедиться в равномерности компрессии по всем цилиндрам.
5. Проверьте показания на приборе. Нормальная компрессия для большинства двигателей должна быть в пределах 10-14 бар (150-200 psi). Если давление значительно ниже этих значений, это может указывать на проблемы с уплотнением поршней, кольцевыми системами или цилиндрами.
В случае обнаружения низкой компрессии в одном или нескольких цилиндрах, выполните следующие действия для диагностики:
1. Проверьте состояние поршневых колец и их правильную установку.
2. Осмотрите поршень на наличие трещин и повреждений, особенно в области канала для поршневого пальца.
3. Используйте метод «мокрой» компрессии, при котором в цилиндр заливается небольшое количество масла перед повторной проверкой. Если компрессия увеличится, это может свидетельствовать о повреждении колец.
Внимание к каждому этапу проверки и точность измерений позволяют получить полное представление о состоянии двигателя после установки новых поршней.
Вопрос-ответ:
Как проверить поршни на наличие трещин после снятия головки двигателя?
Для проверки поршней на наличие трещин, нужно внимательно осмотреть каждую деталь. Обратите внимание на внешние и внутренние поверхности поршней. Трещины могут проявляться в виде видимых линий, особенно в местах, где поршень подвергается высоким нагрузкам, например, на верхней части или в каналах для поршневых колец. Для более точной диагностики можно использовать увеличительное стекло или специальную ультразвуковую аппаратуру, которая поможет выявить микротрещины.
Как правильно измерить зазор между поршнем и цилиндром после установки?
Зазор между поршнем и стенками цилиндра измеряется с помощью микрометра или специализированного измерительного инструмента, который позволяет точно зафиксировать величину зазора. Важно провести измерения в нескольких точках по окружности цилиндра, так как износ может быть неравномерным. Результаты следует сравнить с допустимыми нормами, указанными в технической документации для конкретной модели двигателя. Если зазор превышает норму, это может свидетельствовать о необходимости замены поршней или цилиндра.
Как проверить износ поршневых колец при снятой головке двигателя?
Износ поршневых колец можно проверить визуально, осмотрев их на предмет следов коррозии, сколов или чрезмерного износа. Для этого нужно снять кольца с поршней и внимательно осмотреть их рабочие поверхности. Также полезно измерить толщину колец с помощью микрометра, чтобы убедиться в их соответствии стандартам. Если кольца сильно изношены или имеют механические повреждения, их следует заменить.
Как проверить состояние поршневого пальца и втулки?
Для проверки поршневого пальца необходимо внимательно осмотреть его на наличие износа, следов коррозии или деформации. Поршневой палец должен быть ровным, без изгибов и выработки. Для проверки втулки необходимо установить палец в втулку и проверять люфт. Если люфт превышает норму, это может означать, что втулка изношена и требует замены. Также стоит обратить внимание на зазор между пальцем и втулкой — если он слишком велик, это также указывает на износ.
Как правильно оценить компрессию в цилиндре после установки поршней?
Для оценки компрессии в цилиндре нужно использовать компрессометр. Он устанавливается в свечное отверстие и позволяет измерить давление в цилиндре. Для корректной проверки важно, чтобы двигатель был в рабочем состоянии, но не запускался до проведения теста. Сначала необходимо прокачать двигатель несколько раз, чтобы все клапаны и кольца заняли свои рабочие положения. Затем замеряется максимальное давление, которое не должно значительно отличаться от нормы. Снижение компрессии может свидетельствовать о проблемах с кольцами, клапанами или поршнями.
