Раздаточная коробка трактора ТО 30 – ключевой элемент трансмиссии, отвечающий за распределение крутящего момента между ведущими мостами. При появлении шумов, утечек масла или затруднённого переключения режимов необходима полная разборка узла для диагностики и устранения неисправностей. Без вскрытия корпуса невозможно оценить износ шестерён, подшипников и синхронизирующих элементов.
Перед началом работ важно слить масло из коробки, очистить внешнюю поверхность от загрязнений и убедиться в наличии необходимых инструментов: съёмника стопорных колец, воротка, набора головок, медного молотка, монтажных лопаток и измерительного штангенциркуля. Все действия проводятся при отключённом двигателе и соблюдении техники безопасности. Место ремонта должно быть сухим и иметь ровную горизонтальную поверхность.
Разбор начинается с демонтажа фланцев карданных валов и крышек корпуса. Далее выполняется последовательное извлечение валов, шестерён, подшипников и уплотнительных элементов. Каждый снятый компонент необходимо промаркировать и отложить в отдельную ёмкость, избегая путаницы при обратной сборке. Особое внимание следует уделить фиксации положения регулировочных шайб и зазорных втулок.
По мере разбора требуется визуально оценивать состояние зубьев, наличие сколов, следов перегрева или выкрашивания. Измерение люфтов и зазоров проводится с использованием щупов и микрометра. Не допускается установка изношенных деталей обратно – при необходимости они заменяются на оригинальные или рекомендованные заводом-изготовителем аналоги.
Подготовка инструмента и рабочего места для разборки
Перед началом работ необходимо обеспечить доступ к чистой, освещённой и сухой зоне не менее 3 м², исключающей попадание пыли и влаги на детали. Поверхность верстака следует застелить технической тканью или резиновым ковриком, чтобы предотвратить скольжение компонентов и их повреждение.
Из основного инструмента потребуется: набор торцевых головок от 10 до 27 мм, трещотка с удлинителями, крестообразные и плоские отвертки длиной не менее 150 мм, монтажные лопатки, молоток с мягким бойком (желательно резиновый), съёмники стопорных колец и съёмник подшипников внутреннего захвата.
Для очистки деталей потребуется металлическая щётка, аэрозольный очиститель без остатка (например, на основе изопропилового спирта), ветошь без ворса, ёмкость для слива масла объёмом не менее 5 литров и перчатки нитриловые для исключения контакта кожи с техническими жидкостями.
Отдельно следует подготовить маркировочные стикеры или несмываемый маркер для пометки деталей и их ориентации. Для хранения мелких компонентов удобно использовать лотки с ячейками или магнитный коврик.
Рабочее место должно быть оборудовано настольной лампой с регулируемым углом наклона и контейнером для отработанных расходников, чтобы исключить захламление зоны. При наличии – использовать моментный ключ для точной фиксации крепежа при сборке.
Снятие раздаточной коробки с трактора ТО 30
Перед началом работ убедитесь, что трактор установлен на ровной площадке, двигатель заглушен, а аккумулятор отключён. Разгрузите трансмиссию, сняв карданные валы и освободив раздаточную коробку от внешних соединений.
Снимите заднюю защиту (если установлена), используя ключ на 17 мм для откручивания крепёжных болтов. Затем отсоедините рычаги управления раздаточной коробкой, предварительно пометив их положение для последующей корректной сборки. Открутите тяги с помощью ключа на 13 мм.
Слейте масло из корпуса раздатки через сливную пробку. Используйте ёмкость не менее 5 литров, чтобы избежать разлива. Пробка может требовать шестигранник на 10 мм или ключ с квадратом.
Демонтируйте карданные валы, фиксирующиеся на фланцах с помощью болтов М10. Применяйте проникающую смазку при наличии коррозии. Обязательно фиксируйте валы от проворачивания при откручивании, используя монтажку или помощника.
Открутите крепления раздаточной коробки к коробке передач. Обычно используется 6–8 болтов М12, доступ к которым ограничен, особенно в нижней части. Применяйте удлинители и шарнирные головки для трещотки. При необходимости демонтируйте часть пола кабины или сиденье.
Поддержите раздаточную коробку домкратом или съёмником. Вес узла может превышать 35 кг, что делает ручное снятие небезопасным. После этого аккуратно отделите раздатку от коробки передач, убедившись, что шлицевые соединения выходят без усилия. При залипании – не применяйте удары, а воспользуйтесь рычагом с прокладкой из мягкого металла.
После снятия раздаточную коробку перенесите на верстак с надёжным креплением для дальнейшей разборки. Поверхность должна быть чистой и защищённой от попадания грязи внутрь корпуса.
Очистка корпуса и проверка состояния внешних элементов
Перед началом разборки раздаточной коробки необходимо тщательно очистить её наружную поверхность от загрязнений, масла и пыли. Используется металлическая щётка средней жёсткости, ветошь и очиститель на основе растворителя, например, керосин или дизельное топливо. Очистка проводится поэтапно: сначала удаляются крупные загрязнения, затем остатки масляной плёнки.
Особое внимание уделяется зонам крепления, сопрягаемым поверхностям и местам с возможными трещинами. Не допускается использование абразивных материалов, способных повредить литой корпус.
После очистки выполняется визуальный осмотр корпуса на наличие трещин, следов коррозии, деформаций, подтёков масла. Проверяются резьбовые соединения: отсутствие срыва витков, наличие полного захода крепёжных элементов и сохранность резьбы. Осматриваются контрольные пробки и сапуны – они не должны быть засорены, деформированы или повреждены механически.
Проверяются места установки сальников и прокладок на отсутствие задиров, заусенцев и признаков преждевременного износа. Корпус не должен иметь сколов по краям и в местах прилегания к другим агрегатам. Выявленные дефекты фиксируются для последующего ремонта или замены элементов.
Разбор корпуса и демонтаж крышек
Перед разборкой корпуса раздаточной коробки ТО 30 необходимо обеспечить свободный доступ ко всем креплениям и тщательно очистить поверхность от грязи и масла. Это позволит избежать попадания абразивных частиц внутрь при снятии крышек.
Сначала демонтируется верхняя крышка. Используйте ключ на 17 для поочередного отворачивания всех болтов по периметру, двигаясь крест-накрест, чтобы избежать перекоса. После ослабления крепежа аккуратно подденьте крышку монтажной лопаткой, избегая чрезмерного усилия. При залипании крышки проверьте наличие герметика или возможных прикипевших участков.
После снятия верхней крышки визуально осмотрите уплотнительную поверхность. При наличии остатков герметика удалите их деревянным или пластиковым шпателем, не повреждая плоскость. Оцените состояние прокладки: если она повреждена, потребуется её замена при сборке.
Затем снимается боковая крышка с рычагами управления. Отключите тягу переключения, предварительно зафиксировав положение рычага. Снимите стопорные кольца с валов, если они предусмотрены конструкцией. Используйте ключи на 13 и 14 в зависимости от модели. Демонтаж проводится аккуратно, без рывков, чтобы не повредить втулки и посадочные поверхности валов.
При снятии задней крышки, закрывающей выходной вал, необходимо предварительно слить остатки масла через сливное отверстие. Отверните крепёж, снимите крышку и извлеките уплотнительное кольцо, зафиксировав его состояние. Износ колец, трещины или деформация являются основанием для замены.
Завершив демонтаж всех крышек, проверьте целостность резьбовых соединений, отсутствие задиров на направляющих втулках и посадках. Любые следы коррозии или повреждений следует устранить до следующего этапа – извлечения внутренних элементов корпуса.

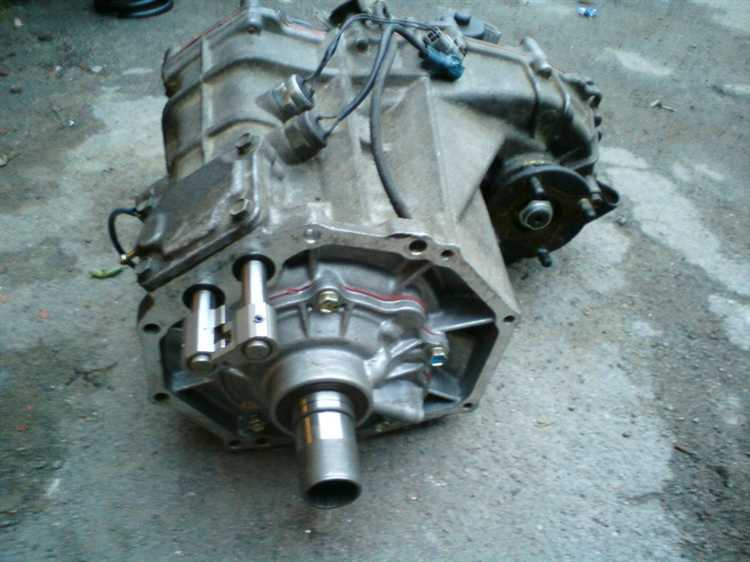

Извлечение валов, шестерён и подшипников
Перед демонтажем необходимо убедиться, что корпус раздаточной коробки полностью освобождён от масла и грязи, а все крепёжные элементы крышек сняты. Работы проводятся при помощи съёмников, мягких медных молотков и выколоток.
Сначала извлекается промежуточный вал. Для этого снимается стопорная шайба и аккуратно выбивается вал через соответствующее отверстие в корпусе. Следует контролировать положение шестерён на валу, чтобы не допустить их повреждения. После удаления вала шестерни снимаются вручную или при помощи тонкого съёмника, если они плотно сидят на шлицах.
Главный ведущий вал удаляется после извлечения наружного подшипника. При необходимости подшипник поддевается съёмником с захватом по внутреннему кольцу. Не допускается передача усилия через сепаратор. Шестерня главного вала может иметь шпонку – при демонтаже её следует зафиксировать и аккуратно снять без перекоса.
Задний вал демонтируется аналогично: сперва снимаются стопорные кольца и фиксирующие шайбы, затем вал извлекается выколоткой. Подшипники снимаются только после оценки их состояния: если износ не превышает допустимого, они могут остаться на валу до последующей установки.
Все снятые элементы необходимо разложить на чистой поверхности в порядке демонтажа. Это упростит дальнейшую сборку и предотвратит путаницу в расположении шестерён и втулок. При обнаружении следов износа, трещин или задиров детали подлежат обязательной замене.
Диагностика износа деталей и выявление повреждений
При разборке раздаточной коробки ТО 30 основное внимание уделяется контролю состояния валов, шестерён и подшипников. Диагностика начинается с визуального осмотра на наличие трещин, задиров, выработок и других механических повреждений.
- Валы проверяются на отсутствие деформаций и износа шлицев. Для контроля прямолинейности используется индикатор часового типа с допуском не более 0,05 мм на длине измерения.
- Шестерни осматриваются на зубья: выявляются сколы, закраины, трещины и чрезмерный износ профиля. Измерение толщины зуба производится микрометром, допустимый износ не должен превышать 0,3 мм относительно номинального размера.
- Подшипники оцениваются по степени люфта и плавности вращения. Проверка проводится вручную с обязательным контролем на наличие заеданий и повреждений сепаратора.
Для выявления микротрещин рекомендуется применять методы магнитопорошкового контроля, особенно на ответственных деталях, подверженных высоким нагрузкам.
- Удалить загрязнения и смазку с поверхности деталей.
- Провести визуальный осмотр с помощью увеличительных приборов.
- Измерить геометрические параметры контрольными инструментами.
- Проверить подшипники на свободное вращение и отсутствие люфта.
- При необходимости выполнить магнитопорошковый или ультразвуковой контроль.
При обнаружении критического износа или повреждений детали подлежат замене. Рекомендуется фиксировать результаты диагностики в техническом журнале для дальнейшего анализа и планирования ремонта.
Упорядочивание снятых компонентов и подготовка к сборке
После полного демонтажа раздаточной коробки ТО 30 необходимо аккуратно упорядочить все снятые детали для облегчения последующей сборки и контроля состояния.
- Разделите компоненты по типам: валы, шестерни, подшипники, прокладки, корпуса и мелкие крепежные элементы.
- Используйте маркировку для каждой группы деталей. Нанесите устойчивые метки на крупные детали и поместите мелкие в отдельные контейнеры с этикетками.
- Соберите комплектующие в порядке их извлечения, сохраняя последовательность демонтажа для упрощения сборки.
- Проведите визуальный осмотр деталей, зафиксируйте дефекты, трещины, задиры или износ, используя фотофиксацию или записи.
- Подготовьте чистое и обезжиренное рабочее пространство для укладки деталей в порядке их установки.
- Проверьте наличие всех необходимых уплотнителей и сальников, при необходимости подготовьте замену.
- Обеспечьте необходимый инструмент и расходные материалы (смазки, герметики) для сборочных операций.
Тщательное упорядочивание и подготовка гарантируют минимизацию ошибок при сборке и сокращение времени на восстановление работоспособности раздаточной коробки.
Вопрос-ответ:
Какие инструменты понадобятся для разборки раздаточной коробки ТО 30?
Для разборки раздаточной коробки потребуются ключи разных размеров (обычно гаечные и рожковые), отвертки, молоток с деревянной или резиновой насадкой, съемники для подшипников и шестерён, а также приспособления для фиксации валов. Наличие чистых тряпок и ёмкостей для хранения мелких деталей также будет полезным.
Как правильно снять валы и шестерни, чтобы не повредить их и корпус?
Перед снятием валов и шестерен необходимо тщательно осмотреть посадочные места и снять крепежные элементы. Используйте съемник, чтобы избежать повреждений зубьев и валов. При необходимости аккуратно постукивайте молотком с мягкой насадкой, чтобы обеспечить плавное извлечение. Важно контролировать равномерное усилие, чтобы избежать перекоса и деформации деталей.
Какие признаки указывают на необходимость замены подшипников в раздаточной коробке?
Основными признаками износа подшипников являются повышенный шум при вращении, люфт валов, заметный износ защитных колец и следы нагара или выработки на самих подшипниках. Также стоит обратить внимание на повышенную температуру при работе и наличие металлической стружки в смазке.
В каком порядке рекомендуется собирать раздаточную коробку после разборки?
Сборка выполняется в обратной последовательности разборки. Сначала устанавливают валы с подшипниками, затем монтируют шестерни, проверяя точность их посадки и зазоры. После этого монтируют корпуса и крышки, тщательно фиксируя крепежные элементы. Каждый этап сопровождается проверкой вращения и отсутствия заеданий, чтобы избежать преждевременного износа.
Какие меры предосторожности нужно соблюдать во время разборки раздаточной коробки ТО 30?
Перед началом работы стоит отключить трактор от источника питания и обеспечить устойчивое положение агрегата. Рабочее место должно быть чистым и освещённым. Используйте защитные перчатки и очки для предотвращения травм. Следует аккуратно обращаться с деталями, чтобы не повредить поверхности и не потерять мелкие элементы. После завершения разборки все детали рекомендуется промыть и осмотреть на предмет повреждений.
Какие основные этапы нужно выполнить при разборке раздаточной коробки ТО 30?
Разборка раздаточной коробки ТО 30 начинается с подготовки инструмента и рабочего места. Затем снимаются наружные крышки и крепежные элементы корпуса. После этого аккуратно извлекаются валы, шестерни и подшипники. Особое внимание уделяется последовательности действий, чтобы избежать повреждений деталей. После снятия всех компонентов проводится их осмотр и очистка перед дальнейшим обслуживанием или ремонтом.
