Как заменить задний ступичный подшипник на рено логан

Характерный гул со стороны заднего колеса Рено Логан при движении на скорости чаще всего указывает на износ ступичного подшипника. Игнорировать этот симптом опасно – разрушение подшипника может привести к заклиниванию колеса или повреждению ступицы. Для моделей с барабанными тормозами подшипник запрессован непосредственно в тормозной барабан, что определяет особенности процесса замены.

На всех поколениях Рено Логан задний ступичный подшипник неразборный и требует полной замены при любом люфте или постороннем шуме. Деталь имеет артикул 7701207677, её наружный диаметр составляет 72 мм, внутренний – 39 мм. Ресурс оригинального подшипника при штатной эксплуатации превышает 100 000 км, однако при установке некачественного аналога или попадании влаги в корпус износ может наступить раньше.

Перед началом работ необходимо подготовить: головку на 30, съёмник стопорных колец, зубило, молоток, съёмник подшипников (или гидравлический пресс), смазку для посадочного места и новый фиксатор резьбы. Рекомендуется выполнять замену на смотровой яме или подъемнике, обеспечив устойчивую фиксацию автомобиля и снятие заднего колеса.

Процедура требует аккуратности – неправильная установка нового подшипника, особенно перекос при запрессовке, может привести к его преждевременному выходу из строя. При отсутствии пресса допускается использование оправки по наружному кольцу, но с контролем усилия и соосности. После замены необходимо затянуть ступичную гайку с моментом 175 Н·м и заменить шплинт (если предусмотрен конструкцией).

Признаки износа заднего ступичного подшипника

Характерный гул со стороны заднего колеса, усиливающийся при увеличении скорости, нередко указывает на износ подшипника. Звук может напоминать низкочастотный гул, схожий с шумом покрышек на грубом асфальте, но не исчезает при смене дорожного покрытия.

Локализация звука определяется при движении по прямой и в поворотах. Если при повороте влево шум становится тише, а при повороте вправо – усиливается, это может свидетельствовать об износе подшипника правого заднего колеса (и наоборот).

Наличие люфта в ступице – ещё один надёжный индикатор. При вывешивании заднего колеса и попытке его покачивания в горизонтальной плоскости даже небольшой свободный ход говорит о нарушении плотности посадки роликов или шариков в теле подшипника.

Неравномерный износ протектора на одном из задних колёс может быть косвенным следствием работы разбитого подшипника, особенно если геометрия подвески в норме.

Повышенный нагрев ступицы после непродолжительной поездки, определяемый прикосновением рукой, свидетельствует о внутреннем сопротивлении подшипника, вызванном разрушением дорожек качения или недостатком смазки.

Появление металлической стружки или потемнение смазки при снятии защитного колпачка указывает на механический износ элементов подшипника. В этом случае его эксплуатация становится небезопасной.

Необходимые инструменты и материалы для замены

Для замены заднего ступичного подшипника на Рено Логан потребуется минимальный набор слесарного инструмента, домкрат, а также несколько специфичных приспособлений, без которых невозможно корректное выполнение работы.

• Домкрат с грузоподъёмностью не менее 1 тонны – для подъёма автомобиля.
• Надёжные упоры под колёса и страховочные подставки – обязательны для фиксации кузова в поднятом положении.
• Крестовой или баллонный ключ – для откручивания гаек крепления колеса.
• Головки на 30 и 36 мм с удлинителем – для отвинчивания ступичной гайки.
• Трещотка и вороток – для работы с головками.
• Молоток и выколотка – для демонтажа подшипника при его закисании в посадочном месте.
• Съёмник ступицы (механический или гидравлический) – значительно упрощает снятие подшипника.
• Пресс или оправка с тисками – для запрессовки нового подшипника в ступицу.
• Медная или графитовая смазка – для обработки посадочных поверхностей и предотвращения коррозии.
• Очиститель тормозов или технический спрей – для обезжиривания деталей перед сборкой.
• Новая ступичная гайка – заменяется обязательно, старая повторно не используется.
• Оригинальный или качественный аналог подшипника – предпочтительно от производителей SKF, SNR, FAG.

Перед началом работ следует убедиться, что все необходимые элементы находятся под рукой, так как в процессе замены не допускаются перерывы, связанные с отсутствием инструмента или расходников.

Подготовка автомобиля к демонтажу ступицы

Установите автомобиль на ровную твердую поверхность и зафиксируйте передние колёса противооткатными упорами. Задействуйте стояночный тормоз до момента вывешивания задней части машины.

Ослабьте болты крепления заднего колеса с нужной стороны, не поднимая кузов. Для этого используйте баллонный ключ с удлинителем при необходимости, чтобы избежать срыва граней.

Поднимите заднюю часть автомобиля с помощью домкрата, установив его под усиленный элемент лонжерона. Убедитесь в устойчивости точки опоры. Затем подложите под кузов прочную страховочную опору (подставку) и только после этого полностью снимите колесо.

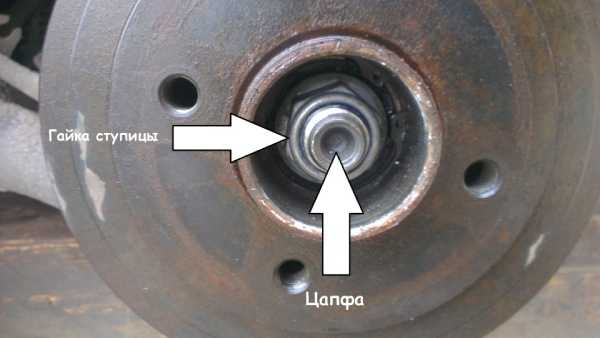

Для свободного доступа к ступице необходимо снять тормозной барабан. Перед этим удалите защитный колпачок ступицы, отвернув гайку крепления полуоси. Если гайка сильно затянута, потребуется вороток с трубой-удлинителем или пневматический гайковерт.

Очистите зону вокруг ступицы металлической щеткой и обезжирьте, чтобы избежать попадания грязи внутрь подшипника при дальнейших работах. Все инструменты и детали должны быть под рукой, включая новые шплинты и при необходимости – смазку для подшипников и герметик для фиксации резьбовых соединений.

Снятие тормозного барабана и демонтаж ступицы

После установки автомобиля на опоры и снятия колеса, необходимо обеспечить доступ к заднему тормозному барабану. Сначала следует выкрутить стопорный болт, фиксирующий барабан к ступице. Если барабан прикипел, можно воспользоваться проникающей смазкой и аккуратно постучать по нему резиновым молотком, вращая при этом.

При демонтаже важно не повредить тормозные колодки. Если барабан не поддается, допускается временное ослабление автоматического регулятора натяжения колодок через специальное смотровое отверстие с тыльной стороны щитка. После этого барабан можно снять вручную.

Далее извлекается шплинт или фиксатор ступичной гайки (в зависимости от модификации). Ключом на 30 откручивается ступичная гайка, удерживающая подшипник. Гайка обычно затянута с высоким моментом, поэтому потребуется мощный вороток или труба-удлинитель.

После снятия гайки ступица вместе с подшипником аккуратно снимается с цапфы. При этом подшипник может остаться на оси – в таком случае его нужно снять съёмником. Поверхность цапфы следует осмотреть на наличие выработки или повреждений. При наличии заусенцев их удаляют мелкой наждачной бумагой.

Извлечение старого и запрессовка нового подшипника

После снятия ступицы необходимо тщательно очистить внутреннюю поверхность от грязи и следов старой смазки. Проверяется отсутствие задиров и выработки на посадочном месте подшипника. При наличии повреждений ступица подлежит замене.

Извлечение подшипника выполняется с помощью съемника или гидравлического пресса. При отсутствии пресса можно использовать тиски и подходящий по диаметру выколотку:

• Ступица фиксируется в тисках.
• Под подшипник подбирается оправка с диаметром, позволяющим упереться только в наружное кольцо.
• Силой давления подшипник выпрессовывается из ступицы.

Важно не допускать перекоса и не наносить удары по внутренним элементам, чтобы не деформировать посадочное гнездо.

Перед установкой нового подшипника его внешняя поверхность смазывается тонким слоем моторного масла или консистентной смазки. Запрессовка производится строго за наружное кольцо, чтобы избежать повреждения подвижной части:

1. Ступица размещается на прессе или в тисках, обеспечивая опору только по наружному краю.
2. Подбирается подходящая оправка по диаметру внешней обоймы подшипника.
3. Подшипник устанавливается строго по оси и равномерно запрессовывается до упора.

После установки подшипника проверяется плавность его вращения. Люфт и закусывания недопустимы. Затем устанавливается стопорное кольцо, если оно предусмотрено конструкцией.

Установка ступицы и сборка узла в обратном порядке

Перед установкой новой ступицы проверьте состояние посадочных мест и очистите их от загрязнений и ржавчины. Нанесите тонкий слой высокотемпературной смазки на внутреннюю поверхность ступицы и посадочное место подшипника.

Установите ступицу на вал, аккуратно запрессовывая подшипник с помощью оправки или пресс-оборудования. Давление должно прикладываться только к наружному кольцу подшипника, чтобы избежать повреждений.

Закрутите крепежные болты ступицы, соблюдая момент затяжки, указанный в технической документации Renault Logan – обычно это 80–100 Н·м. После затяжки болтов проверьте вращение ступицы: оно должно быть плавным, без заеданий и люфтов.

Установите тормозной барабан на место, обеспечив плотное прилегание к ступице. Проверьте состояние и правильность установки тормозных колодок и их механизмов, при необходимости отрегулируйте.

Подсоедините датчик ABS (если установлен) и проверьте целостность проводки. Зафиксируйте все элементы крепежа, не забывая затягивать гайки с рекомендованным усилием.

Опустите автомобиль на землю, затяните колесные гайки крест-накрест с моментом 100–120 Н·м. После сборки рекомендуется проверить отсутствие посторонних шумов при движении и корректную работу тормозной системы.

Проверка работы подшипника после замены

После установки нового заднего ступичного подшипника необходимо проверить его работу, чтобы убедиться в правильности сборки и отсутствии дефектов. Для этого выполняют несколько последовательных действий.

Сначала вручную прокручивают колесо, установленное на ступицу. В норме вращение должно быть плавным, без заеданий и посторонних шумов. Любые щелчки, глухие звуки или люфт свидетельствуют о неправильной установке или повреждении подшипника.

Далее проводят проверку на люфт. Захватив колесо сверху и снизу, выполняют вертикальные и горизонтальные движения с усилием. Отсутствие люфта указывает на корректную посадку подшипника и затяжку креплений.

Обязательно проверяют затяжку гайки ступицы моментальным ключом, придерживаясь заводских рекомендаций – для Renault Logan задний ступичный подшипник обычно затягивается с моментом около 90-110 Н·м. Недостаточный или избыточный момент влияет на ресурс подшипника.

Затем автомобиль устанавливают на ровную поверхность и проводят тестовый пробег на скорости от 30 до 50 км/ч, контролируя наличие посторонних звуков и вибраций. При появлении шума или вибрации следует повторно проверить крепления и состояние подшипника.

Вопрос-ответ:

Как понять, что задний ступичный подшипник на Рено Логан требует замены?

Основной признак — появление характерного гудящего или воющего шума при движении, особенно заметного на высокой скорости или при поворотах. Также могут возникать вибрации в задней части автомобиля, люфт ступицы при проверке руками и неравномерный износ шин. Если не реагировать на эти симптомы, подшипник может выйти из строя полностью, что приведет к серьезным повреждениям.

Какие инструменты понадобятся для замены заднего ступичного подшипника на Рено Логан?

Для замены потребуются: набор ключей (обычно на 13, 17 мм), отвертки, съемник ступицы или пресс для выпрессовки подшипника, молоток, а также специальное смазочное средство и новый подшипник. Наличие домкрата и подставок для безопасности при подъеме машины обязательно. Иногда пригодится WD-40 для облегчения откручивания закисших крепежей.

Как правильно извлечь старый подшипник из ступицы, чтобы не повредить детали?

Для извлечения сначала снимается тормозной барабан и сама ступица. Затем с помощью съемника или пресса аккуратно выпрессовывается подшипник. Если специального оборудования нет, можно осторожно использовать молоток и оправку, нанося удары по внутреннему кольцу подшипника, чтобы избежать деформации ступицы. Важно не применять чрезмерную силу и не бить по внешней части ступицы.

Какие ошибки чаще всего допускают при замене заднего ступичного подшипника на Рено Логан?

Одна из частых ошибок — неправильный подбор нового подшипника, что приводит к быстрому износу. Также многие забывают тщательно очистить посадочное место перед установкой, что мешает правильной посадке. Еще часто плохо затягивают крепежи или наоборот перетягивают их, вызывая деформации. Иногда пренебрегают смазкой, из-за чего подшипник выходит из строя раньше времени.

Как проверить работу нового подшипника после замены?

После сборки нужно проверить отсутствие люфта ступицы при вращении и прослушать наличие посторонних звуков. Во время тест-драйва стоит обратить внимание на отсутствие гудения и вибраций с задней части. Также рекомендуется провести проверку на подъеме, вращая колесо вручную — оно должно вращаться плавно и без заеданий.

Как понять, что задний ступичный подшипник на Рено Логан нуждается в замене?

Основные признаки неисправности заднего ступичного подшипника — это появление гудящего шума при движении, особенно при наборе скорости, а также вибрация или биение в заднем колесе. Иногда слышен характерный металлический звон или скрежет при поворотах. Кроме того, может наблюдаться неравномерный износ шин с внутренней стороны. При подозрении на износ подшипника рекомендуется проверить люфт колеса — если он присутствует, замена неизбежна.

Какие инструменты и материалы нужны для самостоятельной замены заднего ступичного подшипника на Рено Логан?

Для работы потребуются: домкрат и надежная опора для автомобиля, ключи (обычно на 17 и 19 мм), съемник для подшипников или пресс для запрессовки нового, молоток, отвертки и трещотка с набором головок. Кроме того, пригодятся новые ступичные подшипники и смазка для них. Важно иметь чистое место для работы и защитные перчатки. Если нет пресса, можно обратиться в сервис для запрессовки детали — это поможет избежать повреждений. При замене нужно внимательно следовать технической последовательности, чтобы обеспечить надежную фиксацию и долговечность детали.
