Тормозной диск – ключевой элемент системы замедления автомобиля, напрямую влияющий на безопасность движения. Его состояние и поведение под нагрузкой определяют эффективность торможения и стабильность автомобиля на дороге.
Диагностика тормозного диска требует оценки таких параметров, как равномерность износа, толщина, наличие деформаций и перегревов. Для измерения толщины используют микрометр или специальный датчик, при этом отклонение более 0,02 мм от нормы считается критическим.
Вибрации и биения при торможении часто указывают на искривление или неравномерный износ диска. Проверка осуществляется с помощью индикатора часового типа или динамического теста на стенде. Повышенная температура диска, фиксируемая инфракрасным термометром, свидетельствует о неправильном распределении нагрузки и возможных трещинах.
Регулярный контроль поведения тормозного диска позволяет своевременно выявлять дефекты и проводить техническое обслуживание, что предотвращает ухудшение тормозных характеристик и повышает общую безопасность автомобиля.

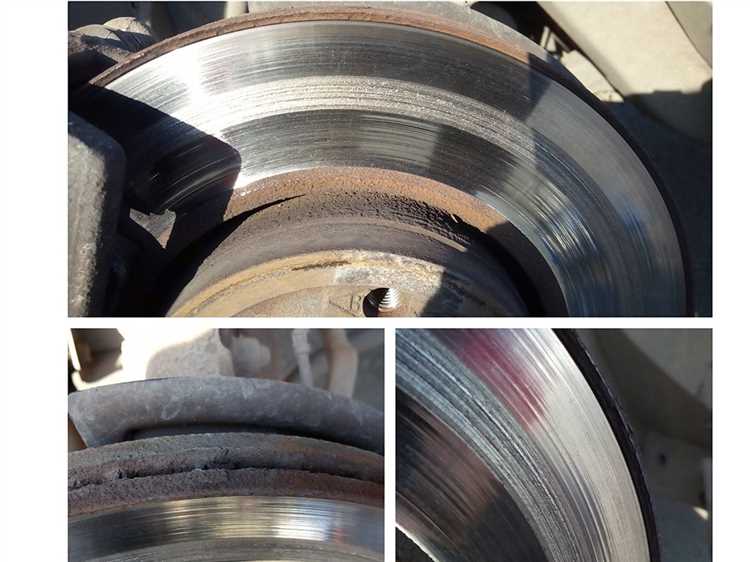

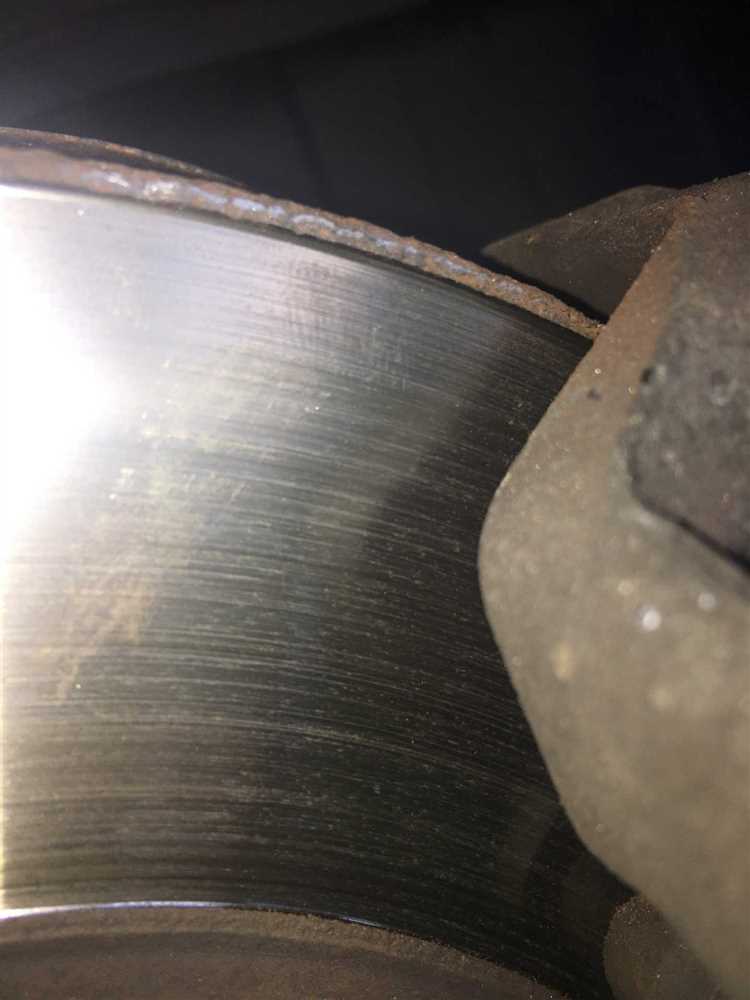

Признаки износа и деформации тормозного диска
Деформация диска вызывает вибрацию при торможении, заметную в педали или руле. Основная причина – перекос поверхности, возникающий из-за перегрева или механических повреждений. Проверяется с помощью индикатора часового типа, фиксируемого на суппорте или ступице, с измерением биения поверхности диска; допустимое отклонение – не более 0,03 мм.
На поверхности изношенного диска видны глубокие канавки или риски, свидетельствующие о попадании абразивных частиц или износе колодок. Риски глубиной свыше 0,3 мм требуют замены или проточки диска. Коррозийные пятна и ржавчина указывают на нарушение герметичности покрытия или длительный простой автомобиля.
Тепловые трещины, мелкие радиальные разломы на рабочей поверхности, возникают при перегреве выше 600 °C. Они снижают прочность диска и увеличивают риск разрушения. Визуальный осмотр с подсветкой позволяет выявить такие дефекты.
Наличие «горячих точек» – участков с изменённым цветом (синие или черные пятна) – сигнализирует о локальном перегреве. Это влияет на эффективность торможения и ускоряет износ колодок.
Для оценки состояния тормозного диска рекомендуется проведение комплексной диагностики каждые 20–30 тысяч километров пробега, а при появлении вибраций или ухудшении торможения – немедленная проверка.
Методы визуального осмотра тормозного диска
Осмотр тормозного диска проводится на снятом колесе или через отверстия в диске колеса при поднятом автомобиле. Основные признаки, на которые стоит обратить внимание:
- Поверхность диска должна быть ровной, без выраженных борозд и рисок глубиной более 0,3 мм.
- Появление трещин, особенно радиальных, указывает на перегрев и возможное нарушение структуры металла.
- Наличие коррозии, особенно в зоне контакта с колодками, снижает эффективность торможения и требует очистки или замены.
- Толщина диска измеряется микрометром или штангенциркулем в нескольких точках, минимально допустимая величина указана производителем – обычно около 22-24 мм для легковых автомобилей.
- Неровности по краям диска свидетельствуют о «переобкатке» или неправильной установке, что может привести к биению.
- Если диск покрыт синими пятнами – это признак локального перегрева, который снижает твердость и может вызвать деформацию.
Рекомендуется проводить осмотр в хорошо освещённом помещении и использовать увеличительное стекло для выявления мелких трещин. При обнаружении подозрительных дефектов следует сопоставить визуальные данные с измерениями толщины и провести динамическую проверку биения диска.
Измерение толщины и допусков тормозного диска
Толщина тормозного диска контролируется с помощью микрометра или специализированного толщиномера. Измерения выполняют в нескольких точках по окружности, чтобы выявить неравномерный износ. Минимально допустимая толщина обычно указана производителем автомобиля и варьируется в пределах 20–25 мм для большинства легковых автомобилей.
При замерах необходимо сосредоточиться на рабочих поверхностях диска, избегая зон с ржавчиной и сильными загрязнениями, которые могут исказить результаты. Разница между максимальной и минимальной толщиной не должна превышать 0,02–0,05 мм, иначе возможны вибрации при торможении.
Если толщина диска опускается ниже заводского минимума или разница в толщине превышает допустимые пределы, замену диска откладывать нельзя. Эксплуатация таких деталей ведёт к ухудшению эффективности торможения и повреждению колодок.
Для точного определения состояния рекомендуется проводить измерения после снятия диска, что обеспечивает доступ ко всей поверхности и минимизирует погрешности. Регулярный контроль толщины позволяет своевременно выявлять критические отклонения и предупреждать опасные ситуации на дороге.
Определение биения тормозного диска с помощью индикатора
Для точного измерения биения тормозного диска используется индикатор часового типа с магнитным основанием. Устройство фиксируется на неподвижной части ступицы, чтобы обеспечить стабильность измерений.
Перед началом работы следует очистить рабочую поверхность диска от грязи и ржавчины. Индикатор ставится так, чтобы наконечник датчика касался боковой поверхности тормозного диска под углом 90 градусов. Рекомендуется измерять биение в зоне, расположенной на радиусе примерно 15–20 мм от внутреннего края рабочей поверхности диска.
Проверка осуществляется вращением колеса вручную на полный оборот с одновременным наблюдением показаний индикатора. Максимальное отклонение стрелки индикатора от нулевой отметки и есть величина биения.
Стандартные допуски биения зависят от модели автомобиля, но обычно не превышают 0,03–0,05 мм. Превышение этих значений свидетельствует о деформации диска, требующей ремонта или замены.
Для повышения точности измерений рекомендуют проводить замеры в нескольких точках диска, особенно если присутствуют вибрации при торможении. При выявлении биения следует проверить состояние крепежных болтов и посадочного места диска на ступице.
Регулярное использование индикатора позволяет своевременно выявлять дефекты, предупреждая износ других элементов тормозной системы и обеспечивая безопасность движения.
Анализ шума и вибраций при торможении
- Визуализация шума: металлический скрежет, дребезжание или вой чаще связаны с изношенными накладками колодок или зазорами между колодкой и диском.
- Вибрации рулевого колеса или педали тормоза: обычно свидетельствуют о биении диска, вызванном деформацией или неровностями поверхности.
- Пульсация при нажатии на педаль: часто указывает на неоднородность толщины тормозного диска (толщинное биение) или его локальные повреждения.
Рекомендуется провести следующие действия для точного определения источника шума и вибраций:
- Проверить визуально поверхность диска на наличие трещин, задиров, следов перегрева.
- Измерить толщину диска по нескольким точкам с помощью микрометра для выявления износа и отклонений от нормы.
- Использовать индикатор часового типа для измерения биения диска при вращении.
- Диагностировать состояние колодок и при необходимости заменить изношенные элементы.
- Обратить внимание на правильность крепления тормозного диска и отсутствие люфта ступицы.
Игнорирование шумов и вибраций может привести к ухудшению эффективности торможения и ускоренному износу деталей. Точный анализ позволяет своевременно выполнить ремонт или замену, предотвращая аварийные ситуации.
Проверка температуры диска после интенсивного торможения
Температура тормозного диска после резкого или длительного торможения напрямую влияет на его состояние и эффективность работы. Для проверки используют пирометр – бесконтактный инфракрасный термометр, позволяющий измерить температуру поверхности без риска ожогов и искажения показаний.
Оптимальный диапазон рабочей температуры диска варьируется от 100°C до 300°C. При превышении 400°C металл начинает терять прочность, что приводит к деформациям и быстрому износу. Регулярные измерения температуры после интенсивного торможения выявляют перегревы, сигнализирующие о возможных проблемах с системой охлаждения или неправильной работой тормозных колодок.
Измерять температуру следует сразу после остановки автомобиля, не дожидаясь полного остывания, иначе данные будут некорректными. Пирометр направляют на несколько точек поверхности диска: внешняя кромка, рабочая зона и ближе к центру, чтобы определить равномерность нагрева. Значительные перепады температуры между участками могут указывать на износ или деформацию.
Если температура стабильно превышает 350°C после типичного торможения, необходимо провести дополнительную диагностику: проверить состояние колодок, суппортов и вентиляции дисков. Пренебрежение этой проверкой ведёт к быстрому разрушению тормозного диска и снижению безопасности движения.
Влияние загрязнений и коррозии на работу тормозного диска
Наличие масляных, грязевых и солевых загрязнений на поверхности тормозного диска снижает коэффициент трения между диском и колодками, что приводит к увеличению тормозного пути и снижению эффективности торможения. Масло или смазка, попавшие на диск, вызывают скольжение колодок, сопровождающееся характерным скрипом и снижением тормозной силы до 30%. Грязь и песок вызывают абразивный износ поверхности, ускоряя появление борозд и микротрещин.
Коррозия, возникающая из-за воздействия влаги и солей, особенно актуальна для дисков из чугуна и стали без защитного покрытия. Поверхностная ржавчина увеличивает шероховатость диска, что усиливает вибрации при торможении и способствует неравномерному износу колодок. При длительном воздействии коррозия может привести к образованию «пустот» и ослаблению структуры диска, что повышает риск деформации и растрескивания при нагрузках.
Для минимизации негативного влияния загрязнений и коррозии рекомендуется регулярно проводить визуальный осмотр дисков с удалением загрязнений специализированными очистителями на основе изопропилового спирта или тормозных средств без масел. Важно избегать попадания технических жидкостей на поверхность диска при обслуживании автомобиля. При обнаружении коррозийных пятен необходимо использовать мягкую абразивную обработку и наносить защитные покрытия, совместимые с эксплуатационными требованиями.
Пренебрежение очисткой и защитой приводит к быстрому снижению ресурса тормозного диска и увеличению затрат на ремонт или замену, а также может вызвать нестабильность тормозного усилия и повысить риск аварийных ситуаций.
Особенности диагностики дисков на разных типах автомобилей
Диагностика тормозных дисков легковых автомобилей требует проверки толщины с допуском не менее 1,5 мм относительно заводских параметров и отсутствия радиальных биений свыше 0,05 мм. Для моделей с вентилируемыми дисками особое внимание уделяется состоянию канала вентиляции: засорение приводит к перегреву и деформации.
В грузовых автомобилях толщина дисков измеряется с учетом больших нагрузок, минимально допустимый остаток часто превышает 2 мм. Проверка на трещины и коррозионные очаги обязательна, поскольку нагрузка на диск выше, и даже микротрещины способны привести к быстрому разрушению. Использование индикаторов биения с точностью до 0,01 мм рекомендуется для контроля равномерности вращения диска.
Для мотоциклов характерна высокая скорость нагрева и охлаждения дисков, поэтому диагностика включает оценку поверхностной структуры на предмет термического износа и появления «горячих точек». Толщина проверяется на минимально допустимый предел, зависящий от модели, обычно 1–2 мм. Вибрации при торможении анализируются через датчики ускорения для выявления неравномерностей.
Электромобили и гибриды требуют комплексного подхода: кроме механического состояния дисков учитывается работа системы рекуперативного торможения, что снижает нагрузку на диски. Тем не менее, проверка на коррозию особенно важна из-за использования нестандартных материалов, например, композитов и алюминиевых сплавов. Допуск биения для таких дисков жестче – не более 0,03 мм.
Диагностика внедорожников должна включать оценку влияния пыли, грязи и агрессивных условий эксплуатации на поверхность дисков. Особое внимание уделяется проверке антикоррозионного покрытия и наличию задиров, которые ускоряют износ колодок и ухудшают эффективность торможения.
Вопрос-ответ:
Какие признаки указывают на искривление тормозного диска?
Искривление тормозного диска проявляется через вибрацию руля или педали тормоза при торможении, а также характерный шум. Визуально можно заметить неравномерный износ поверхности диска, неровности или местные выступы. Для точного определения используют индикатор часового типа, который измеряет биение диска по радиусу. При превышении допустимых значений требуется замена или проточка диска.
Как правильно измерить толщину тормозного диска и какие допуски считать нормой?
Толщину тормозного диска измеряют микрометром или штангенциркулем в нескольких точках по окружности, обычно по 3-5 точкам. Важно измерять в местах, не имеющих видимых повреждений. Минимальная толщина указывается производителем и указана в технической документации на автомобиль. Обычно, если толщина диска уменьшилась на 20-30% от новой, диск подлежит замене. Измерение необходимо проводить регулярно, особенно при интенсивной эксплуатации автомобиля.
Как загрязнения и коррозия влияют на работу тормозного диска?
Накопление грязи, масла или ржавчины на поверхности тормозного диска снижает коэффициент трения между диском и колодками, что ухудшает эффективность торможения. Коррозия вызывает появление шероховатостей и неровностей, которые приводят к вибрациям и шумам при торможении, а также ускоренному износу компонентов. Регулярная очистка и своевременная замена дисков помогают поддерживать стабильную работу тормозной системы.
Можно ли определить состояние тормозного диска по температуре после интенсивного торможения?
Да, оценка температуры тормозного диска после активного торможения помогает выявить его состояние. Равномерный нагрев говорит о хорошем контакте с колодками и отсутствии деформаций. Нагрев в отдельных зонах, наоборот, указывает на локальное чрезмерное трение, возможные биения или износ. Для измерения применяют инфракрасный пирометр или термопару. Если температура сильно отличается на разных участках, рекомендуется провести диагностику диска.
Как правильно провести визуальный осмотр тормозного диска на наличие дефектов?
Визуальный осмотр включает проверку поверхности диска на трещины, глубокие царапины, выкрашивания и коррозию. Особое внимание уделяют внутреннему и внешнему краю диска, где чаще всего возникают микротрещины. Также оценивают равномерность износа и наличие задиров. При обнаружении заметных дефектов или отклонений от норм рекомендуется обратиться к специалисту для более точной диагностики и решения о ремонте или замене.
