Что такое цап и ацп

Цифровой-аналоговый преобразователь (ЦАП) и аналогово-цифровой преобразователь (АЦП) – ключевые элементы в любом устройстве, где происходит обработка сигналов, включая аудиоаппаратуру, видеотехнику и системы управления. Эти компоненты отвечают за преобразование сигналов между цифровой и аналоговой формами, что позволяет эффективно взаимодействовать между различными технологиями и приложениями.

АЦП выполняет задачу преобразования аналогового сигнала в цифровую форму. Это критически важно в ситуациях, где необходимо обрабатывать непрерывные сигналы, такие как звук или температура, в вычислительных системах. Качество АЦП зависит от разрешающей способности (количества бит), частоты выборки и точности, с которой устройство может преобразовать сигнал в цифровую форму. Одним из важных показателей является точность квантования, которая определяется максимально возможным отклонением преобразованного сигнала от оригинала.

ЦАП, наоборот, выполняет обратную задачу – преобразует цифровой сигнал обратно в аналоговый, что необходимо, например, для воспроизведения звука в аудиосистемах или воспроизведения видео на экранах. Для ЦАП важны характеристики, такие как качество фильтрации (которое влияет на качество выходного сигнала), а также поддержка определённых частот и разрешений для обработки цифровых данных. Особое внимание стоит уделить типу используемой схемы ЦАП, так как от этого зависит уровень шумов и искажения в выходном сигнале.

ЦАП и АЦП: что это и как они работают

ЦАП преобразует цифровые данные (например, звук или изображения) в аналоговый сигнал. Это необходимо, когда цифровая информация должна быть воспроизведена в виде, воспринимаемом человеком, например, при воспроизведении звука на колонках или отображении изображения на экране. Процесс работы ЦАП включает в себя выборку, интерполяцию и генерацию непрерывного аналогового сигнала. ЦАПы классифицируются по типам: дельта-сигма, параллельные, серийные и другие. Выбор типа зависит от требований к точности, скорости и стоимости устройства.

АЦП выполняет обратную функцию, преобразуя аналоговый сигнал в цифровой. Этот процесс необходим для того, чтобы устройства, такие как компьютеры, микроконтроллеры или цифровые осциллографы, могли анализировать и обрабатывать данные, поступающие с аналоговых датчиков или источников. АЦП состоит из нескольких этапов: выборки сигнала, квантования и кодирования. Для улучшения точности преобразования часто используется метод многократной выборки и фильтрация сигнала. Современные АЦП могут иметь различные архитектуры, такие как потенциальные, параллельные и дельта-сигма.

Основной характеристикой ЦАП и АЦП является их разрешающая способность, которая определяется количеством битов, в которые преобразуется сигнал. Чем больше бит, тем выше точность преобразования. Например, 16-битный АЦП может различать 65536 уровней сигнала, а 24-битный – более 16 миллионов. Важно, что для точного преобразования сигналов требуется правильный выбор разрешения, поскольку излишняя точность может привести к излишним вычислениям и задержкам.

Кроме того, важным аспектом является скорость преобразования. Для некоторых приложений, таких как обработка аудио или видеосигналов, требуется высокая частота дискретизации. Например, в аудиоаппаратуре для качественного воспроизведения звука используется частота дискретизации 44.1 кГц, а в видеокамерах может использоваться более высокая частота для захвата изображения с высокой детализацией.

Применение ЦАП и АЦП разнообразно. ЦАП используется в аудиосистемах, графических процессорах, радиопередатчиках и других устройствах, где необходимо преобразование данных в аналоговую форму. АЦП используется в измерительных приборах, системах обработки сигналов, медицинской технике и устройствах связи для цифрового анализа аналоговых сигналов.

Как работает цифровой аналоговый преобразователь (ЦАП)

Цифровой аналоговый преобразователь (ЦАП) используется для преобразования цифровых данных в аналоговый сигнал. Основная цель ЦАП – передать цифровую информацию в форму, пригодную для восприятия человеком или для работы аналоговых устройств, таких как динамики или усилители.

Принцип работы ЦАП основан на разбиении цифрового сигнала на множество уровней, каждый из которых соответствует определенному значению аналогового напряжения. Основные методы преобразования включают:

• Метод сопротивления (R-2R): используется резисторная сеть для точного создания аналогового сигнала на основе цифровых входных данных. Этот метод отличается низкой стоимостью и высоким качеством сигнала.
• Метод с использованием интеграторов: позволяет достигать высокой точности в преобразовании за счет интегрирования цифрового входа с последующей генерацией аналогового сигнала.
• Метод «быстрого ЦАП»: используется для создания аналогового сигнала с высокой скоростью, обычно в аудио и видеотехнике, где требуется минимальная задержка.

Процесс преобразования можно описать через несколько этапов. Сначала цифровое значение (обычно в формате двоичного кода) передается в ЦАП. Далее, каждый бит цифрового кода влияет на уровень напряжения, создавая аналоговый сигнал. Разрешение ЦАП, то есть количество битов, определяет точность преобразования. Чем больше битов, тем выше разрешение и точность выходного сигнала.

На выходе ЦАП формирует аналоговое напряжение, которое уже может быть использовано для управления внешними устройствами. Качество преобразования зависит от типа используемого ЦАП и его разрешения. Например, в аудиотехнике часто используются ЦАП с 16, 24 и даже 32 битами, что позволяет достичь высокой точности в передаче звука.

ЦАПы активно применяются в области звукозаписи, воспроизведения и в широком спектре цифровых приборов, где важно получить качественное аналоговое выходное напряжение при работе с цифровыми данными.

Принципы работы аналого-цифрового преобразователя (АЦП)

Аналого-цифровой преобразователь (АЦП) выполняет задачу преобразования непрерывного аналогового сигнала в дискретное цифровое представление, которое может быть обработано цифровыми устройствами. Процесс преобразования включает несколько ключевых этапов, от выборки сигнала до его квантования.

Первый этап работы АЦП – это выборка. В этом процессе аналоговый сигнал «считывается» через определенные интервалы времени. Выборка происходит с заданной частотой, которая должна быть в два раза выше максимальной частоты сигнала по теореме Найквиста, чтобы избежать потери информации.

После выборки сигнал поступает на этап квантования. Здесь аналоговое значение сигнала преобразуется в ближайшее возможное цифровое значение, что приводит к некоторой погрешности, называемой ошибкой квантования. Чем больше разрядность АЦП (количество бит), тем меньше эта ошибка. Для минимизации потерь качества используется более высокая разрядность и высокая частота выборки.

Третий этап – это кодирование. Полученные значения, после их квантования, преобразуются в двоичную форму, которая будет использоваться для дальнейшей обработки в цифровых устройствах. Например, для 8-битного АЦП возможны 256 уровней, для 16-битного – 65536 уровней.

Принцип работы АЦП во многом зависит от его типа. Наиболее распространены следующие методы преобразования:

• Прямое преобразование (параллельное): каждый бит преобразуется за один цикл, что требует большого числа компонентов для реализации.

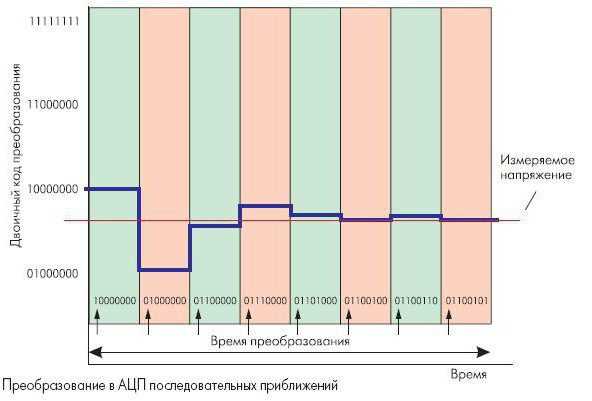

• Метод последовательного приближения (SAR): используется для достижения высокоскоростного преобразования, но с меньшей точностью по сравнению с параллельными методами.
• АЦП с интеграцией: часто применяется в приложениях, где важна высокая точность, но скорость преобразования не так критична.

Для минимизации искажений в процессе преобразования важную роль играет правильная настройка входной цепи АЦП, которая включает фильтрацию и усиление сигнала. Также важным аспектом является выбор оптимальной частоты выборки, которая должна соответствовать характеристикам аналогового сигнала.

Таким образом, АЦП эффективно выполняет преобразование аналоговых данных в цифровую форму, что позволяет использовать их для дальнейшей обработки в цифровых системах. Однако, качество преобразования зависит от точности квантования, частоты выборки и метода, выбранного для конкретной задачи.

Разница между ЦАП и АЦП: основные различия в функционале

Цифровой аналоговый преобразователь (ЦАП) и аналогово-цифровой преобразователь (АЦП) выполняют противоположные задачи, но оба работают с сигналами, которые могут быть как аналоговыми, так и цифровыми. Разница заключается в том, что ЦАП преобразует цифровой сигнал в аналоговый, а АЦП – наоборот, аналоговый сигнал в цифровой. Эти устройства активно используются в аудио, видеотехнике, системах связи и других областях.

ЦАП принимает на вход цифровой сигнал (обычно в виде двоичного кода) и преобразует его в аналоговый сигнал, который можно использовать в устройствах, таких как усилители, динамики или аналоговые приборы. Важно, что качество работы ЦАП напрямую зависит от разрядности входного цифрового сигнала и качества преобразования, что влияет на точность и чистоту выходного аналогового сигнала. Чем выше разрядность ЦАП, тем более точным будет передаваемый сигнал, что особенно критично в высококачественных аудиосистемах.

АЦП, в свою очередь, работает наоборот, преобразуя аналоговый сигнал в цифровую форму, пригодную для обработки на компьютерах или микроконтроллерах. Основным параметром АЦП является его разрешающая способность (разрядность), которая определяет точность представления аналогового сигнала в цифровом виде. Чем выше разрядность, тем больше уровней можно представить в цифровой форме, что повышает точность преобразования. Примером использования АЦП является запись аналогового звука в цифровой формат для последующего редактирования и обработки.

Основное различие между этими устройствами заключается в их функционале: ЦАП конвертирует данные из цифрового формата в аналоговый, а АЦП – из аналогового в цифровой. В то время как АЦП обеспечивает точное представление реального физического процесса в цифровой форме, ЦАП играет ключевую роль в воспроизведении этих данных в реальном мире, например, в аудиовоспроизведении.

Рекомендации по выбору устройств зависят от задач. Для систем, где важна точность аналогового сигнала, следует выбирать ЦАП с высокой разрядностью и низким уровнем шумов. Для АЦП важны высокая скорость преобразования и точность, что важно для работы с быстрыми и динамичными аналоговыми сигналами, такими как сигналы с датчиков в реальном времени.

Как выбрать ЦАП и АЦП для аудио и видеотехники

ЦАП для аудио: Главным параметром ЦАП является его разрешение, выражаемое в битах. Чем выше битность, тем более точным будет преобразование сигнала. Для аудио качественных устройств рекомендуется выбирать ЦАП с разрешением от 24 бит, с частотой дискретизации не ниже 96 кГц. Это обеспечит высокое качество звука и уменьшит искажения при воспроизведении. Важно также учитывать тип используемых компонентов: лучше выбирать ЦАП на основе современных чипов, таких как ESS Sabre или AKM, которые обеспечивают низкий уровень шума и искажений.

АЦП для аудио: При выборе АЦП для записи звука важно ориентироваться на динамический диапазон и линейность. Для профессиональных задач минимальная битность АЦП должна быть 24 бита, а частота дискретизации – не менее 96 кГц. Видеозапись также требует высокого качества АЦП, особенно если это связано с профессиональной обработкой материала. Частота дискретизации в 192 кГц будет оптимальной для работы с высококачественными звуковыми источниками.

ЦАП и АЦП для видеотехники: Видеоустройства требуют специфических характеристик преобразователей. ЦАП и АЦП для видео должны поддерживать разрешение, соответствующее стандартам HD или 4K. Важно, чтобы устройства поддерживали широкую цветовую палитру и точность преобразования яркости и контрастности. Ориентироваться следует на преобразователи, которые обеспечивают работу с 10-битным и выше цветом и могут работать с частотой кадров 60 fps и выше.

Выбор по применению: Если вы работаете с профессиональным оборудованием, выбирайте устройства с высококачественной фильтрацией и минимальным уровнем латентности. Например, для домашнего использования аудио-ЦАП с более доступной ценой может иметь менее высокие требования к параметрам, чем для студийных записей или высококачественного воспроизведения. Для видеопроизводства важно учитывать совместимость устройства с различными форматами видео и обеспечение достаточной пропускной способности.

Типы ЦАП и АЦП: какие технологии лучше подойдут для ваших задач

Цифровые аналого-цифровые преобразователи (ЦАП) и аналого-цифровые преобразователи (АЦП) бывают различных типов в зависимости от технологии преобразования сигнала. Выбор типа зависит от требований к скорости, точности и стоимости устройства. Рассмотрим основные типы этих преобразователей и их области применения.

Типы ЦАП

ЦАП преобразует цифровой сигнал в аналоговый. Наиболее распространенные технологии:

• ЦАП на основе резистивной матрицы (R-2R): проста в реализации и имеет хорошие показатели по точности. Применяется в устройствах с умеренными требованиями к скорости и точности, например, в аудиооборудовании.
• ЦАП с переменным резистором (Вольтметрический ЦАП): высокоточный и используется в научных приборах и измерительных системах, где критична точность преобразования.
• ЦАП на базе струйной технологии (Промежуточный ток): используется в высокоскоростных системах, таких как видеокарты и системы обработки сигналов, где важна высокая скорость передачи данных.

Типы АЦП

АЦП преобразует аналоговый сигнал в цифровой. Наиболее популярные типы:

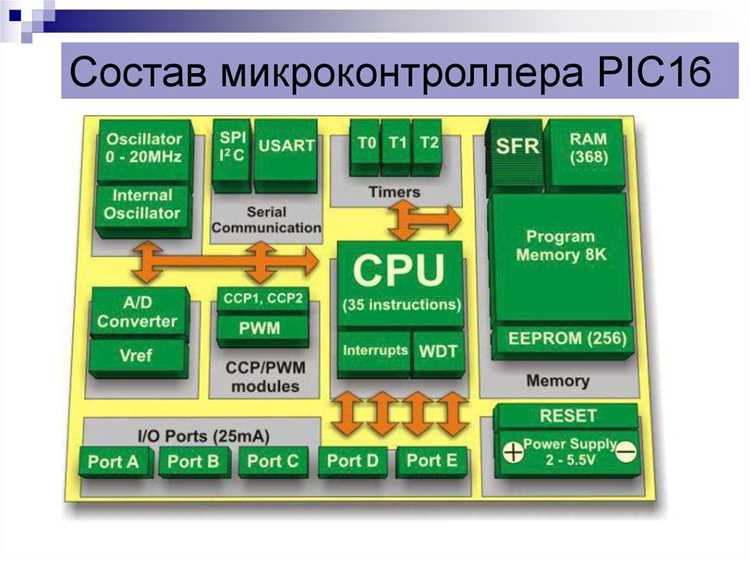

• АЦП с последовательным анализом (SAR – Successive Approximation Register): широко используется благодаря сбалансированному соотношению скорости и точности. Применяется в системах с умеренной частотой дискретизации (например, в микроконтроллерах и аудиоустройствах).
• АЦП с прямым преобразованием (Flash ADC): самый быстрый тип АЦП, используется в приложениях, где критична скорость (например, в осциллографах, радиолокационных системах). Однако такие преобразователи требуют большого числа компонентов, что делает их дорогими.
• АЦП на основе интеграции (Integrating ADC): обеспечивает отличную точность при низких скоростях, но не подходит для высокоскоростных систем. Отличается высокой устойчивостью к шумам и широко применяется в измерительных приборах, например, в мультиметрах.
• АЦП с дельта-сигмой (Delta-Sigma ADC): обладает высокой точностью и часто используется в аудиотехнике и медицинских приборах. Может работать на низких частотах и обеспечивает высокую эффективность фильтрации шума.

Как выбрать подходящий тип для ваших задач?

Выбор технологии зависит от ряда факторов:

• Скорость преобразования: Если вам требуется высокая частота дискретизации, то лучше выбрать Flash-ЦАП или Flash-АЦП, поскольку они обеспечивают наибольшую скорость работы. Однако такие устройства имеют высокую цену и большие размеры.
• Точность: Для задач, где критична точность, например в измерительных приборах, лучше использовать SAR-ЦАП и интегрирующие АЦП. Эти технологии обеспечивают высокое качество при низких скоростях.
• Шумовые характеристики: Для работы в условиях высокого шума рекомендуется использовать дельта-сигма технологии как для ЦАП, так и для АЦП, так как они обладают хорошими антишумовыми фильтрами.
• Стоимость и размер: Если важна экономичность и компактность устройства, то для ЦАП оптимальными будут R-2R или ШИМ технологии, а для АЦП – SAR или интегрирующие АЦП.

Таким образом, оптимальный выбор технологии зависит от специфики вашей задачи. Для высокоскоростных систем используйте Flash-технологии, для точных измерений – SAR и дельта-сигма, для аудио и видео – соответствующие ЦАП и АЦП с высокой фильтрацией шума.

Проблемы и ограничения при использовании ЦАП и АЦП в реальных устройствах

Цифровые аналого-цифровые преобразователи (ЦАП) и аналого-цифровые преобразователи (АЦП) имеют ряд ограничений, которые существенно влияют на их применение в реальных устройствах. Основные проблемы связаны с точностью, скоростью, питанием и стоимостью компонентов.

1. Ограниченная точность

Одной из ключевых проблем является ограниченная разрядность преобразователей. Стандартный ЦАП или АЦП с 8 или 10 битами может иметь значительные погрешности при преобразовании сигналов. Для высокоточных приложений требуется увеличение разрядности, но это приводит к большему количеству вычислений и увеличению стоимости устройства. Проблема с точностью также проявляется в виде квантования, когда аналоговый сигнал преобразуется в дискретные значения с потерей точности.

2. Шумы и помехи

3. Ограничение по скорости

Скорость работы АЦП и ЦАП напрямую зависит от их разрядности. Высокоскоростные преобразователи с большой разрядностью требуют высокой частоты тактирования, что может привести к перегреву и нестабильности работы. Снижение разрядности увеличивает точность, но уменьшает скорость преобразования. В реальных устройствах часто требуется баланс между этими двумя параметрами.

4. Влияние питания

ЦАП и АЦП чувствительны к напряжению питания. Колебания и шумы на линии питания могут значительно ухудшить их характеристики. Для минимизации этих эффектов используют стабилизированные источники питания и фильтрацию, но эти дополнительные компоненты увеличивают стоимость и размер устройства.

5. Погрешности синхронизации

В многоканальных системах с использованием нескольких АЦП и ЦАП может возникать проблема синхронизации. Небольшие различия во временных характеристиках разных каналов приводят к несоответствию в данных, что ограничивает точность системы. Для решения этой проблемы используются схемы синхронизации и калибровки, что требует дополнительных затрат.

6. Высокая стоимость высококачественных компонентов

Для обеспечения высокой точности, скорости и минимизации шума часто необходимо использовать дорогие компоненты, такие как прецизионные резисторы и высококачественные операционные усилители. Это значительно увеличивает стоимость конечного устройства, что является важным ограничением для массового производства.

7. Невозможность абсолютной линейности

В реальных условиях все ЦАП и АЦП имеют погрешности, связанные с нелинейностью. Даже у самых качественных преобразователей линейность может отклоняться, что особенно важно для высокоточных приложений. Калибровка может частично компенсировать эту проблему, но полностью её устранить невозможно.

Для успешного применения ЦАП и АЦП в реальных устройствах необходимо учитывать все эти ограничения и тщательно подходить к выбору компонентов и схемотехники. Важно искать оптимальный баланс между точностью, стоимостью и производительностью для каждого конкретного приложения.

Вопрос-ответ:

Что такое ЦАП и АЦП, и в чем их различие?

ЦАП (Цифро-аналоговый преобразователь) и АЦП (Аналого-цифровой преобразователь) — это устройства, которые выполняют противоположные функции. ЦАП преобразует цифровой сигнал в аналоговый, а АЦП — наоборот, преобразует аналоговый сигнал в цифровой. ЦАП используется, например, для воспроизведения звука на аудиоустройствах, а АЦП — для передачи аналоговых данных в цифровом формате, например, при записи звука через микрофон.

Как работает ЦАП?

Цифро-аналоговый преобразователь (ЦАП) получает цифровой сигнал, состоящий из дискретных значений (0 и 1), и преобразует его в непрерывный аналоговый сигнал. Это происходит путем интерпретации этих дискретных значений и преобразования их в амплитуду аналогового сигнала, который можно передать через аудиосистему или другие устройства. Пример: в аудиотехнике ЦАП превращает цифровой аудиофайл в сигнал, который можно слышать через динамики.

Что делает АЦП и как оно применяется?

АЦП (аналогово-цифровой преобразователь) принимает непрерывный аналоговый сигнал (например, звуковые волны) и преобразует его в цифровую форму, которую можно обработать с помощью компьютера или другого цифрового устройства. Это позволяет, например, записывать звук с микрофона или снимать показания датчиков, чтобы их можно было анализировать в цифровом виде. Важным аспектом является то, что качество АЦП определяет, насколько точно аналоговый сигнал будет преобразован в цифровой.

Какие основные параметры ЦАП и АЦП влияют на их работу?

Основные параметры ЦАП и АЦП включают разрешение и частоту дискретизации. Разрешение определяет, сколько уровней (или битов) может быть представлено в преобразованном сигнале, чем выше разрешение, тем точнее сигнал. Частота дискретизации, в свою очередь, показывает, сколько раз в секунду устройство снимает значение сигнала. Чем выше частота дискретизации, тем более точным будет преобразование, особенно для высокочастотных сигналов, таких как звук или видео.

Почему важно выбирать качественные ЦАП и АЦП для аудиотехники?

Качество ЦАП и АЦП критически важно для сохранения точности и качества звука. Низкое качество преобразования может привести к искажениям, шумам или потере деталей в аудиосигнале. В высококачественных устройствах с хорошими ЦАП и АЦП звук будет более чистым и натуральным, что особенно важно для профессионалов в музыке или аудиоинженерии, а также для любителей качественного звука. В устройствах, таких как наушники, усилители и аудиофильские системы, использование качественных преобразователей напрямую влияет на восприятие звука.

Что такое ЦАП и АЦП?

ЦАП (Цифро-аналоговый преобразователь) и АЦП (Аналого-цифровой преобразователь) — это устройства, которые занимаются преобразованием сигналов между аналоговыми и цифровыми форматами. ЦАП превращает цифровой сигнал в аналоговый, а АЦП — наоборот, аналоговый сигнал в цифровой. Это важно для работы современных аудио-, видеоустройств и многих других технологий.
