Втулка служит промежуточным элементом между подшипником и посадочным местом, обеспечивая плотную фиксацию и равномерное распределение нагрузки. При отсутствии готовой детали её можно изготовить самостоятельно из подходящего материала – бронзы, латуни, стали или капролона, учитывая условия эксплуатации узла.
Перед началом работы необходимо определить точные размеры: внешний диаметр втулки должен соответствовать посадочному отверстию, а внутренний – внутреннему кольцу подшипника. Допуск на внутренний диаметр обычно составляет +0,01–0,03 мм для плотной посадки, а внешний делается с натягом.
Для изготовления потребуется токарный станок, резцы с нужным профилем, штангенциркуль или микрометр для замеров, а также заготовка из выбранного материала. В процессе точения важно соблюдать чистоту обработки – неровности и заусенцы могут сократить срок службы подшипника и привести к его перекосу.
Финишная обработка внутренней поверхности втулки выполняется разверткой или притиркой, что обеспечивает стабильную геометрию и минимизирует трение. При работе с пластиковыми материалами, такими как капролон, следует избегать перегрева, так как это приведёт к деформации отверстия.

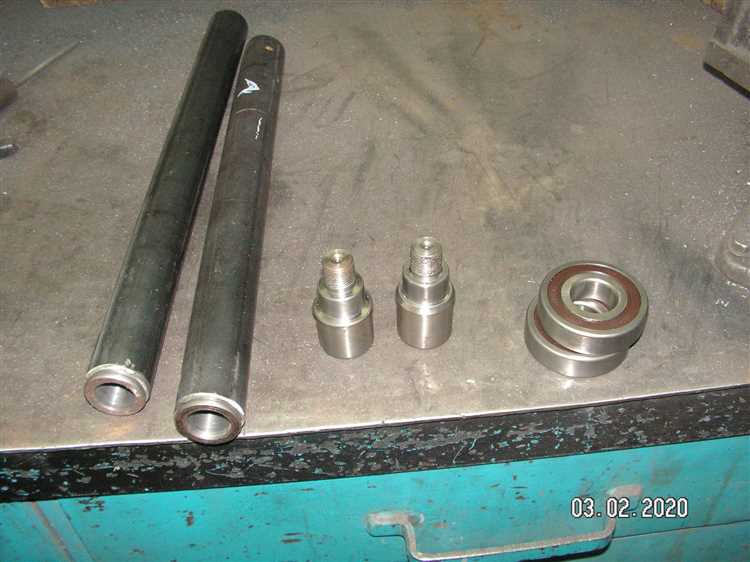

Выбор подходящего материала для втулки
Материал втулки напрямую влияет на её износостойкость, точность работы подшипника и срок службы узла. При выборе учитывают нагрузки, скорость вращения и условия эксплуатации.
- Бронза – устойчива к износу, хорошо работает в условиях повышенного трения без смазки. Подходит для высоких нагрузок и ударных воздействий.
- Латунь – менее прочная, но проще в обработке. Применяется в узлах со средними нагрузками и умеренной скоростью вращения.
- Сталь с закалкой – выдерживает значительные нагрузки, но требует точной обработки и обязательной смазки для предотвращения заедания.
- Фторопласт (PTFE) – снижает коэффициент трения, не подвержен коррозии. Используется при работе в агрессивных средах и в условиях отсутствия смазки.
- Текстолит – лёгкий, не ржавеет, гасит вибрации. Подходит для тихоходных механизмов и оборудования с невысокой нагрузкой.
При самостоятельном изготовлении втулки важно учитывать совместимость материала с валом и подшипником, коэффициент теплового расширения, а также возможность точной механической обработки выбранного заготовочного материала.
Определение точных размеров под посадку подшипника
Для обеспечения правильной работы подшипника необходимо измерить внутренний и наружный диаметры с точностью до сотых миллиметра. Внутренний диаметр втулки должен соответствовать наружному диаметру подшипника с учётом посадочного натяга или зазора, указанного в технической документации. Например, для неподвижной посадки применяют натяг 0,01–0,03 мм, а для вращающейся – минимальный зазор.
Измерения выполняют микрометром или калиброванным нутромером. Поверхность посадочного места должна быть ровной и без заусенцев, иначе подшипник может заклинить или получить перекос. При работе с тонкостенными втулками важно учитывать возможное упругое расширение при установке подшипника, корректируя размер на 0,01–0,02 мм.
Перед окончательной обработкой втулки полезно сделать пробную посадку на образце из того же материала. Это позволит проверить фактический натяг и внести корректировки до выполнения окончательного точения. Такой подход минимизирует риск брака при установке подшипника в готовую деталь.
Разметка заготовки перед обработкой
Перед началом разметки заготовку необходимо очистить от ржавчины, масла и окалины, чтобы разметочные линии были чёткими и не смещались. Поверхность можно обработать мелкой шкуркой или протереть растворителем.
Для точной разметки используют штангенциркуль, разметочный циркуль, кернер и разметочную линейку. Центр будущего отверстия под подшипник определяется по расчетным размерам и переносится на поверхность с помощью остро заточенного разметочного инструмента. Линии наносят тонким, но отчётливым штрихом, избегая излишнего нажима, чтобы не деформировать металл.
Кернение выполняют строго по центру разметки, чтобы сверло или резец не ушли в сторону при обработке. Глубина керна должна быть достаточной для надёжного позиционирования инструмента, но не чрезмерной, чтобы не вызвать трещин или заусенцев.
Если заготовка цилиндрическая, её фиксируют в призмах или тисках, а разметка ведётся при помощи поверочного угольника и центроискателя. Для симметричного расположения отверстий используют шаблон или специальную разметочную оправку.
Точение наружного диаметра втулки
Перед установкой заготовки в токарный патрон проверяют биение по индикатору, обеспечивая отклонение не более 0,02 мм. Для фиксации используют трех- или четырехкулачковый патрон в зависимости от формы заготовки. При необходимости торец предварительно подравнивают.
Режим резания подбирают исходя из материала: для стали скорость резания 20–30 м/мин, подача 0,1–0,2 мм/об, глубина резания 0,5–1 мм за проход. Для бронзы и латуни допускается скорость до 60 м/мин. Используют твердосплавные или быстрорежущие пластины с положительным передним углом.
Черновое точение выполняют за несколько проходов, оставляя припуск 0,2–0,3 мм на чистовую обработку. Для чистового прохода снижают подачу до 0,05–0,08 мм/об и уменьшают глубину резания, чтобы получить шероховатость поверхности не выше Ra 1,6.
Контроль диаметра осуществляют микрометром через каждые 1–2 прохода. При достижении требуемого размера допускается припуск 0,01–0,02 мм под последующую шлифовку или притирку. После окончания точения фаски снимают резцом с углом 45° для облегчения установки втулки.

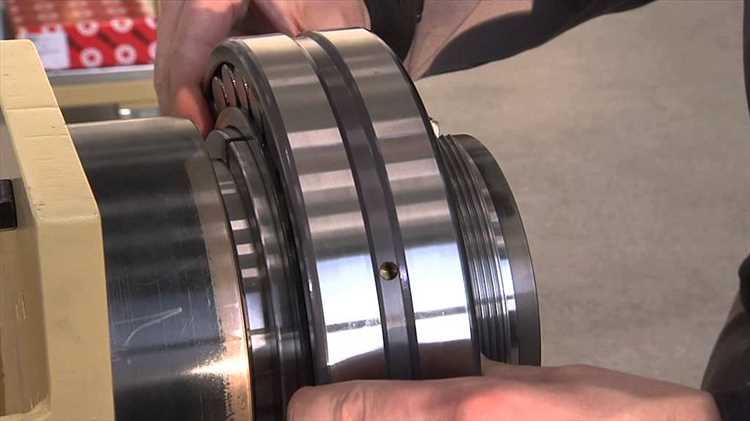

Обработка внутреннего отверстия под подшипник
После чернового растачивания заготовку закрепляют в патроне с минимальным биением. Для достижения требуемой точности используют расточной резец с мелкой подачей и повышенной жёсткостью державки. Скорость резания выбирают в зависимости от материала втулки, обычно в пределах 60–120 м/мин.
При обработке внутреннего диаметра под посадку подшипника критично соблюдать допуск по размеру и геометрии. Для стандартных подшипников применяют поля допусков H7 или H6. Замер диаметра выполняют нутромером или микрометром с дисковыми измерительными поверхностями после каждого чистового прохода.
Для улучшения качества поверхности и увеличения ресурса подшипника используют доводку или хонингование. Эти операции позволяют получить шероховатость Ra 0,8–1,6 мкм и устранить микронеровности, которые могут вызвать повышенный износ. При необходимости внутреннюю поверхность дополнительно обезжиривают перед установкой подшипника.
Снятие фасок и шлифовка поверхности
После точения торцы втулки необходимо обработать для устранения острых кромок. Фаски снимаются резцом с углом 45° или напильником с мелкой насечкой. Ширина фаски обычно составляет 0,3–0,5 мм, что предотвращает зацепление и облегчает установку подшипника.
Шлифовка выполняется абразивной шкуркой зернистостью P400–P800, намотанной на цилиндрическую оправку или удерживаемой вручную при вращении заготовки в патроне. Движения должны быть равномерными, без задержек на одном участке, чтобы избежать появления овальности.
Для получения более гладкой поверхности можно использовать пасту ГОИ на войлочном круге, поддерживая умеренное давление. При обработке важно контролировать температуру детали, периодически останавливая процесс для охлаждения, чтобы избежать термических деформаций.

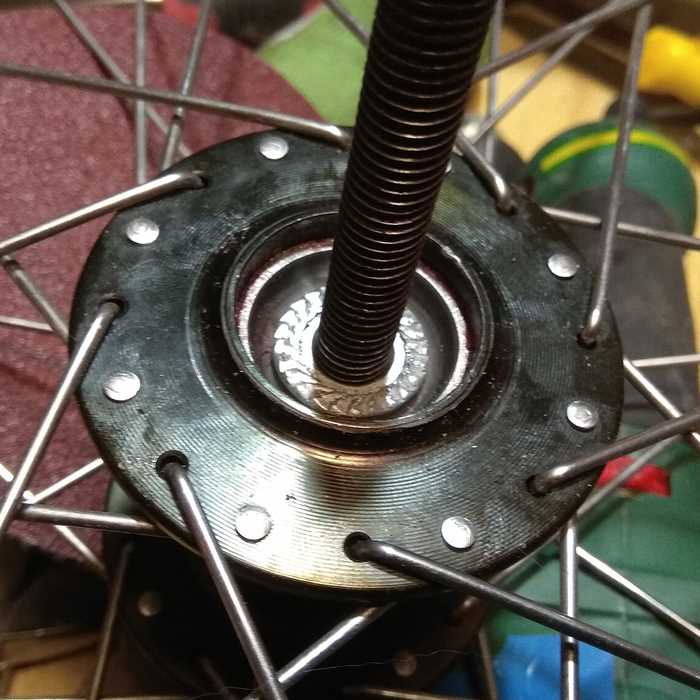

Проверка посадки подшипника во втулке
После завершения обработки втулки необходимо убедиться, что подшипник входит в посадочное место с требуемым натягом или зазором в зависимости от конструкции узла. Контроль проводят в чистом помещении, исключив попадание абразива и стружки.
- Перед проверкой тщательно очистить внутреннюю поверхность втулки и наружную обойму подшипника от смазки и загрязнений.
- Измерить диаметр внутреннего отверстия втулки микрометром или нутромером с точностью до 0,01 мм.
- Сравнить полученное значение с номинальным диаметром подшипника, учитывая допуски по посадке (например, для натяга отверстие меньше на 0,01–0,03 мм).
- Пробная установка выполняется без ударов – подшипник должен входить под действием лёгкого прессового усилия или вручную, если предусмотрен скользящий зазор.
- При обнаружении перекоса или неравномерного входа необходимо повторно проверить геометрию отверстия на овальность и конусность.
Если посадка соответствует расчетным параметрам, подшипник можно окончательно установить с применением смазки или нагрева втулки и охлаждения подшипника для облегчения монтажа.
Установка готовой втулки в узел конструкции
Перед монтажом втулки необходимо очистить посадочное место от пыли, стружки и остатков смазки. Для этого применяют ветошь, смоченную в растворителе, либо сжатый воздух. Поверхность проверяют на наличие задиров и следов коррозии, при необходимости удаляя их мелкозернистой шкуркой.
Втулку вставляют в узел с учетом совпадения фасок и ориентации посадочного отверстия. Если предусмотрена запрессовка, используют ручной или гидравлический пресс, контролируя усилие, чтобы избежать перекоса. Допустимое отклонение осевого совмещения – не более 0,05 мм. При легкой посадке допускается установка при помощи резинового или медного молотка, нанося удары через проставку из мягкого металла.
После установки проверяют плотность посадки путем лёгкого вращения подшипника в втулке. Люфт или тугое вращение указывают на ошибку при изготовлении или монтаже. При необходимости выполняют корректирующую притирку или повторную установку с заменой втулки.
Заключительным этапом является фиксация втулки, если конструкцией предусмотрены стопорные винты, шпонки или кольца. Перед вводом в эксплуатацию узел смазывают согласно требованиям подшипника, исключая попадание смазки на сопрягаемые неподвижные поверхности.
Вопрос-ответ:
Можно ли использовать алюминий для изготовления втулки под подшипник?
Алюминий подходит только для малонагруженных узлов и при невысоких скоростях вращения. Он легко обрабатывается, но быстрее изнашивается по сравнению со сталью или бронзой. Для долговечной работы лучше использовать закалённую сталь или бронзу, особенно если нагрузка и температура будут высокими.
Как проверить соосность отверстия втулки и вала при самостоятельной обработке?
Для проверки соосности используют индикатор часового типа, закреплённый на станке или стойке. Вал устанавливают в подшипники или центры, после чего индикатор перемещают вдоль окружности отверстия втулки. Отклонение стрелки показывает биение. При превышении допустимых значений втулку необходимо переточить или заменить.
Можно ли расточить внутреннее отверстие втулки без токарного станка?
Да, при отсутствии станка можно использовать ручной разверток или регулируемую развертку. Этот способ требует аккуратности и равномерного усилия, иначе отверстие получится конусным или с перекосом. Для точной подгонки лучше закрепить деталь в дрели с минимальным биением и вести обработку на низких оборотах.
Как подобрать припуск на обработку втулки при токарной работе?
Припуск зависит от материала и точности требуемых размеров. Для стали обычно оставляют 0,3–0,5 мм на диаметр для черновой обработки и 0,1–0,2 мм для чистовой. Для мягких сплавов припуск можно уменьшить, так как они легче режутся и меньше дают вибраций.
