Изоляция ротора в электродвигателях отвечает за предотвращение электрических пробоев между обмотками и корпусом, обеспечивая стабильную работу и безопасность оборудования. Нарушение её целостности приводит к снижению сопротивления изоляции, что вызывает токи утечки и повышение температуры, ускоряя деградацию деталей.
Основной технической проблемой при потере изоляции является появление локальных точек перегрева, способных привести к межвитковым коротким замыканиям. Это негативно отражается на характеристиках двигателя: снижается КПД, увеличивается потребление электроэнергии и возникает риск выхода оборудования из строя.

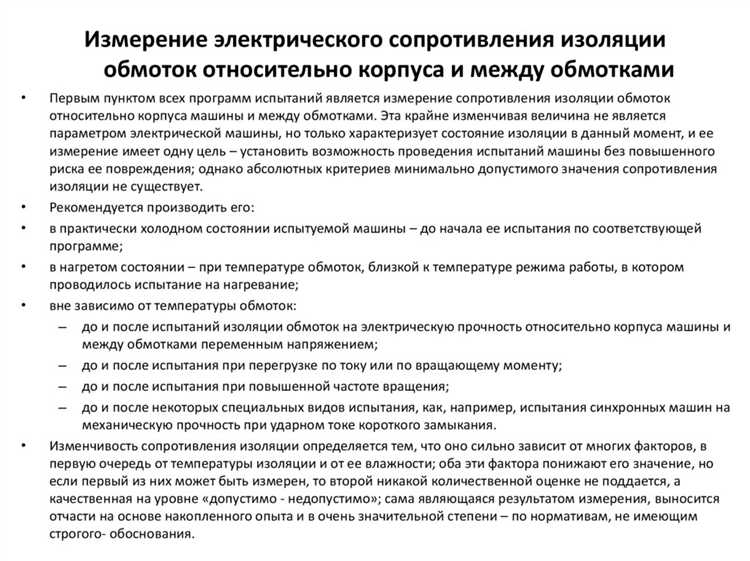

Для раннего выявления потери изоляции рекомендуются регулярные измерения сопротивления изоляции ротора с применением мегаомметров и испытания повышенным напряжением. В случае обнаружения отклонений свыше 20% от номинала необходимо проведение восстановительных работ или замена ротора. Игнорирование данных признаков увеличивает вероятность аварийных остановок и дорогостоящего ремонта.
Причины повреждения изоляции ротора в электродвигателях
Повреждение изоляции ротора возникает вследствие сочетания электрических, механических и химических факторов. Основные причины включают:
- Электрические перенапряжения: высокочастотные импульсы, возникающие при коммутации и переключении, приводят к пробоям изоляционного слоя. Особенно уязвимы электродвигатели с частотными преобразователями.
- Электрическая эрозия (корона и частичные разряды): микроразряды в местах дефектов изоляции разрушают структуру материала и снижают её диэлектрическую прочность.
- Перегрев ротора: температурные нагрузки выше допустимых значений вызывают старение и деградацию изоляционных материалов, что снижает их устойчивость к электрическим нагрузкам.
- Вибрации и механические напряжения: деформации при вибрациях способствуют образованию трещин в изоляции, нарушая её целостность.
- Коррозионное воздействие: в агрессивных средах на поверхности ротора образуются оксиды и продукты коррозии, которые ухудшают адгезию изоляционных покрытий.
- Контакт с загрязнениями и влагой: проникновение пыли, масла и воды приводит к снижению сопротивления изоляции и появлению токов утечки.
- Некачественный ремонт или производство: использование неподходящих изоляционных материалов, нарушение технологии нанесения покрытий или неравномерное отверждение вызывают зоны с пониженной прочностью.
Для предотвращения повреждений рекомендуется регулярно контролировать состояние изоляции с помощью методов частичных разрядов и термометрии, а также соблюдать требования по эксплуатации и техническому обслуживанию.
Методы диагностики утраты изоляционных свойств ротора
Используется метод тангенса угла потерь (tgδ). Измерения проводят на частотах 50 Гц и выше для выявления изменений диэлектрической проницаемости и утечек тока. Увеличение tgδ на 0,01 и более по сравнению с эталонными данными требует дополнительной проверки.
Диагностика с применением высоковольтного импульсного теста выявляет микроскопические дефекты и пробои. Напряжение теста устанавливается на уровне 2–2,5 номинального рабочего напряжения с выдержкой 1–2 секунды.
Метод анализа частотных характеристик (FRA) позволяет обнаружить механические и электрические нарушения обмотки ротора, в том числе повреждения изоляции. Сдвиг пиков резонансных частот и изменение амплитуды сигналов указывают на дефекты.
Термографический контроль выявляет локальные перегревы, связанные с пробоями или ухудшением изоляции. Повышение температуры более чем на 10 °C относительно соседних участков требует вмешательства.
Периодический контроль влажности и загрязнённости изоляционных материалов необходим для предотвращения снижения сопротивления изоляции. Оптимально поддерживать влажность ниже 5% и проводить очистку от загрязнений после каждого ремонтного цикла.
Рекомендуется комплексное применение нескольких методов для подтверждения диагноза и оценки степени повреждения изоляции ротора.
Влияние нарушения изоляции на рабочие параметры двигателя
Повреждение изоляции обмотки ротора асинхронного двигателя вызывает увеличение токов утечки, что приводит к локальному перегреву. Температура в зоне повреждения может превышать 180 °C, ускоряя термическое старение оставшейся изоляции. Это снижает электрическую прочность материала и увеличивает вероятность межвиткового замыкания.
Изменение сопротивления ротора вследствие разрушения изоляционного слоя нарушает баланс фазных токов. В режиме номинальной нагрузки это проявляется увеличением пульсаций крутящего момента, снижением КПД на 2–5 % и ростом потребляемой активной мощности. При длительной работе в таком состоянии возрастает нагрузка на подшипники из-за вибраций, вызванных неравномерным магнитным полем.
В режиме пуска двигатель с нарушенной изоляцией может потреблять ток, превышающий расчетный на 15–25 %, что увеличивает нагрузку на питающую сеть и снижает пусковой момент. В ряде случаев фиксируется провал напряжения в распределительной системе, что особенно критично для производств с параллельной работой нескольких электроприводов.
В высоковольтных двигателях (6–10 кВ) пробой изоляции ротора нередко вызывает короткое замыкание между витками, что проявляется резким падением сопротивления и выбросом тока до 8–10 In. Автоматические выключатели могут не успеть сработать, что приводит к разрушению обмотки и повреждению магнитопровода.
Последствия перегрева и коротких замыканий из-за дефектов изоляции
Нарушение целостности изоляции ротора приводит к локальному перегреву, который вызывает термическое старение обмотки. При превышении температурного порога 140 °C (для класса изоляции F) происходит деградация связующего материала, снижение механической прочности и ускорение влагообразования в микротрещинах.
Дальнейшее повышение температуры свыше 180 °C приводит к карбонизации изоляции, что создает токопроводящие пути и провоцирует короткие замыкания между витками. На практике это проявляется в виде внезапного падения сопротивления изоляции до единиц мегаом, сопровождаемого резким увеличением тока возбуждения и нестабильной работой генератора.
Короткое замыкание в обмотке ротора вызывает несимметрию магнитного поля, рост вибраций и значительное увеличение тепловой нагрузки на соседние участки. Повторное включение машины без устранения дефекта приводит к точечному оплавлению меди, разрушению клиньев и нарушению балансировки ротора.
Для исключения термических повреждений и межвитковых замыканий требуется контроль температуры методом встроенных датчиков и анализ обмоточного сопротивления при прогреве. Допустимое расхождение сопротивлений по фазам не должно превышать 2–3 %, иначе следует проводить термографическую диагностику и проверку межвитковой изоляции импульсным методом.
Ремонт и восстановление изоляции ротора: технические подходы
Перед началом работ проводится диагностика методом тока утечки, импульсного напряжения и тангенса угла диэлектрических потерь. При обнаружении участков с пониженной сопротивляемостью выполняется частичная разборка ротора и зачистка повреждённых зон до металлической основы.
При локальных повреждениях применяется метод локальной заливки эпоксидным компаундом с предварительным прогревом поверхности до 50–60 °C для улучшения адгезии. После отверждения выполняется шлифовка до штатного зазора между ротором и статором.
Если изоляция обмотки повреждена на значительном участке, производится её полное удаление с последующей перемоткой. Используются термореактивные ленты класса F или H, в зависимости от температуры эксплуатации. Намотка ведётся с контролем натяжения и соблюдением межвитковых зазоров, с последующей пропиткой вакуумно-давлением (VPI) в электростойких лаках.
Обязательна проверка сопротивления изоляции мегомметром при напряжении 2,5–5 кВ. Норма – не менее 10 МОм на каждый кВ номинального напряжения. Далее выполняется термоциклирование для выявления возможных скрытых дефектов. После этого ротор балансируется и проходит испытания на пробой импульсным напряжением с контролем формы сигнала.
В процессе сборки необходимо строго соблюдать допуски по соосности валов и равномерности зазора между ротором и статором. Нарушение этих параметров приводит к неравномерному нагреву и ускоренному старению новой изоляции.
Профилактика повторных повреждений изоляции ротора в эксплуатации
Вибрации свыше 50 мкм могут вызвать разрушение бандажной ленты, приводя к механическим повреждениям изоляции. Контроль баланса ротора, состояние опор и своевременная замена изношенных подшипников исключают этот фактор. После каждого останова машины следует проводить оценку остаточной вибрации на валу и лопатках.
Повторное увлажнение изоляции возможно при попадании масла или конденсата внутрь полостей ротора. Установка сепараторов на подводах охлаждающего газа, герметизация вводов и регулярная проверка уровня остаточной влажности (не выше 2 %) позволяют исключить этот риск. При превышении – требуется сушка под вакуумом.
Контроль сопротивления изоляции в горячем состоянии (не менее 0,5 МОм при температуре 80 °C) должен проводиться не реже одного раза в месяц. Понижение ниже порогового значения требует немедленного отключения и проведения диагностики, включая измерение тангенса угла диэлектрических потерь.
В роторных машинах с токосъемными кольцами изоляция часто разрушается от абразивного воздействия пыли и графита. Для исключения повторного повреждения необходимо применять безщеточные системы возбуждения или герметизировать камеры с кольцами и организовать принудительную фильтрацию воздуха класса НЕРА-13 или выше.
Вопрос-ответ:
Что означает потеря изоляции ротора и как она возникает?
Потеря изоляции ротора — это нарушение целостности изоляционного слоя обмотки или сердечника ротора, которое приводит к утечке тока на заземленные части машины. Возникает это из-за старения изоляционных материалов, перегрева, вибраций, повышенной влажности, загрязнений или механических повреждений. На ранних стадиях такая деградация может быть незаметной, но со временем приводит к прогрессирующему ухудшению изоляции.
Какие технические последствия возникают при потере изоляции ротора?
Основное последствие — замыкание на массу или между витками, что вызывает неравномерное распределение токов в обмотке. Это приводит к локальному перегреву, снижению КПД, росту вибраций и повышенному износу подшипников. При длительной работе в таком состоянии может произойти разрушение обмотки и выход машины из строя. Если изоляция разрушена полностью, возникает короткое замыкание, которое часто сопровождается серьезными механическими повреждениями.
Можно ли предотвратить потерю изоляции ротора, и как это делается на практике?
Да, можно. Для этого применяют регулярную диагностику и профилактическое обслуживание. Важно контролировать температуру, вибрации, уровень влажности и чистоту внутри машины. Проводят испытания изоляции — мегомметром или методом измерения тангенса угла диэлектрических потерь. В случае подозрений на повреждение — применяют более точные методы, такие как частичные разряды или электрическое сканирование. Также немаловажно соблюдать режимы работы и не допускать перегрузок.
Чем потеря изоляции ротора отличается от аналогичной проблемы со статором?
Главное различие в том, что обмотка ротора движется, а обмотка статора — нет. Это создает дополнительные сложности: диагностика и ремонт ротора требуют полной остановки машины и разборки. Кроме того, роторная изоляция подвержена другим видам нагрузок — центробежным силам, переменным механическим напряжениям и более высокой температуре из-за плохого охлаждения внутри. В результате, повреждение ротора часто развивается быстрее и труднее поддается ремонту.
Какие типы машин наиболее уязвимы к потере изоляции ротора?
Наибольший риск — у высоковольтных турбогенераторов и мощных асинхронных двигателей с короткозамкнутым или фазным ротором. В турбогенераторах изоляция ротора работает в тяжёлых температурных и электрических условиях, особенно в зоне контактных колец и щёток. У асинхронных машин с фазным ротором нередко страдает изоляция между обмоткой и сердечником из-за частых пусков и торможений. В таких установках регулярная проверка состояния ротора — обязательная мера.
