В автомобилях Daewoo Lanos диагностический разъем применяется для подключения сканера и считывания ошибок электронных систем. Его расположение может отличаться в зависимости от года выпуска и типа комплектации, однако в большинстве моделей он размещён в салоне, в зоне водительского пространства.
У Lanos с двигателями объемом 1.5 и 1.6 литра, выпущенных для рынка СНГ, чаще всего используется разъем стандарта OBD-I, а не OBD-II. Он имеет прямоугольную форму с тремя рядами контактов. Наиболее распространённое расположение – под рулевой колонкой, немного левее или правее рулевого вала. Разъем может быть скрыт за декоративной пластиковой накладкой, которую необходимо аккуратно снять.
В некоторых вариантах исполнения Lanos диагностический разъем находится за пепельницей или под центральной консолью, ближе к рычагу КПП. Важно проверять наличие этикетки с обозначением «DIAG» или «ALDL» рядом с гнездом – она упрощает идентификацию при визуальном осмотре.
Перед подключением сканера необходимо убедиться, что используется подходящий адаптер, соответствующий типу разъема (например, GM 12-pin или переходник на OBD-II). Неправильный выбор оборудования может привести к некорректному считыванию данных или отсутствию связи с ЭБУ.
Расположение диагностического разъема на Ланосе с левым рулем
На автомобилях Daewoo Lanos с левосторонним расположением рулевого управления диагностический разъём OBD-II (или его аналог, в зависимости от года выпуска) находится внутри салона, под приборной панелью, вблизи водителя. Стандартное место – под рулевой колонкой, слева от центральной консоли.
Чтобы получить доступ к разъёму, необходимо заглянуть под панель приборов в область над педалью сцепления. Разъём установлен на пластиковом кронштейне или в специальной нише, скрытой декоративной заглушкой. Фиксация может быть горизонтальной или вертикальной, что зависит от года выпуска и комплектации автомобиля.
Если разъём визуально не обнаруживается, рекомендуется использовать фонарик и внимательно осмотреть пространство между рулевой колонкой и нижним краем панели. В ряде случаев владельцы самостоятельно перемещают разъём в более удобное место, что следует учитывать при осмотре.
На ранних версиях Ланоса (до 2001 года) может использоваться 12-контактный разъём GM, а не стандарт OBD-II. Он размещён в той же зоне, но форма и количество контактов отличаются. При диагностике такого автомобиля потребуется переходник соответствующего типа.
Подключение сканера не требует демонтажа элементов обшивки. После подключения питание на разъёме появляется при включении зажигания. Для стабильной работы с диагностическим оборудованием следует избегать натяжения кабеля сканера, особенно при расположении разъёма в труднодоступной зоне.
Где искать диагностический разъем на Ланосе с правым рулем
На автомобилях Daewoo Lanos с правым рулем диагностический разъем расположен несимметрично относительно леворульных версий, что нередко вызывает затруднения при первичном осмотре. Разъем чаще всего размещается в салоне, в пределах доступа водителя, но с особенностями конструкции панели под правый руль.
- Основное место поиска – пространство под приборной панелью с правой стороны, ближе к центральной консоли. Разъем может находиться за крышкой или декоративной накладкой.
- На некоторых модификациях разъем расположен под пластиковым щитком рядом с блоком предохранителей, чуть выше уровня педалей, ближе к центральному тоннелю.
- Если штатная заглушка отсутствует, разъем может быть просто прикручен к кузову с помощью пластикового крепления, без декоративного закрытия.
Для доступа может потребоваться отсоединение части нижней облицовки панели или выемка пластиковой накладки. Разъем OBD-II (если установлен) имеет 16 контактов и трапециевидную форму. В более ранних моделях возможен разъем стандарта GM ALDL, состоящий из 12 контактов, который также размещается в указанной зоне, но может быть спрятан глубже за жгутами проводки.
При самостоятельном поиске рекомендуется использовать фонарик и зеркальце – некоторые версии Ланоса имеют ограниченное пространство и неудобный угол обзора. Также полезно свериться с технической документацией конкретной версии автомобиля, так как расположение разъема может незначительно отличаться в зависимости от года выпуска и страны сборки.
Как визуально опознать диагностический разъем в салоне
Диагностический разъем на Ланосе представляет собой пластиковый прямоугольный или трапециевидный корпус черного или темно-серого цвета, обычно с рядами металлических контактов внутри. В стандартной комплектации чаще всего используется 12-контактный разъем OBD-I (GM ALDL) или 16-контактный OBD-II, в зависимости от года выпуска автомобиля и рынка сбыта.
Для точной идентификации разъема важно обратить внимание на его форму: у OBD-II он имеет характерную трапециевидную форму, с двумя рядами контактов – 8 в верхнем ряду и 8 в нижнем. ALDL отличается от OBD-II – он имеет менее стандартизированную форму и меньшее количество контактов, часто располагается в одном ряду.
Внутри салона разъем может быть спрятан за заглушкой или пластиковым кожухом, но его визуальные признаки остаются узнаваемыми. Ищи небольшой порт размером примерно 3–4 см в длину, утопленный в панель и не подключенный к кнопкам или переключателям. Чаще всего он расположен ниже рулевой колонки, в области блока предохранителей, рядом с монтажным отсеком или под центральной консолью ближе к пассажирской ноге.
Также можно ориентироваться на отсутствие обозначений: диагностический разъем, как правило, не маркируется значками или подписями. Исключение – некоторые версии с OBD-II могут иметь рядом тисненую маркировку «OBD» или «DLC».
При осмотре не спутай разъем с интерфейсами мультимедиа, проводами сигнализации или реле – только диагностический разъем имеет стандартизированную форму и назначение всех контактов. Если доступ к нему затруднен, удобно использовать фонарик и зеркало для осмотра труднодоступных зон под приборной панелью.
Под какие элементы обшивки может быть спрятан разъем
На Ланосе диагностический разъем часто расположен в нижней части панели приборов, но может быть закрыт элементами обшивки, затрудняющими его визуальный доступ. Один из распространённых случаев – размещение разъема за декоративной накладкой в районе полки под рулевой колонкой. Эта накладка фиксируется на защёлках и легко снимается при аккуратном нажатии на её край.
Ещё одно типичное место – ниша под пепельницей или заглушками рядом с центральной консолью. В некоторых модификациях разъем утоплен вглубь и прикрыт пластиковой крышкой или резиновой заглушкой, внешне неотличимой от декоративных элементов салона. Для доступа необходимо извлечь заглушку или приоткрыть крышку вручную.
Также стоит осмотреть нижнюю кромку боковой панели слева от водителя, ближе к монтажному блоку предохранителей. В этом месте разъем иногда спрятан за тканевой или пластиковой частью обшивки, удерживаемой одним-двумя саморезами. Демонтаж такого элемента занимает не более пары минут, но требует крестообразной отвертки.
На версиях с правым рулём разъём может находиться под панелью с противоположной стороны, и скрываться за левой внутренней боковой обшивкой. В этом случае его расположение зеркально относительно леворульных моделей, но элементы крепления и маскировки остаются аналогичными.
Различия расположения разъема на Ланосах разных годов выпуска
На моделях Ланос до 2002 года диагностический разъем чаще всего размещён в моторном отсеке, рядом с аккумуляторной батареей или на щите передка. В этих версиях применялись разъемы типа OBD-I, и подключение к ним требует переходников и специализированного оборудования.
С 2002 по 2007 год в большинстве Ланосов, собранных для европейского рынка, диагностический разъем переместили в салон. Он расположен под приборной панелью, слева от рулевой колонки, в нише рядом с блоком предохранителей. Разъем типа OBD-II стандарта ISO 9141-2 или KWP2000 позволяет подключение большинства универсальных сканеров.
На автомобилях после 2008 года, включая версии от ZAZ, разъем сохранил своё положение в салоне, но иногда может быть смещён ближе к центральной консоли – под пепельницу или в нишу за заглушкой под прикуривателем. Такие изменения характерны для комплектаций с переработанной панелью приборов или локализацией производства.
При поиске разъема важно учитывать год выпуска и страну сборки. Некоторые экспортные версии могут отличаться расположением даже в пределах одного модельного года. Надёжнее всего сверяться с технической документацией конкретного автомобиля или визуально осматривать перечисленные зоны.

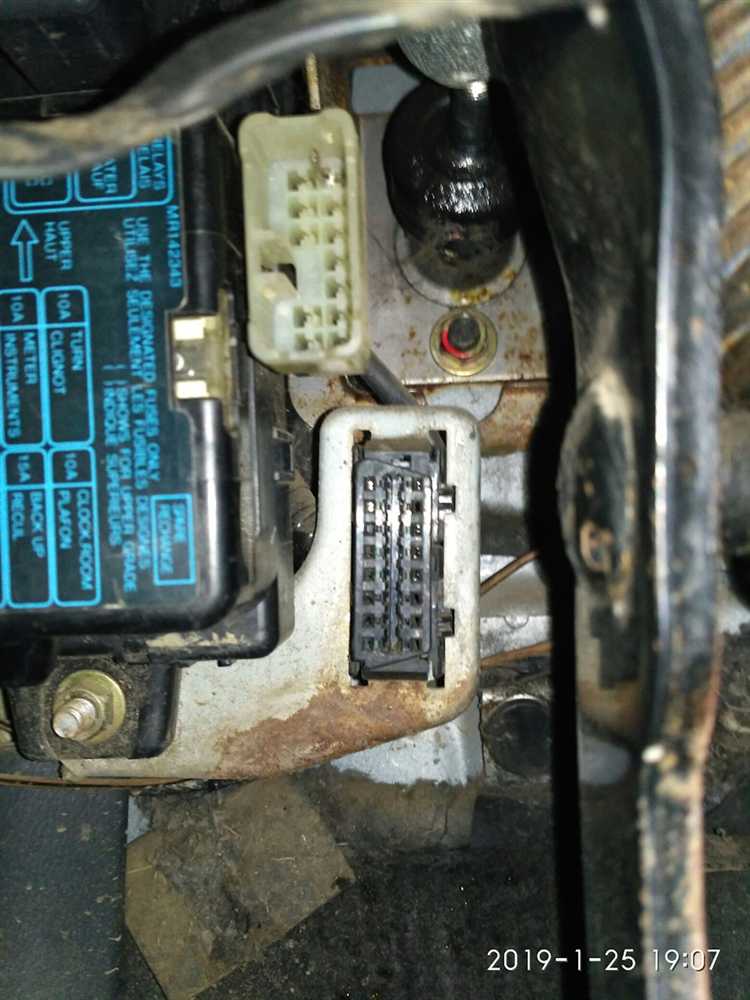

Тип диагностического разъема на Ланосе: OBD-II или GM12
В автомобилях Daewoo Lanos, выпущенных до 2005 года, чаще всего используется диагностический разъем стандарта GM12. Этот разъем имеет 12 контактов и предназначен для взаимодействия с диагностическим оборудованием, совместимым с системами General Motors. Его конструкция отличается от универсального стандарта OBD-II и требует специализированного адаптера для считывания ошибок и параметров двигателя.
Начиная с моделей Ланос, произведенных после 2005 года, в конструкцию внедрен разъем OBD-II, который стал обязательным в связи с новыми нормами по экологии и стандартизации диагностики. OBD-II имеет 16 контактов и обеспечивает совместимость с большинством современных диагностических сканеров, что упрощает доступ к информации об ошибках и параметрах двигателя.
При подборе диагностического оборудования необходимо уточнять тип разъема конкретного автомобиля, так как использование несовместимого адаптера приведет к отсутствию связи или искажению данных. Для Ланосов с GM12 потребуется переходник на OBD-II или специализированный сканер с поддержкой протоколов GM.
Рекомендовано проверить год выпуска и региональную комплектацию автомобиля, чтобы определить точный тип диагностического разъема. При отсутствии доступа к документации можно визуально сравнить разъем с эталонными изображениями GM12 и OBD-II для правильного выбора оборудования.

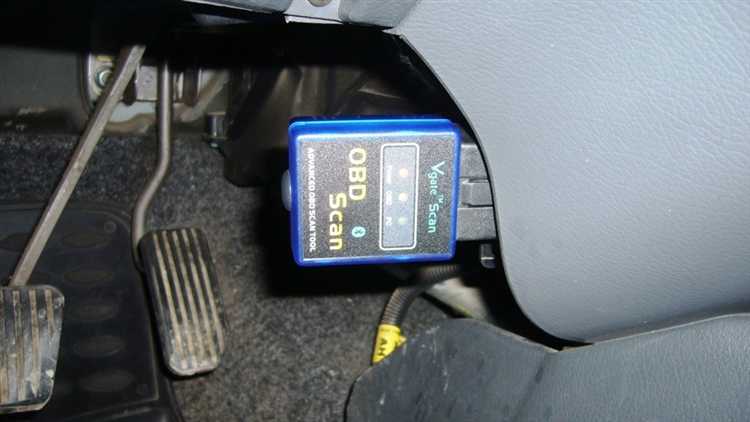

Что делать, если разъем отсутствует на стандартном месте
Если диагностический разъем в Ланосе не обнаружен под панелью со стороны водителя, следует выполнить последовательные действия для поиска и устранения проблемы.
- Проверьте область рядом с рулевой колонкой, включая пространство под торпедо и около педального узла. Иногда разъем может быть смещен или спрятан за дополнительной защитой.
- Осмотрите нижнюю часть приборной панели со стороны пассажира – у некоторых модификаций Ланоса разъем перемещается в эту зону.
- Изучите документацию конкретного года выпуска и комплектации автомобиля. Разъем может отличаться в зависимости от года и рынка поставки, например, встречаются версии с разъемом GM12 вместо стандартного OBD-II.
- Проверьте наличие декоративных крышек, заглушек или крепежных элементов, которые могут скрывать разъем. Их необходимо аккуратно снять, чтобы не повредить элементы обшивки.
- Если разъем отсутствует полностью, убедитесь, что ранее не производились изменения электропроводки или вмешательства в систему диагностики. Для этого рекомендуется обратиться к специалистам по электрике автомобиля.
- При невозможности самостоятельного обнаружения разъема, воспользуйтесь специализированным оборудованием или обратитесь в сервисный центр, где проведут диагностику с помощью профессиональных инструментов и схем электрооборудования.
Регулярная проверка и правильное расположение диагностического разъема обеспечивают доступ к важным параметрам двигателя и систем автомобиля, поэтому отсутствие разъема требует внимательного подхода и корректных действий.

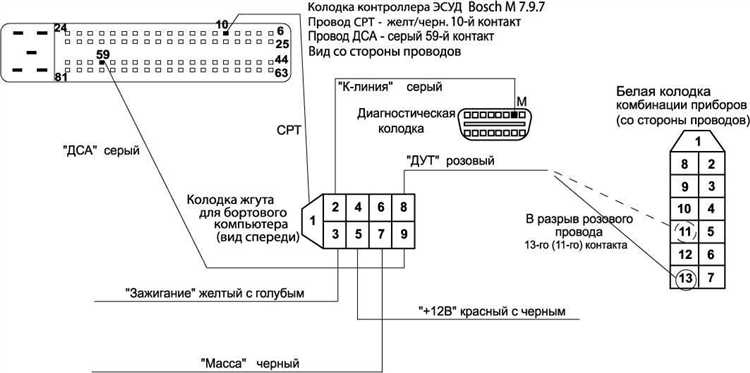

Какие ошибки возникают при неправильном подключении к разъему
Неправильное подключение к диагностическому разъему Ланоса вызывает ошибки связи с ЭБУ, приводящие к невозможности считывания данных или затиранию кодов неисправностей.
Частая ошибка – использование несовместимого адаптера, что ведет к нестабильной передаче сигналов и искажению показаний.
Перепутанные контакты разъема могут вызвать короткое замыкание, что способно повредить модуль управления двигателем и привести к дорогостоящему ремонту.
Некорректное напряжение питания разъема вызывает сбои в работе диагностического оборудования и искажает диагностику.
Ошибки в подключении проявляются кодами, не относящимися к реальным неисправностям, например, «Ошибка связи с ЭБУ» или «Неверный протокол». Эти коды затрудняют поиск и устранение настоящих проблем.
Рекомендуется проверять целостность контактов и соответствие разъема стандартам OBD-II для Ланоса перед подключением, а также использовать только сертифицированные адаптеры.
Перед диагностикой необходимо убедиться, что зажигание включено, и разъем не загрязнен, чтобы избежать ошибок в передаче данных.
Вопрос-ответ:
Где именно расположен диагностический разъем в автомобиле Ланос?
В Ланосе диагностический разъем обычно находится в салоне под панелью приборов со стороны водителя. Чаще всего его можно обнаружить слева под рулевой колонкой за пластиковой накладкой или рядом с предохранительным блоком. Чтобы добраться до разъема, может потребоваться немного отогнуть или снять облицовку панели. В некоторых моделях он может быть чуть глубже, но всегда в районе ног водителя.
Как определить, что это именно диагностический разъем, а не другой разъем или соединение?
Диагностический разъем в Ланосе — это прямоугольный разъем с 16 контактами (стандарт OBD-II) или специальный GM12 в более ранних моделях. Он обычно черного цвета и имеет устойчивую форму с замком для надежного соединения диагностического кабеля. Вокруг него нет дополнительных проводов для других систем, и он расположен так, чтобы легко подключить сканер. Часто рядом есть маркировка или наклейка с обозначением OBD, но даже без нее форма и расположение делают его узнаваемым.
Может ли диагностический разъем находиться в другом месте, если машина с правым рулём?
Да, в Ланосах с правым рулём диагностический разъем обычно размещён с противоположной стороны по сравнению с леворульными версиями. Вместо левой стороны под рулевой колонкой его часто располагают справа, под приборной панелью около ног водителя. Из-за изменений конструкции панели и электропроводки место установки может варьироваться, но всё равно это место близко к водителю и легко доступно для подключения оборудования диагностики.
Что делать, если я не могу найти диагностический разъем на стандартном месте в Ланосе?
Если разъем не обнаруживается под панелью приборов с левой стороны, стоит проверить несколько мест: рядом с предохранительным блоком, под центральной консолью, возле рулевой колонки с правой стороны (если машина с правым рулём). Иногда разъем может быть спрятан за декоративными накладками или защитными крышками. Если найти разъем самостоятельно не удаётся, рекомендуется обратиться к инструкции по эксплуатации автомобиля или проконсультироваться со специалистами на сервисе, чтобы избежать повреждений при попытках доступа.
Как отличить разъем OBD-II от разъема GM12 в Ланосе?
Разъем OBD-II — это стандартизированный 16-контактный разъем прямоугольной формы, используемый на большинстве современных автомобилей. Он крупнее и имеет равномерно расположенные контакты. Разъем GM12, который применяется на более ранних Ланосах, представляет собой меньший 12-контактный разъем с другой формой и контактной конфигурацией. Внешне GM12 выглядит более компактным и не подходит для стандартных OBD-II сканеров без переходников. Различие легко заметить по количеству контактов и форме корпуса.
Где именно в салоне Ланоса расположен диагностический разъем?
Диагностический разъем в Ланосе обычно находится внизу под панелью приборов со стороны водителя. Чаще всего он расположен около места, где торпедо соединяется с центральной консолью, под защитной крышкой или пластиковой панелью. Для доступа к нему достаточно немного приподнять или снять декоративный элемент, и разъем станет виден. Если не удаётся найти разъем в этой области, стоит проверить место возле предохранительного блока или рядом с рулевой колонкой.
Почему важно знать расположение диагностического разъема на Ланосе и как это помогает при обслуживании автомобиля?
Знание точного расположения диагностического разъема необходимо для проведения диагностики систем автомобиля с помощью специальных сканеров. Подключившись к этому разъему, можно быстро считать коды ошибок, определить неисправности двигателя, системы управления и других важных компонентов. Это позволяет экономить время при ремонте и помогает своевременно выявлять проблемы, что уменьшает риск серьёзных поломок. Кроме того, правильный доступ к разъему облегчает регулярное техническое обслуживание и настройки автомобиля.
