Насыщение трансформатора возникает при превышении магнитным потоком предельного уровня магнитной индукции сердечника, что ведет к резкому росту тока возбуждения и ухудшению рабочих характеристик. К основным причинам насыщения относятся неправильный выбор параметров магнитопровода, эксплуатация при высоких пиковых напряжениях и наличие остаточной намагниченности после выключения.
Частая причина – превышение номинальной напряженности магнитного поля, особенно при пусковых токах или в условиях нестабильного питающего напряжения. Остаточная намагниченность появляется из-за неоднородности магнитного материала или частых циклов включения и выключения, что снижает запас индукции и увеличивает риск насыщения при последующих запусках.
Для устранения насыщения необходимо контролировать амплитуду напряжения и правильно выбирать тип и сечение сердечника с учетом предполагаемой нагрузки. Рекомендуется применять специальные методы размагничивания и обеспечивать плавный пуск с использованием ограничителей тока возбуждения. Также важно проводить диагностику состояния изоляции и корректировать рабочие режимы, чтобы минимизировать перегрузки и предотвращать разрушение магнитной цепи.

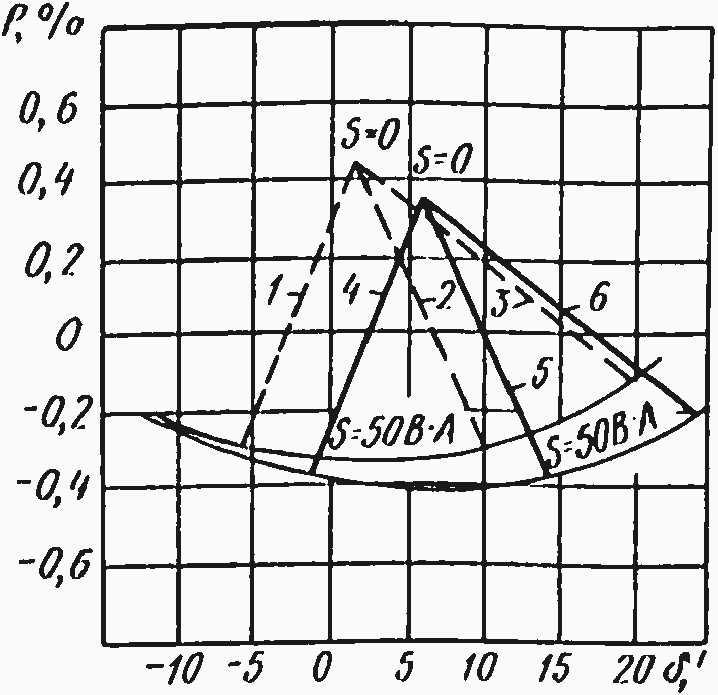

Влияние перенапряжения на насыщение магнитопровода
Перенапряжение приводит к значительному увеличению магнитного потока в сердечнике трансформатора. При превышении номинального напряжения индукция в магнитопроводе может выйти за пределы линейной области его характеристики, что вызывает насыщение.
С насыщением связано резкое увеличение магнитного потока при незначительном повышении напряжения, что приводит к росту тока намагничивания и перегреву. Типичные значения перенапряжения, вызывающего насыщение, находятся в диапазоне 10-20% от номинального напряжения, но точное значение зависит от типа стали магнитопровода и его толщины.
Для снижения риска насыщения при перенапряжении рекомендуется использовать аппаратуру защиты от перенапряжений, а также выбирать трансформаторы с запасом по напряжению. Увеличение толщины изоляции и применение магнитных материалов с высокой индукцией насыщения помогают расширить допустимый диапазон рабочих напряжений.
Эксплуатация трансформатора с частыми перенапряжениями ускоряет деградацию магнитопровода, повышая риск выхода оборудования из строя. Контроль за качеством питающего напряжения и установка ограничителей перенапряжения минимизируют вероятность насыщения и связанных с ним повреждений.
Роль искажения формы входного сигнала в возникновении насыщения
Искажение формы входного сигнала трансформатора часто приводит к возникновению насыщения магнитопровода. При искажениях, таких как гармонические составляющие или импульсные выбросы, амплитуда мгновенного напряжения может превысить номинальные значения, вызывая превышение магнитной индукции выше предела насыщения стали.
Особенно критичны высокочастотные гармоники, формирующие острые пики напряжения. Эти пики создают неравномерное распределение магнитного потока и локальные зоны перегрузки сердечника. В результате возрастает тепловая нагрузка и снижается эффективность работы трансформатора.
Для снижения искажений рекомендуется применять фильтры гармоник и активные коррекционные устройства, снижающие амплитуду высших гармоник. Важно контролировать качество питающего напряжения, используя анализаторы спектра и осциллографы с высоким частотным диапазоном.
Кроме того, корректное проектирование схем включения трансформатора и применение защитных устройств предотвращают резкие скачки напряжения, минимизируя риск насыщения. Устранение источников искажений на входе продлевает срок службы трансформатора и повышает стабильность его работы.
Последствия перегрузки по току для магнитного сердечника
Перегрузка трансформатора по току вызывает повышение магнитного потока в сердечнике сверх номинальных значений, что приводит к насыщению магнитопровода. Насыщение снижает индуктивное сопротивление и увеличивает магнитные потери, что выражается в росте тепловыделения.
Повышенная температура разрушает изоляцию и ухудшает свойства ферромагнитного материала. В результате возникает деградация магнитной проницаемости, ухудшается коэффициент трансформации и увеличивается ток холостого хода.
Длительное воздействие перегрузки приводит к появлению гистерезисных и вихревых токов, усиливающих потери и ускоряющих износ сердечника. Механические напряжения вследствие теплового расширения могут вызвать микротрещины в слоях стального пакета, снижая его электрическую изоляцию.
Для предотвращения повреждений рекомендуется ограничивать ток перегрузки не более чем на 10–20 % от номинального в течение коротких интервалов. Использование защитных устройств, таких как тепловые реле и автоматические выключатели, минимизирует риск насыщения и перегрева.
Регулярный контроль температуры и анализ параметров тока обеспечивают своевременное выявление перегрузок. При обнаружении признаков насыщения требуется уменьшить нагрузку или выполнить техническое обслуживание сердечника для восстановления его характеристик.
Влияние температуры на магнитные свойства трансформатора
Повышение температуры магнитного сердечника снижает магнитную проницаемость материала, что уменьшает его способность намагничиваться при заданном напряжении. При температуре выше 100 °C наблюдается заметное ухудшение магнитных характеристик стали, используемой в сердечниках.
Основные эффекты температуры на магнитные свойства:
- Снижение насыщения магнитопровода: с ростом температуры магнитная индукция насыщения падает примерно на 0,1–0,2% на каждый градус Цельсия, что приводит к увеличению вероятности насыщения при тех же нагрузках.
- Увеличение потерь на гистерезис и вихревые токи: при высокой температуре растут потери в сердечнике, что вызывает дополнительный нагрев и может замкнуть порочный круг.
- Изменение коэрцитивной силы: с повышением температуры коэрцитивная сила уменьшается, что снижает устойчивость к перемагничиванию и усиливает неравномерность магнитного поля.
Рекомендации по снижению температурного влияния:
- Использовать магнитопроводы из материалов с улучшенной температурной стабильностью, например, кремнистую сталь с высоким содержанием кремния.
- Обеспечивать эффективное охлаждение трансформатора – установка радиаторов, вентиляция, или масляное охлаждение в зависимости от мощности.
- Контролировать режим эксплуатации и избегать перегрузок, способствующих росту температуры сердечника.
- Регулярно проводить термографический контроль и измерения температуры для своевременного выявления перегрева.
Температурные колебания непосредственно влияют на рабочие параметры трансформатора, снижая его эффективность и повышая риск насыщения магнитопровода. Точное соблюдение температурных режимов продлевает срок службы и сохраняет стабильность магнитных характеристик.
Проблемы с качеством материала магнитопровода и их влияние на насыщение
Низкое качество материала магнитопровода напрямую повышает склонность трансформатора к насыщению. Основная причина – повышенное значение коэрцитивной силы и сниженная магнитная проницаемость. При использовании стали с большим содержанием примесей или неоднородной структуры возрастает гистерезисные потери и повышается ток намагничивания.
Вследствие этого магнитный поток неравномерно распределяется по сердечнику, что приводит к локальным зонам насыщения даже при номинальных токах. Особенно чувствительны к качеству материала трансформаторы с тонкокатаным сердечником и высокочастотные устройства, где шероховатость и дефекты структуры усиливают энергетические потери.
Рекомендуется применять электротехническую сталь с низкой коэрцитивной силой (менее 10 А/м) и высокой магнитной проницаемостью. Технологии холодной прокатки и отжига позволяют улучшить кристаллическую структуру, снижая дефекты и внутренние напряжения.
Контроль качества листов магнитопровода должен включать измерение толщины, проверку на наличие трещин и неметаллических включений. Дополнительное применение лаковых или оксидных покрытий снижает вихревые токи, уменьшает локальный нагрев и минимизирует риски преждевременного насыщения.
При эксплуатации трансформаторов важно избегать перегрева, так как термическое разрушение структуры магнитопровода ухудшает магнитные свойства и ускоряет процессы насыщения. При необходимости замены сердечника следует отдавать предпочтение материалам с подтвержденными техническими характеристиками и соответствующим сертификатом.
Методы измерения и диагностики насыщения трансформатора
Диагностика насыщения магнитопровода трансформатора основана на контроле магнитных и электрических параметров, напрямую указывающих на приближение или достижение насыщения.
- Анализ ВАХ магнитного сердечника: Измерение зависимости магнитной индукции (B) от магнитного поля (H) позволяет выявить участок, где кривая резко выпрямляется – признак насыщения. Для этого используют магнитометры и приборы для измерения намагниченности.
- Измерение тока намагничивания: При насыщении трансформатора ток намагничивания резко возрастает при незначительном увеличении напряжения. Сравнивают фактическое значение тока с паспортным или нормативным. Повышение тока более чем на 20% – тревожный симптом.
- Осциллографический контроль формы тока и напряжения: Использование осциллографа позволяет выявить искажения синусоиды тока, характерные для насыщения: срезы или плоские вершины кривой. Изменение формы сигнала фиксируется при постепенном увеличении нагрузки.
- Метод гармонического анализа: Наличие высших гармоник в токе, особенно третьей и пятой, свидетельствует о нелинейности магнитного потока, связанной с насыщением. Для анализа применяют спектроанализаторы или специализированные измерители гармоник.
- Испытание под повышенным напряжением с измерением индуктивности: Насыщение проявляется снижением индуктивности обмоток при возрастании напряжения. Используют мосты или LCR-метры для замера индуктивности на разных уровнях напряжения.
Регулярный контроль указанных параметров позволяет выявить ранние стадии насыщения и предотвратить повреждение трансформатора. Рекомендуется проводить диагностику при профилактических осмотрах и после изменений эксплуатационных условий.
Применение правильного выбора напряжения и токовой нагрузки для снижения насыщения
Перенапряжение, даже кратковременное, повышает магнитный поток выше критического уровня, что вызывает магнитное насыщение. Рекомендуется выбирать трансформаторы с номинальным напряжением, превышающим максимальное ожидаемое напряжение в сети не менее чем на 5–10%, чтобы обеспечить запас и снизить риск насыщения.
Токовая нагрузка оказывает влияние на магнитное поле через дополнительное магнитное воздействие от нагрузки. При превышении номинального тока возрастает поток рассеяния и увеличивается вероятность насыщения. Оптимальный режим работы предусматривает эксплуатацию при токах, не превышающих 80–90% номинального значения трансформатора.
В системах с изменяющейся нагрузкой целесообразно использовать устройства автоматической регулировки напряжения (AVR) и контроллеры тока, которые поддерживают параметры в безопасных пределах. Это предотвращает резкие скачки напряжения и токов, снижающие риск насыщения.
Для электроснабжения с нестабильным напряжением необходимо применять трансформаторы с повышенным запасом магнитной индукции и использовать фильтры и стабилизаторы. Они выравнивают напряжение и уменьшают гармоники, способствующие насыщению.
Регулярный мониторинг параметров сети и корректный выбор трансформатора с учетом профиля нагрузки позволяют поддерживать магнитный поток в пределах допустимых значений. Это продлевает срок службы оборудования и улучшает его технические характеристики.
Технические способы уменьшения насыщения: конструктивные и схемные решения
Использование высококачественных магнитных материалов с низкой коэрцитивной силой, например, электротехнической стали с оптимизированной технологией прокатки и термообработки, повышает магнитную проницаемость и расширяет рабочий диапазон магнитных индукций.
Конструктивно эффективен подбор числа витков первичной и вторичной обмоток с учетом номинальных напряжения и тока. Увеличение числа витков снижает магнитное поле на виток, что уменьшает напряженность магнитного поля и снижает насыщение.
В схемных решениях применяют включение реактивных элементов – дросселей или конденсаторов – для компенсации гармонических искажений, которые усиливают насыщение магнитопровода. Часто используется фильтрация и корректировка формы входного сигнала для минимизации пиков магнитного потока.
В случае с силовыми трансформаторами, введение регулировочных отводов на обмотках позволяет изменять напряжение и уменьшать магнитный поток при перегрузках, тем самым предотвращая насыщение.
Использование нескольких магнитных путей и сборных магнитопроводов с раздельными полюсами способствует равномерному распределению магнитного потока и снижает локальные зоны насыщения.
Для трансформаторов с импульсными нагрузками применяют активные схемы управления током на первичной стороне, позволяющие динамически ограничивать пиковые значения магнитного потока.
Понижение питающего напряжения или внедрение ограничителей перенапряжений эффективно в схемах с резкими скачками входного напряжения, что уменьшает риск резкого насыщения магнитопровода.
Вопрос-ответ:
Почему трансформатор начинает насыщаться при превышении номинального тока?
Насыщение происходит, когда магнитное поле в сердечнике достигает предела, после которого увеличение тока не ведет к росту магнитного потока. При превышении номинального тока увеличивается магнитное поле, и сердечник перестает пропускать поток эффективно, что вызывает насыщение.
Какая роль конструкции магнитопровода в предотвращении насыщения трансформатора?
Форма и материал магнитопровода влияют на распределение магнитного поля и величину индукции. Правильный выбор толщины пластин и использование качественной электротехнической стали с низкими потерями уменьшают вероятность насыщения, так как снижают магнитные потери и улучшают распределение потока.
Как изменение напряжения питания трансформатора влияет на насыщение сердечника?
Повышение напряжения вызывает рост магнитной индукции в сердечнике, приближая его к насыщению. Поэтому поддержание напряжения в пределах допустимых значений снижает риск насыщения. В схемах с нестабильным напряжением применяют стабилизаторы или регулирующие устройства для защиты сердечника.
Можно ли обнаружить насыщение трансформатора по звуку или другим признакам во время работы?
Да, насыщение часто сопровождается характерным гудением или шумом, вызванным вибрацией сердечника. Кроме того, возникают искажения выходного сигнала и повышение температуры. Точные методы диагностики включают измерение магнитных характеристик и анализ тока нагрузки.
Какие схемные решения применяют для снижения насыщения трансформатора в электрических цепях?
Для уменьшения насыщения используют схемы с ограничением тока, например, введение реакторов или фильтров, а также применение защиты от перенапряжений. Часто устанавливают автоматические устройства контроля тока, которые при достижении критических значений отключают или регулируют нагрузку.
Почему трансформатор может входить в режим насыщения при нормальных условиях эксплуатации?
Насыщение происходит из-за превышения магнитного потока в сердечнике трансформатора, что связано с чрезмерным напряжением или током. Это может быть вызвано неожиданными перенапряжениями, неправильным выбором номинальных параметров, дефектами магнитопровода или нарушениями в работе схемы. В результате магнитопровод теряет способность пропорционально реагировать на увеличенное напряжение, что снижает эффективность работы и приводит к нагреву и искажениям.
Какие методы применяются для снижения риска насыщения трансформатора в электросетях?
Для уменьшения вероятности насыщения используют несколько подходов. Конструктивно применяют магнитопроводы с улучшенными материалами, обладающими высокой магнитной проницаемостью и низкими потерями. На схеме возможно введение ограничителей перенапряжений и правильный подбор рабочих режимов, включая ограничение тока нагрузки. Контроль состояния трансформатора и измерения магнитного потока помогают своевременно обнаруживать тенденции к насыщению и корректировать параметры работы.
