Точная настройка и установка тормозной системы велосипеда напрямую влияет на безопасность и эффективность езды. Большинство современных велосипедов используют один из двух типов тормозов: ободные (V-brake, U-brake) и дисковые (механические или гидравлические). Каждый тип требует специфического подхода при установке, начиная от правильного расположения тормозных ручек и заканчивая калибровкой колодок или калипера.
Перед началом установки необходимо определить тип крепления: для ободных тормозов это втулки на раме или вилке, для дисковых – посадочные места под калипер стандарта IS или Post Mount. Важно заранее проверить совместимость тормозов с рамой и колесами: не все рамы допускают установку дисков, особенно на старых моделях.
Инструменты, необходимые для установки: шестигранники (обычно 4, 5 и 6 мм), торцевой ключ, отвёртка с крестообразным шлицем, тросорез, а также смазка для резьбовых соединений. Для гидравлических систем дополнительно потребуется комплект для прокачки и тормозная жидкость соответствующего стандарта (DOT или минеральное масло в зависимости от модели).
Ключевой момент – точное выравнивание тормозных колодок относительно поверхности обода или ротора. При установке ободных тормозов важно соблюдать параллельность колодок и небольшое смещение вперёд (toe-in) для предотвращения скрипа. В дисковых системах особое внимание уделяется центровке калипера: даже минимальное отклонение вызовет трение и перегрев.
Выбор типа тормозов: ободные, дисковые или барабанные
Тип тормозов напрямую влияет на эффективность торможения, обслуживание и совместимость с рамой и вилкой. Выбор должен учитывать условия эксплуатации, тип велосипеда и доступность запчастей.
- Ободные тормоза (V-brake, кантилеверы):
- Работают за счёт трения колодок о боковую поверхность обода.
- Подходят для городских, дорожных и туристических велосипедов.
- Преимущества: лёгкий вес, простота настройки, невысокая цена.
- Недостатки: теряют эффективность при загрязнении или деформации обода, плохая работа под дождём, повышенный износ ободов.
- Совместимы только с рамами и вилками, имеющими соответствующие крепления под тормозные ножки.
- Дисковые тормоза (механические, гидравлические):
- Передают тормозное усилие на ротор, закреплённый на втулке колеса.
- Применяются на горных, гравийных и современных городских велосипедах.
- Механические проще в установке, не требуют прокачки; гидравлические обеспечивают лучшее дозирование и мощность.
- Преимущества: стабильная работа в грязи и влаге, не изнашивают обод, высокая мощность при небольшом усилии на ручке.
- Недостатки: вес выше, сложность установки, необходимость точной настройки калипера и креплений.
- Требуют наличия креплений на раме и вилке под калипер (IS или Post Mount).
- Барабанные тормоза (втулочные, роллерные):
- Установлены внутри втулки и защищены от внешней среды.
- Встречаются на городских и складных велосипедах, особенно в бюджетном сегменте.
- Преимущества: минимальное обслуживание, высокая надёжность, не боятся грязи и воды.
- Недостатки: большая масса, низкая эффективность при длительном торможении, слабая модуляция усилия.
- Необходима специальная втулка, поддерживающая данный тип тормоза, и часто – якорное крепление на раме.
Для агрессивного катания и пересечённой местности целесообразен выбор гидравлических дисковых тормозов. Городской и туристический велосипед можно оснастить ободными тормозами при условии редких поездок по грязи. Для спокойной езды в условиях низкой нагрузки барабанные тормоза обеспечат долговечность и простоту эксплуатации.
Подготовка рамы и вилки к установке тормозной системы
Перед установкой тормозов проверь наличие крепёжных точек. Для ободных тормозов типа V-Brake или U-Brake должны быть штатные пистоны на перьях и вилке. Для дисковых тормозов – посадочные фланцы с резьбовыми отверстиями стандарта IS (International Standard) или Post Mount.
Очисти поверхности креплений от загрязнений и коррозии. Используй металлическую щетку или мелкозернистую наждачную бумагу (не крупнее P600), затем пройди обезжиривателем (изопропиловый спирт, ацетон без примесей).
Проверь резьбу на целостность. При необходимости прогони её метчиком соответствующего диаметра: М6 для большинства креплений. Повреждённую резьбу восстанови с помощью ремонтного комплекта (втулки Helicoil).
Для установки дисковых тормозов проверь, имеет ли рама/вилка жёсткость, достаточную для восприятия нагрузки. Углеродные компоненты должны иметь маркировку, разрешающую установку дисковых систем. Если таковой нет – установка недопустима.
Измерь расстояние между монтажными отверстиями. Оно должно строго соответствовать выбранному стандарту. Например, Post Mount под ротор 160 мм требует 74 мм между осями и установку адаптера при использовании ротора большего диаметра.
Убедись в соосности крепёжных точек. Отклонения более 0,2 мм приведут к перекосу калипера. В случае выявления неровностей используй фрезеровку посадочной поверхности с помощью специального инструмента (например, Park Tool DT-5.2).
Для ободных тормозов проверь симметрию пистонов. Отметь отклонения. Неровности исправляются только при помощи выправки пера или замены компонента.
Если кабель-каналы отсутствуют, потребуется установка внешней проводки. Закрепи направляющие хомутами или клейкими держателями, предварительно обезжирив поверхность и выбрав путь, исключающий перегибы и трение.
Монтаж тормозных ручек на руль и настройка натяжения тросов
Перед установкой убедитесь, что диаметр руля соответствует внутреннему диаметру креплений тормозных ручек. Стандартные ручки рассчитаны на 22,2 мм.
- Снимите грипсы с руля. При необходимости используйте изопропиловый спирт или сжатый воздух для облегчения снятия.
- Раздвиньте хомут тормозной ручки с помощью шестигранника (обычно 5 мм) и установите её на нужное место руля. Оптимальное расстояние – 2–3 см от грипсы, обеспечивающее комфортный доступ пальцами.
- Затяните хомут, не превышая рекомендуемый момент затяжки (обычно 5–7 Н·м), чтобы избежать повреждения руля или самой ручки.
- Установите трос в рычаг: проденьте его через прорезь в корпусе и фиксатор. Убедитесь, что головка троса полностью села в гнездо рычага.
Для настройки натяжения:
- Протяните трос через рубашку и далее в тормозной механизм, не допуская перегибов и натяжения на изгибах.
- Отрегулируйте длину троса, сжав тормоза вручную до нужной силы прижатия колодок, и зафиксируйте его винтом прижимного зажима на тормозном механизме.
- Проверьте свободный ход рычага: при сжатии он должен начинаться с 10–15 мм движения без сопротивления.
- Для точной регулировки используйте винт натяжения на корпусе ручки. Поворачивайте против часовой стрелки для увеличения натяжения и по часовой – для ослабления.
- После настройки зафиксируйте регулировочный винт контргайкой, если она предусмотрена.
После завершения обязательно обрежьте лишний конец троса, оставив 3–5 см, и наденьте наконечник для защиты от расплетания.
Установка тормозных калиперов и выравнивание колодок
Перед установкой калипера убедитесь, что крепёжная поверхность рамы или вилки чистая и не имеет заусенцев. Используйте шестигранник подходящего размера для фиксации калипера к посадочным отверстиям стандарта Post Mount или IS в зависимости от конструкции велосипеда.
Калипер следует сначала прикрутить без усилия – болты не затягивайте полностью. Проверьте, чтобы тормозной диск находился точно между колодками. Для этого нажмите на тормозную ручку и, удерживая её, равномерно затяните оба болта калипера крест-накрест. Такой способ автоматически центрирует калипер по отношению к ротору.
Проверьте зазор между колодками и ротором. Он должен быть минимальным, но без касания. Если диск задевает, ослабьте калипер и выровняйте его вручную, визуально ориентируясь по равномерному просвету с обеих сторон. Затяните болты с усилием, рекомендованным производителем (обычно 6–8 Н·м).
Для механических тормозов дополнительно настройте положение каждой колодки отдельно: внутренняя регулируется винтом на калипере, внешняя – через тросик. Добейтесь одновременного касания обеими колодками при торможении.
После установки прокрутите колесо и убедитесь в отсутствии трения. Сделайте несколько торможений на ходу, чтобы убедиться в стабильности зацепления. При необходимости повторите центровку.

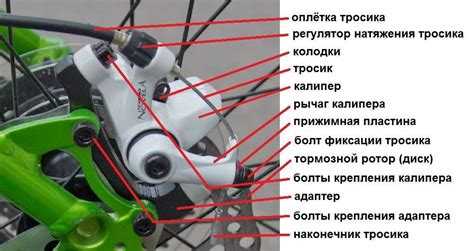

Настройка положения тормозных колодок относительно обода или диска
Для ободных тормозов (v-brake, кантилевер): колодки должны прижиматься к ободу всей плоскостью, без перекосов. Зазор между колодкой и ободом – 1–2 мм. Расстояние от колодки до покрышки – минимум 1 мм, чтобы избежать контакта при торможении.
Перед затяжкой болта крепления колодки, прижмите её к ободу и визуально убедитесь, что она не касается покрышки или воздуха ниже обода. Верхняя и нижняя кромки колодки должны быть строго параллельны ободу. При необходимости используйте toe-in – незначительный наклон колодки внутрь (носок ближе к ободу на 0,5–1 мм) для снижения скрипа.
Для дисковых тормозов (механических или гидравлических): колодки должны располагаться строго параллельно к плоскости ротора, без перекосов и смещений. Установите суппорт так, чтобы при свободном вращении колодки не задевали диск. Зазор между колодкой и ротором – от 0,2 до 0,5 мм с каждой стороны.
Для точной настройки отпустите крепёжные болты суппорта, нажмите на тормозную ручку (колодки зажмут диск), и в таком положении затяните болты. После этого проверьте отсутствие трения при прокручивании колеса. Если трение есть, откорректируйте положение суппорта вручную, двигая его влево или вправо с минимальными смещениями.
Важно: любые загрязнения на колодках или поверхности торможения (обод, ротор) ухудшают эффективность тормозов. Перед установкой обезжирьте контактные поверхности спиртом или специальным очистителем.

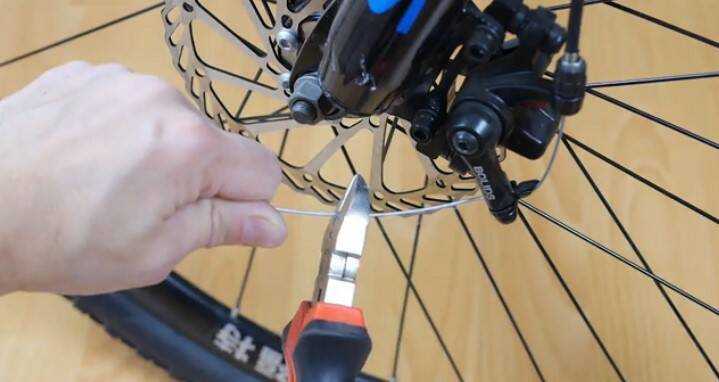

Прокладка и фиксация тормозных тросов по раме
Тросы тормозов должны проходить максимально прямолинейно, избегая острых изгибов с радиусом менее 5 см, чтобы не снижать эффективность передачи усилия. Начинайте прокладку от рычага тормоза, направляя трос вдоль рамы по штатным каналам или специальным крепежным точкам.
Для фиксации используйте пластиковые или металлические хомуты с шагом не более 15 см. На велосипедах с внутренней проводкой тросы вводят в отверстия на раме, обеспечивая плотное прилегание без люфтов. В местах изгибов устанавливайте дополнительные защитные накладки, чтобы предотвратить износ оболочки троса и рамы.
Избегайте перекручивания троса при его натяжении – это снижает срок службы и ухудшает отклик тормоза. После прокладки тросы должны свободно скользить в рубашке, без заеданий или провисаний. При необходимости используйте смазку на внутренней поверхности оболочки.
Проверяйте, чтобы точки крепления не создавали чрезмерного давления на трос, вызывающего деформацию. Рекомендуется применять фирменные фиксаторы, соответствующие диаметру оболочки и толщине троса. После окончательной установки убедитесь в отсутствии контакта троса с острыми краями рамы, которые могут повредить оболочку.

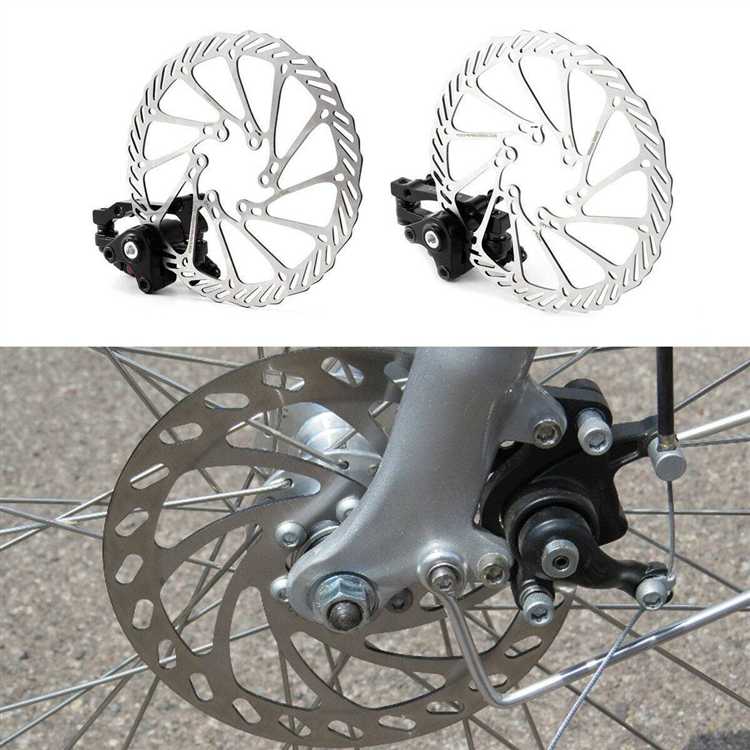

Проверка работы тормозов и устранение распространённых проблем
Для проверки эффективности тормозов необходимо провести тестовую остановку на ровной поверхности на скорости около 15 км/ч. Тормоз должен срабатывать без запаздываний и обеспечивать плавное замедление. Если при сжатии рычага он проваливается или ход слишком длинный, требуется регулировка натяжения троса.
При скрипе колодок проверьте, не загрязнена ли тормозная поверхность и сами колодки. Очистите их спиртом или специальным очистителем. Изношенные колодки подлежат замене. Важно убедиться, что колодки прилегают к ободу равномерно и не касаются покрышки.
Если тормоза плохо срабатывают из-за ослабленного троса, подтяните регулировочный болт на рычаге или у тормозного суппорта. Излишнее натяжение может привести к заклиниванию, поэтому регулировку следует проводить постепенно, проверяя ход рычага.
В гидравлических тормозах стоит проверить уровень и состояние тормозной жидкости. При подозрении на воздушные пробки в системе проводят прокачку, используя подходящий ключ и следуя инструкции производителя.
Если тормозной рычаг тугой и требует больших усилий, проверьте смазку на втулках и точках крепления. Недостаток смазки увеличивает трение и ухудшает работу механизма.
Регулярно осматривайте тормозные тросы на предмет изломов и износа оболочки. Поврежденные тросы заменяют, так как они могут привести к внезапной потере тормозной способности.
Для проверки центровки тормозных колодок слегка ослабьте крепёжные болты, выровняйте колодки параллельно ободу с равным зазором с обеих сторон и затяните болты с необходимым усилием.
После любых регулировок и ремонта обязательно проведите контрольный тест в безопасных условиях, чтобы удостовериться в надёжности и безопасности тормозной системы.
Вопрос-ответ:
Какие инструменты понадобятся для установки велосипедных тормозов самостоятельно?
Для монтажа тормозов потребуются: шестигранники разных размеров (обычно 4, 5 и 6 мм), отвертка, пассатижи, ключи на 8 или 10 мм, а также может пригодиться кусачки для троса и смазка. Иногда нужны специальные ключи для затяжки тормозных колодок или регулировки рычага. Хорошо подготовленный набор значительно упростит работу.
Как определить, какой тип тормозов лучше поставить на мой велосипед — ободные или дисковые?
Выбор зависит от нескольких факторов. Ободные тормоза легче и проще в обслуживании, они подходят для городских и легких туристических моделей. Дисковые обеспечивают более мощное торможение и стабильную работу в любую погоду, особенно на бездорожье и в горной местности. Также учитывайте совместимость с рамой и вилкой — не все велосипеды рассчитаны на дисковые тормоза.
Что делать, если после установки тормоза он слабо срабатывает или колесо продолжает вращаться?
Вероятно, требуется точная настройка. Проверьте, правильно ли натянут трос и не слишком ли он ослаблен. Нужно отрегулировать положение колодок так, чтобы они при торможении равномерно касались обода или ротора, не задевали колесо в свободном состоянии. Иногда помогает дополнительное подтягивание крепежных винтов и проверка на наличие грязи или повреждений на тормозных поверхностях.
Как правильно натянуть трос тормоза, чтобы обеспечить плавное и эффективное торможение?
Для начала закрепите один конец троса в тормозном рычаге, а другой — в самом тормозе. Затем, ослабив фиксирующий болт, плавно натягивайте трос до тех пор, пока тормозные колодки не начнут слегка касаться обода или ротора. После этого затяните болт и проверьте ход рычага: он должен быть упругим, без провисаний. При необходимости можно подкрутить регулировочный винт на рычаге для точной подстройки. Не стоит перетягивать — это может привести к быстрому износу или повреждениям.
Нужно ли смазывать трос и механизмы тормоза при установке? Как это влияет на работу?
Смазка троса помогает уменьшить трение внутри оболочки, что облегчает ход рычага и обеспечивает более чёткое срабатывание тормозов. Для этого используют специальные смазки или легкое машинное масло, нанося их на сам трос перед установкой. Механизмы тормоза тоже можно слегка смазать в местах трения, но избегайте попадания смазки на колодки и тормозные поверхности — это ухудшит эффективность торможения. Регулярное техническое обслуживание помогает сохранить тормоза в хорошем состоянии и избежать заеданий.
Как правильно выбрать тип тормозов для велосипеда перед установкой?
Выбор тормозов зависит от нескольких факторов: типа велосипеда, условий эксплуатации и личных предпочтений. Например, ободные тормоза легче и проще в обслуживании, подходят для городских и легких прогулочных моделей. Дисковые тормоза обеспечивают более мощное торможение и лучше работают в грязи и сырости, что важно для горных или кроссовых велосипедов. Также стоит учитывать совместимость тормозов с рамой и вилкой, а еще тип крепления тормозных рычагов и диаметр колёс.
Какие инструменты понадобятся для самостоятельной установки велосипедных тормозов?
Для установки обычно нужны шестигранные ключи (обычно 4 и 5 мм), отвёртка с крестообразным лезвием, кусачки для обрезки тросов, а также специальные ключи для регулировки тормозных механизмов. Если речь идёт о дисковых тормозах, может потребоваться ещё и ключ для крепления ротора и возможно смазка для тормозных частей. Важно иметь всё под рукой, чтобы избежать лишних перерывов в работе.
