На автомобиле ВАЗ 2112 применяется два температурных датчика: датчик температуры охлаждающей жидкости (ДТОЖ) и датчик температуры впускного воздуха. Оба элемента играют ключевую роль в работе системы управления двигателем, однако располагаются в разных зонах подкапотного пространства и обслуживаются по-разному.
ДТОЖ установлен на головке блока цилиндров, в передней части двигателя, рядом с термостатом. Доступ к нему возможен после снятия воздушного фильтра и патрубков, ведущих к радиатору. При замене или диагностике важно предварительно сбросить давление в системе охлаждения, чтобы избежать ожогов. Подключение производится через двухконтактный разъём с фиксатором.
Датчик температуры воздуха размещён во впускном коллекторе, ближе к дроссельному узлу. На моделях с электронной системой управления он встроен в корпус расходомера воздуха. Для его проверки рекомендуется использовать мультиметр, измеряя сопротивление в зависимости от температуры окружающего воздуха. Неисправности этого элемента часто приводят к увеличенному расходу топлива и нестабильной работе двигателя.
При диагностике системы охлаждения необходимо учитывать, что некорректные показания хотя бы одного из этих датчиков могут привести к неправильной работе вентилятора радиатора, трудному пуску двигателя и ошибкам в ЭБУ. Замена занимает около 15 минут и не требует специального инструмента, кроме стандартного набора головок и отвёрток.

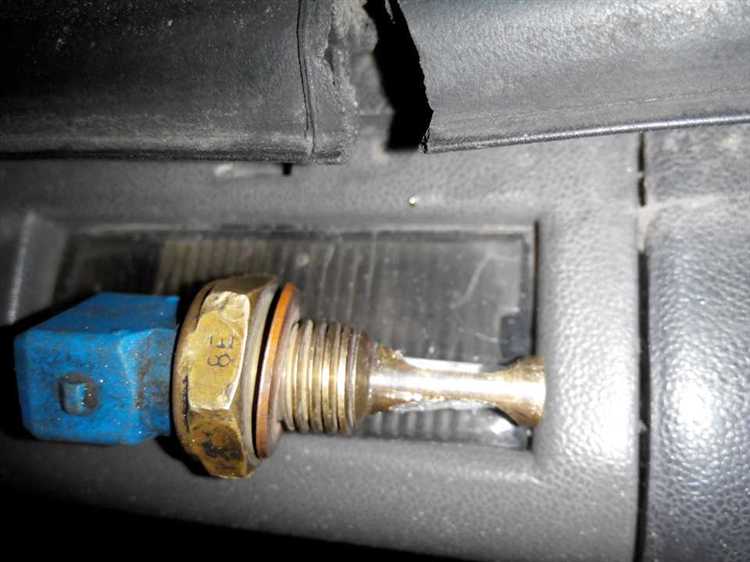

Где находится датчик температуры охлаждающей жидкости на ВАЗ 2112
На ВАЗ 2112 датчик температуры охлаждающей жидкости установлен на головке блока цилиндров. Конкретно – в передней части, ближе к термостату. Его корпус ввинчен в специальное посадочное отверстие, обеспечивающее контакт с потоком охлаждающей жидкости для точного измерения температуры.
Если двигатель укомплектован 16-клапанной головкой, датчик размещён под впускным коллектором, рядом с патрубком выхода охлаждающей жидкости. На 8-клапанных версиях его расположение немного смещено, но он также устанавливается в головке блока, ближе к кожуху термостата.
Для доступа к датчику потребуется снять воздушный фильтр и, при необходимости, частично демонтировать впускной коллектор. Контактный разъём расположен на верхней части датчика, что упрощает его отсоединение. Визуально датчик представляет собой латунный цилиндр с пластиковым разъёмом на два контакта.
Во избежание повреждения резьбы при демонтаже следует использовать торцевой ключ подходящего размера, обычно на 19 мм. Перед заменой обязательно сбросить давление в системе охлаждения и дождаться остывания двигателя. Нарушение этих условий может привести к утечке антифриза и получению ожогов.
Местоположение датчика температуры впускного воздуха
На ВАЗ 2112 датчик температуры впускного воздуха (ДТВВ) устанавливается в корпусе воздушного фильтра или во впускном коллекторе, в зависимости от модификации двигателя. В наиболее распространённой комплектации с двигателем 1.5 16V он размещён непосредственно в пластиковом воздуховоде между корпусом фильтра и дроссельным узлом.
Для точного определения его положения следует ориентироваться на следующие признаки:
- Небольшой пластиковый элемент с электрическим разъёмом на два контакта.
- Монтируется под углом в стенку воздуховода или коллектора, ближе к дроссельной заслонке.
- Фиксируется клипсой или болтом, в зависимости от исполнения.
Для доступа к датчику необходимо:
- Открыть капот и найти воздушный фильтр с переходящим шлангом к дроссельному узлу.
- Проследить участок воздуховода, ближе к двигателю – там и будет установлен ДТВВ.
- Осторожно отсоединить разъём питания и при необходимости – сам датчик, потянув его или выкрутив.
Рекомендуется проверять состояние разъёма и чистоту поверхности датчика при каждом обслуживании воздушного фильтра, так как загрязнение или слабый контакт могут привести к неверным данным для блока управления двигателем.
Как найти датчик температуры на двигателе 1.5 8-клапанном
На двигателе ВАЗ 2112 объёмом 1.5 литра с 8 клапанами датчик температуры охлаждающей жидкости установлен в головке блока цилиндров. Конкретно он находится рядом с термостатом, ближе к левому краю двигателя, если смотреть со стороны передней части автомобиля.
Для его поиска необходимо открыть капот и визуально определить термостат – он соединён с верхним патрубком радиатора. Неподалёку от корпуса термостата, в задней части ГБЦ, установлен температурный датчик с резьбовым основанием и двухконтактным разъёмом. Обычно он окрашен в синий или чёрный цвет.
На непрогретом двигателе отсоедините фишку от датчика, чтобы убедиться в его местоположении. При необходимости воспользуйтесь фонариком: датчик расположен достаточно глубоко, и к нему может быть затруднён доступ, особенно при наличии дополнительных жгутов проводки.
Для замены или диагностики потребуется ключ на 19 мм. Перед этим рекомендуется сбросить давление в системе охлаждения и слить часть жидкости, чтобы избежать её вытекания при демонтаже.
Важно не путать данный элемент с датчиком температуры впускного воздуха, который находится на ресивере или корпусе дроссельной заслонки. Уточнение по визуальному признаку: датчик в ГБЦ вворачивается непосредственно в металлический корпус, тогда как датчик впускного воздуха крепится в пластиковый патрубок.
Расположение датчика на двигателе 1.6 16-клапанном
На двигателе объемом 1.6 литра с 16-клапанной головкой блока цилиндров, устанавливаемом на ВАЗ 2112, датчик температуры охлаждающей жидкости располагается в передней части ГБЦ, ближе к термостату. Он врезан непосредственно в корпус головки, рядом с первым цилиндром, и имеет резьбовое соединение.
Доступ к датчику возможен без демонтажа крупных элементов. Для удобства потребуется отсоединить пластиковый защитный кожух двигателя, а также отвести в сторону шланги системы охлаждения, если они затрудняют обзор. Подключение осуществляется через стандартный разъем с фиксатором.
Важно: датчик работает совместно с электронным блоком управления, поэтому при его замене необходимо отключить минусовую клемму аккумулятора. После установки нового элемента желательно выполнить сброс ошибок ЭБУ, если они были зафиксированы.
Также на этом типе двигателя присутствует отдельный датчик температуры впускного воздуха. Он интегрирован в корпус дроссельного узла и выполняет иную функцию, не связанную напрямую с системой охлаждения.
Доступ к датчику температуры без снятия дополнительных элементов
На двигателе ВАЗ 2112 с мотором 1.5 8v или 1.6 16v датчик температуры охлаждающей жидкости располагается на корпусе термостата, ближе к выпускному коллектору. Для доступа к нему без демонтажа воздушного фильтра, впускного коллектора или иных компонентов потребуется соблюдать точную последовательность действий.
Перед началом работы двигатель должен быть полностью остывшим. Это исключит риск ожогов и обеспечит более безопасное извлечение датчика. Под капотом следует сдвинуть в сторону патрубки и провода, которые мешают прямому доступу к термостату. При необходимости можно временно отсоединить жгут датчика положения коленвала – он расположен ниже и не требует демонтажа дополнительных деталей.
С использованием удлинителя на трещотке и торцевой головки на 19 мм датчик температуры можно выкрутить напрямую. Угловой доступ обеспечивается через пространство между аккумулятором и впускным коллектором. Для упрощения работы желательно использовать инструмент с карданным шарниром.
Контактный разъём извлекается аккуратно, без усилий, нажатием на фиксатор. Если разъём окислен, очистку лучше провести на месте с помощью аэрозоля для электроконтактов, не снимая датчик. Это позволяет избежать повреждения резьбы и утечки антифриза.
Таким образом, при правильном выборе инструмента и внимательной работе доступ к датчику возможен без демонтажа фильтра, ресивера или других элементов системы впуска.
На что обратить внимание при визуальном осмотре датчика
Первое, что нужно проверить – целостность корпуса датчика. Трещины и сколы могут привести к нарушению герметичности и ошибкам в показаниях температуры.
Осмотрите разъем подключения: контакты должны быть чистыми, без следов коррозии и окисления. Любое загрязнение ухудшает электрический контакт и может вызвать нестабильную работу системы.
Обратите внимание на состояние проводки: изоляция не должна иметь порезов, оплавлений или следов перегрева. Механические повреждения кабеля часто приводят к обрывам и помехам.
Проверьте наличие следов охлаждающей жидкости вокруг датчика и на корпусе. Протечки указывают на проблемы с уплотнителем или нарушением посадки, что снижает точность измерений.
Если датчик покрыт слоем грязи или масла, его следует очистить перед диагностикой. Загрязнения влияют на теплопередачу и могут исказить показания температуры.
Осмотрите резьбовую часть датчика – она должна быть чистой и без повреждений для надежного закрепления и герметизации в корпусе двигателя.
При осмотре обратите внимание на целостность уплотнительного кольца или прокладки. Их износ или деформация приводят к утечкам охлаждающей жидкости и сбоям в работе датчика.
Ошибки при определении местоположения датчика и как их избежать
Частая ошибка – путаница между датчиком температуры охлаждающей жидкости и термовыключателем вентилятора. Первый находится в корпусе термостата со стороны головки блока цилиндров, второй – в радиаторе или его окрестностях. Проверка по руководству ВАЗ 2112 и визуальное сравнение с заводскими схемами помогают избежать этой ошибки.
Некорректное определение положения датчика связано с разными модификациями двигателя. Например, на двигателе 1.5 8-клапанном датчик расположен ближе к выпускному коллектору, а на 1.6 16-клапанном – у основания термостата. Игнорирование модели двигателя приводит к поиску в неправильной зоне.
Ошибка в определении местоположения часто связана с попыткой доступа к датчику без снятия дополнительных деталей, например, воздушного фильтра или корпуса дросселя. Рекомендуется предварительно ознакомиться с сервисной документацией, чтобы правильно спланировать демонтаж и избежать повреждений элементов системы.
Еще одна проблема – неправильное использование инструментов. Попытка выкрутить датчик с неподходящим ключом приводит к повреждению корпуса или резьбы. Для ВАЗ 2112 подходит ключ на 22 мм с тонкими губками, обеспечивающий аккуратный демонтаж.
Неверное определение местоположения датчика ухудшает диагностику и ремонт. Следует руководствоваться заводскими схемами, использовать источник с изображениями и внимательно осматривать зону вокруг корпуса термостата. Это исключит лишние демонтажи и сэкономит время.
Вопрос-ответ:
Где конкретно расположен датчик температуры охлаждающей жидкости на ВАЗ 2112?
Датчик температуры охлаждающей жидкости установлен на корпусе термостата, с правой стороны двигателя. Обычно он находится рядом с патрубком, через который поступает охлаждающая жидкость в радиатор. Чтобы его найти, нужно открыть капот и осмотреть область возле термостата — датчик выступает небольшим цилиндрическим элементом с электрическим разъёмом.
Можно ли добраться до датчика без снятия других деталей двигателя?
В большинстве случаев доступ к датчику температуры осуществляется без необходимости снимать дополнительные узлы, так как он расположен на видном месте. Однако на двигателе 16-клапанного типа иногда мешают проводка или защитные кожухи, которые стоит аккуратно отогнуть или частично демонтировать для удобства. При этом полностью снимать блоки двигателя обычно не требуется.
Какие проблемы могут возникнуть, если датчик температуры установлен неправильно?
Если датчик установлен в неправильном месте или неплотно закреплён, он будет давать некорректные показания температуры. Это может привести к неправильной работе системы управления двигателем: ухудшается запуск, увеличивается расход топлива, а также возможен перегрев мотора из-за неверных сигналов. Иногда из-за плохого контакта с охлаждающей жидкостью датчик просто перестаёт реагировать на изменения температуры.
Какие признаки указывают на неисправность датчика температуры на ВАЗ 2112?
Основные признаки — это нестабильная работа двигателя на холостом ходу, резкое повышение или понижение оборотов, сбои в работе системы впрыска топлива и неадекватные показания на приборной панели (например, стрелка температуры либо застывает, либо скачет). Также при неисправном датчике может включаться контрольная лампа «Check Engine».
Как правильно проверить работоспособность датчика температуры?
Проверку выполняют с помощью мультиметра или тестера, измеряя сопротивление на выводах датчика при разных температурах охлаждающей жидкости. Сопротивление должно уменьшаться при нагреве и увеличиваться при охлаждении. Можно также проверить датчик на стенде или при помощи подключения к диагностическому сканеру автомобиля, чтобы увидеть реальные показания в процессе работы двигателя.
Где именно находится датчик температуры на ВАЗ 2112?
Датчик температуры установлен на блоке цилиндров двигателя, обычно рядом с термостатом или на головке блока. На ВАЗ 2112 он располагается в отверстии, куда поступает охлаждающая жидкость, что позволяет точно измерять температуру двигателя. Это место выбрано, чтобы датчик быстро реагировал на изменения температуры и передавал данные в систему управления двигателем и на приборную панель.
Как проверить правильность работы датчика температуры на ВАЗ 2112?
Для проверки датчика температуры сначала необходимо снять его с двигателя. Затем с помощью мультиметра измеряется сопротивление на выводах датчика при разных температурах (например, в холодной воде и после нагрева). Значения сопротивления должны соответствовать технической документации. Если показания сильно отличаются или датчик не меняет сопротивление при изменении температуры, его следует заменить. Также симптомами неисправности могут быть неправильные показания температуры на приборной панели или проблемы с запуском и работой двигателя.
