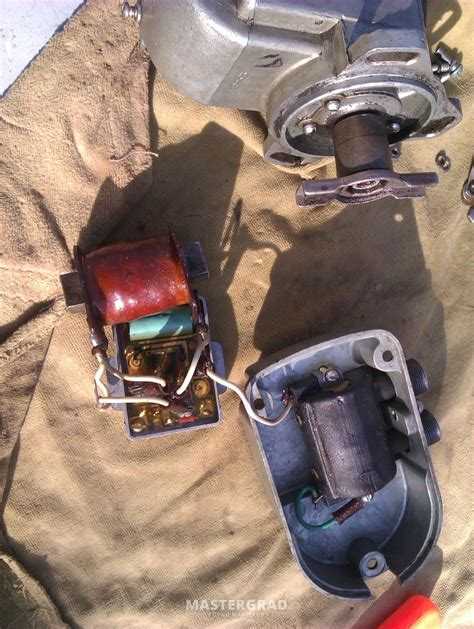

Как поставить магнето на муравей

Магнето – автономное устройство зажигания, которое обеспечивает искру без необходимости подключения к аккумулятору. На мотоцикле Муравей замена штатного генератора на магнето улучшит надежность запуска и работу двигателя в условиях повышенной влажности и вибраций.

Для установки потребуется набор инструментов: ключи на 8 и 10 мм, отвертка, штангенциркуль и герметик для резьбовых соединений. Важно правильно подобрать магнето с характеристиками, совместимыми с моделью двигателя Муравей – обычно это устройство с постоянным магнитом и напряжением порядка 12 В.

Основные этапы монтажа включают демонтаж старого генератора, подготовку посадочного места, установку магнето и прокладку высоковольтных проводов. Особое внимание уделяется точной настройке зазоров и углов опережения зажигания, которые влияют на стабильность работы двигателя и расход топлива.

Правильное выполнение всех процедур позволяет повысить эксплуатационную надежность и сократить количество отказов зажигания. Следующие разделы подробно разберут каждый шаг установки с практическими советами и рекомендациями по проверке результатов.

Выбор подходящего магнето для Муравья

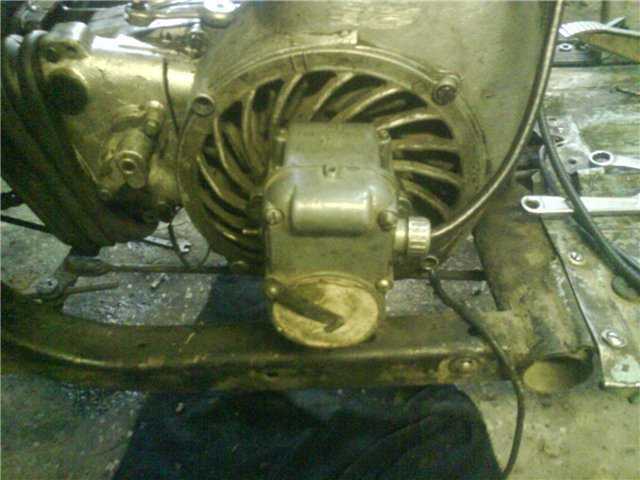

Для установки на мотоцикл Муравей рекомендуется выбирать магнето с характеристиками, совместимыми с низкооборотистым одноцилиндровым двигателем объёмом 123 см³. Основные параметры, на которые стоит обратить внимание:

• Тип магнето: контактное или бесконтактное. Для удобства обслуживания предпочтительнее бесконтактное магнето с электронным прерывателем.
• Напряжение и сила тока: выходное напряжение должно обеспечивать устойчивую искру при оборотах двигателя от 1000 до 4000 об/мин. Обычно достаточно магнето с выходом 12 В и силой тока 15–20 А.
• Направление вращения ротора: для Муравья важно соблюдать совпадение с направлением вращения коленвала. Обычно используется правое вращение (по часовой стрелке при взгляде на маховик).
• Габариты и монтаж: размер магнето должен позволять установку на штатное место без доработок креплений или кожуха.
• Совместимость с зажиганием: выход магнето должен подходить для подключения катушки зажигания и свечи типа А17.

Популярные модели, подходящие для Муравья:

1. Магнето М-61 с бесконтактной системой, обеспечивающее стабильную искру и простоту настройки.
2. Магнето М-67 – контактного типа, требует периодической регулировки, но надёжно работает при правильном монтаже.
3. Современные универсальные магнето с электронным управлением и регулируемой системой опережения зажигания.

Перед покупкой важно проверить состояние креплений и возможности адаптации под двигатель Муравей. В идеале выбрать магнето с документацией и схемой подключения именно для одноцилиндровых двигателей с аналогичной характеристикой.

Для исключения проблем с запуском и работой двигателя рекомендуется использовать оригинальные или проверенные аналоги с соответствующей мощностью и правильным направлением вращения.

Подготовка инструмента и рабочего места для установки

Для установки магнето на мотоцикл Муравей потребуются: ключи рожковые на 10 и 13 мм, отвертки крестовая и плоская, комплект гаечных ключей от 8 до 17 мм, а также динамометрический ключ для точной затяжки крепежа. Дополнительно понадобятся пассатижи, набор шестигранников и щупы для проверки зазоров.

Рабочее место должно быть хорошо освещено, предпочтительно с использованием направленного светильника. Поверхность желательно застелить резиновым ковриком или тканью, чтобы избежать повреждений деталей и инструментов. Расположите инструмент на подставке или магнитной панели для быстрого доступа и предотвращения их падения.

Перед началом работы необходимо очистить поверхность мотора от грязи и масла, чтобы обеспечить удобство монтажа и избежать попадания посторонних частиц внутрь механизмов. Рекомендуется подготовить емкость для хранения мелких деталей и крепежа, чтобы избежать их потери.

Обеспечьте доступ к источнику электричества для проверки работы магнето после установки. Запаситесь ветошью и обезжиривателем для очистки контактов и соединений.

Снятие штатной системы зажигания и подготовка креплений

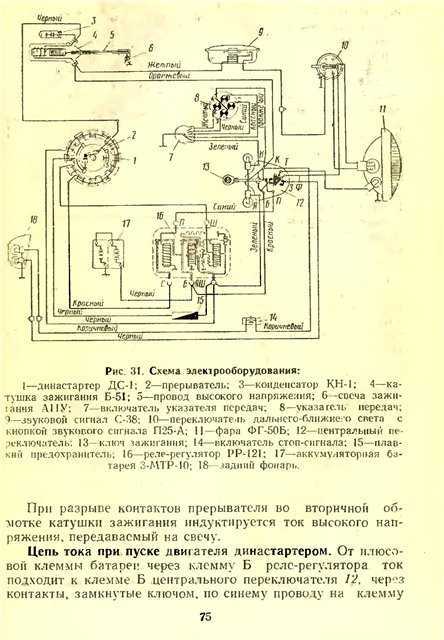

Для демонтажа штатной системы зажигания сначала отключите аккумулятор и отсоедините провода питания. Снимите катушку зажигания, открутив крепежные болты ключом на 10 мм. После этого отсоедините высоковольтные провода от свечи и магнето.

Освободите доступ к маховику, сняв кожух защитного корпуса. Проверьте состояние крепежных элементов – при износе замените их на новые, чтобы обеспечить надежную фиксацию магнето.

Очистите поверхность крепления от грязи и масла, чтобы обеспечить плотный контакт новых деталей. При необходимости удалите остатки герметика или старых прокладок с посадочных мест.

Перед установкой магнето подготовьте монтажные отверстия: при отсутствии нужных крепежных точек просверлите отверстия диаметром 6 мм согласно шаблону, приложенному к магнето.

Проверьте правильность расположения креплений, ориентируясь на корпус двигателя и направление вращения маховика. Все элементы должны плотно прилегать без перекосов и люфтов.

Используйте крепеж с антикоррозийным покрытием и фиксатор резьбы, чтобы избежать самопроизвольного ослабления болтов в процессе эксплуатации.

Монтаж магнето на корпус двигателя Муравья

Для установки магнето на корпус двигателя мотоцикла Муравей потребуется снять штатное зажигание и подготовить поверхность крепления. Магнето монтируется на левую сторону блока цилиндров в месте снятой крышки зажигания.

Перед началом монтажа необходимо проверить совместимость крепежных отверстий магнето с посадочными местами на двигателе. Если отверстия не совпадают, потребуется доработка креплений с помощью дрели и метчиков под размеры болтов магнето.

Крепление магнето осуществляется на три болта М6 с гайками. Для обеспечения плотного контакта корпуса магнето с двигателем рекомендуется использовать прокладку из уплотнительного материала толщиной 1-2 мм, устойчивого к вибрациям и нагреву.

При установке магнето важно обеспечить правильное расположение ротора относительно маховика. Ротор должен совпадать с магнитами маховика без зазоров, чтобы гарантировать стабильное образование искры. Для этого используйте шаблон или контрольную линейку.

После закрепления магнето подключите провода к катушке зажигания и системе заземления. Контакт «массы» должен быть надежным, без коррозии и окислов. Рекомендуется промазать контактную группу специальной смазкой для защиты от влаги.

В таблице приведены основные моменты монтажа магнето на Муравей:

После монтажа выполните проверку работы зажигания на холостом ходу и при увеличенных оборотах, чтобы убедиться в отсутствии пропусков искры и устойчивой работе мотора.

Подключение проводки и настройка системы зажигания

Для подключения магнето к электросистеме мотоцикла Муравей потребуется внимательно соблюдать полярность и изоляцию проводов. От магнето выходят два основных провода: силовой с положительным напряжением и масса. Силовой провод соединяется с входом катушки зажигания, а масса – с корпусом двигателя или минусовой клеммой аккумулятора.

Перед соединением провода необходимо тщательно зачистить, чтобы обеспечить надежный контакт. Места соединений изолировать термоусадочной трубкой или качественным электроизолентой. Для предотвращения коротких замыканий провода не должны соприкасаться с движущимися частями двигателя.

Настройка системы начинается с установки правильного момента зажигания. Для Муравья оптимальный угол опережения – 3-5 градусов до верхней мёртвой точки (ВМТ). Проворачивая двигатель вручную, выставьте метку на шкиве или маховике, совместив ее с фиксированной отметкой на корпусе.

Затем, перемещая магнето по крепежу, добейтесь такого положения, при котором искра появляется точно в нужный момент. Для проверки используйте свечу зажигания, подключенную к проводу высокого напряжения. Искра должна быть яркой и устойчивой, без пропусков.

После фиксации положения магнето дополнительно проверьте надежность креплений и целостность проводки. Рекомендуется измерить сопротивление катушки зажигания и конденсатора, чтобы исключить неисправности. Типичное сопротивление катушки – 2–3 Ом, а конденсатора – около 0,2 мкФ.

Завершая подключение, убедитесь в отсутствии контактов, которые могут вызвать замыкание при вибрациях. При необходимости закрепите провода хомутами или специальными зажимами. Правильное подключение и точная настройка обеспечат стабильную работу двигателя и легкий запуск мотоцикла.

Регулировка момента искрообразования после установки магнето

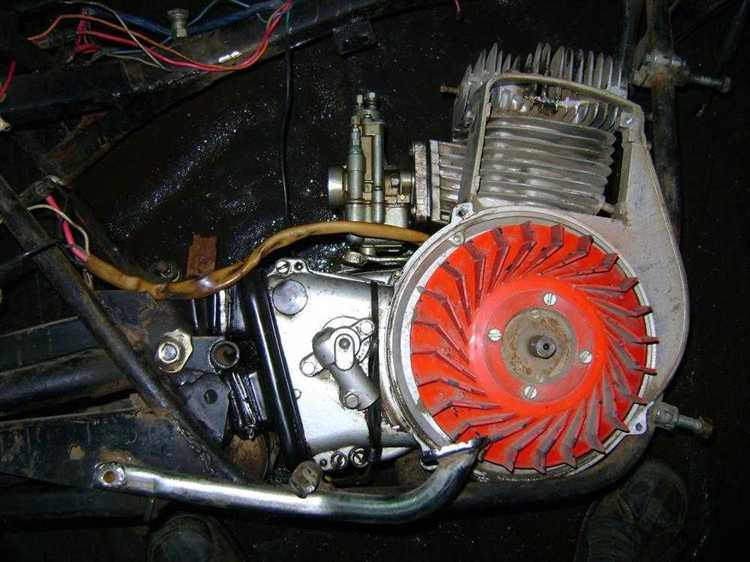

После установки магнето на мотоцикл Муравей необходимо точно выставить момент искрообразования для стабильной работы двигателя. Для этого потребуется индикатор начала зажигания или стробоскоп, а также ключи для регулировки креплений магнето.

Первым шагом открутите фиксирующий болт магнето, чтобы обеспечить возможность его поворота относительно корпуса двигателя. Затем заведите двигатель вручную до верхней мертвой точки (ВМТ) первого цилиндра, учитывая фазу сжатия. Для точного определения ВМТ можно использовать щуп или специальный индикатор.

Далее поверните магнето так, чтобы искра появилась чуть раньше ВМТ на угол, рекомендованный для Муравья – обычно 3–5 градусов до ВМТ. Этот угол соответствует примерно 2–3 мм зазор между поршнем и клапаном при его подъёме.

Фиксируйте положение магнето, затянув болт крепления с умеренным усилием, чтобы избежать смещения при работе двигателя. После этого запустите мотор и проверьте стабильность работы на разных оборотах.

Если двигатель троит или чувствуется задержка в реакции, повторите процедуру с небольшими корректировками положения магнето, смещая момент искры вперёд или назад по 1–2 градуса. Следите за нагревом свечи – сухая свеча указывает на позднее зажигание, мокрая и чёрная – на слишком раннее.

Правильно отрегулированный момент искрообразования обеспечивает ровный запуск, минимальный расход топлива и отсутствие детонации. Регулировку желательно проводить на прогретом двигателе с учётом условий эксплуатации.

Проверка работоспособности и устранение возможных неисправностей

После установки магнето необходимо проверить искрообразование. Для этого отсоедините свечной провод и поднесите его электрод на 2–3 мм к корпусу двигателя. Запустите кикстартером двигатель и следите за искрой. Она должна быть яркой, голубоватой, без перебоев.

Если искры нет, проверьте целостность проводки и надежность контактов. Осмотрите катушку магнето на наличие повреждений и коротких замыканий мультиметром в режиме омметра. Значение сопротивления первичной и вторичной обмоток должно соответствовать параметрам из технической документации.

При слабой или прерывистой искре проверьте состояние зазора между бегунком и магнитом на роторе – он должен составлять 0,3–0,5 мм. Неправильный зазор приводит к снижению напряжения и пропускам искры.

Если искра есть, но мотор не запускается, убедитесь в правильном положении момента зажигания. Для модели Муравей оптимальный угол опережения – около 5–7 градусов до верхней мертвой точки. Регулировку проводят вращением магнето относительно корпуса с фиксированным положением коленвала.

При обнаружении пробоев на корпус или коротких замыканий внутри катушки замените магнето. Следите за чистотой и сухостью контактов, особенно на разъёмах, чтобы исключить окисление и потерю контакта.

Проверка свечи зажигания также обязательна: очистите или замените её, если электрод покрыт нагаром или маслом. Рабочая свеча с правильным зазором (0,6–0,7 мм) улучшает качество искрообразования.

Регулярно контролируйте крепление магнето – люфт или смещение нарушают синхронизацию и приводят к перебоям в работе двигателя.

Вопрос-ответ:

Какие инструменты понадобятся для установки магнето на мотоцикл Муравей?

Для установки магнето потребуются: набор ключей (обычно на 8, 10 и 13 мм), отвертка крестовая и плоская, щуп для регулировки зазора, пассатижи, а также изолента или термоусадочная трубка для проводки. Желательно иметь мультиметр для проверки контактов и сопротивлений. Подготовка инструмента заранее поможет избежать задержек и ошибок в процессе монтажа.

Как правильно выставить зазор между магнитом магнето и металлической пластиной на двигателе?

Зазор между магнитом и металлической пластиной должен быть небольшим, обычно от 0,3 до 0,5 мм. Для контроля используют щуп, который вставляют между поверхностями при закреплённом магнето. Если зазор слишком большой, мощность искры снизится, если слишком маленький — возможны механические повреждения при вращении. Для корректировки регулируют положение магнето на креплении, ослабляя болты и смещая устройство, затем затягивают крепеж повторно, проверяя зазор.

Как проверить работоспособность установленного магнето на Муравье?

Для проверки нужно сначала снять свечу зажигания, подключить её обратно к высоковольтному проводу и приложить к массе корпуса двигателя. Поворачивая маховик, наблюдают искру на электроде свечи — она должна быть яркой, синеватой, без перебоев. Если искра слабая или отсутствует, проверяют надежность соединений, состояние контактов и правильность регулировки зазора. Мультиметром можно измерить сопротивление первичной и вторичной обмоток магнето для выявления внутренних повреждений.

Можно ли сохранить штатную систему зажигания при установке магнето, и как это сделать?

Технически возможно оставить штатное зажигание и параллельно установить магнето, но это потребует доработок в проводке и креплениях. Обычно магнето полностью заменяет штатный генератор и катушку, так как работает автономно и обеспечивает искру независимо от аккумулятора. Для совмещения потребуется установить переключатель, позволяющий выбирать источник искры, а также обеспечить правильное заземление и изоляцию проводов. Такой способ подходит, если хочется сохранить возможность использования оригинальной системы или сделать резервное зажигание.
