Как поставить мультиметр на прозвонку

Режим прозвонки позволяет быстро проверить целостность проводников, соединений и предохранителей без необходимости измерения сопротивления в омах. При наличии контакта между щупами мультиметр издает звуковой сигнал. Это удобно при работе в условиях ограниченной видимости или при поиске обрывов в проводке.

Для активации прозвонки необходимо повернуть переключатель режима на соответствующий символ – как правило, это значок диода с добавленным звуковым волнообразным элементом. На большинстве моделей он совмещён с режимом проверки диодов. Важно убедиться, что мультиметр полностью исправен, батарея заряжена, а щупы подключены в соответствующие гнезда: черный в разъём COM, красный в разъём VΩ.

Не все мультиметры поддерживают прозвонку с аудиосигналом. Если звука нет, проверьте документацию прибора: возможно, функция присутствует только в виде измерения сопротивления. Кроме того, некоторые модели требуют активации звукового сигнала отдельной кнопкой.

Перед началом прозвонки отключите питание проверяемой цепи, иначе можно повредить прибор. При работе с автомобильной проводкой или платами убедитесь, что нет остаточного напряжения на контактах. Используйте щупы с острыми наконечниками для уверенного контакта, особенно если проверка проводится через изоляцию или пайку.

Где находится режим прозвонки на корпусе мультиметра

Режим прозвонки на большинстве цифровых мультиметров обозначается символом динамика или диода. Этот символ размещён на центральном переключателе режимов – круглой поворотной ручке с фиксированными положениями. Для активации прозвонки необходимо повернуть переключатель в сторону соответствующего знака, обычно он находится в одном секторе с режимом измерения сопротивления (омметром).

На мультиметрах с комбинированными функциями один и тот же сектор может включать несколько режимов. В таком случае, после установки переключателя в нужную зону, потребуется нажать дополнительную кнопку «FUNC» или «SELECT» – в зависимости от модели прибора – чтобы переключиться с измерения сопротивления на прозвонку.

На корпусе могут использоваться разные обозначения в зависимости от производителя: символ зуммера (🔊), диода (→|–), или их комбинация. Некоторые модели снабжены подсказками рядом с переключателем, где подписаны точные режимы. Устаревшие или бюджетные устройства могут не иметь обозначения прозвонки, тогда следует обратиться к инструкции или технической маркировке рядом с диском.

Также важно убедиться, что щупы подключены к правильным гнёздам. Один щуп должен быть вставлен в разъём «COM», а второй – в гнездо с маркировкой «VΩHz» или аналогичную, в зависимости от конструкции конкретного прибора.

Как обозначается прозвонка на шкале переключателя

На большинстве цифровых мультиметров режим прозвонки обозначается графическим символом, который напоминает звуковую волну или динамик. Этот символ выглядит как дуга с несколькими расходящимися линиями, похожими на излучаемый звук. Иногда рядом указывается пиктограмма диода, поскольку оба режима могут быть совмещены.

На шкале переключателя прозвонка может быть размещена в одной из следующих зон:

• Рядом с символом диода – как комбинированный режим проверки целостности цепи и диодов.
• В отдельном секторе, если у модели мультиметра выделен отдельный режим для прозвонки.
• В пределах группы режимов измерения сопротивления, особенно на простых приборах без цифрового экрана.

Если символ прозвонки отсутствует, обратите внимание на руководство пользователя. Некоторые производители используют нестандартные обозначения или скрывают режим в одном из универсальных положений переключателя, например, в режиме «Ω». В таком случае активация функции сопровождается иконкой на экране или характерным звуковым сигналом при замыкании щупов.

Чтобы не ошибиться:

1. Поверните ручку переключателя в положение с символом звуковой волны.
2. Проверьте, появляется ли на дисплее изображение динамика или диода.
3. Сомкните щупы – если слышен сигнал, режим активен.

Какие символы указывают на режим прозвонки

На шкале переключателя мультиметра режим прозвонки обозначается символом в виде динамика или звуковой волны. Это изображение может выглядеть как стилизованный значок звука: дуговая линия, отходящая от точки, напоминающей динамик.

В некоторых моделях прозвонка совмещена с режимом проверки диодов. В таком случае рядом с иконкой звука также присутствует символ в виде стрелки с чертой – обозначение диода. Чтобы убедиться, что прибор действительно имеет функцию прозвонки, необходимо обратить внимание на наличие знака звука, а не только символа диода.

Иногда производители используют аббревиатуру «CONT» (от слова continuity – «непрерывность»), но это встречается реже, в основном на цифровых мультиметрах с дисплеем, где выбор режима отображается в меню.

При выборе режима с символом звуковой волны на дисплее часто появляется иконка звука или надпись «Beep». Это подтверждает, что активирован именно режим прозвонки, а не только тест диодов.

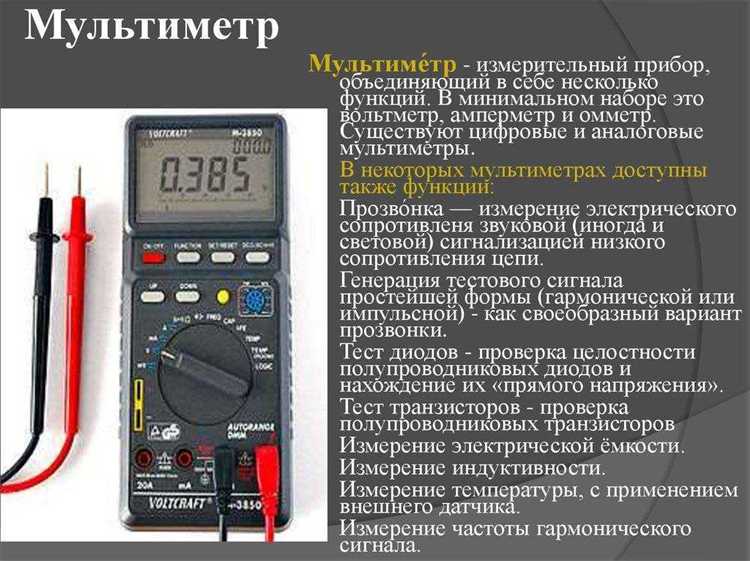

Как правильно повернуть селектор для активации прозвонки

Перед началом поверки убедитесь, что мультиметр выключен или отключён от измеряемой цепи. Это исключает риск короткого замыкания при случайной установке неправильного режима.

Селектор (переключатель режимов) обычно расположен по центру лицевой панели мультиметра. Для активации режима прозвонки необходимо повернуть его на соответствующий символ – значок диода с звуковыми волнами или просто пиктограмма звукового сигнала.

Поворачивайте селектор медленно, до характерного щелчка. При этом стрелка должна чётко совместиться с нужным символом. Если режим прозвонки совмещён с функцией проверки диодов, обратите внимание на маркировку – нужная позиция может быть обозначена как “🔔”, “•)))” или сочетанием “D/🔔”.

После установки селектора проверьте, активирован ли звуковой сигнал. Коротко замкните щупы между собой: при исправном устройстве должен прозвучать звуковой сигнал и появиться низкое сопротивление на экране (в идеале – близкое к нулю).

Избегайте поворота селектора во включённом состоянии, если конструкция мультиметра этого не допускает. Некоторые модели чувствительны к переключению под нагрузкой и могут выйти из строя.

Не устанавливайте селектор в положение прозвонки, если измеряемая цепь находится под напряжением – это приведёт к повреждению прибора или щупов.

Нужно ли подключать щупы перед включением прозвонки

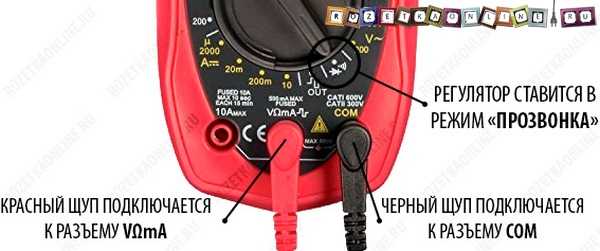

Щупы следует подключать к соответствующим гнёздам: черный – в разъём COM, красный – в гнездо с маркировкой VΩ. Некоторые модели имеют дополнительное гнездо для измерения тока, но оно не используется для прозвонки. Если щупы вставлены неправильно, мультиметр может не подать звуковой сигнал даже при наличии проводимости.

Подключение щупов до выбора режима позволяет сразу проверить работоспособность прибора – при касании наконечников должен прозвучать сигнал. Это подтверждает, что звуковая индикация активна, и можно переходить к прозвонке цепей или компонентов.

Также при подключении щупов до включения режима снижается риск случайного касания металлических частей щупов в неподходящем режиме, особенно если до этого использовался режим измерения тока.

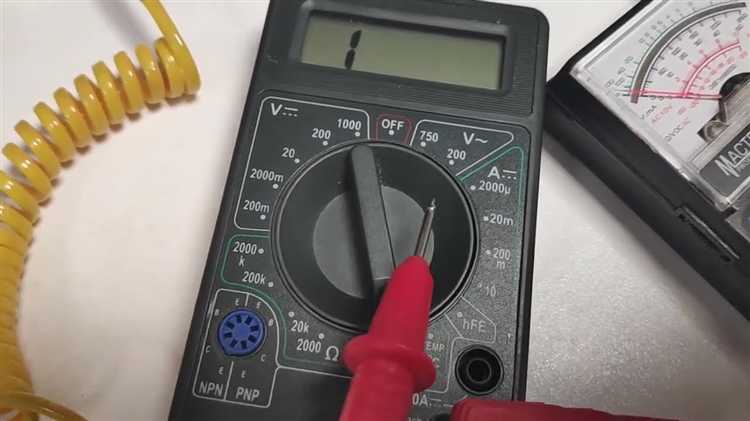

Как проверить, что режим прозвонки активирован

Для подтверждения правильной работы подсоедините щупы друг к другу – мультиметр должен издать звуковой сигнал. Отсутствие звука при замыкании щупов свидетельствует о неправильном режиме или неисправности устройства.

Если мультиметр оснащён подсветкой или индикатором, при прозвонке замкнутой цепи также может загореться светодиод, что дополнительно подтверждает активацию режима.

Проверьте, чтобы селектор был установлен именно на значок прозвонки, а не на измерение сопротивления или напряжения, поскольку в этих режимах звукового сигнала не будет.

При длительном отсутствии звука убедитесь в исправности батареи – низкий заряд влияет на работу звукового оповещения.

Почему мультиметр не реагирует при включении прозвонки

Отсутствие реакции мультиметра при активации режима прозвонки связано с несколькими техническими причинами, которые следует проверить последовательно.

• Разряжена или полностью села батарея. Мультиметр требует достаточного напряжения питания для работы звукового сигнала.
• Неправильно подключены щупы. Контакты должны быть плотно вставлены в соответствующие гнезда: COM и V/Ω/прозвонка.
• Переключатель режима установлен не на прозвонку. Для звуковой индикации нужен именно соответствующий символ (обычно значок диода или звуковой волны).
• Обрыв в цепи щупов. Проверка целостности кабелей и исправности наконечников поможет исключить неисправность измерительных проводов.
• Проверяемое сопротивление превышает максимальное значение для прозвонки (обычно выше 50-100 Ом). В этом случае звука не будет.
• Внутренний дефект мультиметра: повреждение звукового сигнала, плата, кнопка включения режима или другие компоненты требуют ремонта или замены.

Для устранения проблемы рекомендуются следующие действия:

1. Заменить батарею на новую и проверить уровень напряжения.
2. Убедиться в правильном подключении щупов.
3. Настроить селектор на символ прозвонки, ориентируясь на инструкцию устройства.
4. Проверить щупы на другом устройстве или использовать исправные провода.
5. Использовать мультиметр для измерения сопротивления известных элементов для проверки звуковой реакции.
6. При подозрении на внутренний дефект обратиться в сервисный центр или заменить прибор.

Когда использовать прозвонку и что ей нельзя проверять

Прозвонка применяется для проверки целостности проводников и соединений. Она эффективно выявляет обрывы и короткие замыкания в проводах, клеммах, печатных платах и контактах. Режим прозвонки позволяет быстро убедиться, что цепь замкнута, без необходимости измерения сопротивления в омах.

Не рекомендуется использовать прозвонку для проверки высокоомных компонентов, таких как резисторы с сопротивлением выше 1 МОм. При этом прибор либо не издаст звукового сигнала, либо покажет ложные результаты из-за недостаточной силы тока прозвонки.

Нельзя проверять прозвонкой цепи под напряжением, так как это может повредить мультиметр или привести к некорректным показаниям. Перед прозвонкой следует обязательно отключить питание и убедиться в отсутствии напряжения на проверяемом участке.

Таким образом, прозвонка предназначена для быстрого контроля проводимости и целостности проводов и простых соединений, но не заменяет полноценное измерение сопротивления или проверку сложных электронных компонентов.

Вопрос-ответ:

Как правильно переключить мультиметр в режим прозвонки?

Для включения режима прозвонки нужно повернуть селектор мультиметра на соответствующую позицию, которая обычно обозначается значком динамика или звуковой волны. В некоторых моделях это может быть отдельный режим с надписью «diode» или символом звука. После установки селектора подключите щупы к проверяемому участку цепи. Если цепь замкнута, мультиметр издаст звуковой сигнал.

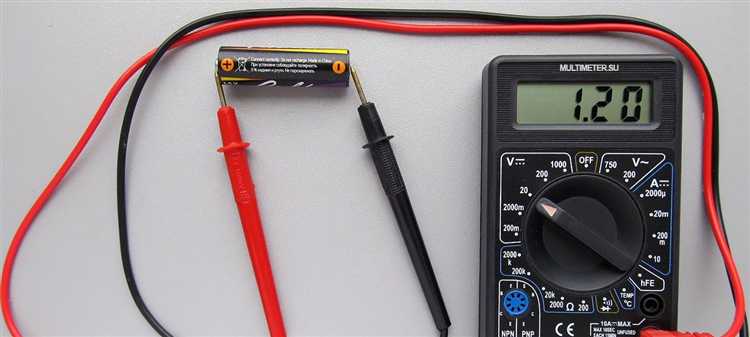

Можно ли использовать прозвонку для проверки аккумулятора или батарейки?

Прозвонка не предназначена для проверки батареек или аккумуляторов, так как она проверяет только наличие электрического контакта или короткое замыкание в цепи. Для тестирования состояния батареи используют режим измерения напряжения или специальные тестеры. Прозвонка при проверке батарейки не даст точной информации о её заряде или состоянии.

Почему мультиметр не подаёт звуковой сигнал при включённой прозвонке, хотя цепь точно замкнута?

Причин отсутствия сигнала несколько: возможно, щупы подключены неправильно или имеют плохой контакт; может быть разряжена батарейка в самом мультиметре; также режим прозвонки мог быть выбран некорректно, или прибор повреждён. Проверить работу прозвонки можно, замкнув щупы между собой — мультиметр должен издать звуковой сигнал.

Нужно ли подключать щупы к мультиметру перед включением режима прозвонки?

Подключать щупы рекомендуется до переключения на режим прозвонки. Это помогает сразу проверить исправность щупов и работоспособность режима. Если щупы не подключены, некоторые модели мультиметров не активируют прозвонку или могут показывать ошибочные значения. Поэтому подключение щупов перед выбором режима упрощает работу и исключает ошибки.
