Стендовая проверка генератора позволяет точно оценить его работоспособность вне автомобиля и выявить неисправности до установки в систему. Такой способ применяется как при ремонте, так и при диагностике новых или восстановленных агрегатов. Основные параметры, подлежащие контролю: напряжение на клеммах, ток нагрузки, сила тока возбуждения, стабильность выходных характеристик на разных оборотах и реакция на изменение нагрузки.
Перед началом испытаний генератор фиксируется на стенде с возможностью регулировки оборотов. В качестве привода чаще всего используется электродвигатель с регулировкой частоты вращения. Обязательное условие – подключение аккумулятора или его эквивалента, а также правильная коммутация с измерительной аппаратурой. При этом важно соблюдать полярность и не допускать превышения допустимого напряжения для конкретной модели генератора.
В процессе проверки измеряется холостой ход, рабочее напряжение под нагрузкой, максимальный ток, вырабатываемый генератором, и уровень остаточного напряжения при отключении возбуждения. Особое внимание уделяется стабилизации выходного напряжения в диапазоне 13,8–14,5 В при стандартной нагрузке. Отклонения от этого диапазона могут свидетельствовать о неисправности регулятора напряжения, диодного моста или обрыве обмотки.
Для точной диагностики рекомендуется использовать электронный стенд с цифровыми индикаторами параметров и функцией симуляции условий реальной эксплуатации. Нагрузку подбирают ступенчато: от 10 А до максимального значения, указанного производителем. При этом следует контролировать нагрев корпуса, наличие посторонних шумов, а также колебания напряжения при резкой смене режима работы.
Подключение генератора к стенду с соблюдением полярности
Клемма возбуждения «D+» подключается к контролируемому источнику питания 12 В через предохранитель номиналом 5–10 А. При этом корпус генератора обязан быть надежно заземлён на отрицательный контакт стенда. Несоблюдение полярности между «D+» и массой приводит к повреждению диодного моста или регулятора напряжения.
Перед подачей питания необходимо проверить мультиметром отсутствие напряжения между корпусом и плюсовыми клеммами стенда. После подключения генератор следует кратковременно проверить на холостом ходу – при правильной полярности ток возбуждения должен составлять от 0,5 до 2 А.
Нарушение полярности подключения приводит к отказу выпрямительного блока, пробою регулятора и выходу из строя щеточного узла. Всегда рекомендуется маркировать провода на стенде и использовать цветовую кодировку, чтобы исключить ошибки при повторных подключениях.

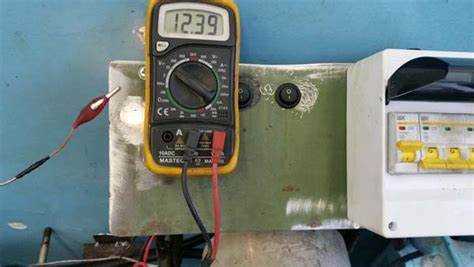

Проверка выходного напряжения на холостом ходу
Перед началом проверки необходимо обеспечить стабильное соединение генератора с испытательным стендом и отключить нагрузку. Холостой ход подразумевает работу генератора без подключения потребителей, что позволяет оценить работу регулятора напряжения и обмотки возбуждения без влияния внешних факторов.
Измерения выполняются мультиметром, подключённым к клеммам «B+» и «масса». При этом вал генератора должен вращаться со скоростью 1800–2000 об/мин. Если стенд оснащён тахометром, параметр задаётся точно; при отсутствии тахометра используется внешний измеритель оборотов или частотометр, подключённый к выходу генератора.
Номинальное выходное напряжение на холостом ходу должно составлять 13,8–14,5 В для 12-вольтовых систем и 27,6–28,8 В для 24-вольтовых. Показания вне этих пределов указывают на неисправности регулятора, обрывы в обмотке возбуждения либо проблемы с диодным мостом.
Если напряжение превышает 15 В (для 12 В генератора), это может свидетельствовать о заклинивании контактов реле-регулятора или обрывe цепи обратной связи. При напряжении ниже 13,5 В проверяется состояние щёток, ток возбуждения и наличие падений напряжения на соединениях.
Проверка проводится несколько раз подряд для исключения нестабильных показаний, при этом фиксируются минимальные и максимальные значения. При необходимости используется осциллограф для анализа пульсаций, не допускающих превышения 0,5 В по амплитуде.

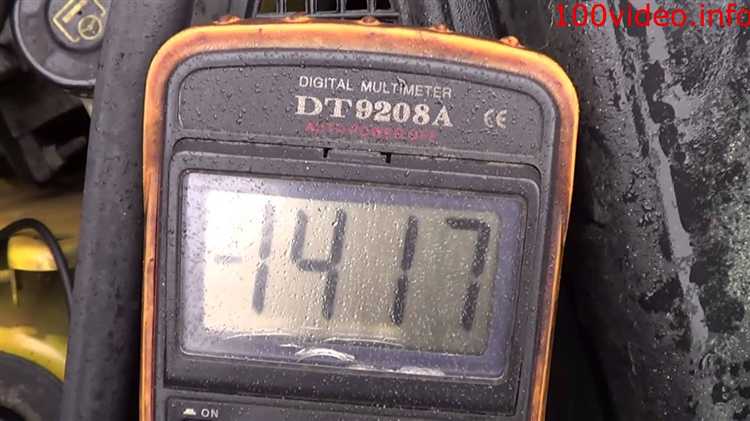

Измерение тока нагрузки при подключении потребителей
Для оценки рабочего состояния генератора необходимо зафиксировать поведение при подключении внешней нагрузки. Перед началом измерений подключают амперметр в разрыв цепи между выходом генератора и нагрузкой. Используется прибор с пределом измерения до 50 А постоянного или переменного тока – в зависимости от типа стенда и генератора.
Нагрузку создают за счёт включения ламп, резистивных элементов или других потребителей с известным суммарным током. Генератор должен быть заранее прогрет и стабилизирован по напряжению. Показания амперметра фиксируют сразу после подключения нагрузки – в течение первых секунд.
Номинальный рабочий ток зависит от модели генератора. Например, для легковых автомобилей нормой считается диапазон 30–40 А при напряжении 13,5–14,5 В. Отклонение ниже 25 А указывает на износ щёток, диодов или слабое возбуждение. Превышение 45 А может сигнализировать о коротком замыкании в нагрузке или некорректной работе регулятора напряжения.
Рекомендация: перед началом теста замерьте ток холостого хода, чтобы исключить внутренние токи утечки. После подключения потребителей сравните полученные значения с техническими характеристиками генератора.
Важно проводить измерения на стабильных оборотах стенда – около 2000 об/мин. При падении напряжения ниже 13 В под нагрузкой – вероятна неисправность выпрямительного блока или слабое возбуждение.
Анализ работы регулятора напряжения
Для оценки корректности функционирования регулятора напряжения необходимо зафиксировать поведение выходного напряжения генератора при различных оборотах ротора и нагрузках. При стабильной работе регулятор должен удерживать напряжение в диапазоне 13,8–14,5 В на клеммах генератора, вне зависимости от подключённых потребителей и частоты вращения.
Первый шаг – измерение напряжения при холостом ходе генератора на номинальных оборотах (примерно 1500 об/мин). Если уровень ниже 13,8 В, это указывает на заниженную уставку регулятора либо внутренние повреждения. Напряжение выше 14,5 В свидетельствует о неисправности схемы ограничения или выходе из строя элементов стабилизации.
Далее подключаются мощные потребители – лампы накаливания или нагрузочный стенд. Напряжение должно снижаться не более чем на 0,3 В при резком увеличении тока нагрузки. При провале более 0,5 В возможна деградация компонентов регулятора или плохой контакт на выходных клеммах. Рекомендуется также оценить время восстановления напряжения после снятия нагрузки: оно не должно превышать 1–2 секунд.
Особое внимание – реакции регулятора на резкие скачки оборотов. При переходе от 1000 к 3000 об/мин выходное напряжение должно оставаться стабильным. Если наблюдается заметное превышение – например, до 15 В и выше, – это сигнал о неэффективной компенсации по частоте вращения и необходимости замены регулятора.
Для проверки динамических характеристик целесообразно использовать осциллограф. Появление импульсных выбросов или пилообразных колебаний свидетельствует о сбоях в работе широтно-импульсного модуля регулятора или пробое стабилитронов. Такие отклонения приводят к нестабильной работе электрооборудования автомобиля.

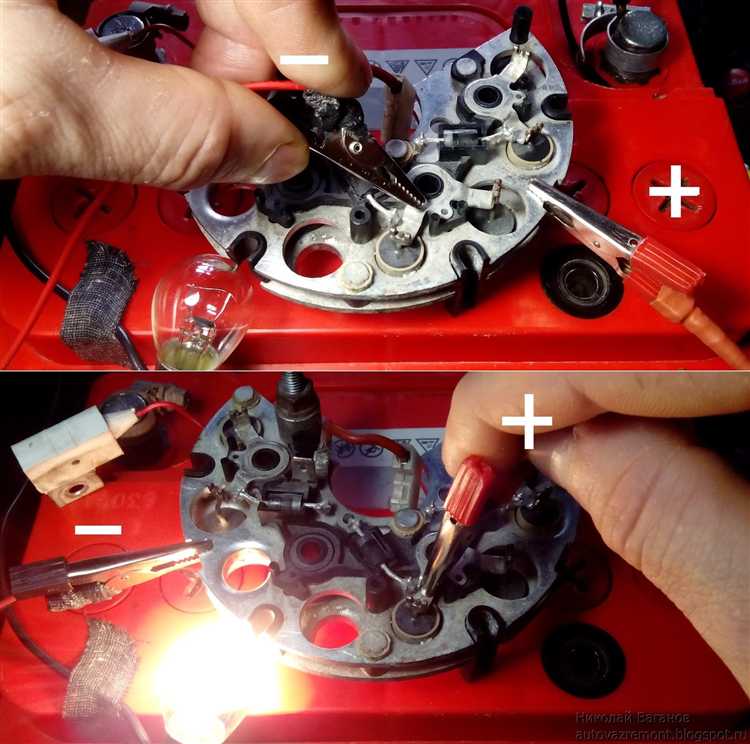

Оценка состояния выпрямительного блока
Выпрямительный блок преобразует переменное напряжение, поступающее с обмотки статора, в постоянное. Наиболее частые неисправности – пробой диодов, потеря контакта в пайке, деградация изоляции. Проверку проводят при полном отключении генератора от стенда, при отсутствии напряжения и вращения ротора.
Для оценки состояния выпрямительного блока последовательно выполняются следующие шаги:
- Снимите крышку задней части генератора, обеспечив доступ к диодному мосту.
- Используйте мультиметр в режиме «прозвонки диодов» для поочерёдной проверки каждого полупроводника.
При проверке прямого перехода между анодом и катодом исправного диода мультиметр должен показывать падение напряжения в пределах 0,4–0,7 В. При обратной полярности – «обрыв» или бесконечное сопротивление. Если измеренное напряжение близко к нулю в обе стороны – диод пробит. Если в обе стороны «обрыв» – диод в обрыве.
Также следует выполнить оценку надежности соединений:
- Осмотрите дорожки и контактные кольца на предмет перегрева, обугливания, растрескивания лака.
После завершения диагностики и устранения неисправностей, выпрямительный блок следует собрать, надёжно зафиксировать провода и провести контрольную проверку генератора под нагрузкой. Повторный перегрев при нормальных параметрах тока – признак внутреннего дефекта выпрямителя или некорректного теплоотвода.

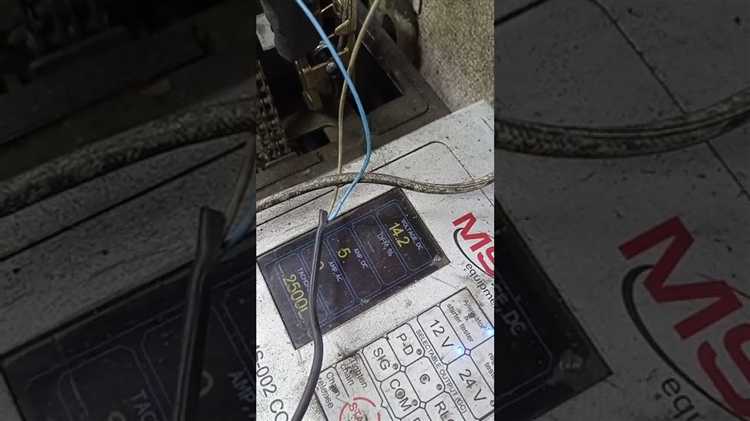

Контроль функционирования обмоток и подшипников
Контроль состояния обмоток генератора требует тщательной проверки на наличие коротких замыканий и повреждений изоляции. Для этого проводится измерение сопротивления обмоток с использованием мегомметра. Результат должен соответствовать техническим характеристикам. Низкое сопротивление указывает на возможные повреждения изоляции или короткое замыкание между витками. Рекомендуется проверять каждую обмотку отдельно, а также измерять сопротивление между обмотками и корпусом генератора для выявления утечек тока.
Также важно следить за состоянием подшипников, которые отвечают за стабильную работу ротора. Для проверки подшипников используется вибрационный анализатор. Измерения позволяют выявить отклонения от нормы, такие как излишний шум или вибрация, что может свидетельствовать о повреждении или износе подшипника. При необходимости можно провести проверку зазоров с помощью индикаторов часового типа для уточнения степени износа.
Регулярная диагностика обмоток и подшипников позволяет избежать серьёзных поломок и повысить срок службы генератора. Для этого следует проводить осмотр как при первом запуске, так и после каждого технического обслуживания, а также при наличии изменений в его работе.
Выявление паразитных токов и утечек
Паразитные токи и утечки могут значительно влиять на стабильность работы генератора и привести к его выходу из строя. Для их выявления следует выполнить несколько ключевых шагов.
Первым этапом является визуальный осмотр генератора на наличие признаков повреждений изоляции проводов, а также коррозии контактов и соединений. Даже незначительные дефекты могут стать причиной утечек тока.
Для диагностики утечек применяется методика использования изолированных многоконтактных тестеров. Эти приборы позволяют проверять сопротивление изоляции между обмотками и корпусом генератора. Нормальные значения сопротивления должны быть на уровне десятков или сотен мегаом.
Если сопротивление слишком низкое, это может указывать на присутствие утечек. В таком случае необходимо проверить каждую обмотку генератора на разрыв изоляции, что может быть источником паразитных токов.
- Использование мегаомметра позволяет точно измерить сопротивление изоляции и выявить места утечек.
- Проверка заземления и экранирования кабелей поможет исключить влияние внешних факторов на работу генератора.
- Важно проверить соединения и контакты на возможное окисление или износ, что может привести к дополнительным токам утечек.
Также полезно проводить нагрузочные испытания, подключая генератор к стенду с известной нагрузкой. Это поможет выявить любые аномалии в токах, которые не были обнаружены при первоначальной проверке.
Кроме того, диагностика с использованием осциллографа позволит выявить высокочастотные паразитные сигналы, которые могут свидетельствовать о наличии коротких замыканий или утечек в системе.
Проверка всех этих факторов обеспечит правильную диагностику и устранение проблем с паразитными токами и утечками, что в свою очередь повысит надежность генератора.
Интерпретация полученных данных и диагностика неисправностей
После проведения тестов генератора на стенде, необходимо тщательно проанализировать результаты измерений для выявления возможных неисправностей. Основные параметры, на которые следует обратить внимание, включают напряжение, ток и частоту работы устройства. Отклонения от номинальных значений могут свидетельствовать о различных проблемах.
Напряжение: Если выходное напряжение на холостом ходу значительно ниже или выше нормативных значений, это может указывать на неисправность в выпрямительном блоке или неисправности регулятора напряжения. Регулятор может не обеспечивать стабильность при изменении нагрузки, что приведет к нестабильной работе генератора.
Ток: Нестабильные или чрезмерно высокие токи нагрузки могут сигнализировать о коротких замыканиях в обмотках генератора или проблемах с изоляцией. Также высокие значения тока могут быть связаны с неисправностями в системе охлаждения, что приведет к перегреву устройства.
Частота: Измерение частоты выходного сигнала важно для диагностики работы генератора. Снижение частоты может указывать на ослабление напряжения или повреждения в механической части генератора, такие как износ подшипников или обмоток.
Паразитные токи и утечки: При обнаружении утечек тока следует проверять изоляцию генератора и элементы подключения к стенду. Паразитные токи могут быть связаны с повреждением обмоток или дефектами в корпусе устройства. При значительных утечках рекомендуется провести визуальный осмотр и измерение сопротивления изоляции.
Точные значения параметров, полученные в ходе тестирования, позволяют своевременно диагностировать неисправности и предотвращать более серьезные повреждения оборудования. При отклонениях от нормы важно проводить дополнительные измерения и тесты для уточнения типа проблемы и поиска решения.
Вопрос-ответ:
Какие шаги нужно выполнить при подключении генератора к стенду?
Для правильного подключения генератора к стенду необходимо сначала проверить полярность выводов генератора. Затем подключите выводы к соответствующим зажимам на стенде, убедившись, что все соединения надежны и не имеют коротких замыканий. Важно использовать подходящие кабели для передачи тока и внимательно следить за точностью подключения, чтобы избежать ошибок в процессе тестирования.
Как проверить выходное напряжение генератора на холостом ходу?
Для проверки выходного напряжения на холостом ходу следует запустить генератор на стенде без подключения внешних потребителей. Используя вольтметр, замерьте напряжение на выходных клеммах. Напряжение должно соответствовать номинальным значениям, указанным в технических характеристиках генератора. При отклонениях от нормы необходимо проверять работу выпрямителя или регулятора напряжения.
Какие параметры стоит контролировать при измерении тока генератора при подключении нагрузки?
При подключении потребителей следует внимательно следить за величиной тока на выходных клеммах генератора. Используйте амперметр для измерений и учитывайте номинальные параметры генератора, чтобы избежать перегрузки. Также важно наблюдать за стабильностью тока при изменении нагрузки, так как резкие колебания могут указывать на неисправности в регуляторе напряжения или других компонентах системы.
Как можно обнаружить паразитные токи в генераторе при его проверке?
Для обнаружения паразитных токов необходимо использовать мультиметр для измерения сопротивления на различных компонентах генератора, таких как обмотки и регулятор напряжения. Паразитные токи могут появляться из-за повреждений изоляции проводов или неисправности в цепях. Проверка работы обмоток и выявление утечек через корпуса генератора также помогут обнаружить аномалии.
Что делать, если генератор не выдает стабильное напряжение на стенде?
Если генератор не выдает стабильное напряжение, необходимо проверить несколько ключевых компонентов: регулятор напряжения, выпрямительный блок и обмотки. Неустойчивость напряжения может быть вызвана неисправностью в этих узлах. Рекомендуется сначала проверить состояние контактов, а затем протестировать работоспособность каждого компонента по очереди, используя соответствующие измерительные приборы.
