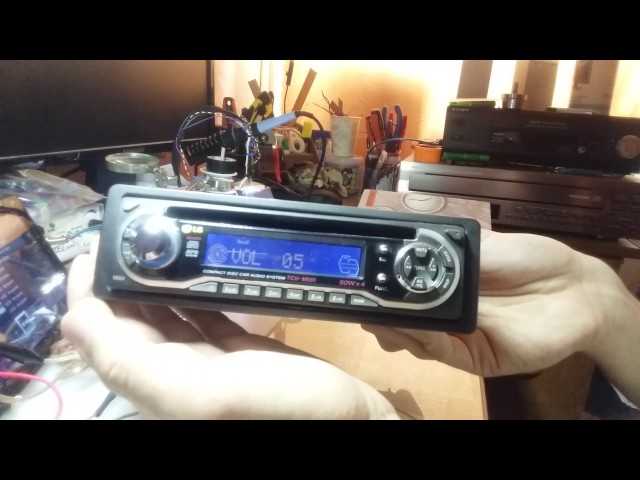

Проверка автомобильной магнитолы в домашних условиях требует подготовки блока питания с напряжением 12 В и током не менее 2–5 А. Подойдёт адаптер от системного блока компьютера (ATX) или лабораторный источник. Необходимо задействовать провода питания: красный (ACC) и жёлтый (BATT+) соединяются вместе и подключаются к «плюсу», чёрный – к минусу. Без подачи напряжения на обе цепи устройство не включится.
Для тестирования аудио выхода потребуются активные колонки или наушники с переходником. Выходы динамиков на большинстве магнитол обозначаются как FL, FR, RL, RR (передний левый, передний правый и т.д.). Нельзя подключать пассивные автомобильные динамики напрямую без согласующего усилителя – напряжения может не хватить, и звук будет искажённым или отсутствовать.
Если модель магнитолы оснащена ISO-разъёмом, удобно использовать универсальный адаптер или заранее подготовленные провода с контактами. Некоторые устройства требуют подачи сигнала на провод ILL (подсветка) для активации дисплея. Для настройки радиомодуля может понадобиться подключение антенного входа – без него поиск станций будет невозможен, а шумы – постоянными.
Для мультимедийных моделей с сенсорным экраном критично проверить работу экрана, загрузку меню и доступность настроек. Если присутствует функция кодировки или требуется ввод PIN, убедитесь в наличии документации или карты с заводскими данными. Некоторые устройства блокируются после отключения питания и требуют подключения к CAN-шине автомобиля – такие экземпляры в домашних условиях полноценно не протестировать.

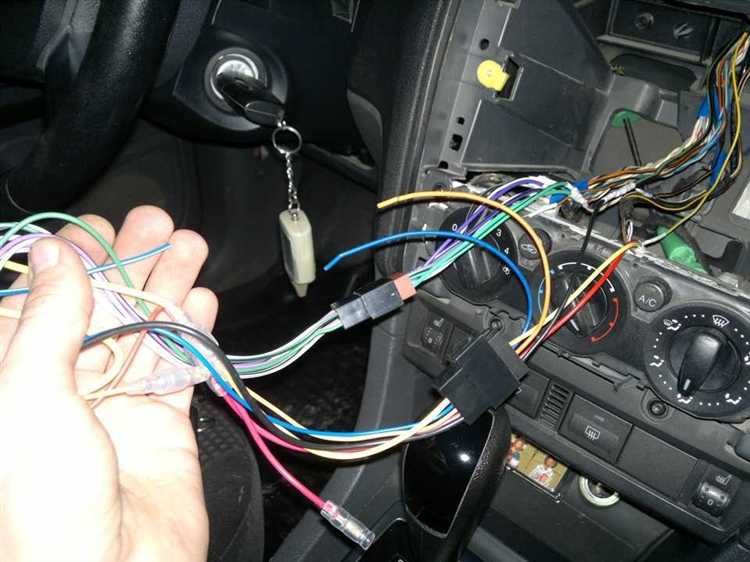

Как определить тип питания магнитолы и его особенности
Перед подключением магнитолы вне автомобиля необходимо точно определить тип её питания. Большинство современных устройств рассчитаны на постоянное напряжение 12 В, но встречаются модели на 24 В, особенно среди техники, предназначенной для грузовиков. Напряжение всегда указывается на корпусе устройства или на наклейке с техническими характеристиками. Если маркировка отсутствует, стоит уточнить модель магнитолы и найти документацию производителя.
Также важно различать тип подключения: через ISO-разъём или отдельные провода. ISO-разъёмы стандартизированы: красный провод отвечает за питание ACC (зажигание), жёлтый – постоянное питание (B+), а чёрный – масса. В случае отсутствия разъёма или нестандартной схемы проводки потребуется определить назначения вручную с помощью мультиметра и схемы подключения.
Некоторые устройства требуют подачи питания одновременно на оба входа – и ACC, и B+, иначе не включаются. В домашних условиях их можно объединить, подключив оба провода к положительному выходу источника питания. Важно учитывать допустимую нагрузку блока питания: средняя автомагнитола потребляет от 1 до 5 А, но при активной работе усилителя и подключении акустики возможны кратковременные скачки выше 8 А.
Особенности питания могут также включать наличие управляющих входов, например, для активации антенны (ANT) или усилителя (REMOTE). Эти цепи требуют подачи 12 В, но не предназначены для питания самого устройства. Их следует учитывать, если тестирование проводится с подключёнными внешними компонентами.
Что потребуется для питания магнитолы от сети 220В
Для подачи питания на автомобильную магнитолу в домашних условиях необходимо использовать адаптер 220В→12В, способный обеспечить достаточный ток. Большинство штатных головных устройств потребляют от 2 до 5 ампер в режиме обычной работы и до 10 ампер при максимальной громкости и нагрузке на усилитель.
Рекомендуется выбирать блок питания с выходом 12В и током не менее 5А, например, импульсные блоки питания для светодиодных лент или компьютерные блоки питания формата ATX. В последнем случае потребуется замыкание зеленого провода (PS-ON) на любой черный (GND) для запуска.
Провода подключения должны быть сечением не менее 1,5 мм² при токе до 10А. Обязательно соблюдайте полярность: красный провод – это +12В ACC, жёлтый – +12В постоянное питание, чёрный – «масса». Красный и жёлтый можно объединить, чтобы магнитола включалась сразу при подаче питания.
Для подключения можно использовать автомобильный ISO-разъём с заранее подготовленными проводами, чтобы не повредить штатный разъём магнитолы. Альтернативный вариант – припаивание или подключение через клеммные зажимы с последующей изоляцией.
Обязательно наличие предохранителя на 10А между блоком питания и магнитолой для защиты от короткого замыкания или перегрузки. Также желательно использовать мультиметр для проверки выходного напряжения перед подключением устройства.

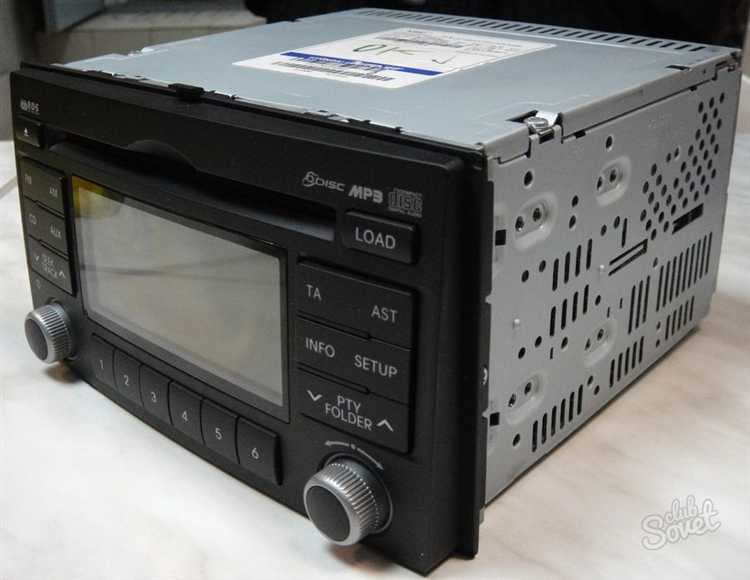

Подключение магнитолы к лабораторному блоку питания
Для подключения автомобильной магнитолы к лабораторному блоку питания необходим источник постоянного тока с регулировкой напряжения и тока. Убедитесь, что блок питания способен выдавать 12–13,8 В с током не менее 5 А, поскольку при высокой громкости потребление может превысить 4 А.
Перед подключением установите на блоке питания напряжение 12 В и ограничение тока в пределах 5 А. Красный провод магнитолы подключается к положительному выходу блока питания (+). Жёлтый провод также должен быть соединён с плюсом – он отвечает за постоянное питание памяти. Чёрный провод подключается к отрицательному выходу блока (-).
Не включайте питание сразу. Сначала проверьте все соединения. Для надёжного контакта используйте зажимы типа «крокодил» или винтовые клеммы, избегайте скруток без изоляции. После проверки можно подать питание. Если подключение выполнено правильно, магнитола должна включиться и перейти в режим ожидания или активной работы.
Если магнитола не реагирует, проверьте наличие предохранителей в её цепях питания и соответствие полярности подключения. Также важно, чтобы управляющий провод ACC (обычно красного цвета) имел питание, иначе устройство не запустится.
Не рекомендуется длительная работа на лабораторном блоке питания с током ниже 3 А – при повышенной нагрузке блок может перейти в защитный режим или отключиться. При необходимости подключения акустики следите, чтобы суммарное сопротивление нагрузки не было ниже допустимого (обычно 4 Ом на канал).

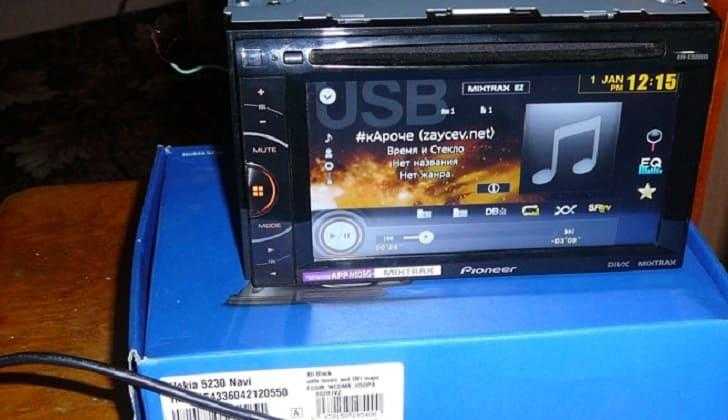

Как правильно соединить провода питания и массы
Перед подключением магнитолы важно точно определить назначение каждого провода. Большинство автомобильных магнитол используют стандартную цветовую маркировку:
- Жёлтый – постоянное питание +12 В (Battery или B+);
- Красный – питание по ключу зажигания +12 В (ACC);
- Чёрный – масса (GND);
- Оранжевый – управление подсветкой (не требуется для работы);
- Синий – антенна или усилитель (не подключается при проверке).
Для стабильной работы магнитолы в домашних условиях необходимо правильно организовать подачу питания:
- Подайте +12 В одновременно на жёлтый и красный провода. Если подать напряжение только на один из них – устройство может не включиться.
- Чёрный провод соедините с минусом источника питания (GND). Соединение должно быть прочным, с минимальным переходным сопротивлением.
- Используйте клеммы типа «мама-папа», винтовые зажимы или пайку с последующей изоляцией. Скрутки и изолента недопустимы – это приводит к непостоянному контакту.
- Если используете лабораторный блок питания – выставьте напряжение точно 12,0–12,6 В и ограничьте ток на уровне 3–5 А для защиты от короткого замыкания.
При подключении избегайте касания оголённых проводов, особенно при включённом питании. Всегда сначала соединяйте провода, затем подавайте напряжение на источник.
Проверка аудиовыходов и динамиков в домашних условиях
Определите, какие провода отвечают за выход на акустику. Как правило, это пары проводов одного цвета с чёрной полосой на одном из них. Например, белый и белый с чёрным – передний левый канал. Подключайте по одной паре за раз, соблюдая полярность: черный или полосатый провод – минус, сплошной – плюс.
Включите магнитолу, подайте сигнал (радио, AUX, USB или диск). Если динамик воспроизводит звук без искажений, щелчков и посторонних шумов, канал исправен. При отсутствии звука проверьте соединение, затем используйте мультиметр в режиме прозвонки, чтобы убедиться в целостности проводов от разъема до точки подключения динамика.
Если звук есть, но он искажён или слишком тихий, вероятны проблемы с выходным каскадом или перегрузка динамика. Для исключения неисправности самого динамика подключите другой к тем же проводам и повторите тест. Также можно использовать линейный выход (если есть) для подключения к внешнему усилителю через RCA-кабели – в этом случае звук должен идти без изменений, что укажет на неисправность встроенного усилителя.
Для проверки баланса и фейдера переключайте каналы в настройках магнитолы: звук должен переходить между левым и правым, передним и задним динамиками соответственно. Отсутствие реакции свидетельствует о программной ошибке или дефекте внутренней коммутации.

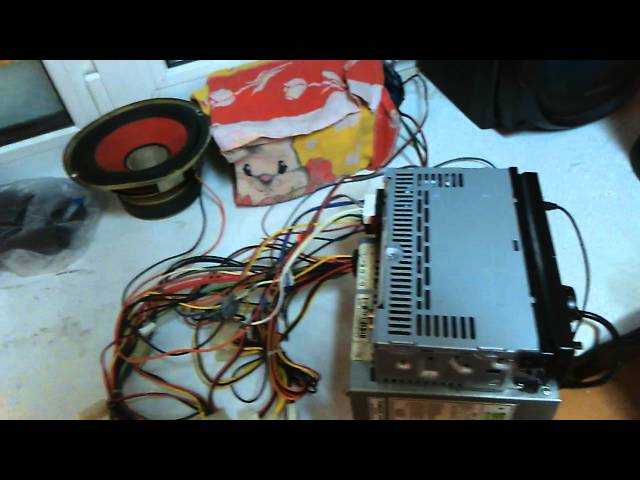

Как протестировать работу дисплея и кнопок управления
Для проверки дисплея подключите магнитолу к источнику питания с правильным напряжением (обычно 12 В). При включении должна загореться подсветка и появиться информация на экране – название устройства, логотип или меню. Отсутствие изображения или нестабильное мерцание указывает на проблемы с подсветкой, шлейфом или самой матрицей.
Проверка кнопок управления проводится поочерёдным нажатием каждой из них. Следите за изменениями на дисплее – отклик должен быть мгновенным и однозначным. Если кнопка залипает, не реагирует или срабатывает через раз, это свидетельствует о загрязнении или износе контактов.

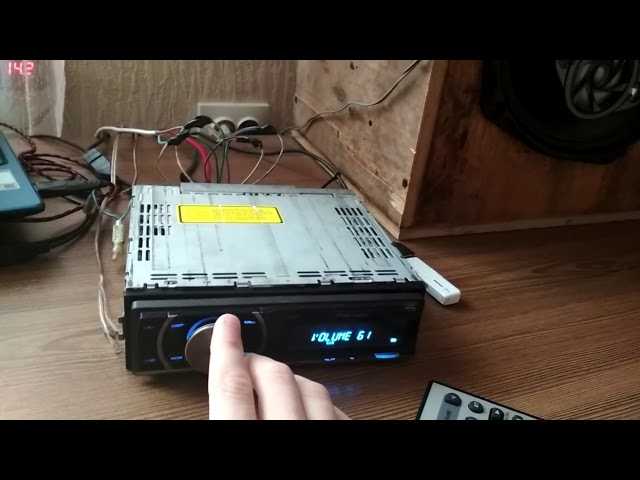

Для более точной диагностики используйте функцию самотестирования магнитолы, если она предусмотрена производителем. Включите сервисное меню с помощью комбинации кнопок, указанной в инструкции, и проверьте отображение всех символов и реагирование кнопок.
При отсутствии сервисного меню применяйте мультиметр в режиме прозвонки для проверки целостности кнопочных цепей. Также полезно проверить шлейф дисплея – осмотрите разъёмы на предмет загрязнений, окислов и повреждений.
В случае сенсорного дисплея проверьте точность и чувствительность нажатий, перемещая палец по всей поверхности экрана. Неравномерное срабатывание или зоны без отклика требуют замены или ремонта панели.
Вопрос-ответ:
Как правильно определить, какой блок питания использовать для проверки магнитолы дома?
Для проверки магнитолы необходимо знать ее номинальное напряжение и ток потребления. Обычно автомобильные магнитолы работают от 12 В постоянного тока, но важно учитывать пиковые значения потребляемого тока, которые могут достигать нескольких ампер при включении звука и подсветки. Для безопасной проверки подойдет лабораторный блок питания с возможностью регулировки напряжения и ограничением тока, настроенный на 12 В и ток не ниже 5 А. Это позволит исключить перегрузки и защитить устройство от повреждений.
Можно ли проверить работу динамиков магнитолы, не подключая ее к автомобилю?
Да, динамики можно проверить отдельно от автомобиля. Для этого нужно подключить магнитолу к питанию, подать сигнал с источника (например, USB-флешки или радио), затем аккуратно подсоединить динамики к соответствующим аудиовыходам. Важно соблюдать полярность проводов и убедиться в отсутствии короткого замыкания. Если звук воспроизводится, значит, аудиовыходы и динамики работают корректно. При отсутствии звука стоит проверить целостность проводки и исправность самих динамиков с помощью мультиметра или другого тестера.
Как проверить функциональность кнопок и дисплея магнитолы без подключения в машину?
Для проверки кнопок и дисплея магнитолу достаточно подключить к источнику питания, соблюдая правильное напряжение и полярность. После подачи питания дисплей должен включиться и отобразить начальную информацию или логотип. Поочерёдно нажимая на кнопки управления, можно проверить их отклик — например, смену трека, изменение громкости, вызов меню. Если нажатия не реагируют, возможно, проблема с контактами или контроллером. Для более глубокой диагностики можно использовать мультиметр или осциллограф для проверки сигналов с кнопок.
Какие меры безопасности нужно соблюдать при проверке магнитолы дома?
Перед началом проверки следует внимательно изучить характеристики устройства и подготовить источник питания с ограничением тока. Важно подключать магнитолу к сети с правильной полярностью, чтобы избежать коротких замыканий и повреждений. Не рекомендуется использовать нестабилизированные или неподходящие адаптеры питания. Работу лучше проводить на непроводящей поверхности, избегая попадания влаги и механических повреждений. При работе с открытой электроникой стоит соблюдать осторожность и при необходимости использовать защитные средства для рук и глаз.
