Разборка Bluetooth колонки Hopestar требует аккуратного подхода и знания основных этапов, чтобы избежать повреждений компонентов. В первую очередь необходимо подготовить подходящий набор инструментов: крестовую отвертку, пластиковые лопатки для снятия корпуса и пинцет для работы с мелкими деталями.
Важно отключить устройство от источника питания и извлечь аккумулятор (если это возможно), чтобы избежать короткого замыкания. Следующий шаг – аккуратно снять заднюю крышку, которая обычно крепится пластиковыми защелками и винтами. Использование пластиковых лопаток помогает предотвратить царапины и повреждения корпуса.
При разборке необходимо фиксировать порядок снятия деталей и запоминать расположение винтов, так как их размеры могут отличаться. Особое внимание уделяется снятию динамиков и платы управления – они связаны между собой тонкими проводами, которые легко повредить. Следуя этой инструкции, вы сможете самостоятельно выполнить разборку колонки Hopestar для ремонта или замены компонентов без риска повредить устройство.
Подготовка рабочего места и необходимых инструментов
Для разборки Bluetooth колонки Hopestar потребуется ровная и хорошо освещённая поверхность с минимальным количеством пыли и посторонних предметов. Рекомендуется использовать антистатический коврик или чистую ткань, чтобы защитить внутренние компоненты от повреждений и статического электричества.
Набор инструментов должен включать: отвертку с крестообразным наконечником PH00 или PH0, пластиковые лопатки для аккуратного отделения корпусов, пинцет с тонкими наконечниками для работы с мелкими деталями, а также небольшой контейнер для хранения винтов и мелких элементов.
Обязательно иметь под рукой фонарик или направленный источник света для проверки скрытых креплений и разъёмов. Для безопасного отключения аккумулятора подготовьте антистатический браслет или периодически касайтесь металлической поверхности, чтобы снять статический заряд.
Перед началом работы отключите колонку от источников питания и полностью разрядите батарею, если это возможно, чтобы исключить риск короткого замыкания.

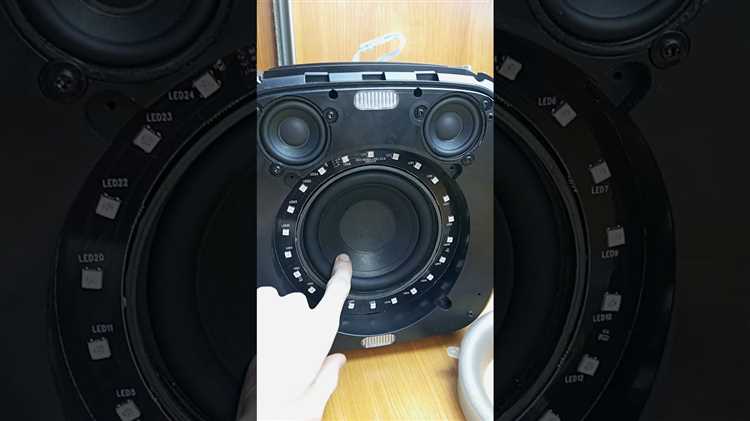

Как аккуратно снять заднюю крышку колонки Hopestar
Перед началом снимите все видимые винты на задней панели с помощью отвертки PH0 или PH1. Обратите внимание, что некоторые модели имеют винты, спрятанные под резиновыми заглушками – аккуратно подденьте их пластиковым инструментом, чтобы не повредить корпус.
После удаления винтов используйте пластиковую лопатку или медиатор для создания зазора между крышкой и основным корпусом. Вставляйте инструмент постепенно, двигаясь по периметру, чтобы равномерно ослабить защелки.
Не применяйте металлические инструменты, чтобы избежать царапин и повреждений пластиковых защелок. Не пытайтесь снимать крышку силой – если она не поддается, проверьте наличие скрытых крепежных элементов.
Когда зазор достигнет достаточного размера, аккуратно поднимайте крышку, удерживая корпус с противоположной стороны. Следите за тем, чтобы не повредить шлейфы и внутренние соединения, которые могут фиксировать крышку внутри.
Если крышка плотно держится на защелках, используйте пластиковую лопатку, чтобы последовательно отщёлкнуть каждую защелку, двигаясь от одного края к другому.
После снятия крышки положите её на мягкую поверхность лицевой стороной вниз, чтобы исключить риск появления царапин или деформаций.
Отключение и извлечение аккумулятора внутри корпуса
После демонтажа задней крышки колонку необходимо обесточить. Визуально найдите аккумулятор – он, как правило, размещён в отдельном отсеке и подключён к плате при помощи двухпроводного разъёма (обычно красный и чёрный провод).
Сначала аккуратно отсоедините разъём аккумулятора от основной платы. Не тяните за провода – используйте пинцет или пластиковую лопатку, чтобы извлечь разъём, поддевая его за основание. Если разъём зафиксирован клеем, снимите его термопинцетом или аккуратно соскребите пластиковой карточкой.
Извлеките аккумулятор из посадочного места. Он может быть зафиксирован двусторонним скотчем или клеевым слоем. Используйте пластиковую карту или медиатор, чтобы поддеть аккумулятор с нижней стороны, избегая контакта с элементами платы.

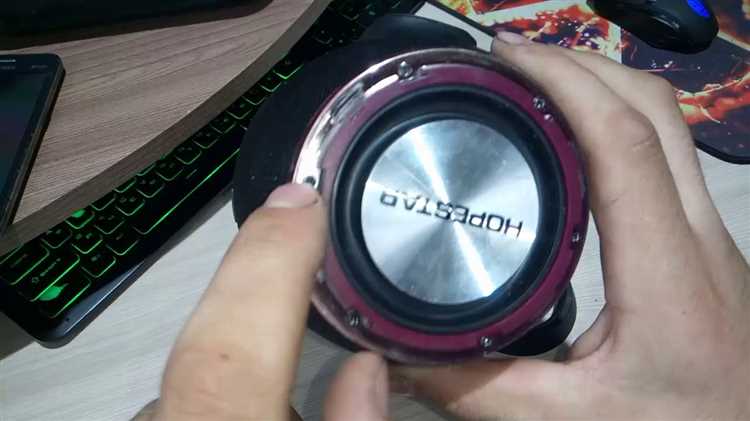

Демонтаж динамиков и микросхем управления
После отсоединения аккумулятора необходимо перейти к демонтажу динамиков. В колонках Hopestar динамики обычно крепятся с помощью винтов и пластиковых защёлок. Для их извлечения используйте крестовую отвертку подходящего размера. Сначала открутите крепёжные винты по периметру, затем аккуратно подденьте корпус динамика тонким пластиковым шпателем, чтобы не повредить мембрану.
Перед полным извлечением динамика отсоедините два провода: один идёт на плюс, второй на минус. Важно отметить полярность, чтобы избежать ошибок при обратной сборке. При необходимости сделайте маркировку маркером прямо на проводах или корпусе.
Микросхемы управления расположены на основной плате внутри корпуса. Обычно она закреплена несколькими винтами и может иметь дополнительные пластиковые фиксаторы. После демонтажа динамиков доступ к плате управления становится свободным. Открутите крепления платы, отсоедините все разъёмы – они могут включать питание, соединение с кнопками и Bluetooth-модулем. Разъёмы извлекаются аккуратно, без применения силы, с использованием пинцета или пластикового съёмника.
Обратите внимание на теплопроводящие элементы (если они есть) – при обратной сборке необходимо восстановить их положение. Не касайтесь контактных площадок микросхем пальцами, чтобы не повредить элементы статическим электричеством. При необходимости используйте антистатический браслет.
Обработка шлейфов и разъемов при разборке
Перед отсоединением шлейфов и разъемов Bluetooth колонки Hopestar необходимо зафиксировать плату в устойчивом положении, чтобы исключить повреждение контактных дорожек. Работать следует пластиковым или антистатическим пинцетом – металлические инструменты могут повредить контакты или вызвать короткое замыкание.
Каждый шлейф фиксируется в разъеме типа ZIF или с помощью защёлки. Для освобождения шлейфа в ZIF-разъеме аккуратно приподнимите черную фиксирующую планку на 90°, затем плавно извлеките шлейф по направлению к себе, не изгибая его. При наличии защёлки – потяните за фиксаторы по бокам, удерживая разъем от перегрузки. Не допускайте бокового смещения шлейфа.
Разъемы, соединяющие динамики, аккумулятор и плату управления, отсоединяются строго вертикальным движением. Если коннектор зафиксирован клеем, необходимо предварительно подогреть его феном на температуре 100–120°C, избегая перегрева компонентов. При извлечении не тяните за провода – используйте пинцет для захвата самого корпуса разъема.
После отсоединения все шлейфы и разъемы рекомендуется временно зафиксировать в развернутом виде с помощью антистатической ленты, чтобы они не мешали дальнейшему демонтажу и не повредились случайно. Особое внимание уделите шлейфам дисплея и кнопок управления – они наиболее тонкие и подвержены разрывам.
При обратной сборке проверьте целостность контактных площадок и отсутствие следов окисления. Поврежденные разъемы следует заменить, так как восстановление пайкой может быть ненадежным в условиях вибрации и частого использования колонки.
Сборка колонки после ремонта или очистки
Перед началом сборки убедитесь, что все элементы корпуса, платы и разъёмы чисты, не имеют повреждений и полностью высохли (если проводилась влажная очистка). Работу проводите на антистатическом коврике, используя антистатический браслет, чтобы исключить риск повреждения компонентов.
- Начните с установки аккумулятора. Совместите разъём и аккуратно подключите его к плате, избегая перекоса. Закрепите аккумулятор в посадочном месте двухсторонним скотчем или родным креплением.
- Подключите шлейфы дисплея, кнопок и динамиков. Используйте пластиковый пинцет, чтобы не повредить контакты. Убедитесь в надёжности фиксации всех разъёмов в разъёмных соединениях (типично – FFC и JST).
- Установите динамики на штатные места. Совместите винтовые отверстия и зафиксируйте винтами с умеренным усилием, не перетягивая.
- Вставьте основную плату управления в корпус. Убедитесь, что ни один из шлейфов не перекручен и не зажат. Закрепите плату с помощью крепёжных винтов или клипс в зависимости от модели.
- Проверьте соответствие всех кнопок корпусным элементам. Кнопки должны точно попадать в отверстия и свободно нажиматься без заеданий.
- Закройте заднюю крышку. Перед этим удостоверьтесь, что все внутренние элементы лежат ровно и не мешают плотному прилеганию крышки. Установите крышку и зафиксируйте её винтами или защёлками в указанном порядке, избегая перекоса.
После завершения сборки подключите колонку к зарядному устройству и проверьте включение, работу кнопок, динамиков, Bluetooth и индикаторов. Тестирование всех функций следует проводить до окончательной фиксации корпуса герметиком или декоративными элементами (если они были сняты).
Вопрос-ответ:
Какие инструменты необходимы для разборки Bluetooth колонки Hopestar?
Для безопасной и аккуратной разборки колонки Hopestar потребуется минимальный набор инструментов: пластиковые лопатки или медиаторы для вскрытия корпуса, крестовая и/или плоская отвертка (в зависимости от модели), пинцет для работы с мелкими элементами, а также антистатический браслет или перчатки. Дополнительно желательно иметь емкость для винтов, чтобы ничего не потерять.
Сложно ли снять заднюю крышку колонки Hopestar?
Сложность снятия задней крышки зависит от конкретной модели. В большинстве случаев крышка держится на защёлках и, иногда, на винтах. Если использовать пластиковую лопатку и действовать без усилий, крышку можно снять, не повредив корпус. Главное — не использовать металлические предметы, чтобы не оставить царапин или не сломать защёлки.
Можно ли разбирать колонку без полного отключения аккумулятора?
Разбирать корпус, не отключив аккумулятор, крайне нежелательно. Это может привести к короткому замыканию или повреждению компонентов на плате. Как только вы получили доступ к внутренностям устройства, первым делом нужно отключить питание — отсоединить разъём аккумулятора от платы. Это уменьшает риск повреждений при дальнейшем вмешательстве.
Как извлечь динамики, не повредив их крепления?
Динамики, как правило, закреплены винтами или термоклеем. В первом случае достаточно аккуратно выкрутить крепежи и вынуть динамик. Если используется клей, его можно размягчить при помощи аккуратного нагрева строительным феном на низкой температуре. Не применяйте силу — при перекосе может повредиться диффузор или проводка.
Что делать, если после сборки колонка не включается?
Если после сборки колонка не реагирует на кнопку питания, проверьте несколько моментов: подключён ли аккумулятор, не повреждён ли шлейф кнопки включения, правильно ли установлены платы. Также убедитесь, что не закрутили винты слишком сильно — это может деформировать плату. Если всё проверено, а устройство всё ещё не включается, возможно, во время разборки произошёл обрыв дорожки или вышел из строя компонент. В таком случае лучше обратиться к специалисту.
