Выбор микросхемы для усилителя напрямую влияет на уровень шума, динамический диапазон и качество передачи сигнала. При подборе важно учитывать рабочее напряжение, коэффициент усиления, линейность и допустимый уровень искажений. Для бытовых устройств часто применяются интегральные УНЧ на основе классов AB и D, где первый обеспечивает более естественное звучание, а второй отличается высокой энергоэффективностью.
При нагрузке 4–8 Ом оптимальной считается микросхема с выходной мощностью от 10 до 50 Вт на канал, чтобы избежать перегрузки при высокой громкости. Уровень гармонических искажений (THD) не должен превышать 0,05–0,1% для Hi-Fi приложений. Если планируется работа с источниками низкого уровня сигнала, стоит выбирать модели с высоким коэффициентом усиления, но без заметного роста шумов.
На практике популярны серии TDA7294 и LM3886 для аналоговых усилителей благодаря стабильной работе и низким искажениям. Для компактных решений с минимальными потерями по КПД подойдут цифровые усилители на базе TAS5630 или аналогичных микросхем класса D. При выборе важно сверить параметры с характеристиками акустики и блока питания, чтобы избежать перегрева и провалов по мощности.
Сравнение классов усилителей и их влияние на звук
Класс усилителя определяет способ работы выходного каскада и напрямую влияет на качество звука, КПД и тепловыделение. Основные классы, применяемые в аудиоусилителях: A, AB, D и H.
- Класс A – транзисторы работают постоянно в линейной зоне. Коэффициент нелинейных искажений минимален, звук максимально точный. КПД низкий (20–30 %), усилитель сильно нагревается и требует массивного радиатора. Применяется в аудиофильских системах, где приоритет – точность звучания.
- Класс AB – компромисс между качеством и экономичностью. Транзисторы частично выключаются при малой нагрузке, снижая потери энергии. КПД 40–60 %, искажения выше, чем у A, но при грамотной настройке разница практически неразличима для большинства слушателей. Подходит для бытовых усилителей и студийной техники.
- Класс D – импульсный режим с ШИМ. КПД выше 90 %, размеры радиаторов минимальны. Основная сложность – фильтрация выходного сигнала для снижения шумов. Современные решения обеспечивают высокую детализацию, но при низком бюджете возможны артефакты на ВЧ. Используется в портативной и автомобильной акустике.
- Класс H – модификация AB с динамическим изменением питания. КПД выше 60 %, искажения ниже, чем у D, но конструкция сложнее. Подходит для профессиональных систем, где важен баланс мощности и качества.
Выбор класса зависит от сценария использования. Для стационарных Hi-Fi систем с приоритетом на качество лучше A или AB. При ограниченном пространстве и требованиях к энергоэффективности – D. Для концертного оборудования с высоким запасом мощности – H.
Выбор микросхемы по мощности в зависимости от акустики
Номинальная мощность усилителя должна соответствовать мощности колонок и их сопротивлению. Для домашней акустики с импедансом 8 Ом оптимально выбирать микросхему, обеспечивающую 15–30 Вт на канал при питании 18–24 В. Пример – TDA7294, способная выдавать до 70 Вт при нагрузке 8 Ом и питании ±35 В, что подходит для средних и крупных комнат.
Для автомобильных систем с динамиками 4 Ом потребуется больше тока. Подходящие решения – TDA7388 или TPA3116, которые работают от 12 В и обеспечивают 4×40 Вт или 2×50 Вт соответственно. Это позволяет компенсировать низкое напряжение питания без потери громкости.
При использовании акустики с низкой чувствительностью (менее 86 дБ) лучше закладывать запас по мощности не менее 30 %. Например, для колонок 50 Вт RMS усилитель должен выдавать 65–70 Вт на канал. Если нагрузка нестабильная, выбирайте микросхемы с защитой от перегрузок и термоконтролем, чтобы избежать искажений и выхода из строя.
При выборе важно учитывать не только номинал мощности, но и допустимые искажения (THD не выше 0,05 %) и коэффициент демпфирования. Эти параметры определяют качество звучания при работе на реальную акустику.
Влияние коэффициента нелинейных искажений на качество звука
Коэффициент нелинейных искажений (THD) показывает, насколько сигнал на выходе усилителя отличается от исходного. Этот параметр измеряется в процентах и отражает долю гармоник, возникающих из-за работы микросхемы. Чем ниже THD, тем точнее воспроизводится исходный сигнал без добавления лишних гармонических компонентов.
Для бытовых стереосистем приемлемым считается уровень THD до 0,1%. В более качественных устройствах он не превышает 0,01%. Усилители класса Hi-Fi обычно имеют значения в диапазоне 0,001–0,005%, что обеспечивает чистое звучание без заметных искажений даже при высокой громкости.
При выборе микросхемы стоит учитывать не только заявленный THD, но и условия, при которых он измерен. Значение при номинальной мощности может отличаться от показателя на максимальной нагрузке. Некоторые микросхемы показывают минимальные искажения при средней громкости, но при пиковых значениях коэффициент возрастает в разы, что ухудшает качество звучания.
Рекомендуется анализировать графики зависимости THD от выходной мощности. Они позволяют оценить поведение усилителя при различных уровнях сигнала. Для акустических систем с высокой чувствительностью важна минимизация искажений на малой мощности, так как такие колонки передают даже незначительные дефекты звука.
При работе с сабвуферами допустимы более высокие значения THD (до 1%), так как низкочастотные искажения менее заметны. Однако для среднечастотного и высокочастотного диапазона этот параметр критичен. Поэтому микросхемы для широкополосного усиления должны обеспечивать минимальные искажения по всему спектру частот.

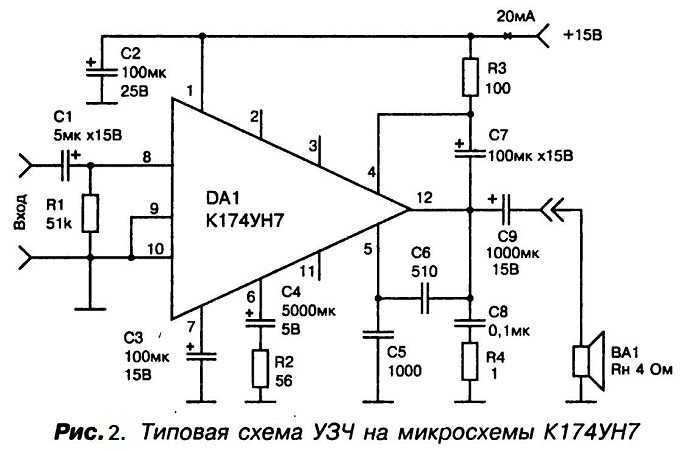

Особенности питания и требования к напряжению для микросхем
Большинство интегральных усилителей рассчитано на фиксированный диапазон питания, отклонение от которого влияет на мощность и стабильность работы. Например, популярные TDA2030 и LM1875 требуют симметричного питания ±12…±18 В, что позволяет реализовать выходную мощность до 25 Вт на нагрузке 4 Ом. Превышение верхней границы напряжения приводит к перегреву и разрушению кристалла, а заниженное питание снижает уровень выходного сигнала и увеличивает искажения.
Некоторые бюджетные решения, такие как TDA2003, работают от однополярного источника 8…18 В, что упрощает схему блока питания и позволяет использовать автомобильную сеть 12 В без преобразователей. Для высококачественных усилителей класса AB или D питание обычно варьируется в диапазоне ±35…±50 В, что обеспечивает запас по динамике и высокую отдачу на акустику с низким сопротивлением.
При проектировании важно учитывать ток потребления. Микросхемы на 50 Вт и выше могут требовать до 3–5 А на канал при максимальной нагрузке, поэтому тонкие провода или слабый блок питания вызывают просадку напряжения и артефакты в звуке. Рекомендуется использовать источники с запасом по току не менее 30% относительно расчетной нагрузки и добавлять фильтрующие конденсаторы большой емкости (от 4700 мкФ на канал) для сглаживания пульсаций.
Дополнительное внимание следует уделить пульсациям и помехам. Для микросхем чувствительных к шуму питания (например, OPA2134 в предварительных каскадах) необходимо стабилизированное напряжение с низким уровнем пульсаций – не более 5 мВ. Использование линейных стабилизаторов и LC-фильтров позволяет минимизировать фон и улучшить динамический диапазон усилителя.
Анализ тепловыделения и необходимость радиаторов
Микросхемы усилителей при работе выделяют тепло, которое зависит от выходной мощности, класса усиления и напряжения питания. При увеличении нагрузки и длительной работе на высокой громкости температура кристалла может достигать критических значений, что приводит к снижению ресурса и искажению параметров.
Для расчёта тепловыделения ориентируются на разницу между подаваемым напряжением и амплитудой выходного сигнала. Например, при питании ±25 В и выходной мощности 50 Вт на 4 Ом микросхема класса AB рассеивает до 30 Вт тепла. В компактных корпусах это вызывает перегрев без дополнительного охлаждения.
Радиатор обязателен, если рассеиваемая мощность превышает 2–3 Вт. Его размеры подбирают исходя из теплового сопротивления, которое должно обеспечить температуру корпуса ниже предела, указанного в документации (обычно 70–85 °C). Для мощных усилителей используют радиаторы с тепловым сопротивлением менее 5 °C/Вт, а при ограниченном пространстве – варианты с принудительным обдувом.
Наличие термопасты между корпусом микросхемы и радиатором снижает тепловое сопротивление контакта и увеличивает эффективность отвода тепла. Игнорирование теплоотвода приводит к срабатыванию защиты, деградации параметров и возможному выходу из строя.
Популярные модели микросхем и их практические характеристики
LM3886 – широко применяемая микросхема класса AB с максимальной выходной мощностью до 68 Вт при нагрузке 4 Ом. Обладает низким уровнем искажений (THD около 0.03% при номинальной мощности) и высокой устойчивостью к внешним помехам. Требует обязательного применения радиатора из-за значительного тепловыделения.
TDA7294 – интегральный усилитель с максимальной мощностью до 100 Вт на нагрузке 4 Ом. Отличается высокой защитой от короткого замыкания и перегрева. Частотный диапазон простирается до 100 кГц, что обеспечивает детальность звучания в верхнем спектре.
TPA3116D2 – цифровой класс D с КПД около 90%, мощность до 50 Вт на канал при 4 Ом. Отличается компактностью и низким нагревом, что снижает требования к охлаждению. Идеален для портативных и малогабаритных систем.
NE5532 – двухканальный операционный усилитель, часто используется в предусилителях и низковольтных каскадах. Обеспечивает низкий уровень шума и искажений, но не подходит для мощных выходных ступеней без дополнительного усиления.
LM4766 – стереофонический усилитель с максимальной мощностью 25 Вт на канал (8 Ом). Обладает низким уровнем шумов и встроенной защитой от перегрузок, подходит для компактных систем с умеренной мощностью.
При выборе микросхемы важно учитывать не только мощность, но и требования к питанию, тепловыделению и типу нагрузки. Например, для мощных акустических систем подходят LM3886 и TDA7294, тогда как для компактных решений оптимальны TPA3116D2 и LM4766.
Вопрос-ответ:
Какие параметры микросхемы влияют на качество звука усилителя?
На качество звука влияют несколько ключевых параметров микросхемы: коэффициент нелинейных искажений, уровень шума, частотный диапазон и запас по выходной мощности. Низкий уровень искажений позволяет сохранить чистоту звучания, широкий частотный диапазон обеспечивает передачу всех деталей аудиосигнала, а мощность микросхемы должна соответствовать акустической системе, чтобы избежать перегрузок и искажений.
Как подобрать микросхему усилителя под конкретные колонки?
Подбор микросхемы зависит от мощности и импеданса колонок. Для колонок с высокой мощностью требуется усилитель с соответствующим запасом выходной мощности, чтобы избежать искажений и повреждений. Импеданс колонок влияет на нагрузку на усилитель: стандартно 4 или 8 Ом. Микросхема должна быть способна стабильно работать с заданным импедансом, чтобы обеспечить стабильное звучание и безопасность компонентов.
Почему важен коэффициент нелинейных искажений у микросхемы усилителя?
Коэффициент нелинейных искажений показывает, насколько сильно усилитель изменяет форму сигнала. Чем ниже этот показатель, тем точнее воспроизводится исходный звук без добавления «грязи» и «шумов». Влияние особенно заметно при высокой громкости и сложных музыкальных композициях, где искажения могут заметно ухудшить качество звучания.
Как влияет питание микросхемы на работу усилителя?
Напряжение питания определяет рабочий режим микросхемы и максимальную выходную мощность. Если напряжение слишком низкое, усилитель не сможет выдать заявленную мощность и может искажать звук. Слишком высокое напряжение может привести к перегреву и выходу микросхемы из строя. Поэтому рекомендуется использовать блок питания, который соответствует техническим характеристикам выбранной микросхемы и обеспечивает стабильное напряжение.
Какие типы микросхем для усилителей наиболее распространены и чем они отличаются?
Чаще всего применяются микросхемы классов AB и D. Микросхемы класса AB отличаются хорошим качеством звучания и умеренным уровнем тепловыделения, но имеют меньший КПД. Микросхемы класса D более энергоэффективны и меньше греются, подходят для мощных усилителей, но требуют более тщательной схемотехники для подавления шумов и искажений. Выбор зависит от задач — качество звука или энергоэкономичность.
Как правильно подобрать микросхему для усилителя звука с учётом мощности и типа акустики?
Выбор микросхемы для усилителя начинается с анализа требуемой мощности и характеристик акустической системы. Мощность усилителя должна соответствовать номинальной мощности колонок, чтобы избежать их повреждения и искажений звука. Если мощность микросхемы значительно ниже, усилитель будет работать на пределе, вызывая перегрев и ухудшение качества звука. При выборе учитывайте тип акустики: низкоомные динамики (4–8 Ом) требуют усилителей с высокой токовой отдачей, а для высокоомных (16 Ом и выше) достаточно более скромных параметров. Кроме того, обратите внимание на параметры микросхемы, такие как коэффициент нелинейных искажений, запас по напряжению питания и тепловые характеристики — это влияет на стабильность и качество звучания. Важно подобрать модель, которая будет устойчиво работать в условиях предполагаемой нагрузки и обеспечит чистый звук без заметных шумов и искажений.
