Подтекание масла в районе клапанной крышки – один из частых признаков износа прокладки. Игнорирование этого дефекта приводит к загрязнению свечных колодцев, снижению уровня масла и риску перегрева двигателя. Наиболее уязвимы к этой неисправности моторы с алюминиевой головкой блока цилиндров, где герметичность крышки особенно важна.
Для самостоятельной замены потребуется минимальный набор инструментов: торцевые головки, вороток, мягкая тряпка, обезжириватель, новая прокладка (резиновая или силиконовая – в зависимости от модели двигателя), а также, при необходимости, герметик. Перед началом работ важно обеспечить доступ к крышке, сняв все мешающие элементы – в большинстве случаев это впускной патрубок, катушки зажигания и жгут проводки.

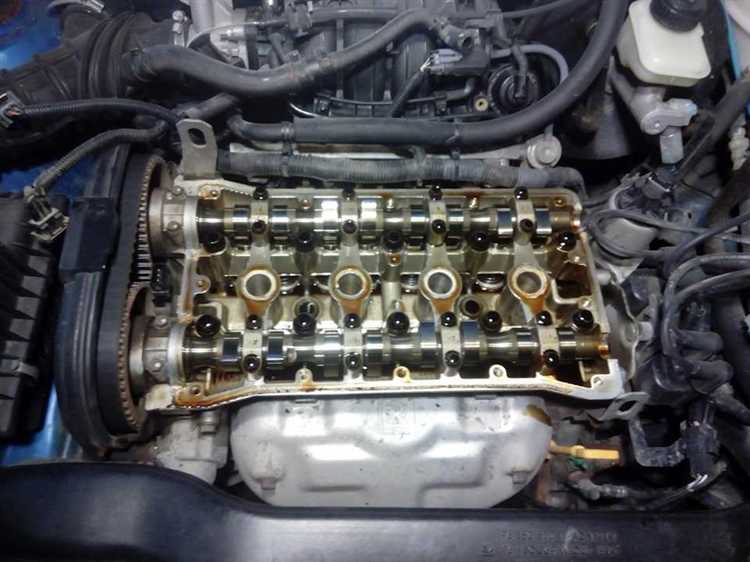

Процесс включает аккуратное снятие крышки, тщательную очистку контактных поверхностей от старого герметика и отложений, проверку крышки на деформации, установку новой прокладки и равномерную затяжку болтов с контролем момента. Нельзя перетягивать – это может привести к повреждению резьбы в ГБЦ или к деформации самой крышки. Рекомендованное усилие затяжки, как правило, составляет от 8 до 12 Н·м.
После сборки необходимо завести двигатель и проверить герметичность по периметру крышки. Также желательно проконтролировать повторно спустя 100–200 км пробега – особенно если использовался герметик. Эта процедура, выполненная грамотно, позволяет избежать дальнейших утечек и продлить срок службы двигателя без дополнительных затрат на СТО.

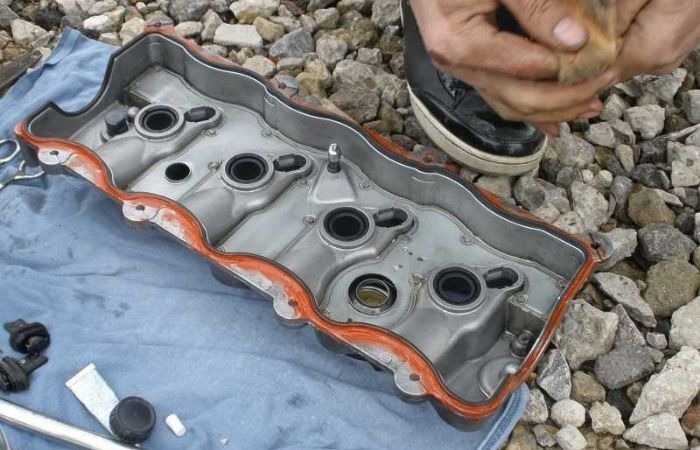

Как определить, что прокладка клапанной крышки требует замены
Обратите внимание на состояние свечных колодцев. При износе прокладки масло может попадать внутрь, провоцируя нестабильную работу двигателя, пропуски зажигания и появление ошибок по системе зажигания. Демонтаж катушек зажигания или свечей обычно выявляет характерные масляные следы на корпусе.
Ещё один признак – неустойчивая работа двигателя на холостом ходу и повышенный расход масла. Прокладка может терять эластичность из-за старения или перегрева, особенно если используется некачественный материал или ранее была допущена перетяжка болтов крышки.
При подозрении на утечку рекомендуется визуальный осмотр мотора после непродолжительной поездки: свежее масло будет особенно заметно на горячем двигателе. Также стоит проверить давление масла – при значительной утечке оно может снижаться, особенно на высоких оборотах.
Если хотя бы один из признаков подтверждается, дальнейшая эксплуатация без замены прокладки повышает риск повреждения свечей, кислородного датчика и загрязнения системы вентиляции картера. Своевременная диагностика позволит избежать дополнительных затрат.

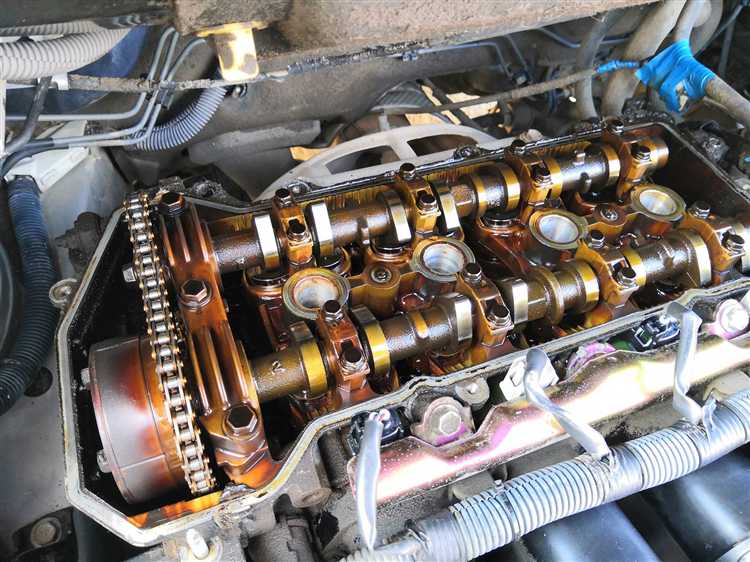

Какие инструменты и материалы понадобятся для замены прокладки
Для корректной замены прокладки клапанной крышки необходим минимальный, но специфический набор инструментов и расходников. Ошибки на этом этапе могут привести к повторной разборке узла, поэтому важно подготовиться заранее.
- Набор головок и трещотка: чаще всего используются головки на 8, 10 или 12 мм в зависимости от конструкции двигателя. Желательно иметь удлинители и кардан для труднодоступных болтов.
- Динамометрический ключ: требуется для затяжки болтов крышки с точным усилием во избежание деформации или срыва резьбы. Усилие затяжки обычно составляет 8–12 Н·м – уточняется по мануалу.
- Плоская отвертка или пластиковая лопатка: используется для аккуратного снятия старой прокладки и очистки посадочной поверхности. Металлический инструмент должен применяться с осторожностью, чтобы не повредить алюминиевые поверхности.
- Щетка по металлу и растворитель: необходимы для удаления старых следов масла и герметика с крышки и головки блока цилиндров.
- Новая прокладка клапанной крышки: следует приобретать оригинальную или качественный аналог из термостойкой резины или силикона. Форма и количество отверстий должны строго соответствовать двигателю.
- Высокотемпературный герметик: используется в зонах сопряжения с полукруглыми сальниками или в углах, где возможна утечка масла. Применять точечно, в соответствии с заводскими инструкциями.
- Перчатки и ветошь: для поддержания чистоты при работе и удаления остатков масла с деталей.
Перед началом работ желательно заранее проверить наличие всех позиций. Отсутствие нужного инструмента или расходника в процессе сборки может повлечь за собой повторную разборку и утечку масла после установки.

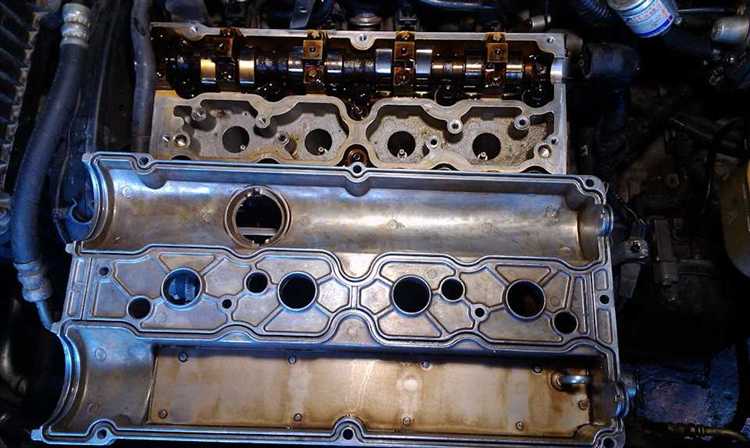

Подготовка двигателя и рабочей зоны перед началом работ
Перед снятием клапанной крышки важно обеспечить полную чистоту в рабочей зоне. Любые загрязнения, попавшие внутрь двигателя, могут привести к ускоренному износу и поломке. Начать следует с тщательной мойки верхней части двигателя с использованием обезжиривающего средства и мягкой щетки. После очистки протрите поверхность сухой безворсовой тряпкой.
Двигатель должен быть полностью остывшим. Даже при незначительном нагреве прокладка может деформироваться при снятии, а болты – повредить резьбу при откручивании. Оптимальная температура – окружающая, двигатель должен простоять без запуска не менее трёх часов.
Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при случайном касании металлическими инструментами. Убедитесь, что автомобиль стоит на ровной поверхности, а передние колёса зафиксированы противооткатными упорами.
Подготовьте чистую ёмкость или лоток для хранения болтов и деталей крепления – это упростит обратную сборку и исключит потерю мелких элементов. Рабочую поверхность застелите картоном или тканью, чтобы избежать загрязнения деталей при выкладывании.
При наличии пластиковых крышек, жгутов или элементов впускного коллектора вблизи клапанной крышки – снимите их заранее. Зафиксируйте снятые детали в порядке демонтажа. Это поможет избежать ошибок при сборке и ускорит установку новой прокладки.

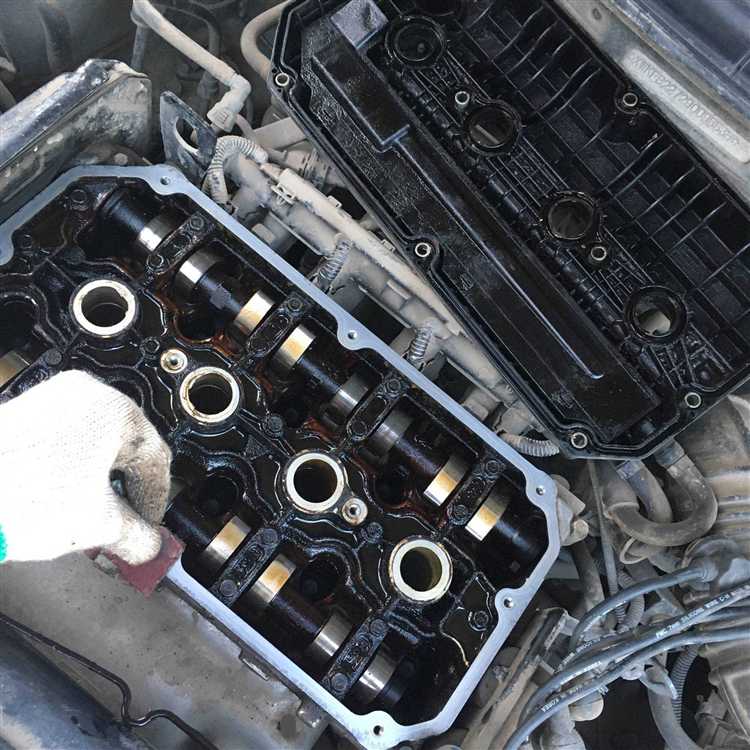

Порядок снятия клапанной крышки без повреждений
Перед началом работ необходимо отсоединить клемму «минус» от аккумулятора, чтобы исключить случайное короткое замыкание при взаимодействии с металлическими элементами двигателя. Затем снять декоративную крышку, если она имеется, и отсоединить все элементы, мешающие доступу к клапанной крышке: шланги вентиляции картера, разъёмы катушек зажигания, трубки и жгуты проводки, закреплённые на крышке.
Откручивать болты крепления крышки нужно по диагонали, поэтапно ослабляя каждый болт на 1–2 оборота, а не выкручивая полностью сразу. Это позволяет избежать деформации крышки и повреждения резьбы в головке блока цилиндров. Если крышка «прилипла», нельзя поддевать её металлическими предметами – существует риск повредить алюминиевую плоскость. Используется только пластиковая лопатка или специальный резиновый молоток, которым аккуратно простукивается периметр крышки.
После того как крышка отсоединена, её нужно медленно приподнять и снять, контролируя, чтобы старая прокладка не осталась прилипшей к головке. Если прокладка держится, её аккуратно отсоединяют без применения усилия. При снятии важно не повредить привалочную поверхность и не допустить попадания мусора в маслоприемные каналы.
Визуально осматриваются болты: если резьба на них повреждена или есть следы вытяжки, их необходимо заменить. При обнаружении масла в свечных колодцах или на внутренних элементах крышки фиксируются потенциальные зоны негерметичности для последующего контроля после установки новой прокладки.

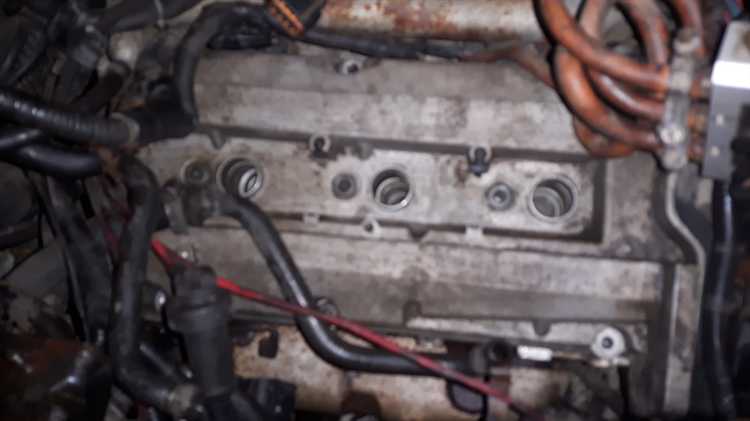

Установка новой прокладки и правильная затяжка болтов
Перед установкой новой прокладки необходимо тщательно обезжирить привалочные поверхности клапанной крышки и головки блока. Для этого используется очиститель тормозов или ацетон. Остатки старого герметика и загрязнений удаляются пластиковой или деревянной лопаткой, чтобы не повредить металл.
Если конструкцией предусмотрен герметик, его наносят тонким слоем только в местах сопряжений – обычно это участки стыка ГБЦ с полукруглыми вставками распредвалов. Использование герметика по всей длине прокладки не допускается.
Новая прокладка должна точно соответствовать форме крышки и отверстий под болты. При наличии направляющих штифтов прокладка должна быть зафиксирована на них без натяжения. Не допускается изгиб прокладки или перекос при установке крышки.
Затяжка болтов выполняется строго в соответствии с рекомендуемым моментом и последовательностью, указанной производителем. В большинстве случаев момент затяжки составляет от 8 до 12 Н·м. Использование динамометрического ключа обязательно.
Порядок затяжки – крест-накрест или от центра к краям, чтобы исключить перекос крышки и нарушение герметичности. Болты затягиваются в два этапа: сначала вручную до легкого упора, затем – с усилием по моменту.
После сборки необходимо осмотреть периметр крышки: не должно быть выдавленного герметика или перекоса прокладки. Повторная протяжка через несколько дней эксплуатации не требуется, если использованы оригинальные болты с ограничителем момента или прокладка нового образца.

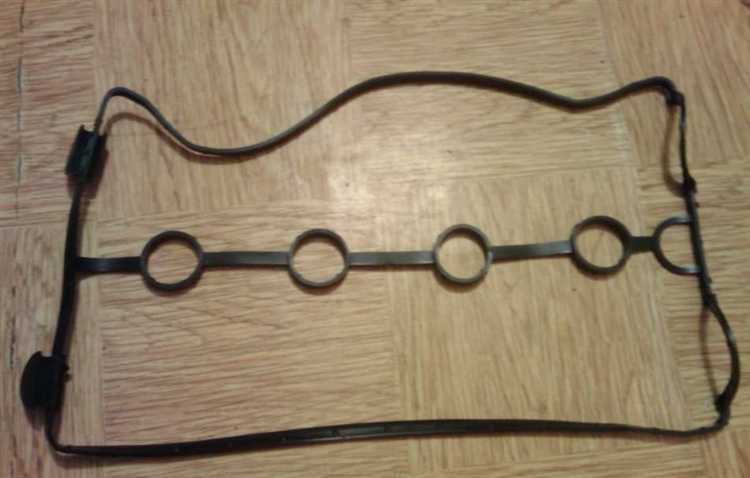

Проверка герметичности после замены прокладки
После установки новой прокладки клапанной крышки необходимо тщательно проверить герметичность соединения. Для этого сначала убедитесь, что все болты затянуты согласно рекомендуемому моменту затяжки, указанному в инструкции к вашему двигателю.
Запустите двигатель и дайте ему прогреться до рабочей температуры. При этом внимательно осмотрите область вокруг клапанной крышки на предмет появления свежих следов масла или запаха топлива, что указывает на негерметичность.
Дополнительно используйте чистую бумажную салфетку или ветошь, приложив ее к стыкам прокладки. Если после нескольких минут эксплуатации на салфетке появятся масляные пятна, значит, требуется повторная затяжка болтов или корректировка положения прокладки.
Для более точной диагностики можно провести тест с дымогенератором или применить аэрозоль для обнаружения утечек, если такая аппаратура доступна. Отсутствие дыма или запаха укажет на правильную установку и герметичность прокладки.
Обязательно повторно проверяйте состояние крышки и прокладки после нескольких дней эксплуатации, особенно если замена проводилась впервые или в полевых условиях. Раннее выявление протечек позволит избежать попадания масла на ремень ГРМ и последующих поломок.
Вопрос-ответ:
Как понять, что прокладка клапанной крышки требует замены?
Основные признаки износа прокладки — появление масляных подтеков вокруг клапанной крышки, запах горящего масла при нагреве двигателя, а также снижение уровня масла без видимых причин. Иногда может наблюдаться дым из-под капота или небольшие капли масла на двигателе. Если обнаружены эти симптомы, стоит проверить состояние прокладки и заменить её при необходимости.
Какие инструменты и материалы нужны для самостоятельной замены прокладки клапанной крышки?
Для замены потребуются: набор гаечных ключей или трещотка с подходящими головками для снятия болтов крышки, отвертка для демонтажа дополнительных деталей, чистая ветошь или безворсовые салфетки для очистки поверхности, новая прокладка, а также герметик, если это рекомендовано производителем. Важно иметь средство для обезжиривания прилегающей поверхности перед установкой новой прокладки.
Как правильно снять клапанную крышку, чтобы не повредить двигатель и другие компоненты?
Перед снятием крышки нужно отключить аккумулятор и обеспечить доступ к болтам крепления, освободив пространство от мешающих элементов, например, проводов или патрубков. Болты следует откручивать постепенно и равномерно, чтобы избежать перекоса крышки. После снятия крышки важно аккуратно удалить старую прокладку и тщательно очистить поверхности от загрязнений и остатков масла, не допуская попадания мусора внутрь двигателя.
Нужно ли наносить герметик при установке новой прокладки клапанной крышки?
Не всегда требуется использовать герметик. Многие современные прокладки изготовлены из материалов, которые обеспечивают надежное уплотнение без дополнительных средств. Однако для некоторых моделей двигателей производитель рекомендует наносить тонкий слой специального герметика в определённых местах, например, на углах крышки или в местах стыков. Рекомендуется внимательно изучить руководство по ремонту именно вашего автомобиля или инструкции производителя прокладки.
Как проверить герметичность после установки новой прокладки клапанной крышки?
После сборки двигателя и запуска его необходимо внимательно осмотреть место установки крышки на предмет подтеков масла. Лучше прогреть двигатель до рабочей температуры и проверить, не появляется ли масло на стыках крышки. Дополнительно можно использовать чистую тряпку, чтобы выявить масляные пятна. Если течь не обнаружена, значит замена выполнена корректно.
Как понять, что прокладка клапанной крышки износилась и требует замены?
Признаки износа прокладки клапанной крышки включают появление масляных подтеков под крышкой, запах масла в моторном отсеке, а также возможное задымление при работе двигателя. Если масло скапливается на двигателе или наблюдаются резкие перепады уровня масла, это свидетельствует о нарушении герметичности. Иногда может возникать шум или посторонние звуки из области крышки. Осмотр состояния прокладки при снятии крышки также помогает выявить повреждения, трещины или деформации, которые говорят о необходимости замены.
Какие ошибки чаще всего совершают при замене прокладки клапанной крышки и как их избежать?
Основные ошибки — неправильная очистка поверхности перед установкой новой прокладки, чрезмерная затяжка болтов крышки и использование неподходящих материалов. Остатки старого герметика и масла мешают плотному прилеганию, что приводит к протечкам. Болты стоит затягивать строго по рекомендованному моменту, чтобы не деформировать крышку и не повредить прокладку. Также важно правильно подобрать прокладку по модели двигателя. Избежать проблем поможет тщательная подготовка поверхности, аккуратность при сборке и использование качественных запчастей.
