Электропривод в автомобиле – это система, преобразующая электрическую энергию в механическое движение с помощью электродвигателя. Он используется для привода колес, регулировки положения сидений, управления стеклоподъёмниками, зеркалами и других механизмов. В силовых установках электромобилей и гибридов электропривод заменяет или дополняет двигатель внутреннего сгорания, обеспечивая крутящий момент непосредственно на колеса.
Ключевые элементы автомобильного электропривода включают электродвигатель (постоянного или переменного тока), систему управления (инвертор, контроллер), а также источник питания – аккумуляторную батарею или бортовую сеть. Контроллер регулирует скорость и направление вращения, управляя подачей тока и напряжения в зависимости от положения педали акселератора или команд блока управления.
Эффективность работы электропривода зависит от правильного подбора мощности двигателя, качества редуктора и алгоритмов управления. При проектировании важно учитывать пиковую нагрузку, тепловые режимы и возможность рекуперации энергии при торможении. В современных электромобилях электропривод способен обеспечивать КПД свыше 90%, что значительно превосходит показатели традиционных ДВС, снижая расход энергии и износ механических компонентов.
Назначение электропривода в автомобильных системах
Электропривод в автомобилях используется для преобразования электрической энергии в механическое движение, обеспечивая автоматизацию функций, требующих точного и быстрого управления. Он задействован в приводах стеклоподъёмников, регулировке сидений, управлении зеркалами, дроссельными заслонками, системах вентиляции и кондиционирования, а также в механизмах замков и люков.
Применение электроприводов повышает точность позиционирования узлов, снижает нагрузку на водителя и исключает необходимость применения сложных механических тяг. В системах активной безопасности электроприводы обеспечивают мгновенное срабатывание приводов тормозов, рулевого управления и адаптивных фар, что напрямую влияет на безопасность движения.
При выборе и проектировании электроприводов учитываются рабочее напряжение бортовой сети, потребляемый ток, момент на валу, диапазон рабочих температур и устойчивость к вибрациям. Для повышения надёжности рекомендуется использовать узлы с влагозащитой не ниже IP54 и ресурсом работы свыше 500 000 циклов.
Основные типы электроприводов и их применение в авто
В автомобилях применяются различные виды электроприводов, отличающиеся принципом работы, мощностью и назначением. Выбор зависит от требуемой точности, скорости реакции и условий эксплуатации.
- Асинхронные электроприводы – используются в тяговых системах электромобилей и гибридов благодаря простоте конструкции и устойчивости к перегрузкам. Отличаются долговечностью и невысокой стоимостью, но имеют меньшую эффективность на низких оборотах.
- Синхронные с постоянными магнитами – обеспечивают высокий КПД (до 96 %), компактность и стабильный крутящий момент. Применяются в премиальных электромобилях и спортивных моделях для максимальной динамики.

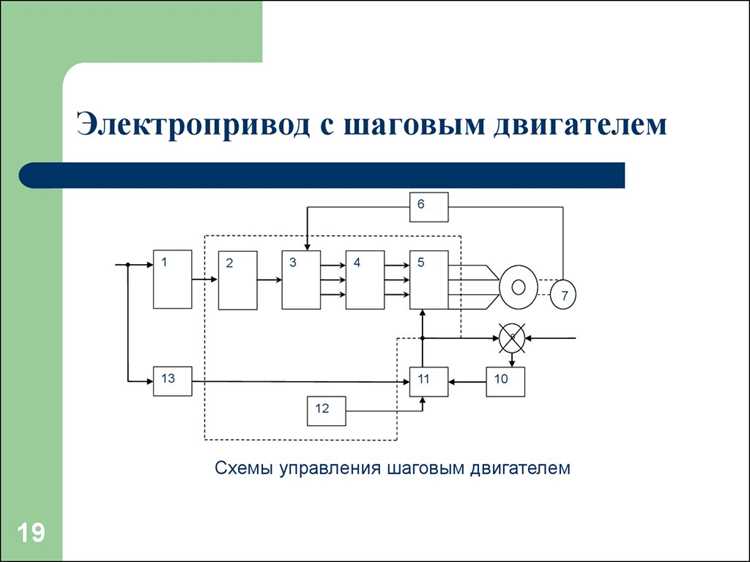

- Шаговые – задействуются в приводах дроссельных заслонок, клапанов системы рециркуляции и климат-контроля. Обеспечивают точное позиционирование без датчиков обратной связи.
- Сервоприводы – используются в адаптивных системах, таких как регулировка сидений с памятью или активная аэродинамика. Отличаются высокой точностью, плавностью и возможностью сложного программного управления.
- Линейные электроприводы – применяются в электрических замках, стеклоподъёмниках и приводах крышки багажника. Позволяют преобразовать вращательное движение в поступательное без сложных механических передач.
Оптимальный выбор электропривода зависит от требуемых характеристик: для тяги важна эффективность и надёжность, для комфорта – точность и малошумность, для вспомогательных механизмов – компактность и низкое энергопотребление.

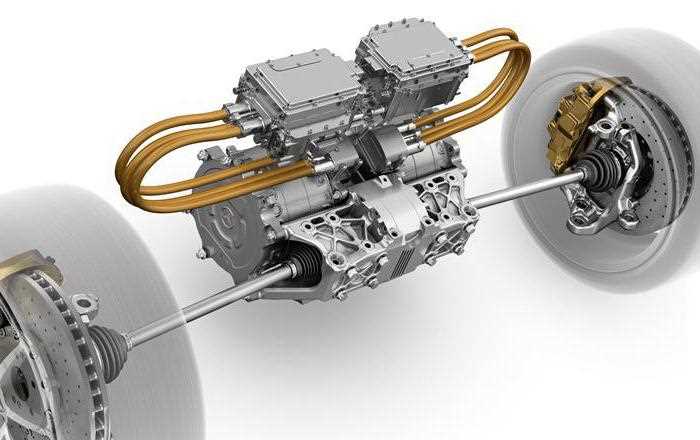

Устройство электродвигателя в составе привода
Электродвигатель в составе автомобильного привода включает статор с обмотками из медного провода с термостойкой изоляцией, ротор с постоянными магнитами высокой коэрцитивной силы или короткозамкнутой клеткой, вал с шлицевым соединением и подшипники скольжения или качения. Корпус из алюминиевого сплава выполняет роль силового элемента и теплоотвода.
Для снижения пульсаций момента применяется оптимизированная форма пазов статора и распределённая намотка. При выборе двигателя важно учитывать класс защиты IP не ниже 6x, устойчивость к вибрациям и допустимую температуру обмоток согласно стандарту IEC 60034.
Передача движения от электродвигателя к исполнительному механизму
Крутящий момент от электродвигателя передается через редуктор, который снижает частоту вращения и увеличивает тяговое усилие. Для тяговых электроприводов применяют планетарные или цилиндрические редукторы с коэффициентом передачи 5–12, что позволяет оптимизировать работу двигателя в диапазоне максимального КПД.
В системах рулевого управления и приводах вспомогательных узлов используют червячные и ременные передачи, обеспечивающие компактность и плавность хода. При передаче движения на колеса электромобиля часто используется одноступенчатый редуктор с прямозубыми шестернями, что уменьшает потери и упрощает конструкцию.
Для снижения вибраций и ударных нагрузок между валом двигателя и входом редуктора устанавливают эластичные муфты или карданные соединения. При высоких нагрузках рекомендуется применять усиленные подшипниковые опоры и закаленные зубчатые колеса для увеличения ресурса передачи.
Системы управления и датчики в автомобильном электроприводе
Электропривод автомобиля управляется электронным блоком, который анализирует сигналы от датчиков и формирует управляющие импульсы для силовых модулей инвертора. Управление осуществляется по замкнутому контуру с корректировкой по току, моменту и скорости вращения.
Датчик положения ротора (энкодер или датчик Холла) обеспечивает точную синхронизацию фаз питания двигателя, что критично для максимальной эффективности и отсутствия рывков. Датчик тока в каждой фазе позволяет контролировать нагрузку и предотвращать перегрев обмоток.
Температурные датчики в обмотках и силовой электронике отслеживают тепловые режимы, автоматически снижая мощность при превышении допустимых значений. Датчик положения педали акселератора передаёт в контроллер аналоговый или цифровой сигнал, определяющий требуемый крутящий момент.
В системах рекуперации применяются датчики скорости колёс и момента на валу для точного дозирования тормозного усилия и обратной передачи энергии в аккумулятор. Для предотвращения аварийных ситуаций блок управления обменивается данными с ABS и ESC по высокоскоростной шине CAN.
Частые неисправности электроприводов и их признаки
Неисправности электроприводов в автомобиле часто связаны с износом механических узлов, повреждением электрических цепей или сбоями управляющей электроники. Игнорирование первых симптомов приводит к полному отказу узла и увеличению затрат на ремонт.
| Неисправность | Характерные признаки | Рекомендации по проверке |
|---|---|---|
| Износ щёток электродвигателя | Замедленная работа механизма, прерывистое движение, периодические остановки | Разборка корпуса, измерение длины щёток, визуальный осмотр коллектора |
| Повреждение обмотки | Повышенный нагрев, запах гари, полное отсутствие вращения | Проверка мультиметром на обрыв или короткое замыкание, замер сопротивления |
| Окисление контактов разъёмов | Скачки скорости работы, нестабильное срабатывание | Чистка контактных групп, нанесение контактной смазки |
| Износ редуктора | Посторонний шум, рывки при работе, снижение усилия | Осмотр шестерён, проверка смазки, замена изношенных деталей |
| Сбой в управляющем модуле | Отсутствие реакции на сигнал, хаотичное движение | Диагностика сканером, обновление или замена блока управления |
Регулярная профилактическая проверка электроприводов позволяет выявить дефекты на ранней стадии и продлить срок их службы.
Критерии выбора электропривода для замены или модернизации
Номинальное напряжение и ток должны соответствовать параметрам бортовой сети и нагрузке. Превышение тока приводит к перегреву и снижению ресурса, заниженное напряжение – к потере мощности.
Момент на валу выбирается с запасом 10–20 % относительно максимальной нагрузки механизма, чтобы избежать перегрузок при пиковых режимах.
Тип двигателя (щеточный, бесщеточный, шаговый) определяет ресурс, КПД и требования к обслуживанию. Для высокой точности и долговечности предпочтительны бесщеточные модели.
Габариты и крепёжные размеры должны совпадать с местом установки, чтобы исключить доработку корпуса или кронштейнов.
Скорость вращения согласуется с характеристиками редуктора или механизма. Избыточная скорость требует дополнительного регулирования, что повышает износ.
Совместимость с управляющей электроникой обязательна: согласование протоколов передачи данных, типов датчиков обратной связи и диапазонов управляющих сигналов.
Защита от внешних факторов определяется классом IP. Для эксплуатации в зоне попадания влаги или пыли выбирают IP54 и выше.
Температурный диапазон должен перекрывать реальные условия работы. Для моторных узлов в подкапотном пространстве допустимы значения от –40 °C до +125 °C.
Масса учитывается при установке в подвижные элементы, чтобы не изменять балансировку и динамику узла.
Доступность запчастей и сервисной поддержки сокращает простой при ремонте и снижает эксплуатационные расходы.
Вопрос-ответ:
Чем электропривод отличается от обычного двигателя внутреннего сгорания?
Электропривод использует электрическую энергию для вращения колес, а не энергию, получаемую от сжигания топлива. Вместо бензобака и системы подачи топлива в машине с электроприводом есть аккумуляторная батарея, а вместо двигателя с цилиндрами и поршнями — электродвигатель. Такой подход уменьшает количество движущихся деталей и снижает износ механизмов.
Как именно электропривод передает крутящий момент на колеса?
Электропривод получает питание от аккумуляторов, преобразует электрическую энергию в механическую с помощью электродвигателя. Крутящий момент передается на колеса через трансмиссию, которая у электромобилей часто состоит из одноступенчатого редуктора. Это позволяет передавать усилие напрямую, без сложной коробки передач.
Сколько времени занимает разгон автомобиля с электроприводом?
Большинство электромобилей разгоняются быстрее аналогичных машин с двигателем внутреннего сгорания. Это связано с тем, что электродвигатель развивает максимальный крутящий момент с первых оборотов. Например, городские модели могут достигать скорости 100 км/ч за 7–9 секунд, а спортивные версии — менее чем за 4 секунды.
Как электропривод влияет на расход энергии в пробках?
В пробках электропривод работает экономичнее, чем двигатель внутреннего сгорания. Электродвигатель потребляет энергию только при движении, а при остановке — почти не расходует заряд, кроме питания вспомогательных систем, таких как кондиционер или освещение. Это особенно выгодно в городских условиях с частыми остановками.
Можно ли отремонтировать электропривод самостоятельно?
Большинство работ по обслуживанию электропривода требует специального оборудования и знаний в области электротехники. Простые задачи, например, проверка кабелей или очистка контактов, иногда можно выполнить самостоятельно. Но ремонт двигателя, контроллера или батарей лучше доверять специалистам из-за высокого напряжения и сложности конструкции.
