Электрическая цепь стартера представляет собой комплекс взаимосвязанных компонентов, обеспечивающих запуск двигателя внутреннего сгорания. Каждый элемент этой цепи выполняет строго определённую функцию, и отказ даже одного из них приводит к невозможности запуска мотора. Основу цепи составляет стартер, втягивающее реле, аккумуляторная батарея, замок зажигания и система проводки.
Стартер преобразует электрическую энергию аккумулятора в механическую, необходимую для проворачивания коленчатого вала. При этом включение стартера происходит через замок зажигания, который подаёт управляющий ток на втягивающее реле. Втягивающее реле выполняет двойную функцию: замыкает силовую цепь между аккумулятором и стартером и механически вводит шестерню стартера в зацепление с маховиком.
Силовая часть цепи строится на медных проводах большого сечения и должна обеспечивать минимальные потери напряжения. Контакты и клеммы обязаны быть надёжно закреплены, а их поверхность – очищена от окислов. Даже небольшое сопротивление в соединениях может привести к недостаточной мощности, поступающей на стартер.
Для полноценной диагностики и технического обслуживания важно понимать взаимное расположение элементов цепи и логическую последовательность включения. Проверка напряжения на клеммах втягивающего реле, замера падения напряжения на участках проводки и анализа потребляемого тока позволяет быстро выявить неисправность и определить её источник.

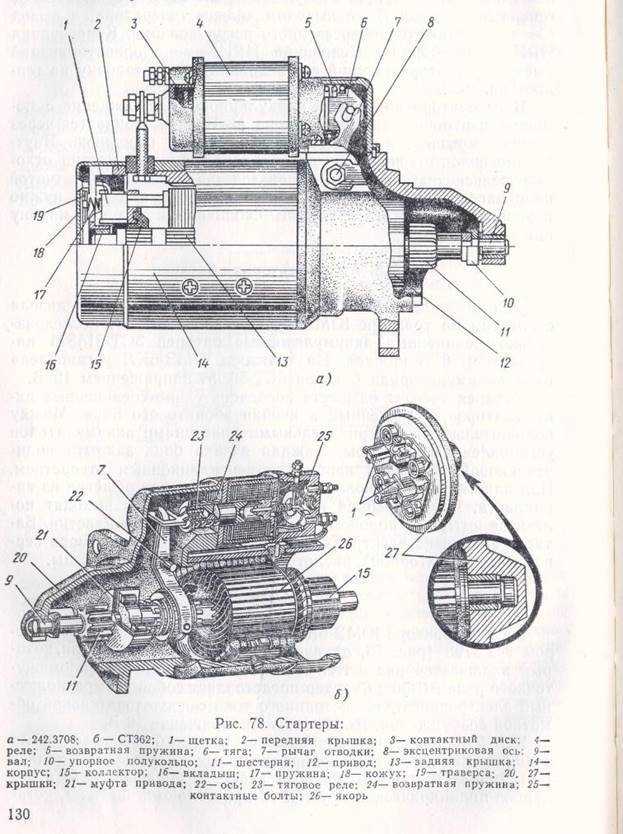

Назначение и принцип работы электрической цепи стартера
Электрическая цепь стартера обеспечивает запуск двигателя внутреннего сгорания за счёт преобразования электрической энергии аккумулятора в механическую энергию вращения коленчатого вала. Основное назначение цепи – передача тока высокой силы на стартер при кратковременном включении зажигания.
Цепь активируется при повороте ключа зажигания или подаче сигнала с кнопки «Старт». Напряжение от аккумулятора поступает на контакт замка зажигания, оттуда – на обмотку втягивающего реле. При этом замыкаются силовые контакты, соединяющие стартер с плюсовой клеммой аккумулятора. Ток высокой силы (до 400 А) подаётся на электродвигатель стартера, который вращает бендикс, зацепляющийся с зубчатым венцом маховика двигателя.
После запуска двигателя ключ зажигания возвращается в исходное положение, размыкаются цепи втягивающего реле, и стартер отключается. Обгонная муфта внутри бендикса предотвращает механическое повреждение, отключая привод стартера при превышении оборотов маховика.
Корректная работа цепи зависит от надежности всех соединений, чистоты контактов и достаточного уровня заряда аккумулятора. При снижении напряжения до 10 В стартер может не обеспечить необходимый крутящий момент. Рекомендуется регулярно проверять состояние реле, втягивающего механизма и целостность проводки.

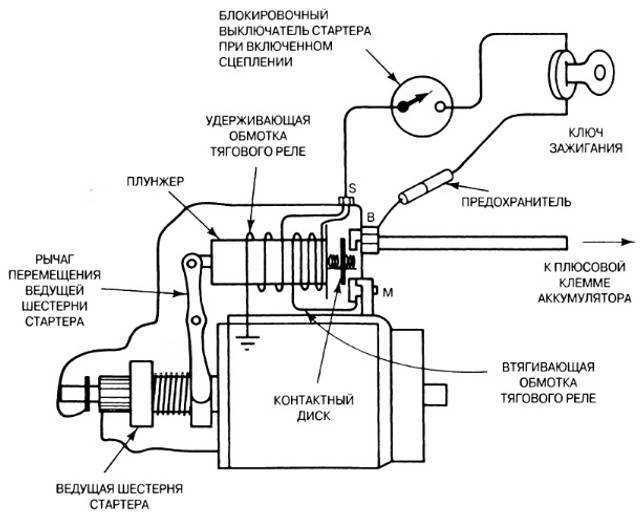

Основные элементы цепи стартера и их функции
Электрическая цепь стартера состоит из ряда компонентов, каждый из которых выполняет строго определённую задачу, обеспечивая надёжный запуск двигателя. Ниже приведён перечень ключевых элементов цепи с их функциональным назначением.
- Аккумуляторная батарея – источник питания всей системы. Обеспечивает стартер необходимым током высокой силы, особенно критичным при низких температурах. Ёмкость и состояние АКБ напрямую влияют на эффективность запуска.
- Замок зажигания – управляет подачей напряжения на цепь. При повороте ключа на положение «старт» замыкается контакт, активирующий реле стартера и сам стартер.
- Втягивающее реле стартера – соединяет аккумулятор с обмоткой стартера. В момент включения подаёт напряжение на стартер и механически перемещает бендикс для зацепления с маховиком.
- Стартер – электродвигатель, преобразующий электрическую энергию в механическую. Его задача – кратковременно вращать коленчатый вал двигателя до запуска.
- Обмотка возбуждения и якорь стартера – создают электромагнитное поле и вращают вал. При замыкании цепи обмотка возбуждения инициирует движение якоря, который начинает вращение.
- Бендикс (муфта свободного хода) – соединяет шестерню стартера с венцом маховика двигателя. После запуска двигателя автоматически отсоединяется, предотвращая обратную передачу крутящего момента.
- Провода питания – соединяют все элементы цепи. Необходима минимизация сопротивления на соединениях, чтобы избежать потерь напряжения и перегрева.
- Контрольные реле и предохранители – защищают цепь от перегрузок и коротких замыканий. Их исправность критична для безопасности и устойчивости запуска.
Для обеспечения стабильной работы стартера важно регулярно проверять контактные соединения, уровень заряда АКБ и состояние втягивающего реле. Признаки нестабильного пуска, щелчки без вращения или слабое вращение стартера указывают на возможные неисправности одного из перечисленных компонентов.
Роль аккумулятора в пуске двигателя через стартер
Напряжение аккумулятора в момент пуска не должно падать ниже 9 В, так как это приводит к снижению эффективности работы стартера и увеличению износа механических компонентов. Низкий заряд или повреждение аккумулятора снижают пусковую способность и могут стать причиной отказа запуска. Рекомендуется поддерживать аккумулятор в состоянии полной зарядки и регулярно проверять его параметры, включая напряжение холостого хода и внутреннее сопротивление.
Для оптимизации работы цепи пуска важно использовать аккумуляторы с высоким пусковым током холодной прокрутки (CCA). Эти характеристики должны соответствовать рекомендациям производителя автомобиля и учитываться при замене батареи. Установка аккумулятора с недостаточным CCA ведёт к нестабильному запуску и повышенной нагрузке на стартер.
Клеммы и соединительные провода аккумулятора должны иметь надежный контакт и минимальное сопротивление, поскольку потеря напряжения на контактах ухудшает подачу энергии на стартер. Рекомендуется регулярно очищать клеммы от коррозии и проверять затяжку креплений. Использование толстых кабелей и качественной изоляции снижает потери тока в цепи пуска.
Таким образом, аккумулятор в электрической цепи стартера – это элемент, обеспечивающий необходимую энергию для мгновенного запуска двигателя, требующий строгого контроля технического состояния и соответствия параметров требованиям стартовой системы автомобиля.
Схема подключения стартера в электрическую систему автомобиля
Стартер подключается к бортовой электрической сети через три ключевых точки: аккумулятор, замок зажигания и массу автомобиля. Основной провод питания идет от положительной клеммы аккумулятора напрямую к стартеру через толстой медный кабель, способный выдерживать пиковый ток пуска – обычно сечением от 25 до 50 мм².
Замок зажигания выполняет функцию управления включением стартера. При повороте ключа контактная группа замка замыкает цепь управления, подавая напряжение на втягивающее реле стартера. Реле, в свою очередь, замыкает силовые контакты, обеспечивая прохождение основного тока к стартеру.
Масса стартера подключается к корпусу автомобиля, который служит общим минусом электрической системы. Качественный контакт массы обязателен для исключения падения напряжения и обеспечения надежной работы цепи пуска.
Схематично цепь можно описать так:
| Компонент | Функция | Подключение |
|---|---|---|
| Аккумулятор | Источник основного питания | Положительная клемма через толстый кабель к стартеру |
| Замок зажигания | Управление включением стартера | Подача управляющего сигнала на втягивающее реле |
| Втягивающее реле стартера | Замыкание силовой цепи стартера | Переключение силовых контактов при подаче управляющего сигнала |
| Стартер | Пуск двигателя | Получение высокого тока от аккумулятора через реле |
| Масса автомобиля | Общий минус электрической цепи | Соединение с корпусом стартера |
Для минимизации потерь напряжения рекомендуется использовать кабели с минимальным сопротивлением и надежные клеммные соединения. Удлинение проводов должно быть минимальным, а сечение кабелей рассчитано с запасом по току не менее 20% от максимального потребления стартера.
Реле стартера должно иметь исправные контакты и обеспечивать плотное замыкание. При первых признаках износа контактов необходимо их заменить или восстановить, чтобы избежать падения напряжения и сбоев в пуске двигателя.
Типичные неисправности компонентов цепи стартера
Частая причина отказа стартера – износ щеток. При сильном износе контакт с коллектором теряется, что приводит к перебоям в вращении якоря. Рекомендуется проверять длину щеток и при необходимости заменять их без ожидания полного износа.
Обрыв или окисление питающих проводов вызывает снижение напряжения на стартере, что снижает эффективность его работы и может привести к полной невозможности запуска двигателя. Регулярная проверка целостности и очистка клеммных соединений устраняют такие проблемы.
Выход из строя втягивающего реле – частая причина, когда стартер не срабатывает при повороте ключа. Это связано с неисправностью контактных пластин или катушки реле. Диагностика проводится мультиметром и при обнаружении обрывов реле подлежит замене.
Износ подшипников якоря вызывает посторонние шумы и затрудняет вращение ротора, увеличивая нагрузку на аккумулятор и вызывая быстрый разряд. Проверка вращения ротора вручную и замена подшипников значительно продлевают срок службы стартера.
Коррозия массы и плохой контакт на корпусе стартера приводит к прерывистому прохождению тока и нестабильной работе цепи. Очистка контактов и надежное закрепление массы на корпусе – обязательные процедуры при диагностике.
Перегрев обмоток стартера из-за длительного или частого включения вызывает повреждение изоляции и короткие замыкания. В таких случаях необходима проверка сопротивления обмоток и при обнаружении дефектов – ремонт либо замена стартера.
Особенности проверки и диагностики цепи стартера
Первый этап диагностики цепи стартера – измерение напряжения на клеммах аккумулятора при включении зажигания. Напряжение не должно падать ниже 9 В, иначе возможны проблемы с зарядкой или внутренним сопротивлением аккумулятора.
Далее проверяется целостность и сопротивление кабелей питания стартера. Сопротивление проводов не должно превышать 0,1 Ом. Для этого используют омметр или мультиметр в режиме измерения сопротивления.
Особое внимание уделяется состоянию и исправности стартового реле и втягивающего магнитного пускателя. Проверяется наличие характерного щелчка при включении зажигания и отсутствие коррозии или окислов на контактах.
При подозрении на неисправность обмоток стартера проводится измерение сопротивления обмоток ротора и статора. Значения должны соответствовать заводским нормам и быть близки между собой, без обрывов и коротких замыканий.
Проверка массы стартера включает осмотр и очистку креплений и контактных площадок. Плохой контакт с корпусом может привести к снижению тока и отказу пуска.
Тестирование цепи включает проверку работы стартера под нагрузкой – непосредственно на автомобиле или с помощью специализированного оборудования. При этом фиксируется сила тока и скорость вращения вала.
При отсутствии запуска стартера проверяется исправность замка зажигания и проводки цепи управления, включая предохранители и кнопки пуска. Нарушения в этих узлах часто маскируются под неисправности самого стартера.
Для полной диагностики рекомендуется использовать диагностические сканеры и осциллографы, позволяющие оценить динамику электрических сигналов и обнаружить скрытые дефекты цепи.
Вопрос-ответ:
Какие основные компоненты входят в электрическую цепь стартера автомобиля?
Электрическая цепь стартера состоит из аккумуляторной батареи, которая подает напряжение, выключателя зажигания, который запускает процесс пуска, реле стартера (или втягивающего реле), управляющего подачей тока к стартеру, непосредственно самого стартера — электродвигателя, и соединительных проводов с предохранителями. Все эти элементы обеспечивают передачу электрической энергии для вращения коленчатого вала двигателя при запуске.
Как происходит включение стартера через электрическую цепь?
При повороте ключа зажигания замыкается цепь, которая активирует реле стартера. Реле замыкает основной ток от аккумулятора к стартеру, который начинает вращать маховик двигателя. Параллельно реле замыкает контакты, подающие питание на обмотку электромагнита, который включает шестерню стартера в зацепление с маховиком. После запуска двигателя водитель отпускает ключ, цепь размыкается, питание стартера прекращается, и шестерня возвращается в исходное положение.
Почему важно правильно проверить состояние цепи стартера при диагностике автомобиля?
Проверка цепи стартера позволяет выявить проблемы с контактом, износом реле, повреждениями проводки или аккумулятора. Неправильное напряжение или плохие соединения приводят к снижению тока, что затрудняет запуск двигателя или вызывает полное отсутствие реакции при попытке завести автомобиль. Тщательная диагностика позволяет своевременно определить неисправности и предотвратить более серьезные поломки.
Какое значение имеет втягивающее реле в электрической цепи стартера?
Втягивающее реле выполняет две функции: замыкает силовую цепь стартера для подачи тока от аккумулятора на электродвигатель и одновременно включает шестерню стартера в зацепление с маховиком. Благодаря реле обеспечивается надежный контакт и защита от перегрузок, а также правильное механическое включение стартера, что предотвращает износ зубьев и повреждения.
Какие признаки указывают на неисправность электрической цепи стартера?
Типичные симптомы включают отсутствие реакции при повороте ключа, щелчки реле без вращения стартера, медленное или прерывистое вращение двигателя, а также мигание или падение напряжения на приборной панели. Причины могут быть связаны с разряженным аккумулятором, поврежденной проводкой, изношенным реле или неисправным электродвигателем стартера. Для точного выявления причины нужна поэтапная проверка каждого элемента цепи.
