При обработке резьбовых соединений на металле или пластике заусенцы представляют собой неизбежный побочный эффект механической обработки. Эти микроскопические неровности и выступы не только ухудшают точность посадки деталей, но и могут стать причиной повреждения инструмента, уплотнительных элементов или срыва резьбы при сборке. Именно поэтому использование специализированных устройств для снятия заусенцев – обязательный этап в технологической цепочке.
Устройства, предназначенные для снятия заусенцев с наружной и внутренней резьбы, различаются по принципу действия, конструкции и сфере применения. На практике чаще всего используются резьбонарезные фаскосниматели, гратосниматели с вращающимися ножами и ручные фаскорезы, позволяющие быстро и точно удалить остатки металла по краю резьбы. Некоторые модели оснащены пружинным механизмом, автоматически подстраивающимся под диаметр и шаг резьбы.
Для массового производства применяются станочные фаскосниматели и автоматические гратосниматели, встроенные в токарные или фрезерные системы. В условиях ремонта или монтажа на объекте, где невозможно подключение к станку, используют портативные устройства с электроприводом или специальные насадки на шуруповерт. Выбор конкретного типа оборудования определяется материалом детали, типом резьбы (метрическая, дюймовая, трубная) и требуемым качеством обработки.
Применение правильного устройства позволяет значительно сократить время обработки, повысить надёжность соединения и исключить дефекты при сборке. Важно учитывать не только тип конструкции, но и угол фаски, диаметр обрабатываемой резьбы и вид резца – параметры, от которых напрямую зависит результат. В этой статье рассмотрим основные виды устройств, их наименования и особенности применения на практике.
Какие устройства применяются для удаления заусенцев на внешней резьбе
Для обработки внешней резьбы применяются специализированные устройства, обеспечивающие точное удаление заусенцев без повреждения витков. Основные виды оборудования различаются по принципу действия, конструктивным особенностям и сфере применения.
- Ручные фаскосниматели с пружинным лезвием. Компактные устройства с вращающимся режущим элементом. Используются для мелкосерийных или единичных работ. Лезвие адаптируется к форме витков, что снижает риск срыва резьбы. Пример – фаскосниматель типа NOGA DB1000.
- Конусные резьбовые зенковки. Насадки с конической геометрией, устанавливаемые в ручную дрель или шуруповерт. Обеспечивают быстрое снятие заусенцев и формирование фаски. Применяются для резьбы диаметром от M6 и выше. Подходят для углеродистых и легированных сталей.
- Пневматические фаскосниматели. Используются в промышленной среде, подключаются к пневмосети. Отличаются высокой скоростью обработки и стабильным качеством фаски. Особенно эффективны на деталях с большим количеством резьбовых соединений.
- Электрические машинки для снятия заусенцев. Оснащаются регулируемой скоростью вращения и сменными насадками. Позволяют работать с разными типами резьбы – от метрической до трубной. Актуальны при высоких требованиях к чистоте обработки.
- Пластинчатые фаскосниматели с пружинной фиксацией. Предназначены для использования на болтах, шпильках и других крепежных элементах. Насаживаются вручную, после чего заусенец срезается поворотом устройства вокруг оси резьбы. Обеспечивают быструю обработку в полевых условиях.
Выбор устройства зависит от диаметра резьбы, материала детали, требуемой точности и объема работ. При серийной обработке предпочтение отдают автоматизированным и пневматическим моделям. В ремонтных и монтажных условиях удобны ручные фаскосниматели и конусные насадки.
Инструменты для снятия заусенцев с внутренней резьбы в глухих отверстиях
Для удаления заусенцев с первого витка внутренней резьбы в глухих отверстиях применяют обратные (втягиваемые) фаскосниматели. Их конструкция позволяет ввести инструмент через отверстие, развернуть режущие кромки внутри и аккуратно удалить заусенцы при вытягивании. Такой подход особенно актуален при обработке деталей, не допускающих сквозного сверления.
При работе с отверстиями малых диаметров (М4–М8) часто используют специальные калиброванные фаскосниматели с центровкой по отверстию. Для предотвращения заклинивания и срыва резьбы рекомендуется применять инструменты с твердосплавными напайками и плавной геометрией режущей кромки.
Альтернативным вариантом являются абразивные конусные головки с микрозернистым покрытием, устанавливаемые в бормашины. Они позволяют безопасно снимать микрозаусенцы на труднодоступных участках без риска увеличения диаметра посадки. Однако такой способ требует высокой точности и визуального контроля процесса.
Для автоматизированных линий используются пневматические и электрические модули с функцией позиционирования по глубине, оснащённые быстросменными насадками под конкретный шаг и профиль резьбы. Такие системы сокращают время обработки и обеспечивают стабильное качество фаски в серийном производстве.
Выбор инструмента определяется не только размером резьбы, но и материалом заготовки. Для обработки стали и титана предпочтительны инструменты с PVD-покрытием, обеспечивающим стойкость к износу. При работе с алюминиевыми сплавами допустимо использовать фаскосниматели из быстрорежущей стали с острым углом атаки.
Ручные и автоматические приспособления для фаскования резьбы
Для точного и безопасного снятия фаски на резьбе применяются как ручные, так и автоматические приспособления, каждый тип которых ориентирован на конкретные условия обработки. Ручные фаскосниматели используются преимущественно при мелкосерийном производстве, ремонте и в условиях ограниченного доступа. Они позволяют быстро обрабатывать резьбы диаметром от М3 до М30, обеспечивая контроль над глубиной фаски за счёт операторского усилия.
Наиболее распространённые ручные инструменты – это фаскосниматели с твердосплавными ножами и регулируемыми ограничителями глубины. Такие устройства позволяют работать с внешней и внутренней резьбой без необходимости замены головки. Примеры – фаскосниматели Noga RC1000 и аналогичные конструкции с самонастраивающимся лезвием. Их преимущество – высокая мобильность и простота применения.
В условиях серийного производства и при необходимости стандартизации геометрии фаски применяются автоматические фаскосниматели, встраиваемые в станки с ЧПУ или применяемые как автономные установки. Эти устройства работают по принципу вращающегося ножа или фрезы, точно подающейся в зону обработки. Автоматические приспособления обеспечивают постоянство размеров фаски, а также могут быть интегрированы в цикл сверления и нарезания резьбы.
Ключевые модели автоматических систем – фаскосниматели типа HEULE DEFA и аналогичные конструкции с телескопическим выдвижением ножа. Они позволяют обрабатывать как сквозные, так и глухие отверстия с внутренней резьбой, обеспечивая минимальное биение и стабильный результат без необходимости ручной доработки. Рекомендуется использование таких устройств при серийной обработке деталей из стали, алюминия и титана.
Выбор между ручным и автоматическим инструментом зависит от объёма работ, требований к точности и доступности к зоне обработки. Для единичных операций предпочтительны ручные приспособления, тогда как при высоких требованиях к производительности и повторяемости рационально использовать автоматизированные решения.

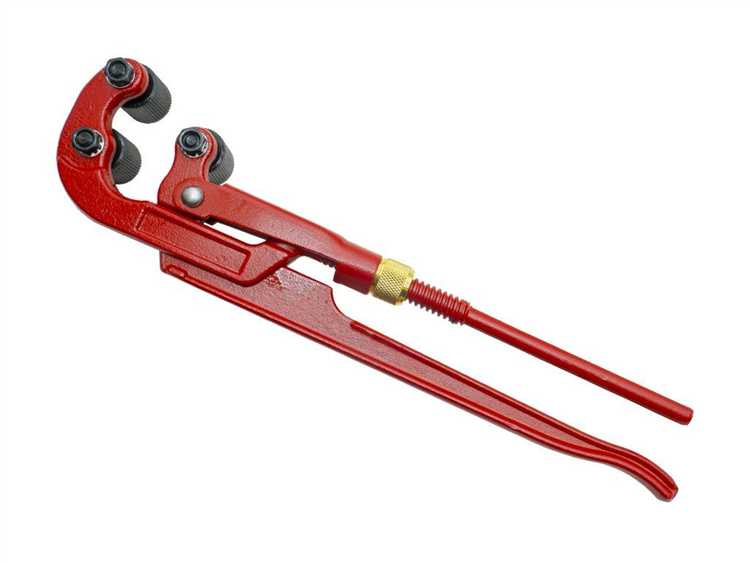

Назначение резьбового зенкера и его отличия от аналогов
Резьбовой зенкер применяется для точного формирования входной фаски на внутренней или внешней резьбе с целью облегчения навинчивания крепежных элементов и устранения микрозаусенцев после нарезки. Его конструкция предусматривает строго заданный угол и геометрию режущей части, что позволяет сохранить профиль витка и предотвратить повреждение резьбы.
В отличие от универсальных зенкеров и фаскоснимателей, резьбовой зенкер ориентирован на работу именно с резьбовыми соединениями. Он исключает снятие лишнего металла и обеспечивает равномерную обработку по всей окружности. Применение неподходящего инструмента, например, конического зенкера для отверстий, может привести к размытию начала резьбы и снижению прочности соединения.
Резьбовые зенкеры изготавливаются из быстрорежущей стали (HSS) или карбида вольфрама и имеют стандартные диаметры, соответствующие метрической и дюймовой резьбе. Некоторые модели комплектуются регулируемыми направляющими для центрирования по уже нарезанной резьбе, что особенно важно при ручной доработке в условиях ограниченного доступа.
При выборе резьбового зенкера необходимо учитывать шаг и тип резьбы, материал заготовки и требуемую точность фаски. Для глухих отверстий рекомендуется использовать инструменты с ограниченной длиной режущей кромки и возможностью обратного выхода без заклинивания. Это снижает риск повреждения резьбовой части на дне отверстия.
Таким образом, резьбовой зенкер – специализированный инструмент, предназначенный исключительно для аккуратной подготовки и доработки резьбовых элементов. Его использование позволяет повысить качество резьбового соединения и исключить дефекты при сборке.
Особенности применения резьбоочистных фрез на ЧПУ-станках
Резьбоочистные фрезы применяются на ЧПУ-станках для прецизионного удаления заусенцев с внутренних и внешних резьб без изменения геометрии профиля. Эти фрезы имеют специализированную режущую кромку, рассчитанную на точечное воздействие в ограниченной зоне витка, что особенно важно при обработке высокоточных изделий с метрической, дюймовой или трапецеидальной резьбой.
Оптимальные параметры резания зависят от материала детали и типа резьбы. Например, для стали с пределом прочности до 850 МПа рекомендуется использовать резьбоочистные фрезы из твердого сплава с радиусной фаской и минимальной подачей в пределах 0,02–0,05 мм/об. При этом частота вращения выбирается на 15–20% ниже, чем при фрезеровании основной поверхности, чтобы исключить термическое повреждение витков.
Фрезы работают в режиме прохода с контролируемой глубиной погружения, что особенно эффективно при удалении заусенцев в зоне выхода инструмента из отверстия. Наибольшую точность обеспечивает пятиосевая интерполяция, позволяющая фрезе повторять траекторию резьбы без перекосов и излишней выборки материала.
При использовании автоматизированных программных управляющих модулей важно учитывать длину хвостовика фрезы и зазор между корпусом шпинделя и стенками отверстия. В противном случае возможно возникновение вибраций, приводящих к микротрещинам в зоне резьбы. Поэтому в CAM-системах рекомендуется задавать контроль по касательной траектории с автоматическим выходом на холостом ходу.
Для алюминиевых сплавов и латуней эффективно применение фрез с алмазоподобным покрытием (DLC), которое снижает налипание стружки и повышает срок службы инструмента до 20–30% по сравнению с непокрытыми аналогами. Обязательным является применение продувки сжатым воздухом или точечного СОЖ, так как это предотвращает повторное заусенцевание при обратном ходе инструмента.
Материалы и покрытия режущей части инструмента для снятия заусенцев
Режущие части инструментов для снятия заусенцев изготавливаются преимущественно из быстрорежущей стали (HSS) и твердосплавных материалов (твердый сплав на основе вольфрама). HSS применяется при работе с низко- и среднеуглеродистыми сталями, а также с алюминием и другими цветными металлами, обеспечивая оптимальное соотношение прочности и пластичности.
Твердосплавные режущие элементы рекомендованы для обработки твердых и износостойких материалов, таких как нержавеющая сталь и закаленные сплавы. Их высокая твердость (60–70 HRC) позволяет поддерживать остроту режущей кромки при интенсивном использовании, что снижает необходимость частой заточки.
Поверхности режущих частей часто покрываются износостойкими и антифрикционными покрытиями для увеличения срока службы и повышения эффективности резания. Наиболее распространены покрытия на основе нитрида титана (TiN), нитрида титана алюминия (TiAlN) и алмазоподобного углерода (DLC).
Покрытие TiN увеличивает твердость поверхности до 2800 HV и уменьшает трение, что обеспечивает более стабильную работу при невысоких температурах резания. Рекомендуется для обработки стали и сплавов средней твердости.
TiAlN-покрытие выдерживает высокие температуры (до 900 °C), что позволяет использовать инструменты при интенсивном резании и обработке труднообрабатываемых материалов. Обеспечивает защиту от окисления и повышенную стойкость к износу.
DLC-покрытия применяются для обработки абразивных и коррозионно-активных материалов, обладают низким коэффициентом трения и высокой химической инертностью, что минимизирует заедание и прилипание стружки.
Выбор материала и покрытия режущей части должен соответствовать типу обрабатываемого материала и условиям эксплуатации. Для легких сплавов достаточно инструментов с HSS и покрытием TiN, в то время как для высокопрочных сталей и закаленных деталей целесообразно использовать твердый сплав с TiAlN или DLC.
Как выбрать устройство в зависимости от диаметра и шага резьбы
Выбор устройства для снятия заусенцев с резьбы напрямую зависит от диаметра и шага резьбы детали. Основной критерий – соответствие инструмента геометрическим параметрам резьбы для обеспечения точного и аккуратного удаления заусенцев без повреждения профиля.
- Диаметр резьбы: Устройства выпускаются с различными посадочными размерами, которые должны строго соответствовать наружному или внутреннему диаметру резьбы. Например, для резьбы М6 используется инструмент с посадочным диаметром около 6 мм, что обеспечивает оптимальный контакт с резьбой и исключает люфт.
- Шаг резьбы: Устройство должно учитывать конкретный шаг резьбы (например, 1.0 мм для М6 или 1.5 мм для М10), так как от этого зависит расположение режущих кромок. Для резьб с мелким шагом рекомендуется применять более острые и тонкие инструменты, чтобы не повредить витки.
- Регулируемые устройства: Существуют фаскосниматели с регулируемой геометрией, позволяющие подстраиваться под диапазон диаметров и шагов (например, от М3 до М12 с шагом 0.5–1.5 мм). Такие устройства экономят время и повышают универсальность.
При выборе учитывайте тип резьбы: метрическая, дюймовая или трубная. Для метрической резьбы предпочтительнее использовать устройства, маркированные под метрические стандарты, чтобы избежать несоответствий.

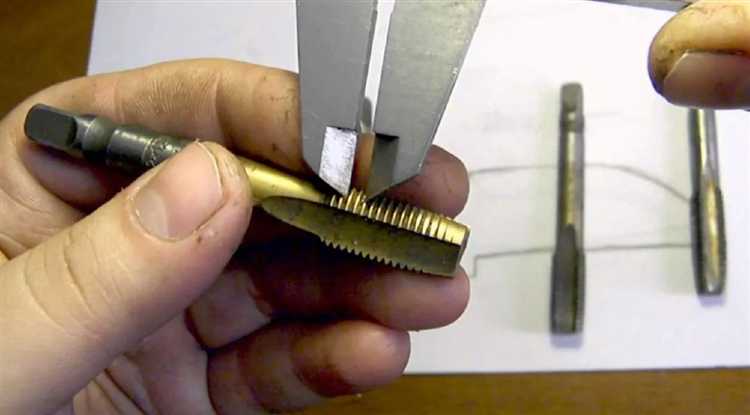

- Определите точный диаметр резьбы с помощью измерительных инструментов (штангенциркуль, микрометр).
- Измерьте или уточните шаг резьбы с помощью резьбового шаблона или технической документации.
- Выберите устройство с посадочным диаметром, соответствующим измеренному значению.
- Проверьте, поддерживает ли устройство требуемый шаг резьбы или имеет возможность регулировки.
- При необходимости, отдавайте предпочтение устройствам с сменными режущими элементами для более точной настройки под разные размеры.
Неправильно подобранный инструмент может привести к деформации резьбы, снижению прочности соединения и необходимости повторной обработки. Точное соответствие диаметра и шага обеспечивает качественное удаление заусенцев и продлевает срок службы детали.
Вопрос-ответ:
Как правильно подобрать устройство для снятия заусенцев с резьбы по размеру резьбы?
Выбор устройства зависит от диаметра и шага резьбы. Для точного снятия заусенцев необходимо использовать инструмент, соответствующий параметрам резьбы, чтобы обеспечить правильное совмещение с витками. Если устройство слишком большое или маленькое, оно может некачественно обрабатывать край резьбы или повредить её. Поэтому перед выбором важно измерить параметры резьбы и подобрать инструмент с подходящими характеристиками.
Какие материалы обычно применяются для изготовления режущей части устройств для удаления заусенцев с резьбы?
Режущие части таких устройств часто изготавливают из быстрорежущей стали (HSS) или твердосплавных материалов, например, карбида вольфрама. Быстрорежущая сталь обеспечивает хорошую стойкость при работе с мягкими и средними по твердости металлами. Для твёрдых и износостойких поверхностей предпочтительны твердосплавные режущие кромки, которые дольше сохраняют остроту и устойчивы к абразивному износу. Также нередко применяют покрытия из нитрида титана (TiN) или других специальных составов для увеличения ресурса инструмента.
Чем отличаются ручные приспособления для снятия заусенцев с резьбы от автоматических устройств?
Ручные приспособления обычно представляют собой специализированные метчики или зенкеры с режущей частью, которые оператор вращает вручную для удаления заусенцев. Они подходят для мелкосерийной и ремонтной работы, обеспечивают точный контроль процесса, но требуют времени и усилий. Автоматические устройства чаще используются на производстве и могут быть установлены на станках с ЧПУ или специализированных фаскоснимателях. Такие механизмы обеспечивают высокую скорость обработки и повторяемость, но требуют настройки и оснащены системами подачи и контроля инструмента.
Какие устройства наиболее эффективны для удаления заусенцев на внутренней резьбе в глухих отверстиях?
Для обработки внутренней резьбы в глухих отверстиях применяются специальные инструменты с удлинённой и узкой режущей частью — резьбоочистные зенкеры или фаскосниматели с возможностью точного позиционирования. Они должны обеспечивать аккуратное удаление заусенцев без повреждения дна отверстия и резьбы. Важно, чтобы инструмент имел достаточную жёсткость и возможность регулировки глубины резания. Иногда применяются гибкие ручные инструменты или специализированные головки с малым диаметром, которые можно вводить в ограниченное пространство.
