Снижение напряжения на трансформаторе возможно без полной перемотки его обмоток. Это позволяет сохранить целостность устройства и снизить затраты на ремонт. Одним из распространённых методов является установка дополнительного последовательного резистора или реактивного элемента в цепь первичной или вторичной обмотки.
Для точной корректировки напряжения рекомендуется использовать автотрансформатор с плавной регулировкой, что обеспечивает возможность подстройки выходных параметров без вмешательства в конструкцию трансформатора. Важно учитывать номинальные токи и тепловые характеристики компонентов, чтобы избежать перегрева и снижения срока службы.
Также эффективным решением может стать использование стабилизатора напряжения или регулируемого понижающего трансформатора. Такие устройства обеспечивают стабильный уровень выходного напряжения, компенсируя перепады сети и снижая нагрузку на основное оборудование.
Использование последовательного резистора для снижения выходного напряжения
Последовательный резистор подключается к выходной цепи трансформатора для уменьшения напряжения за счет падения напряжения на самом резисторе. Выбор номинала резистора рассчитывается исходя из необходимого снижения напряжения и тока нагрузки по формуле R = (Uвых — Uтреб) / Iнагрузки, где Uвых – исходное выходное напряжение, Uтреб – требуемое напряжение, Iнагрузки – потребляемый ток.
Важно учитывать мощность рассеиваемую на резисторе. Она определяется как P = Iнагрузки² × R и должна соответствовать или превышать расчетную мощность для предотвращения перегрева. Для повышения надежности рекомендуется брать резистор с запасом мощности не менее 20-30%.
Метод подходит для относительно малых токов и небольших падений напряжения, поскольку при больших токах или значительном снижении напряжения эффективность падает, и потери энергии становятся значительными. При нестабильной нагрузке использование последовательного резистора может привести к изменению выходного напряжения, поэтому желательно применять стабилизацию напряжения дополнительно.
Для практического применения стоит использовать резисторы с точным номиналом и стабильно работающие в заданном диапазоне температур. В случае необходимости точной подстройки напряжения возможно включение переменного резистора или добавление стабилизирующих элементов.
Подключение автотрансформатора для регулировки напряжения без вмешательства в обмотки
Автотрансформатор применяется для точной подстройки выходного напряжения без перемотки основной трансформаторной обмотки. Это позволяет избежать сложных механических операций и сохраняет заводские параметры трансформатора.
Основные этапы подключения автотрансформатора:
- Определите номинальное входное и выходное напряжение основного трансформатора и необходимое значение снижения напряжения.
- Выберите автотрансформатор с соответствующей мощностью и диапазоном регулировки, исходя из нагрузки и параметров системы.
- Подключите автотрансформатор последовательно с выходной обмоткой трансформатора, соблюдая полярность и фазировку.
- Убедитесь в наличии надежных контактов и заземления для безопасности эксплуатации.
При правильном подключении автотрансформатор позволяет плавно изменять напряжение в пределах ±10-15% без существенных потерь мощности и без необходимости вмешательства в исходную обмотку трансформатора.
Рекомендации по эксплуатации:
- Проверяйте номинальную мощность автотрансформатора, чтобы избежать перегрузки.
- Следите за температурным режимом устройства в процессе работы.
- Используйте измерительные приборы для контроля выходного напряжения после подключения автотрансформатора.
Такой способ обеспечивает стабильность работы оборудования и расширяет возможности регулировки напряжения без изменения конструкции основного трансформатора.
Применение стабилизаторов напряжения с выходом на трансформатор
Стабилизаторы напряжения с выходом на трансформатор обеспечивают точную регулировку уровня напряжения без вмешательства в обмотки трансформатора. Они включаются между питающей сетью и первичной обмоткой, компенсируя перепады входного напряжения и удерживая выходное на заданном уровне.
Для снижения напряжения на трансформаторе без перемотки следует выбирать стабилизаторы с номиналом, соответствующим мощности трансформатора. Например, для трансформатора мощностью 1 кВА рекомендуется стабилизатор с запасом 20-30% по мощности (от 1,2 кВА и выше), чтобы избежать перегрузок и обеспечить надежную работу.
Тип стабилизатора влияет на качество регулировки. Релейные и сервоприводные модели обеспечивают ступенчатую регулировку с точностью до ±3%, в то время как электромеханические стабилизаторы и цифровые модели достигают точности ±1%. Выбор зависит от требований к стабильности и чувствительности нагрузки.
Подключение стабилизатора с выходом на трансформатор не требует изменения обмоток и минимизирует риск повреждения оборудования. При монтаже необходимо обеспечить правильное заземление и соблюдение технических параметров для защиты от перенапряжений и перегрузок.
Использование стабилизаторов снижает износ трансформатора, предотвращает повышение температуры обмоток и уменьшает вероятность снижения эффективности. Это особенно важно при работе в сетях с нестабильным напряжением и при наличии чувствительных к колебаниям напряжения потребителей.

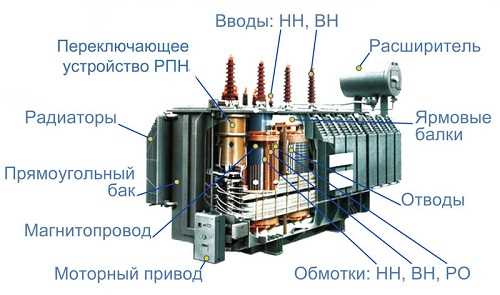

Использование регулируемых трансформаторных подстроек (например, отводов)
Регулируемые подстройки на обмотках трансформатора позволяют изменить выходное напряжение без перемотки. На практике чаще всего используются отводы – дополнительные точки подключения к обмотке, которые дают возможность выбирать эффективное число витков.
Для снижения напряжения необходимо подключать нагрузку к отводам, расположенным ближе к началу обмотки. Это уменьшит число активных витков, снижая выходное напряжение пропорционально.
Важно учитывать, что изменение отводов влияет на соотношение витков и, следовательно, на параметры трансформатора: нагрузочную способность и ток. При снижении напряжения ток нагрузки может возрасти, что требует проверки по допустимым номиналам обмоток и защиты.
При выборе схемы подключения с отводами необходимо обеспечить надежный контакт и минимальные переходные сопротивления в точках переключения, чтобы избежать локального нагрева и искажений напряжения.
Использование подстроек допустимо как на первичной, так и на вторичной обмотке трансформатора, в зависимости от схемы и требуемого диапазона регулировки.
Практическая реализация требует оценки влияния изменения числа витков на магнитный поток и возможное насыщение сердечника, особенно при значительных корректировках напряжения.
Методы снижения напряжения с помощью внешних цепей и устройств
Использование автотрансформатора, подключаемого параллельно или последовательно с основным, дает возможность плавно изменять выходное напряжение. Это достигается за счет отбора напряжения с регулируемого отвода автотрансформатора, что позволяет корректировать уровень без вмешательства в первичные или вторичные обмотки.
Регулируемые стабилизаторы напряжения с выходом на трансформатор применяются для точной корректировки параметров сети. Они поддерживают стабильный уровень напряжения, компенсируя колебания, и тем самым снижают его до необходимого значения. Такие устройства используют силовые транзисторы и схемы управления, что обеспечивает высокую точность и надежность.
В ряде случаев целесообразно применять электронные регуляторы на основе фазоимпульсной модуляции (тиристорные или симисторные регуляторы). Они изменяют эффективное напряжение, подаваемое на нагрузку, обеспечивая снижение выходного напряжения трансформатора без механических вмешательств.
Внешние понижающие трансформаторы или понижающие импульсные преобразователи могут служить дополнением к основному трансформатору. Их подключают последовательно, чтобы добиться необходимого уровня напряжения при сохранении стабильности и безопасности работы всей системы.
Вопрос-ответ:
Какие внешние устройства можно использовать для снижения напряжения на трансформаторе без перемотки?
Для снижения напряжения на выходе трансформатора без перемотки часто применяют регулируемые автотрансформаторы, дроссели или стабилизаторы напряжения. Автотрансформатор подключается последовательно с нагрузкой и позволяет плавно уменьшать напряжение, изменяя соотношение отводов. Дроссели вводят дополнительное индуктивное сопротивление, уменьшая напряжение под нагрузкой. Стабилизаторы могут корректировать выходное напряжение в заданных пределах, обеспечивая его снижение без вмешательства в первичную обмотку трансформатора.
Можно ли использовать последовательное сопротивление для снижения выходного напряжения трансформатора?
Да, последовательное подключение резистора или другого активного сопротивления снижает напряжение на нагрузке за счет падения напряжения на этом элементе. Однако такой способ эффективен только при стабильной нагрузке и малых токах, так как с ростом тока падение напряжения увеличится, и выходное напряжение станет нестабильным. Кроме того, резисторы рассеивают энергию в виде тепла, что снижает КПД и требует теплоотвода.
Как подключить регулируемый трансформаторный отвод для уменьшения напряжения без перемотки?
Регулируемый отвод на трансформаторе — это точка подключения на обмотке, которая позволяет изменить выходное напряжение. Для снижения напряжения необходимо переключить нагрузку на отвод с меньшим числом витков. Если трансформатор уже имеет несколько отводов, переключение происходит с помощью переключателя или переключающего устройства. Если таких отводов нет, применяют внешние устройства, например, автотрансформаторы с регулируемыми выводами, подключаемые последовательно с нагрузкой.
Как стабилизаторы напряжения помогают уменьшить напряжение на трансформаторе?
Стабилизаторы напряжения регулируют выходное напряжение, поддерживая его в заданных пределах вне зависимости от колебаний нагрузки или входного напряжения. Для снижения напряжения с трансформатора стабилизатор подключается к его выходу и снижает напряжение до требуемого уровня за счёт регулирования силового каскада. Такой способ позволяет быстро и точно менять напряжение без необходимости переделывать трансформатор или добавлять сопротивления.
Какие ограничения и риски связаны с применением внешних цепей для снижения напряжения на трансформаторе?
Использование внешних цепей, таких как резисторы, автотрансформаторы или дроссели, может приводить к снижению КПД и дополнительному нагреву элементов. Некорректный выбор компонентов способен вызвать нестабильность выходного напряжения при изменении нагрузки. Также существует риск повреждения оборудования при превышении допустимых токов. Для долговременной и безопасной эксплуатации необходимо правильно рассчитывать параметры внешних устройств и учитывать их тепловую и электрическую нагрузку.
