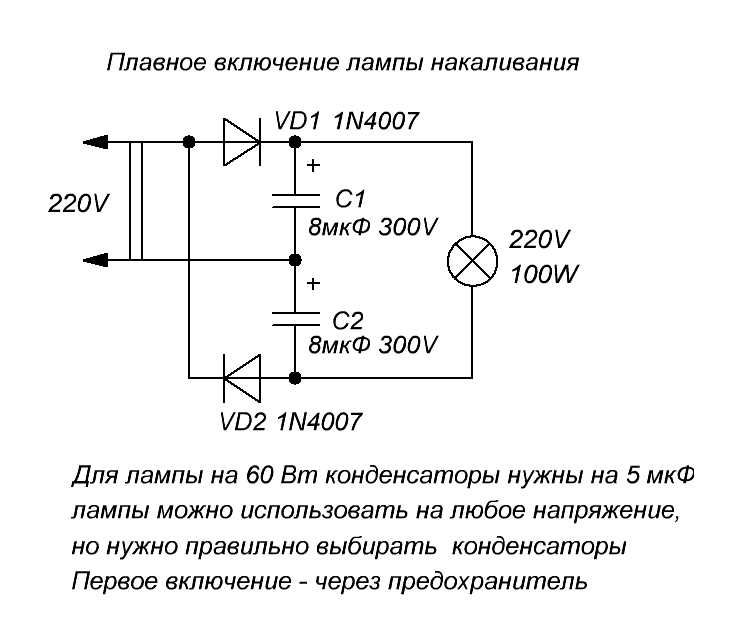

Резкое загорание салонного света в автомобиле создаёт дискомфорт для глаз, особенно в тёмное время суток. Решить проблему можно установкой схемы плавного включения освещения, которая постепенно повышает яркость лампы за 1–3 секунды. Такой подход не только делает использование автомобиля комфортнее, но и продлевает срок службы ламп за счёт снижения пускового тока.
Для реализации плавного розжига чаще всего применяют простой модуль на основе транзистора и конденсатора, который можно собрать самостоятельно. Например, конденсатор ёмкостью 470–1000 мкФ, резистор 47–100 кОм и полевой транзистор типа IRFZ44N позволяют создать надёжную схему, совместимую как с лампами накаливания, так и с светодиодными светильниками при наличии соответствующего драйвера. Все элементы легко найти в любом радиомагазине или выпаять из старой техники.
Подключение устройства выполняется последовательно с положительным проводом, идущим к плафону. Важно учитывать полярность и напряжение питания – большинство автомобилей оснащены 12-вольтовой бортовой сетью, но для грузовых моделей потребуется пересчёт номиналов под 24 В. Монтаж можно произвести на небольшой монтажной плате или с помощью навесного монтажа, изолировав контакты термоусадочной трубкой.
Правильно собранная и подключённая схема обеспечит мягкое загорание и затухание света при открывании и закрывании дверей, не влияя на штатную электропроводку. Такой модуль легко интегрируется даже в старые автомобили без вмешательства в блок управления, а при желании можно добавить регулировку времени свечения, изменяя ёмкость конденсатора или сопротивление резистора.
Подбор компонентов: транзисторы, резисторы и конденсаторы
Для плавного включения освещения применяют биполярные транзисторы типа BC337 или КТ815, либо полевые транзисторы IRFZ44N с запасом по току не менее 1,5–2 раз относительно потребления лампы. Полевые ключи предпочтительны при нагрузке свыше 2 А благодаря низкому сопротивлению канала.
Резисторы определяют скорость заряда конденсатора и, соответственно, длительность нарастания яркости. Для времени около 3–5 секунд при ёмкости 470 мкФ подойдёт номинал 68–82 кОм. Следует выбирать резисторы мощностью не менее 0,25 Вт с допуском ±5% для стабильности параметров при изменении температуры.
Конденсаторы электролитические, с напряжением минимум в 2 раза выше бортового (для 12 В – не ниже 25 В). Ёмкость 220–1000 мкФ позволяет варьировать плавность: чем выше ёмкость, тем медленнее включение. Для повышения надёжности применяют компоненты с температурным диапазоном не уже –40…+105 °C.
Определение места установки устройства в автомобиле
Перед монтажом важно выбрать точку, обеспечивающую минимальную длину проводки и удобный доступ для обслуживания. При этом следует учитывать конфигурацию электросистемы конкретного автомобиля.
- Для плавного включения салонного освещения оптимально размещать модуль рядом с блоком предохранителей или штатным реле освещения – это упрощает подключение к постоянному и управляемому плюсу.
- В автомобилях с потолочным светильником, управляемым по минусовому проводу, устройство целесообразно разместить в районе плафона, сократив количество соединений и риск помех.
- При установке под панелью приборов необходимо обеспечить крепление с виброизоляцией и доступ к монтажным разъёмам, избегая близости к отопительным элементам и подвижным механизмам.
- В случае применения герметичного корпуса допустим монтаж в дверных стойках, что позволяет напрямую подключиться к концевикам дверей.
Место должно исключать перегрев, попадание влаги и контакт с металлическими кромками, способными повредить проводку. Для прокладки кабеля использовать штатные каналы или гофру, исключив натяжение и перегибы.

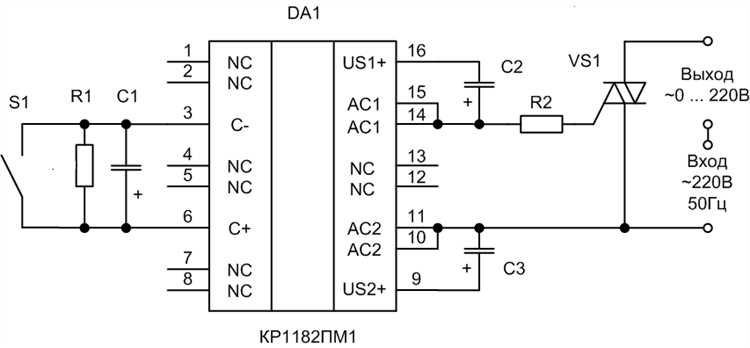

Схема подключения к штатной электропроводке
Для корректной интеграции модуля плавного включения освещения необходимо подключиться к цепям, уже присутствующим в автомобиле, без вмешательства в основные жгуты проводки. Это минимизирует риск повреждения электрооборудования и упрощает обслуживание.
- Определить провод, идущий от выключателя двери к плафону. Обычно он имеет минусовую коммутацию – при открытии двери на него подаётся «масса».
- Найти постоянный +12 В, присутствующий в проводке потолочного светильника или блока предохранителей. Желательно использовать цепь, защищённую предохранителем на 5–10 А.
- Выявить общий минус кузова, доступный вблизи места монтажа, для питания модуля и стабилизации работы схемы.
- Подключить выход модуля к клемме лампы плафона, разорвав штатный провод и заведя его через устройство.
Перед соединением все контакты следует зачищать не более чем на 5–7 мм, использовать пайку или обжимные клеммы, а места соединений изолировать термоусадкой. Подключение рекомендуется выполнять после снятия клеммы аккумулятора.
Пайка и сборка модуля своими руками
Для монтажа потребуется паяльник мощностью 25–40 Вт, олово с канифолью или припой с флюсом, кусачки, пинцет и термоусадочные трубки. Плата должна быть заранее подготовлена: контактные дорожки очищены от окислов и обезжирены спиртом.
Конденсаторы монтируются с учётом допустимого напряжения, не ниже рабочего напряжения цепи. Электролитические конденсаторы устанавливаются строго по полярности, иначе возможен их выход из строя.
Силовые провода к плате припаиваются многожильные, сечением не менее 0,5 мм². Для защиты от короткого замыкания места пайки изолируются термоусадкой, прогретой феном или зажигалкой без открытого пламени на детали.
После завершения сборки рекомендуется проверить монтаж визуально, удалить возможные капли припоя между дорожками и прозвонить цепи мультиметром на предмет замыканий.
Настройка времени задержки и скорости нарастания яркости
Время задержки задаётся подбором ёмкости конденсатора в цепи таймера. Для задержки в 3–5 секунд подбирают конденсатор 47–100 мкФ при сопротивлении 100 кОм. Увеличение ёмкости пропорционально увеличивает паузу перед началом плавного розжига.
Скорость нарастания яркости регулируется сопротивлением в RC-цепочке, управляющей затвором транзистора или входом ШИМ-контроллера. Для медленного роста напряжения применяют резистор 220–330 кОм, для быстрого – 47–100 кОм. При необходимости можно установить подстроечный резистор, позволяющий изменять плавность без замены деталей.
При настройке важно учитывать температуру и напряжение бортовой сети: при 14 В процесс розжига будет немного быстрее, чем при 12 В. Для стабильного результата рекомендуется использовать элементы с минимальным температурным дрейфом и допуском не более ±5%.
Проверка работы модуля на макете
Подключите модуль плавного включения к макетной плате согласно схеме с питанием 12 В и нагрузкой, имитирующей автомобильную лампу с током до 3 А. Для питания используйте стабилизированный источник с ограничением тока до 5 А.
Подайте питание и проверьте, что напряжение на выходе модуля растет плавно от 0 В до 12 В в течение заданного времени (обычно 3–5 секунд). Измерения выполняйте мультиметром в режиме постоянного напряжения с шагом не более 0,5 секунды.
При подключении нагрузки обратите внимание на отсутствие скачков тока и стабильность плавного нарастания яркости. Резкие изменения свидетельствуют о необходимости проверки компонентов модуля или корректировки времени нарастания.
Если в схеме предусмотрено управление (например, с помощью кнопки или датчика света), проверьте реакцию модуля на включение и выключение. Включение должно сопровождаться плавным увеличением напряжения, выключение – плавным снижением или мгновенным отключением, в зависимости от настройки.
Для выявления нестабильностей используйте осциллограф, фиксируя форму напряжения на выходе. Сигнал должен быть линейным или экспоненциальным без импульсных выбросов. При наличии помех устраните их путем экранирования проводов или установки дополнительных фильтров.
Установка и тестирование в реальных условиях эксплуатации
Для установки схемы плавного включения освещения потребуется доступ к проводке фар и габаритных огней автомобиля. Начинайте с отключения аккумулятора для предотвращения короткого замыкания. Подключите реле с задержкой включения согласно схеме, учитывая полярность и место крепления реле вблизи блока предохранителей. Используйте клеммы с надежным контактом и термоусадочные трубки для изоляции соединений.
После монтажа выполните контрольное включение при отключенном аккумуляторе – проверьте целостность цепи мультиметром на сопротивление. Затем подсоедините аккумулятор и проведите проверку работы плавного включения, наблюдая за плавным нарастанием яркости фар от 0% до 100% в течение заданного времени (обычно 3–5 секунд).
Тестирование в условиях эксплуатации должно проводиться на протяжении минимум 7 дней, включая поездки в разное время суток и погодных условиях. Обратите внимание на стабильность работы: отсутствие мерцания, задержек включения и сбоев при повторных циклах включения/выключения. Контролируйте температуру реле и проводов, чтобы исключить перегрев.
Если выявлены нестабильности, перепроверьте все контакты и надежность заземления. При необходимости уменьшите время задержки включения или замените элементы схемы на более качественные с учетом технических характеристик автомобиля. Важный этап – проверка работы системы при снижении напряжения аккумулятора до 11,5 В, чтобы убедиться в корректности работы при критических условиях питания.
Успешно пройденное тестирование подтверждает готовность системы к длительной эксплуатации без вмешательств, улучшая комфорт и ресурс электросети автомобиля.
Вопрос-ответ:
Как организовать плавное включение света в автомобиле своими руками?
Для создания плавного включения освещения понадобится установить специальный контроллер или использовать реле с задержкой отключения. Обычно это делается путем подключения дополнительной схемы, которая регулирует подачу напряжения на лампы, обеспечивая постепенное увеличение яркости. Основной этап — правильно подобрать и смонтировать электронные компоненты согласно электрической схеме автомобиля, учитывая особенности его электросистемы.
Какие компоненты нужны для реализации плавного включения фар в машине?
Для этого понадобятся: реле с задержкой включения или диммер, стабилизатор напряжения, некоторые резисторы и конденсаторы для сглаживания тока, а также провода и разъемы для подключения. В некоторых случаях используют микроконтроллеры для точной настройки времени плавного увеличения яркости. Выбор зависит от конкретной модели автомобиля и желаемого результата.
Насколько сложно сделать плавное включение освещения самостоятельно без опыта в электронике?
Если нет базовых знаний в электротехнике, задача может показаться сложной. Нужно разбираться в схеме автомобиля и уметь работать с электроникой. Однако существуют готовые наборы и модули, которые упрощают процесс — их достаточно правильно подключить и настроить. В любом случае важно тщательно изучить инструкцию и соблюдать правила безопасности при работе с электропитанием машины.
Как влияет плавное включение света на срок службы ламп в автомобиле?
Плавное включение снижает пиковую нагрузку на лампы, что уменьшает износ нитей накаливания и электронных компонентов. Благодаря постепенному увеличению яркости лампы работают более мягко и реже перегорают. Это может заметно продлить срок их службы и повысить надежность освещения в автомобиле.
Можно ли интегрировать плавное включение света с уже существующей системой освещения в машине?
Да, это возможно, но требуется точная настройка и совместимость компонентов. Обычно дополнительный модуль подключается параллельно к штатной цепи освещения через предохранители и реле, чтобы не нарушать работу основной системы. Для правильной интеграции стоит проконсультироваться с электриком или изучить схему электропроводки автомобиля.
Как сделать плавное включение салонного освещения в автомобиле самостоятельно?
Для реализации плавного включения освещения потребуется установить схему с задержкой включения, чаще всего на базе микросхемы или таймера. Основная идея — подключить свет через специальный драйвер или контроллер, который постепенно увеличивает напряжение на лампе, создавая эффект постепенного нарастания яркости. Для работы понадобятся базовые знания в электронике, паяльник, а также компоненты, например, резисторы, конденсаторы, транзисторы или специализированные модули. После сборки схемы её подключают к штатной электросети автомобиля, обычно параллельно с кнопкой включения света. Такой способ позволяет избежать резких вспышек и повышает комфорт при посадке в машину в темное время.
