Снятие рулевого колеса на автомобиле Nissan Tiida требуется при замене подушки безопасности, переключателей, рулевого шлейфа или самого руля. Процедура несложная, но требует точности и соблюдения мер безопасности из-за наличия элементов системы SRS.
Перед началом работ необходимо обесточить систему, отключив минусовую клемму аккумулятора не менее чем на 10 минут. Это исключит случайное срабатывание подушки безопасности при отсоединении разъёмов.
Для снятия рулевого колеса потребуется торцевой ключ на 19 мм, удлинитель, вороток или трещотка, а также тонкая отвёртка или шило для снятия декоративных заглушек. Также желательно наличие динамометрического ключа для последующей затяжки гайки крепления руля с нужным моментом.
Сама конструкция руля на Tiida предполагает наличие двух винтов с торцевыми головками с боков – они удерживают модуль подушки безопасности. После их откручивания необходимо аккуратно извлечь подушку, отсоединив разъёмы, и только потом приступать к демонтажу рулевого колеса.
Снятие руля должно проводиться при выставленных прямо передних колёсах, чтобы не нарушить базовое положение рулевого вала. При повторной установке необходимо совместить метки на руле и валу, чтобы избежать смещения положения колеса при езде по прямой.
Подготовка инструментов и отключение аккумулятора
Перед началом демонтажа рулевого колеса на Nissan Tiida необходимо собрать минимальный набор инструментов. Понадобится торцевой ключ с головкой на 10 мм для снятия клеммы аккумулятора, а также ключ TORX T50 для откручивания болта крепления руля. Для демонтажа подушки безопасности потребуется тонкая плоская отвёртка или пластиковый инструмент для поддевания.
Отключение аккумулятора – обязательный шаг перед вмешательством в рулевую колонку. В первую очередь необходимо открыть капот, найти аккумулятор и отсоединить минусовую клемму с помощью торцевого ключа. После отсоединения клеммы следует выждать не менее 10 минут. Это обеспечит разрядку остаточного напряжения в цепи и исключит срабатывание подушки безопасности при демонтаже.
Инструменты следует разложить в порядке использования. Убедитесь, что рабочее пространство хорошо освещено, а автомобиль зафиксирован стояночным тормозом. Ключ зажигания должен быть извлечён, а руль выровнен в нейтральное положение.
Как получить доступ к креплениям подушек безопасности
Для демонтажа рулевого колеса необходимо сначала освободить крепления водительской подушки безопасности, которые расположены с тыльной стороны рулевого колеса. На модели Nissan Tiida они скрыты за декоративными заглушками или находятся в углублениях корпуса руля.
Поверните руль на 90 градусов в одну сторону, чтобы получить доступ к первому отверстию с торца. Внутри вы обнаружите металлический фиксатор. С помощью длинной плоской отвертки или тонкого шила аккуратно надавите на фиксатор – он удерживает один из защёлочных элементов подушки безопасности. После этого поверните руль в противоположную сторону и повторите процедуру со вторым креплением.
Важно: перед началом работ аккумулятор должен быть отключён не менее чем за 10 минут до вмешательства, чтобы избежать случайного срабатывания подушки.
После того как оба фиксатора будут отжаты, подушка частично освободится. Приподнимите её с нижнего края, не выдёргивая резко, так как с тыльной стороны к ней подключены жгуты проводов. Удерживая подушку, отключите разъёмы питания, отжав фиксирующие защёлки пластиковыми инструментами, чтобы не повредить коннекторы.
Теперь подушка полностью отсоединена, и крепления рулевого колеса стали доступны для последующего демонтажа.

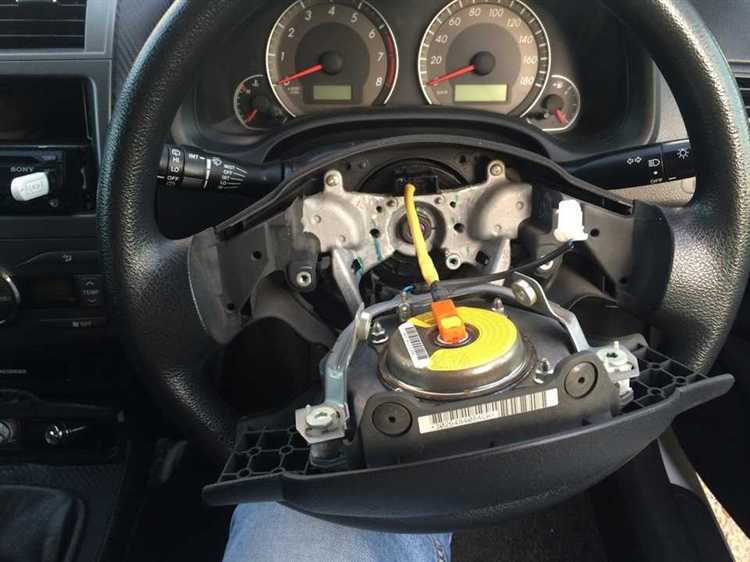

Снятие подушки безопасности с рулевого колеса
На руле Ниссан Тиида предусмотрены технологические отверстия для доступа к фиксаторам подушки безопасности. Они расположены на задней стороне рулевого колеса.
- Поверните рулевое колесо на 90 градусов влево, чтобы получить доступ к первому отверстию с тыльной стороны.
- Вставьте тонкую отвёртку или шестигранник внутрь отверстия и аккуратно нажмите на пружинный фиксатор, удерживающий один край подушки.
- Поверните рулевое колесо на 180 градусов вправо и повторите операцию со второй стороны.
- После освобождения обоих фиксаторов, слегка потяните подушку безопасности на себя – она должна выйти из зацепления.

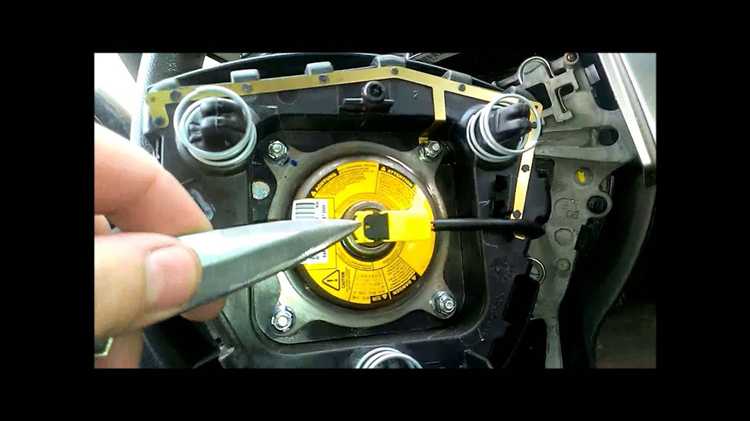

С внутренней стороны подушки находятся два жгута: один для пиропатрона, другой – для сигнала клаксона. Отключите их в следующем порядке:
- Освободите разъёмы от фиксирующих защёлок, поддев их тонкой пластиковый лопаткой.
- Извлеките жёлтый разъём пиропатрона строго перпендикулярно – при перекосе возможна поломка контактной группы.
- Отключите второй разъём клаксона и аккуратно отложите подушку в сторону контактами вверх.
Храните снятую подушку безопасности вдали от источников тепла и электричества. Не размещайте её лицевой стороной вниз – сработавший пиропатрон может нанести травмы.
Откручивание центрального болта крепления руля
После снятия подушки безопасности становится доступен центральный болт, фиксирующий руль на рулевом валу. Для его откручивания потребуется головка на 19 мм и вороток с удлинителем. Важно зафиксировать руль в центральном положении перед началом работ, чтобы упростить последующую установку.
Центральный болт затянут с высоким усилием и может быть покрыт фиксатором резьбы. Рекомендуется использовать вороток с длинной ручкой или усилитель плеча для безопасного откручивания. Категорически не следует использовать ударные инструменты, чтобы не повредить шлицы вала и втулку рулевого механизма.
Болт полностью не выкручивается на этом этапе. Его следует ослабить примерно на 5–7 мм и оставить в резьбе. Это предотвратит внезапное соскальзывание руля с шлицов, которое может привести к травме или повреждению спирального кабеля SRS.
Пометки положения руля перед снятием
Перед демонтажем рулевого колеса необходимо зафиксировать его текущее положение относительно рулевого вала. Это позволит установить руль строго в исходное положение и избежать смещения при дальнейшем монтаже.
Для начала выровняйте передние колёса автомобиля, чтобы они находились строго по направлению движения. Это обеспечит точную ориентацию руля при установке.
Далее используйте маркер или острое шило для нанесения совмещённых меток. Одна метка наносится на торец рулевого вала, вторая – на соответствующее место на руле. Обе метки должны располагаться в зоне, не подверженной механическому износу или загрязнению.
Если на валу и руле уже имеются заводские метки, убедитесь, что они читаемы. При отсутствии чёткого ориентирования необходимо создать дополнительные метки самостоятельно.
Также рекомендуется сфотографировать положение руля и меток до снятия. Это будет полезно при сомнениях в точности при установке или при замене рулевого узла.
Как аккуратно снять руль с шлицевого вала
После того как центральный болт крепления ослаблен, но не полностью выкручен, переходят к снятию рулевого колеса с шлицевого вала. Полное удаление болта на этом этапе не рекомендуется, так как резкое освобождение руля может привести к травме.
Руль необходимо расшатать, прикладывая усилие с обеих сторон попеременно. Для этого обхватите обод рулевого колеса обеими руками и начинайте слегка покачивать его в горизонтальной плоскости. Важно избегать рывков – движения должны быть плавными, но с нарастающей амплитудой. Если руль не поддаётся, не применяйте силу через инструменты – это может повредить шлицы.
Если посадка руля на валу слишком плотная и вручную его снять не удаётся, используйте универсальный съёмник. Установите его лапки за заднюю часть металлической основы рулевого колеса, а центр нажимного винта совместите с отверстием выкрученного болта. Медленно вращайте винт съёмника по часовой стрелке до момента, пока руль не освободится. Перед применением съёмника болт обязательно выкрутить полностью, чтобы не повредить резьбу или торец вала.
После освобождения от шлицев руль аккуратно снимается с вала. Следите за тем, чтобы не повредить спиральный кабель подушки безопасности (кручёный шлейф) – не допускайте вращения рулевого вала после снятия руля.
Проверка состояния контактной группы и шлейфа
После снятия рулевого колеса необходимо внимательно осмотреть контактную группу и шлейф (спиральный кабель), обеспечивающий соединение подушки безопасности, кнопок управления и звукового сигнала с остальной электросистемой автомобиля. Нарушения в этих элементах могут привести к неработающим клавишам на руле, ошибкам системы SRS и отсутствию сигнала.
- Проверьте целостность изоляции проводов в шлейфе. Никаких надрывов, перегибов, следов перегрева быть не должно.
- Оцените состояние разъёмов: контакты должны быть чистыми, без следов окисления и механических повреждений. Штекеры должны входить в разъёмы с чётким усилием, без люфта.
- Поверните шлейф влево и вправо на полный допустимый угол (обычно 2,5–3 оборота в каждую сторону), чтобы убедиться в отсутствии закусываний и щелчков. При малейших аномалиях требуется замена узла.
- Проверьте метки центровки на корпусе шлейфа. Если они не совпадают, возможно, он был неправильно установлен, что чревато обрывом при вращении руля.
- Если подушка безопасности демонтировалась с трудом или заметны повреждения пластиковых направляющих, проверьте отсутствие трещин в контактной пластине и пружинных элементах внутри контактной группы.
При наличии ошибок по цепям SRS после сборки, следует провести диагностику сканером с возможностью работы с подушками безопасности, чтобы определить, не нарушена ли целостность сигнального шлейфа. Нарушение соединения в контактной группе также может привести к нестабильной работе звукового сигнала и кнопок управления мультимедиа.
Рекомендации по установке руля на место
Перед установкой убедитесь, что шлейф контактной группы выставлен в нейтральное положение. Поверните его до упора в одну сторону, затем в другую и засчитайте количество оборотов. Разделите полученное число пополам и выставьте среднее положение. Это предотвратит обрыв шлейфа при поворотах руля.
Совместите шлицы рулевого колеса с валом, ориентируясь по сделанным ранее меткам. Несовпадение даже на один зуб может привести к неправильному положению руля при движении по прямой.
Установите руль на вал, следя за тем, чтобы он сел плотно и без перекосов. Закрутите центральный болт с моментом затяжки 39–49 Н·м. Используйте динамометрический ключ, чтобы исключить как недотяжку, так и перетяжку, которые могут повлиять на безопасность вождения.
После фиксации руля подключите разъёмы шлейфа и установите подушку безопасности, строго соблюдая порядок подключения. Подключите аккумулятор и проверьте работу сигнала, кнопок управления и наличие ошибок подушки безопасности на панели приборов.
Завершите установку, сделав пробную поездку. Убедитесь, что руль находится в центральном положении при прямолинейном движении. При необходимости выполните корректировку, повторно сняв и точно установив руль по меткам.
Вопрос-ответ:
Какие инструменты нужны для снятия руля на Ниссан Тиида?
Для выполнения процедуры потребуется крестовая отвертка, набор гаечных ключей (обычно на 14 мм), торцовый ключ или головка, а также съемник руля. Дополнительно понадобится плоская отвертка для аккуратного поддевания элементов, и желательно иметь изоленту для маркировки проводов.
Как отключить подушку безопасности перед снятием руля на Ниссан Тиида?
Перед началом работы нужно отключить аккумулятор автомобиля и подождать минимум 10 минут, чтобы система безопасности полностью разрядила накопленное напряжение. После этого подушку безопасности можно снимать, предварительно аккуратно отсоединив разъемы крепления, обычно доступ к ним открыт с задней стороны рулевого колеса.
Как правильно отметить положение руля перед его снятием?
Необходимо визуально отметить центральное положение руля относительно рулевого вала. Для этого можно сделать метки на колесе и валу с помощью маркера или изоленты. Это поможет при установке вернуть руль в исходное положение без перекоса.
Какие меры предосторожности следует соблюдать при снятии руля на Ниссан Тиида?
Важно отключить аккумулятор перед началом работ, чтобы исключить случайное срабатывание подушки безопасности. Работу следует проводить в сухом помещении, избегать резких ударов по рулю и аккуратно обращаться с контактной группой и шлейфом, чтобы не повредить проводку. При установке болтов крепления нужно соблюдать рекомендованный момент затяжки.
Можно ли снять руль без съемника и чем это грозит?
Теоретически руль можно снять без съемника, приложив значительные усилия, но это опасно. Без правильного инструмента есть риск повредить рулевой вал, шлицы или сам руль, а также нарушить целостность контактной группы и шлейфа. Использование съемника обеспечивает равномерное снятие и снижает риск поломок.
