Микросхема ТДА 2030 – это мощный усилитель класса AB, который широко используется в аудиотехнике благодаря высокой мощности и хорошей линейности работы. Подключение микросхемы к питанию требует соблюдения ряда важных нюансов, чтобы обеспечить стабильную работу и избежать повреждений компонентов.
Первым шагом является правильный выбор источника питания. ТДА 2030 требует двухполярное питание – это означает, что вам потребуется трансформатор с двумя выходами: положительным и отрицательным. Напряжение на каждом из выходов должно быть не ниже 14 В, но не превышать 40 В для безопасной работы микросхемы. Напряжение питания также влияет на выходную мощность усилителя, поэтому важно выбрать соответствующее для вашего применения.
При подключении важно помнить о том, что микросхема имеет высокую чувствительность к перепадам напряжения. Поэтому рекомендуется использовать фильтры для сглаживания пиков напряжения, а также включать в цепь защитные диоды, чтобы предотвратить повреждения от возможных обратных напряжений.
Для улучшения стабильности работы усилителя следует подключить конденсаторы на входах питания. Рекомендуется использовать электролитические конденсаторы ёмкостью 100 µF для сглаживания низкочастотных колебаний и керамические конденсаторы ёмкостью 0,1 µF для устранения высокочастотных помех. Эти элементы обеспечат стабильную работу микросхемы при различных условиях эксплуатации.
Как правильно подключить микросхему ТДА 2030 к питанию
Для питания микросхемы следует использовать стабилизированный источник с необходимым уровнем тока. Рекомендуемый ток нагрузки – 3-4 А в зависимости от мощности, которую вы планируете использовать. Для стабильности работы важно, чтобы питание было чистым и без скачков, иначе могут возникнуть помехи в работе усилителя.
Для обеспечения хорошего теплового режима рекомендуется использовать радиатор с достаточной площадью поверхности. Микросхема ТДА 2030 обладает достаточно высокой тепловой мощностью, и без радиатора она может перегреваться, что приведет к выходу из строя. Расположите радиатор так, чтобы обеспечивался оптимальный теплообмен.
Подготовка питания для микросхемы ТДА 2030
Для правильной работы микросхемы ТДА 2030 необходимо обеспечить стабильное и качественное питание. Основные требования к источнику питания включают наличие двух напряжений: +Vcc для питания усилителя и -Vee для его работы в дифференциальном режиме. Эти напряжения должны быть симметричными, что обеспечит оптимальную работу микросхемы.
Первым шагом в подготовке питания является выбор трансформатора с соответствующими характеристиками. Трансформатор должен обеспечивать выходное напряжение, соответствующее номинальным значениям микросхемы. Для ТДА 2030 рекомендуется использовать трансформатор с выходными напряжениями около 18-22 В для каждого канала (в зависимости от конкретной схемы и требований).
После выбора трансформатора важно правильно установить диодный мост, чтобы преобразовать переменное напряжение в постоянное. Диоды в мосте должны быть рассчитаны на максимальный ток, который может потребоваться усилителю, и иметь достаточную обратную напряженность. Для ТДА 2030 лучше выбирать диоды с рейтингом токовой нагрузки не менее 3 А.
После выпрямления напряжения важно использовать сглаживающий конденсатор, чтобы уменьшить пульсации в питании. Емкость конденсатора должна быть не менее 4700 мкФ для обеспечения стабильной работы усилителя при разных нагрузках. Конденсатор следует располагать как можно ближе к выходным клеммам питания для минимизации потерь и помех.
Для защиты микросхемы от перепадов напряжения и коротких замыканий можно установить предохранители в линиях питания. Рекомендуется использовать плавкие предохранители с номинальным током чуть выше рабочего тока усилителя, чтобы избежать частых срабатываний при пиковых нагрузках.
Выбор и подключение конденсаторов для стабилизации напряжения
Для стабильной работы микросхемы ТДА 2030 крайне важно обеспечить правильную фильтрацию питания. Конденсаторы служат для сглаживания пульсаций напряжения и уменьшения помех. Важно правильно выбрать их тип и параметры.
Для фильтрации низкочастотных помех используйте электролитические конденсаторы. Их ёмкость должна быть не менее 220 µF для каждого из источников питания (положительного и отрицательного). Этот тип конденсаторов обеспечивает достаточную фильтрацию на выходе стабилизатора питания.
Составьте правильную параллельную комбинацию конденсаторов для более эффективного сглаживания. Вместо одного конденсатора большой ёмкости используйте несколько, например, 220 µF и 10 µF, для улучшения отклика на высокие частоты. Такие конденсаторы подключаются между выходом стабилизатора и землёй, обеспечивая фильтрацию на всех частотах.
Для уменьшения высокочастотных помех рекомендуется использовать керамические конденсаторы с ёмкостью от 100 nF до 1 µF. Эти конденсаторы обладают низким сопротивлением на высоких частотах, что помогает эффективно устранять пульсации и шумы.
Не забывайте о важности правильно подобранного рабочего напряжения для каждого конденсатора. Оно должно быть на 25-50% выше номинального напряжения питания, чтобы обеспечить долговечность и устойчивость к перегрузкам.
Реализация схемы заземления для ТДА 2030
Рекомендуется использовать отдельный провод для соединения заземления с источником питания. Это поможет минимизировать циркуляцию токов заземления через другие части схемы, что также способствует улучшению общего качества работы устройства.
Важным моментом является расположение соединений. Для уменьшения вероятности появления помех важно, чтобы провод заземления был как можно короче и не пересекался с сигналами высокого напряжения. Размещение схемы с заземлением должно быть таким, чтобы минимизировать взаимное влияние токов на остальные части устройства.

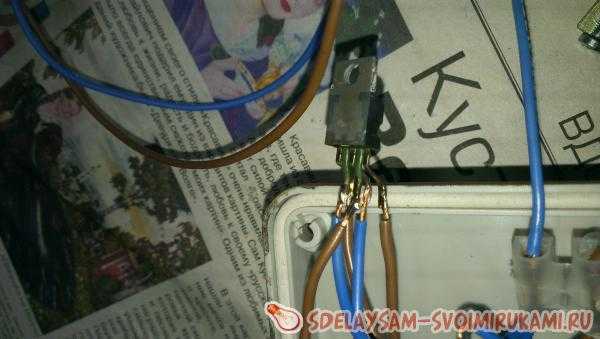

Проверка напряжения питания перед подключением микросхемы
Перед подключением микросхемы ТДА 2030 к источнику питания необходимо убедиться в стабильности и правильности выходного напряжения. Рекомендуется использовать мультиметр для измерения напряжения на выходах блока питания.
Основные параметры, которые необходимо проверить:
— Напряжение питания должно быть в пределах от 14 В до 18 В для нормальной работы микросхемы. При напряжении ниже 14 В микросхема может работать нестабильно или не включаться вовсе.
— Если используется двухполярное питание, важно удостовериться, что положительное и отрицательное напряжение имеют нужные значения относительно земли. Положительное напряжение должно быть в пределах +14 В до +18 В, а отрицательное – от -14 В до -18 В.
— Проверьте полярность соединений. Неверная полярность может привести к повреждению микросхемы. Положительное питание должно подаваться на пин 4 (Vcc), а отрицательное на пин 5 (Vee).
При измерении можно использовать следующую методику:
1. Подключите мультиметр в режим измерения постоянного напряжения (DC).
2. Подсоедините щупы мультиметра к выходам блока питания, соблюдая полярность.
3. Убедитесь, что напряжение стабильно, без значительных колебаний, особенно в момент включения блока питания.
При обнаружении нестабильного или неправильного напряжения необходимо устранить причины (например, неисправность источника питания или неправильное подключение). Важно, чтобы напряжение не превышало допустимые пределы, так как это может привести к перегреву или повреждению микросхемы.
После проверки можно безопасно подключать ТДА 2030 к источнику питания, соблюдая все рекомендации по подключению и нагрузке.
Защита микросхемы от коротких замыканий и перегрузок
Для защиты микросхемы ТДА 2030 от коротких замыканий и перегрузок необходимо использовать соответствующие схемы защиты, чтобы избежать повреждения компонентов. Основные методы защиты включают применение предохранителей, диодов, а также корректную настройку питания.
Предохранители на входе питания ограничат ток в случае короткого замыкания. Рекомендуется использовать быстрые предохранители с номинальным током, который немного превышает максимальный рабочий ток микросхемы. Это обеспечит защиту от нештатных ситуаций без преждевременного срабатывания.
Диоды с обратным смещением (например, диоды Шоттки) часто используются для защиты от перенапряжений. Они устанавливаются параллельно входным цепям питания, чтобы при превышении напряжения выше допустимого уровня они проводили ток и защищали микросхему от повреждений.
Еще одним важным элементом защиты является использование цепей ограничения тока. В случае перегрузки такие цепи могут временно снизить ток, предотвращая перегрев и повреждение микросхемы. Это может быть реализовано с помощью резисторов или активных элементов, таких как транзисторы, которые ограничивают ток в случае необходимости.
При проектировании схемы также необходимо учитывать тепловую защиту. Микросхема ТДА 2030 может перегреваться при длительной перегрузке, поэтому использование радиаторов и хорошее охлаждение помогут снизить риск перегрева и последующего выхода из строя.
Тестирование работы схемы после подключения
После подключения микросхемы ТДА 2030 к питанию необходимо провести несколько проверок для удостоверения в правильности работы схемы. Эти шаги помогут выявить возможные проблемы и предотвратить повреждения компонентов.
Первоначально убедитесь, что питание подключено корректно, и напряжение на выходах стабильно. Используйте мультиметр для измерения напряжения на выходе питания микросхемы, которое должно соответствовать рекомендациям в техническом паспорте. Важно убедиться, что нет превышения максимальных значений напряжения.
Далее проверяйте работоспособность усилителя на низкой громкости, чтобы минимизировать риск повреждения динамиков. Подключите нагрузку (например, тестовый динамик) и постепенно увеличивайте громкость, следя за поведением схемы.
- Если слышен посторонний шум или искажения, проверьте стабильность питания и качество заземления.
- При перегреве микросхемы немедленно снизьте нагрузку или прекратите тестирование для предотвращения повреждений.
Для более детальной проверки используйте осциллограф. Подавайте сигнал на вход и проверяйте выходной сигнал. Он должен быть чистым и без значительных искажений. Также проверьте стабильность работы микросхемы при различных значениях нагрузки.
Если схема работает корректно, переходите к дальнейшему тестированию при увеличении нагрузки, постепенно увеличивая громкость до максимально допустимого уровня, не превышающего номинальные параметры микросхемы и используемых компонентов.
- Следите за температурой микросхемы. При длительном функционировании на повышенных нагрузках она не должна перегреваться.
- Проверяйте динамики и соединения на наличие вибраций или повреждений, что может сигнализировать о плохом соединении или перегрузке.
Регулярное тестирование после подключения позволяет избежать потенциальных проблем и продлить срок службы микросхемы и всей аудиосистемы.
Вопрос-ответ:
Как правильно выбрать источник питания для микросхемы ТДА 2030?
Для правильного выбора источника питания важно учитывать номинальное рабочее напряжение микросхемы, которое составляет 14-28 В. Источник питания должен обеспечивать стабильное напряжение в этих пределах. Также необходимо учитывать ток, который потребуется для работы усилителя, особенно если планируется использование микросхемы в мощных усилителях.
Можно ли использовать стабилизаторы напряжения для питания ТДА 2030?
Да, можно. Стабилизаторы напряжения помогут обеспечить постоянное напряжение на входе микросхемы, что улучшит стабильность работы. Однако важно правильно подобрать стабилизатор, чтобы его выходное напряжение соответствовало рекомендациям для ТДА 2030. Также не стоит забывать о мощности стабилизатора, чтобы он мог обеспечить нужный ток для микросхемы.
Что делать, если после подключения ТДА 2030 она не работает?
Если микросхема не работает после подключения, стоит проверить несколько вещей. Первым делом убедитесь, что питание подключено правильно, и что напряжение на входе соответствует номиналу. Затем проверьте подключение вывода питания и массы, так как плохие соединения могут стать причиной проблем. Также проверьте, не перегревается ли микросхема и не повреждены ли конденсаторы, если они есть в схеме.
Какую роль играют конденсаторы в питании ТДА 2030?
Конденсаторы важны для сглаживания пульсаций напряжения и фильтрации высокочастотных помех, что критично для работы усилителя. Обычно используются конденсаторы на входе и выходе питания, которые помогают минимизировать шум и обеспечивают стабильную работу микросхемы. Размеры и тип конденсаторов зависят от особенностей схемы и мощности, которую должен развивать усилитель.
Можно ли подключить микросхему ТДА 2030 напрямую к аккумулятору?
Нет, подключать микросхему ТДА 2030 напрямую к аккумулятору не рекомендуется. Важно использовать стабилизированное питание с соответствующим уровнем напряжения, чтобы избежать повреждения микросхемы. Если аккумулятор имеет выходное напряжение, подходящее для работы ТДА 2030, рекомендуется использовать дополнительный стабилизатор или регулятор напряжения для более стабильной работы устройства.
