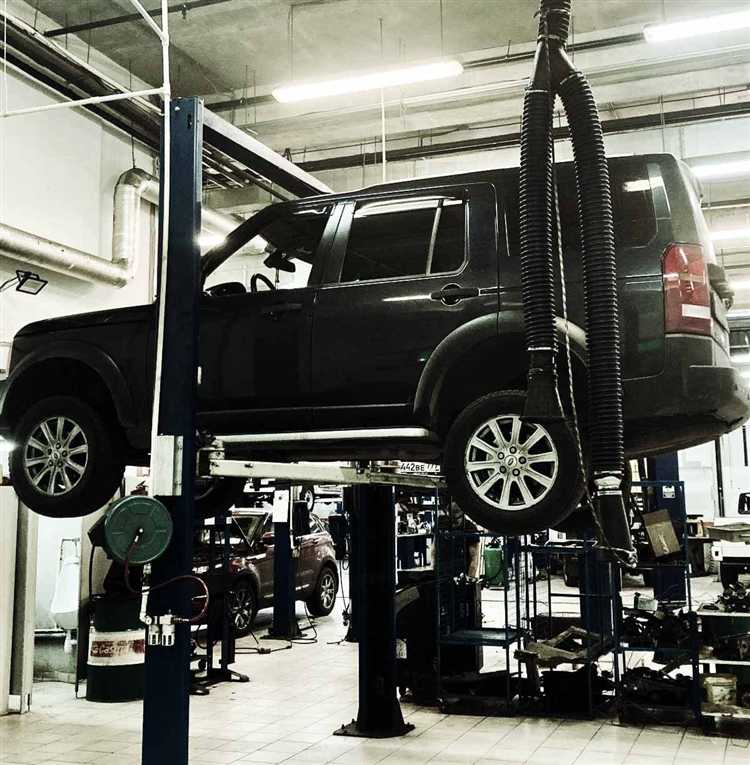

Подъём автомобиля Land Rover на подъемнике требует точного соблюдения заводских рекомендаций, чтобы избежать повреждения кузова, подвески или силовых элементов. У моделей этой марки, особенно с пневмоподвеской, имеются особенности конструкции, которые необходимо учитывать перед началом работ.
Перед установкой автомобиля на подъемник необходимо отключить систему пневмоподвески, если она предусмотрена конструкцией. Это делается через меню настроек бортовой системы или вручную, в зависимости от модели. При активной системе подвеска может автоматически изменять высоту, что опасно при работе с домкратами или лапами подъемника.
Точки подъема у Land Rover чаще всего расположены за передними и перед задними колёсами, на усиленных участках порогов. Они обозначены на внутренней части кузова и в руководстве по эксплуатации. Нельзя устанавливать лапы под лонжероны, элементы выхлопной системы или неусиленные части пола – это может привести к деформации кузова или нарушению геометрии.
Перед началом работы необходимо проверить, не мешают ли штатные накладки, пластиковые панели или пороги доступу к точкам опоры. Их иногда требуется временно демонтировать. Также важно убедиться в симметричности расположения лап, чтобы исключить перекос при подъёме.
Для подъёма рекомендуется использовать двухстоечные подъемники с симметричными или асимметричными лапами, способными выдерживать массу от 2,5 тонн. Land Rover Discovery, Range Rover и Defender в зависимости от модификации могут весить от 2200 до 2700 кг в снаряжённом состоянии. Ошибка в выборе оборудования или точек опоры может привести к срыву автомобиля с подъемника.
Выбор подходящего типа подъемника для моделей Land Rover
При подборе подъемника необходимо учитывать конструктивные особенности рамных и несущих кузовов, массу автомобиля, а также тип полного привода. Большинство моделей Land Rover, включая Defender, Discovery и Range Rover, имеют высокий дорожный просвет и массивную подвеску, что требует устойчивого и правильно подобранного оборудования.
- Двухстоечный подъемник с симметричными лапами – применяется для моделей с прочной рамной конструкцией (Defender, Discovery до 4 поколения). Он обеспечивает равномерную нагрузку на стойки и доступ к подвеске и трансмиссии. Требуется усиленное анкерное крепление к бетонному основанию не менее 200 мм толщиной.
- Двухстоечный асимметричный – подходит для Range Rover и новых Discovery с несущим кузовом. Асимметрия облегчает доступ к передним дверям и снижает риск повреждения облицовки. Грузоподъёмность не менее 4 тонн – обязательное условие.
- Четырёхстоечный подъемник – рекомендуется для диагностики и развал-схождения. Используется при обслуживании моделей с пневмоподвеской, где важно сохранить положение колес под нагрузкой. Подходит также для хранения второго автомобиля.
- Ножничный подъемник – допустим для быстрого обслуживания и шиномонтажа, но не обеспечивает доступа к центральной части шасси. Для Land Rover используется редко из-за массы и размеров автомобиля.
Перед установкой подъемника необходимо свериться с техническими характеристиками конкретной модели Land Rover. Например, масса Range Rover L405 может достигать 2 600 кг, а габариты – более 5 метров. При этом точки подъема варьируются в зависимости от наличия пневмоподвески, усиленных порогов и защиты днища.
Все работы с подъемным оборудованием требуют соблюдения инструкции производителя и регулярной поверки узлов фиксации. Недопустимо использование универсальных или изношенных резиновых подкладок – только заводские опоры под штатные точки.
Где расположены штатные точки подъёма у разных моделей
На большинстве моделей Land Rover предусмотрены четыре штатные точки подъёма, обозначенные на порогах с внутренней стороны. Эти зоны рассчитаны на контакт с лапами двухстоечного или ножничного подъемника и исключают повреждение кузова или элементов подвески.
У Land Rover Discovery 3 и 4 (LR3, LR4) точки расположены рядом с нишами под домкрат за передними и задними колесами. На днище имеются прямоугольные усиленные площадки, видимые при осмотре снизу. При использовании подъёмника важно попадать строго на эти участки, иначе есть риск деформации воздуховодов системы подвески или повреждения порогов.
У Range Rover L322 и L405 штатные точки подъёма совмещены с домкратными опорами, расположенными за передними и перед задними колесами. Металлические усиленные площадки хорошо видны при поднятии машины. При наличии пневмоподвески следует предварительно активировать сервисный режим, чтобы избежать некорректной работы системы при подъёме.
У Range Rover Sport (все поколения) точки идентичны полному Range Rover: две передние – сразу за колесными арками, две задние – чуть перед задними колесами. Рядом с ними, под порогами, может быть пластиковая защита, которую допускается временно демонтировать для точной установки лап подъемника.
У Land Rover Defender (нового поколения) штатные точки расположены на сварных усиленных площадках в районе переднего и заднего лонжеронов. Они рассчитаны на подъём тяжёлого кузова и чётко обозначены заводскими метками. При использовании подъёмника не допускается установка лап на нижние рычаги подвески или крепления защиты двигателя.
У Freelander 2 подъём возможен на прямоугольные выступы под порогами, сзади – сразу перед задними колёсами, спереди – за арками. У моделей с пластиковыми накладками порогов может потребоваться частичный демонтаж облицовки.

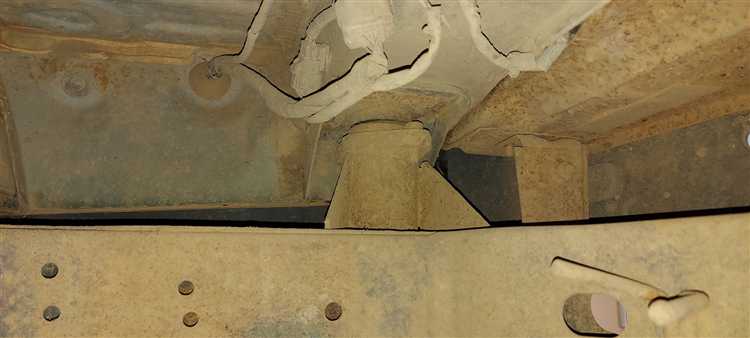

Как установить лапы подъемника без повреждения кузова
Перед установкой лап подъемника необходимо убедиться, что кузов и пороги Land Rover очищены от грязи, песка и наледи. Это снижает риск соскальзывания опоры и минимизирует контакт с лакокрасочным покрытием.
Каждую лапу следует подводить строго под штатные точки подъёма, обозначенные на днище автомобиля. У большинства моделей Land Rover они находятся в зоне порогов и усилены металлическими пластинами. На Discovery 3/4, Range Rover L322 и Sport (до 2013 года) эти точки расположены позади переднего и перед задним колесом, рядом с вырезами в пластиковых накладках.
Перед касанием кузова необходимо вручную выровнять высоту всех лап, добившись равномерного прилегания. Использование резиновых проставок между лапой и кузовом обязательно – они компенсируют неровности и предотвращают прямой контакт металла с металлом.
Следует избегать упора в пластиковые элементы, особенно в декоративные накладки на порогах. Они не рассчитаны на нагрузку и могут треснуть даже при незначительном давлении.
После установки каждой лапы необходимо визуально убедиться в том, что она плотно прилегает к силовому элементу кузова. При наличии люфта или перекоса подъём должен быть немедленно остановлен, а расположение лап – скорректировано.
Категорически запрещено поднимать автомобиль, если одна из лап упирается в выхлопную систему, днищевую защиту, бак или детали пневмоподвески. Это может привести к повреждениям, не видимым снаружи, но критичным для безопасности.
При повторной установке автомобиля на тот же подъёмник целесообразно использовать маркер для обозначения правильного положения лап – это ускоряет процедуру и снижает риск ошибок.
Нужна ли блокировка пневмоподвески перед подъёмом
Перед подъёмом автомобиля Land Rover, оборудованного пневмоподвеской, необходимо активировать транспортный режим или заблокировать подвеску через систему управления. Это исключает автоматическую коррекцию высоты при изменении нагрузки, которая происходит при отрыве колёс от поверхности.
Если подъём выполняется без предварительной блокировки, система может воспринять изменение уровня как просадку и начать компенсировать её, накачивая воздушные баллоны. После опускания машины на землю это приводит к перекосу кузова, некорректной высоте подвески и ошибкам в блоке управления.
Для моделей с системой Terrain Response блокировка осуществляется через меню подвески на центральном экране или кнопкой “Off-road height” с удержанием до подтверждения фиксации. На дисплее должно появиться сообщение о заморозке уровня.
На старых моделях Discovery II и Range Rover P38 блокировка выполняется с помощью диагностического оборудования либо вручную, отключая датчики уровня – это требует точного знания системы, иначе возможен переход в аварийный режим.
Подъём без блокировки допускается только при неработающей или снятой пневмоподвеске. В остальных случаях её фиксация обязательна, особенно при длительном нахождении автомобиля на подъемнике или выполнении работ с подвеской и колёсами.
Подготовка автомобиля: ручник, коробка передач и колёса
Перед подъёмом Land Rover на подъемнике необходимо исключить возможность самопроизвольного движения. Для этого установите селектор коробки передач в положение «P», если автомобиль оснащён автоматической трансмиссией. В случае механической коробки передач выберите первую передачу или задний ход.
Стояночный тормоз должен быть полностью задействован. На моделях с электромеханическим ручником дождитесь подтверждения активации на приборной панели. Если используется механический рычаг, зафиксируйте его до упора. Отключение стояночного тормоза допускается только на позднем этапе, если это прямо предусмотрено процедурой обслуживания и автомобиль уже поднят и надёжно закреплён.
Перед началом подъёма проверьте состояние и давление в шинах. Повреждённые или спущенные колёса могут изменить развесовку и повлиять на устойчивость автомобиля при подъёме. Также убедитесь, что рулевое колесо зафиксировано в нейтральном положении, особенно при работе с четырёхстоечными подъёмниками или платформами.
Если автомобиль оснащён системой контроля положения колёс (например, Terrain Response), отключать её не требуется. Однако все активные функции подвески и стабилизации должны быть переведены в стандартный режим, без блокировок и спецрежимов, чтобы избежать корректировок положения кузова при запуске системы.
На что обращать внимание при подъеме автомобиля с рамной конструкцией
Рамные Land Rover имеют жёсткую основу, что требует точного выбора точек опоры подъемника, чтобы избежать деформации или повреждений.
- Используйте заводские точки подъёма, расположенные на усиленных участках рамы, обычно возле продольных лонжеронов.
- Нельзя ставить лапы подъемника под кузов или элементы подвески – это приведёт к повреждениям и искривлению конструкции.
- Приподнимайте автомобиль равномерно, контролируя, чтобы рама не подвергалась кручению. Не поднимайте одну сторону выше другой.
- Перед подъемом снимите нагрузку с колес: установите ручной тормоз и переведите коробку передач в нейтральное положение, чтобы избежать передачи усилий на раму.
- Проверьте состояние рамы и точек опоры на наличие коррозии, трещин или деформаций – слабые места могут не выдержать нагрузку подъемника.
- При использовании платформенного подъемника размещайте автомобиль так, чтобы платформа опиралась именно на раму, а не на подвеску или кузов.
- Избегайте длительного нахождения автомобиля в подвешенном состоянии без дополнительных подставок под раму для безопасности.
Правильное соблюдение этих рекомендаций уменьшит риск повреждений и обеспечит безопасный подъём рамного Land Rover.
Проверка устойчивости перед началом работ под машиной
Перед поднятием Land Rover на подъемнике убедитесь в исправности всех узлов подъемного оборудования: отсутствуют повреждения гидравлических цилиндров, тросов и лап. Проверьте равномерность опоры лап на штатных точках подъема, чтобы избежать перекосов и деформаций рамы.
Проверьте уровень и качество гидравлической жидкости в системе подъемника, так как недостаток жидкости снижает стабильность и может привести к рывкам при подъеме.
Перед началом подъема включите стояночный тормоз и зафиксируйте коробку передач в положении «Паркинг» или нейтраль, если предусмотрена блокировка колес. Для дополнительной безопасности установите противооткатные упоры под колеса, которые остаются на земле.
Поднимайте автомобиль плавно, контролируя отсутствие отклонений и смещений кузова. Если появляются шумы, вибрации или изменение положения автомобиля, немедленно остановите подъем и проверьте правильность установки лап и равномерность нагрузки.
После достижения нужной высоты зафиксируйте автомобиль с помощью механических страховочных упоров под рамой или элементами шасси, чтобы исключить случайное опускание подъемника при работе под машиной.
Вопрос-ответ:
Какие штатные точки подъёма Land Rover нужно использовать, чтобы не повредить кузов и раму?
У Land Rover предусмотрены специальные места для установки лап подъемника — обычно это усиленные участки рамы или металлические площадки под кузовом. Для моделей с рамной конструкцией рекомендуется опираться на раму, а не на кузовные элементы. На современных моделях точки подъёма обычно находятся рядом с передними и задними колесами, на раме или усиленных балках. Важно убедиться, что лапы подъемника установлены точно на эти точки, чтобы избежать деформаций и повреждений. Перед подъёмом желательно ознакомиться с руководством по эксплуатации конкретной модели, где указаны точные места и особенности.
Как подготовить Land Rover перед подъёмом на подъемнике, чтобы обеспечить устойчивость машины?
Перед подъёмом нужно поставить автомобиль на ровную поверхность и зафиксировать стояночный тормоз. Рекомендуется перевести коробку передач в положение «паркинг» (для автоматических трансмиссий) или включить первую передачу (для механических). Колёса, которые остаются на земле, лучше подпереть колодками или упорами, чтобы исключить движение. Если у Land Rover пневмоподвеска, перед подъёмом нужно зафиксировать её, чтобы избежать нежелательных изменений клиренса. После подъёма важно проверить, что автомобиль стоит ровно и устойчиво, чтобы работать под ним безопасно.
Можно ли использовать один подъемник для всех моделей Land Rover, включая рамные и несущие кузова?
Нет, выбор подъемника зависит от конструкции автомобиля. Для рамных моделей подъемник должен обеспечивать поддержку рамы, чтобы не повредить кузов. Подъемники с точечным подъёмом подходят для рамных внедорожников, где лапы устанавливаются на раму. Для моделей с несущим кузовом важна равномерная поддержка днища, поэтому предпочтительнее подъемники с платформой или четырехстоечные модели, чтобы равномерно распределить нагрузку. Неправильный тип подъемника или неверная точка опоры может привести к деформациям и повреждениям.
Нужно ли блокировать пневмоподвеску перед подъемом Land Rover и как это сделать?
Да, при подъеме автомобиля с пневмоподвеской её следует зафиксировать, чтобы исключить изменения высоты и сохранить равновесие. Обычно блокировка осуществляется через диагностическое оборудование или кнопки управления подвеской в салоне, которые переводят систему в режим жёсткой фиксации. Это предотвращает самопроизвольное опускание или подъём, что могло бы повлиять на устойчивость машины на подъемнике. Если не блокировать пневмоподвеску, есть риск неожиданного изменения положения автомобиля, что опасно во время работ под машиной.
