Как сканировать брелок от шлагбаума

Для успешного считывания данных с брелока шлагбаума требуется устройство, поддерживающее радиочастоты 125 кГц или 13,56 МГц – в зависимости от типа метки. Чаще всего используются RFID-системы низкой частоты (125 кГц), реже – высокочастотные (13,56 МГц). Определение типа метки – первый шаг перед сканированием.

Для сканирования подойдёт специализированный RFID-ридер или универсальный NFC-смартфон с соответствующим приложением. Важно соблюдать правильное расстояние: оптимально удерживать брелок на 1-3 см от считывателя, чтобы получить стабильный сигнал без помех. Низкое качество питания устройства или наличие металлических предметов рядом могут влиять на результат.

Программное обеспечение для считывания должно поддерживать протоколы ISO 11784/11785 (для 125 кГц) или ISO 14443 (для 13,56 МГц). Многие ридеры поставляются с базовыми утилитами для записи и экспорта данных, что облегчает дальнейший анализ или копирование информации с брелока.

Выбор оборудования для считывания сигнала брелока

Для сканирования сигнала брелока от шлагбаума важно использовать устройства, поддерживающие частоту радиосигнала 433 МГц или 315 МГц – наиболее распространённые диапазоны для подобных брелоков.

Оптимальным выбором является универсальный радиочастотный приёмник с функцией записи и анализа сигнала, например, RTL-SDR с подходящей антеной. Такой приёмник способен принимать сигнал с необходимой частотой и сохранять его для дальнейшей обработки.

Для быстрой и точной работы подойдет также специализированный RFID-считыватель, совместимый с частотой и протоколом брелока. Прибор должен обеспечивать высокую чувствительность приёмника, иначе сигнал может быть неполным или искажённым.

Не менее важна поддержка программного обеспечения для декодирования сигнала. Для RTL-SDR можно использовать бесплатные утилиты, например, Universal Radio Hacker или SDR# (SDRSharp), которые позволяют фиксировать и анализировать данные с брелока.

Для простых задач можно выбрать портативные устройства с функцией копирования радиокодов, но их диапазон частот и протоколов зачастую ограничен, что может привести к несовместимости с конкретным брелоком.

При выборе оборудования следует учитывать следующие технические параметры:

В итоге, выбор оборудования зависит от цели сканирования: для глубокой диагностики и анализа стоит использовать RTL-SDR с ПО, для быстрого копирования – специализированные копиры радиокодов с поддержкой нужной частоты.

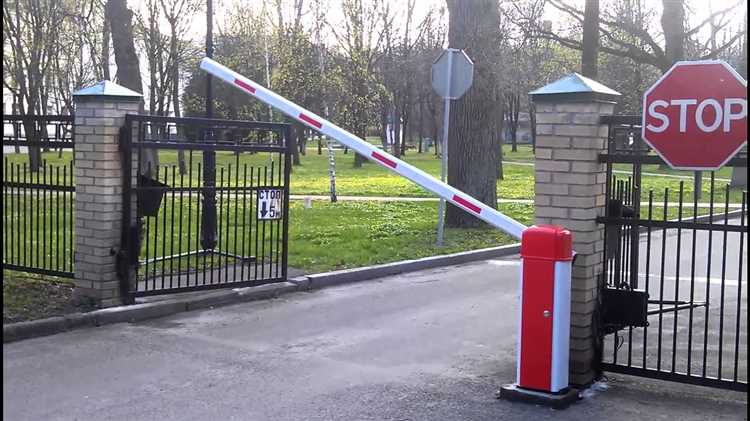

Подготовка брелока и устройства для сканирования

Перед началом сканирования убедитесь, что у брелока исправна батарея – низкий уровень питания снижает качество сигнала. Для проверки можно использовать мультиметр или заменить батарею на новую, подходящую по модели (чаще всего CR2032 или аналогичные).Отключите брелок от внешних электромагнитных источников, которые могут создавать помехи: избегайте работы рядом с мощными Wi-Fi роутерами, микроволновыми печами или мобильными телефонами.Выберите устройство для сканирования с подходящим частотным диапазоном. Большинство брелоков от шлагбаумов работают на 315 МГц или 433 МГц, поэтому оборудование должно поддерживать эти частоты.Перед началом процедуры включите устройство, проверьте уровень сигнала и режим приёма. Если устройство позволяет, активируйте фильтрацию помех и усиление сигнала для повышения точности считывания.Расположите брелок на расстоянии 1–3 сантиметра от антенны сканера. Держите устройство и брелок неподвижно во время считывания, чтобы избежать прерываний сигнала.Для успешного сканирования отключите функции энергосбережения на устройстве, так как они могут снижать чувствительность приёмника.

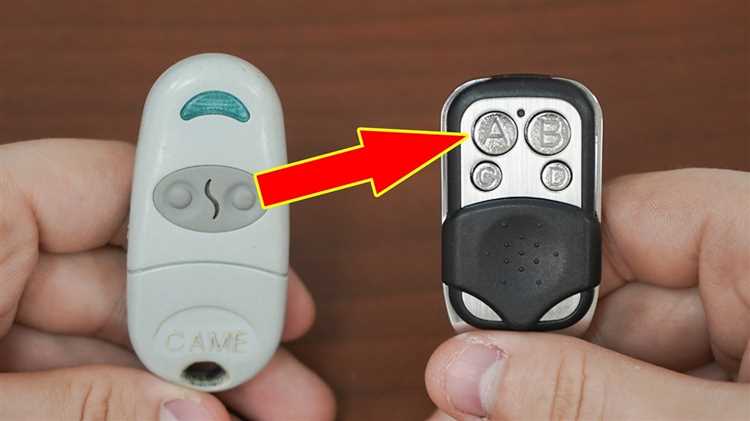

Пошаговая инструкция по сканированию радиочастоты брелока

Шаг 1. Подготовьте устройство для считывания частоты. Лучше использовать специализированный SDR-приёмник или RFID-считыватель с поддержкой диапазона 300-450 МГц, поскольку большинство брелоков работают в этом диапазоне.

Шаг 2. Включите считыватель и установите частотный диапазон поиска, ориентируясь на частоту, указанную в характеристиках брелока (обычно 315 МГц или 433,92 МГц).

Шаг 3. Убедитесь, что уровень сигнала устройства достаточен: поднесите брелок к антенне считывателя на расстояние не более 5-10 см для стабильного захвата сигнала.

Шаг 4. Активируйте брелок – нажмите кнопку для передачи сигнала. В это время устройство должно зафиксировать радиочастотный сигнал и записать его параметры.

Шаг 5. Проанализируйте полученные данные на дисплее или в программном обеспечении. Ищите повторяющиеся шаблоны или цифровые коды, которые идентифицируют сигнал брелока.

Шаг 6. Сохраните считанные данные в формате, совместимом с вашим оборудованием, например, RAW, CSV или HEX, для последующей обработки или клонирования.

Шаг 7. Проверьте точность сканирования, активировав брелок несколько раз и сравнив результаты. Если данные совпадают, сканирование прошло успешно.

Важно: Работайте в зоне с минимальными помехами и избегайте одновременной работы нескольких брелоков для исключения наложения сигналов.

Обработка и декодирование полученного сигнала

После захвата радиочастотного сигнала брелока необходимо выполнить его фильтрацию для удаления шумов и посторонних помех. Для этого применяют цифровые фильтры низкой или полосовой частоты, настроенные на частоту передачи брелока.

Следующий этап – преобразование сигнала из аналоговой формы в цифровой с помощью аналого-цифрового преобразователя (АЦП). Частота дискретизации должна быть не менее двойной максимальной частоты сигнала, чтобы избежать искажений.

Декодирование сигнала начинается с определения модуляции. В большинстве брелоков используется амплитудная (ASK) или частотная (FSK) манипуляция. По характеру огибающей или частотным сдвигам выделяют логические единицы и нули.

Для выделения битовой последовательности применяют метод порогового сравнения и анализ длительности импульсов. Часто используют алгоритмы манчестерского кода или кодирования NRZ, в зависимости от типа брелока.

Полученная битовая последовательность сопоставляется с известными шаблонами команд или идентификаторов. Для определения корректности данных применяют контрольные суммы (CRC) или циклический избыточный код.

Для упрощения анализа можно использовать специализированное ПО или скрипты на Python с библиотеками для обработки сигналов, что позволяет быстро декодировать и сохранять полученные данные для дальнейшего использования.

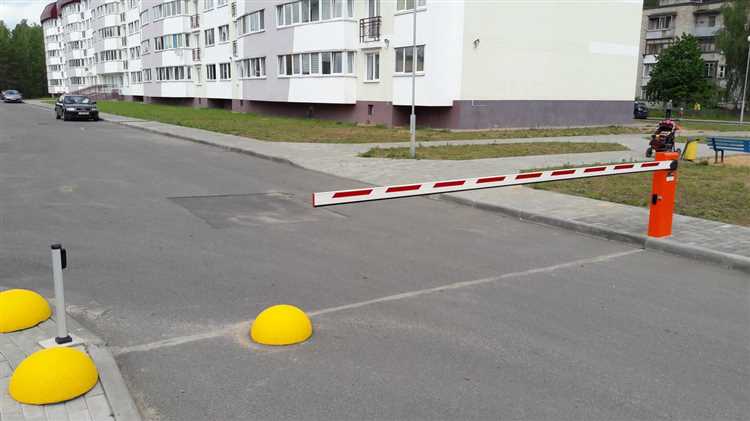

Проверка корректности записанных данных на другом устройстве

Для проверки успешности копирования сигнала брелока необходимо использовать устройство, совместимое с исходным типом радиочастоты и протоколом. Например, если исходный брелок работает на 433 МГц с кодированием OOK, приемник-проверяющее устройство должно поддерживать эти параметры.

Подключите устройство к источнику питания и настройте его на прием сигнала. Поднесите скопированный брелок к считывающему модулю и активируйте кнопку передачи. Если устройство распознает сигнал, оно отобразит или запишет его для анализа. Важно сравнить параметры полученного сигнала (частота, модуляция, длительность импульсов) с оригиналом.

Если устройство позволяет, выполните повторное воспроизведение записанного сигнала. Работа шлагбаума при этом будет подтверждением корректности данных. В случае отсутствия реакции повторите запись, убедившись в стабильности антенны и отсутствии помех.

Для точной проверки используйте осциллограф или SDR-приемник с программным обеспечением. Сравнение временных диаграмм и спектра оригинала и копии позволит выявить ошибки или искажения. При несоответствии данных следует повторить процесс записи с корректировкой параметров.

Рекомендуется вести журнал с параметрами устройств и результатами тестов для контроля повторяемости и выявления причин возможных сбоев.

Возможные помехи и ошибки при сканировании брелока

Частотные помехи снижают качество считывания сигнала. Их источниками могут быть другие радиоустройства на близкой частоте, работающие Wi-Fi роутеры, радиотелефоны и электроприборы с импульсным питанием.

Для минимизации влияния помех:

• Расположите сканер и брелок подальше от электронных устройств с активной радиочастотной передачей.
• Используйте экранированные кабели и корпуса оборудования.
• Применяйте узкополосные фильтры на приёмнике для отсечения посторонних частот.

Ошибка синхронизации возникает, если приёмник не успевает правильно захватить пакет данных из-за нестабильности сигнала или помех. Это приводит к неверному или неполному коду.

Рекомендации по предотвращению:

• Повторите сканирование несколько раз для подтверждения результата.
• Проверьте корректность настроек приёмника, особенно временных параметров захвата.
• Используйте оборудование с автоматической корректировкой тактовой частоты.

Неправильное положение брелока относительно антенны снижает уровень принимаемого сигнала. Оптимальное расстояние обычно не превышает 5–10 см, а направление антенны должно совпадать с ориентацией передатчика.

Ошибки записи возникают при попытке клонировать сигнал на другое устройство. Часто причиной становятся несовместимость протоколов или неправильный формат данных.

Для успешной записи:

1. Определите тип и формат сигнала (например, фиксированная или плавающая кодировка).
2. Используйте совместимое оборудование для записи и воспроизведения.
3. Проверяйте записанные данные на другом устройстве до окончательной настройки.

Низкий заряд батареи брелока может снижать мощность передачи, что усложняет сканирование.

Рекомендуется убедиться в исправности и заряде батареи перед процедурой.

Правовые ограничения и риски при копировании брелоков

Несанкционированное копирование брелоков от шлагбаума может нарушать законодательство о частной собственности и безопасности. В России использование чужих средств доступа без разрешения подпадает под статью 269 УК РФ – незаконное использование средств доступа к охраняемым объектам.

Ответственность может выражаться в штрафах, административных взысканиях или уголовном наказании вплоть до лишения свободы, особенно если копия используется для проникновения на охраняемую территорию.

Перед копированием необходимо получить письменное согласие собственника или управляющей организации, иначе действие считается противозаконным. Хранение и передача скопированных данных третьим лицам без разрешения также несёт юридические последствия.

Технические риски включают неправильное считывание данных, что может повредить систему шлагбаума или привести к блокировке устройства, затрудняя доступ законным пользователям.

Для снижения рисков рекомендуется использовать сертифицированное оборудование и фиксировать все действия по копированию в документах, подтверждающих легальность процедуры.

Вопрос-ответ:

Какое оборудование нужно для сканирования сигнала брелока от шлагбаума?

Для сканирования сигнала брелока чаще всего используют устройства с поддержкой радиочастотного анализа — например, специализированные RFID-ридеры или SDR-приемники (Software Defined Radio). Важно, чтобы оборудование могло принимать частоты, на которых работает брелок, обычно это 315 МГц или 433 МГц. Кроме того, полезен программный инструментарий для записи и анализа сигнала.

Можно ли самостоятельно скопировать брелок, используя только смартфон?

Смартфон не всегда подходит для считывания и записи сигналов брелока, поскольку стандартные мобильные устройства не поддерживают нужный радиочастотный диапазон и модуляцию. В редких случаях, если у телефона есть встроенный NFC и брелок работает на близкой частоте с NFC, можно попробовать считать данные. Однако большинство брелоков работают на частотах и протоколах, которые требуют специализированного оборудования.

Какие сложности могут возникнуть при попытке сканировать сигнал брелока от шлагбаума?

Основные проблемы — это помехи и нестабильность сигнала, которые могут исказить запись. Иногда брелоки используют кодирование с переменной частотой или защиту от копирования (например, Rolling Code), что затрудняет получение рабочего копий сигнала. Также важно корректно настроить оборудование, иначе сигнал может быть слишком слабым или зашумленным.

Как проверить, что сканированный сигнал брелока корректен и будет работать на другом устройстве?

После записи сигнала нужно воспроизвести его на совместимом устройстве, чтобы проверить открывается ли шлагбаум. Часто для проверки используют программируемые передатчики или совместимые ключи, которые позволяют записать полученный код. Если шлагбаум реагирует, значит копия получена верно. Если нет — возможно, сигнал был записан с ошибками или используется динамический код.

Есть ли юридические ограничения на копирование брелоков от шлагбаума?

В некоторых случаях копирование брелока может нарушать права владельца или быть запрещено законом. Использование чужого сигнала без разрешения — это нарушение, которое может повлечь ответственность. Поэтому перед копированием следует убедиться, что это разрешено владельцем и соответствует законодательству вашего региона.

Какие устройства подходят для сканирования сигнала брелока от шлагбаума?

Для считывания радиосигнала с брелока чаще всего используют радиочастотные сканеры с поддержкой диапазона частот от 300 до 450 МГц. Важно выбирать оборудование с чувствительным приемником и возможностью записи сигнала для последующего анализа. Подойдут и универсальные SDR-приемники (программно-определяемые радиостанции), которые позволяют сохранять и обрабатывать данные с помощью специализированного программного обеспечения. Не все сканеры справятся с брелоками, использующими нестандартные протоколы, поэтому важно проверить совместимость перед покупкой.

Как избежать помех и ошибок при сканировании сигнала брелока от шлагбаума?

Чтобы снизить количество помех, следует проводить сканирование в зоне с минимальным уровнем радиоизлучений от других устройств. Держите приемник как можно ближе к брелоку, избегайте металлических поверхностей между устройствами. Также следует учитывать, что многие брелоки работают на фиксированных частотах, но сигнал может искажаться из-за преград или сторонних источников радиопомех. Рекомендуется выполнять несколько попыток записи сигнала с разным расположением оборудования, чтобы получить чистый и стабильный сигнал для дальнейшего анализа.
