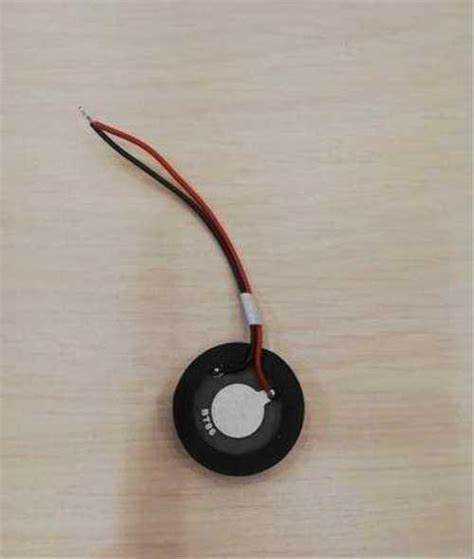

Пьезоэлемент – ключевой компонент ультразвукового увлажнителя, отвечающий за преобразование электрических колебаний в высокочастотные вибрации, которые разбивают воду на мелкодисперсный туман. При нарушении его работы устройство перестаёт генерировать пар, несмотря на наличие воды и исправный вентилятор.
Проверка начинается с визуального осмотра. Поверхность пьезоэлемента не должна иметь отложений, трещин или потемнений. Налёт из солей жёсткой воды снижает эффективность вибрации, а микротрещины могут полностью блокировать работу. Для очистки подходит ватная палочка, смоченная в 9% уксусе, с последующим промыванием чистой водой.
Если внешний вид элемента не вызывает подозрений, проводится функциональное тестирование. Устройство подключают к сети и включают. При исправном пьезоэлементе через несколько секунд появляется вибрация, которая ощущается пальцем, а также слышен лёгкий писк высокой частоты. Вода в зоне действия элемента начинает мелко пузыриться – это основной признак его активности.
Для точной диагностики можно использовать мультиметр с функцией измерения частоты. Номинальная рабочая частота большинства пьезоэлементов в увлажнителях составляет около 1,7 МГц. Если фактическое значение отклоняется, элемент либо неисправен, либо питающая плата подаёт неправильный сигнал. В последнем случае потребуется проверка цепи управления.
Признаки неисправного пьезоэлемента в увлажнителе
Пьезоэлемент в увлажнителе выполняет функцию генерации ультразвуковых колебаний, за счёт которых вода превращается в туман. При выходе из строя элемента наблюдаются чёткие признаки, по которым можно заподозрить неисправность.
- Отсутствие пара при включенном приборе, несмотря на наличие воды в резервуаре и работу вентилятора.
- Необычные звуки – щелчки, треск или высокий писк в районе испарительной камеры.
- Наличие воды под прибором – возможный результат того, что вибрация не создаёт должного распыления, и вода просто вытекает.
- Снижение интенсивности туманообразования даже на максимальной мощности.
- Нагрев корпуса в месте установки пьезоэлемента – возможный результат перегрева из-за отсутствия колебаний.
Перед диагностикой рекомендуется убедиться, что:
- Вода в баке чистая и не содержит накипи или примесей.
- Сетевой фильтр и блок питания исправны.
- Контакты и провода, идущие к пьезоэлементу, не повреждены и надёжно закреплены.
Если признаки неисправности сохраняются после внешней проверки и очистки, элемент следует проверить мультиметром или заменить на заведомо рабочий аналог.

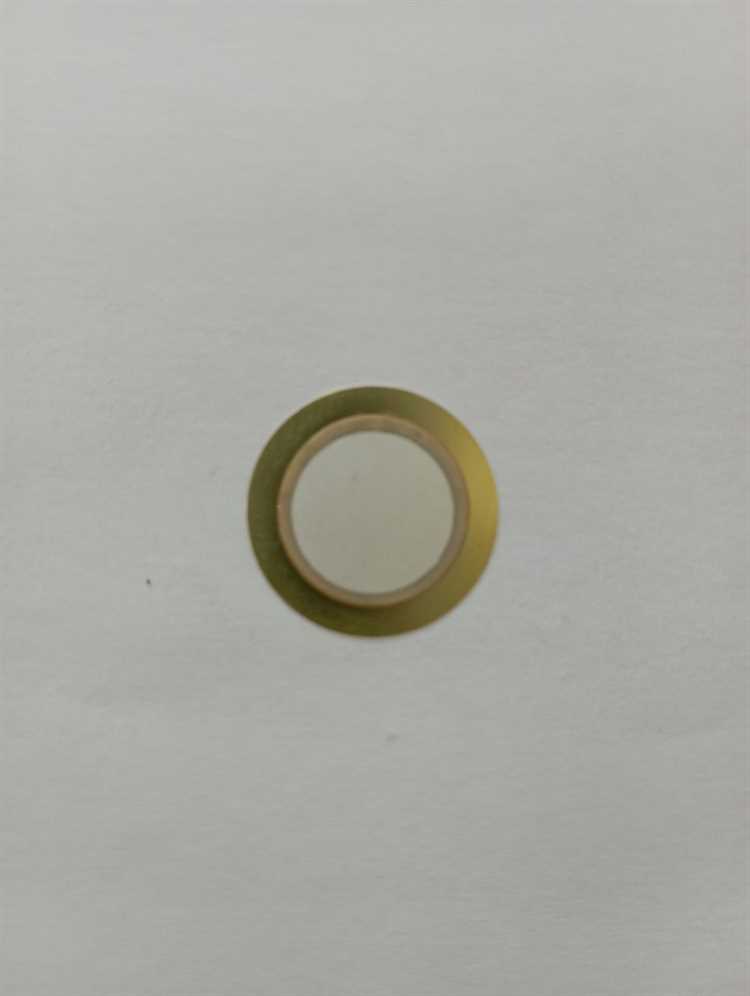

Визуальный осмотр на наличие повреждений и налёта
Перед проверкой убедитесь, что увлажнитель отключён от сети и полностью остыл. Снимите крышку корпуса и аккуратно извлеките пьезоэлемент, не повредив его контакты и уплотнения.
Осмотрите поверхность пьезоэлемента при хорошем освещении. Любые трещины, сколы, потемнения или следы оплавления указывают на физические повреждения, при которых деталь не подлежит восстановлению. Особенно важно обратить внимание на керамическую часть элемента: она должна быть гладкой и целой.
Если внешний вид элемента не вызывает подозрений, проверьте наличие минеральных отложений. Белый или серый налёт на рабочей поверхности образуется при использовании жёсткой воды. Он снижает эффективность ультразвуковой генерации и может привести к перегреву.
Для проверки налёта проведите по поверхности влажной ватной палочкой. Если остаются следы порошкообразного осадка – требуется очистка. Важно не использовать абразивы: они повреждают пьезоэлемент. Лучше применить уксусный раствор слабой концентрации (не более 5%) и мягкую ткань или ватную палочку.
После осмотра и очистки элемент должен быть полностью сухим перед повторной установкой. Даже незначительное остаточное увлажнение может привести к короткому замыканию при подаче питания.
Проверка пьезоэлемента с помощью мультиметра
Для диагностики пьезоэлемента мультиметром потребуется прибор с функцией измерения сопротивления. Перед началом проверок отключите увлажнитель от сети и аккуратно демонтируйте крышку, чтобы получить доступ к элементу.
Установите мультиметр в режим измерения сопротивления (на диапазоне до 200 кОм). Подключите щупы прибора к контактам пьезоэлемента. Исправный элемент должен показывать сопротивление в пределах от 100 кОм до нескольких мегом. Значение может отличаться в зависимости от конструкции, но при полном обрыве цепи мультиметр отобразит «1» или «OL», а при коротком замыкании – около нуля.
Если пьезоэлемент подключён к плате, желательно выпаять его или хотя бы временно отключить от схемы, чтобы исключить влияние других компонентов на показания. Некоторые модели увлажнителей используют пьезоэлементы с внутренним преобразователем – в таком случае сопротивление может не дать однозначного результата, и потребуется осциллограф или тестовая плата.
Изменение показаний при легком нажатии на керамическую пластину может указывать на то, что пьезоэлемент ещё активен, но его параметры могут быть нестабильными. Если измерения вызывают сомнения, элемент лучше заменить.

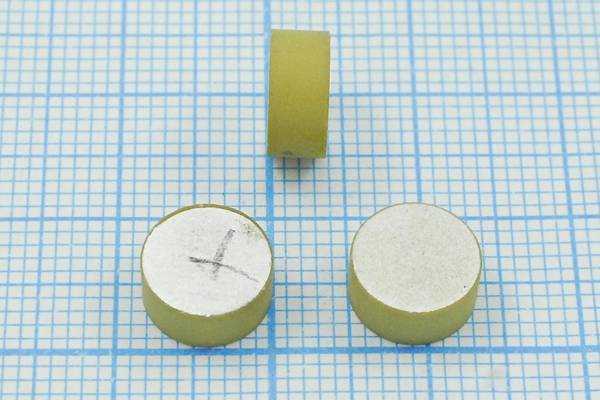

Проверка вибрации пьезоэлемента при включении
После подачи питания на увлажнитель, исправный пьезоэлемент начинает вибрировать с высокой частотой – обычно в диапазоне от 1,6 до 2,4 МГц. Эти колебания можно заметить по мелкой ряби на поверхности воды или образованию мелкодисперсного тумана.
Порядок проверки:
1. Налейте воду в резервуар, установите его на место и включите увлажнитель. Убедитесь, что уровень воды соответствует минимальному значению, при котором устройство должно работать.
2. Внимательно наблюдайте за поверхностью воды в зоне пьезоэлемента. При исправной работе появятся характерные круговые волны или едва заметное дрожание воды над мембраной.
3. Если визуально колебаний не видно, аккуратно коснитесь поверхности воды тонкой деревянной палочкой или пластиковым предметом. При наличии вибрации ощущается лёгкое пульсирующее движение.
Дополнительно: в полной тишине можно поднести ухо ближе к рабочей части увлажнителя. В некоторых моделях слышен слабый высокочастотный писк – это косвенное подтверждение работы пьезоэлемента.
Отсутствие вибрации свидетельствует о неисправности цепи возбуждения, проблемах с мембраной или контроллером. В таком случае следует перейти к тестированию с использованием мультиметра или замене пьезоэлемента.

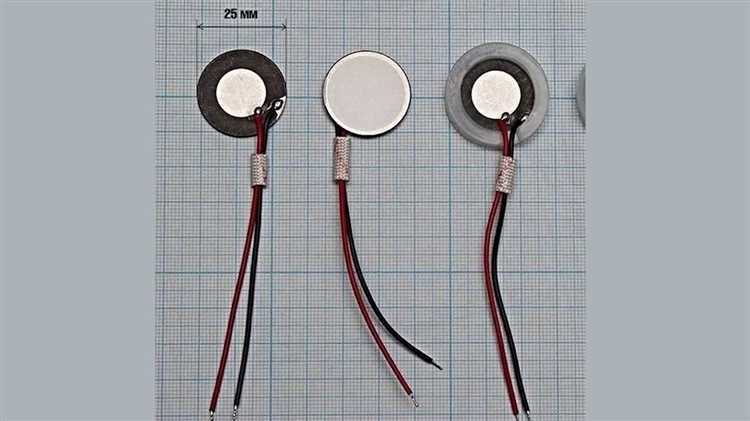

Проверка генерации тумана без корпуса
Для оценки работоспособности пьезоэлемента на открытой плате необходимо обеспечить его контакт с небольшим количеством воды. Установите модуль так, чтобы поверхность пьезоэлемента была строго горизонтальна. Используйте дистиллированную воду, налив около 1–2 мл на керамический диск. Уровень воды не должен полностью покрывать элемент – достаточно, чтобы вода лишь касалась активной зоны.
Подайте питание, соответствующее характеристикам устройства (чаще всего 24 В постоянного тока), соблюдая полярность. Через несколько секунд после подачи напряжения на поверхности должен появиться устойчивый мелкодисперсный туман. Если туман не формируется, возможны следующие причины: отсутствие колебаний, повреждение пьезоэлемента, неправильное подключение или непригодная плата драйвера.
Не прикасайтесь к рабочему элементу мокрыми руками. Не допускайте попадания воды на другие части схемы. При длительной работе без корпуса возможно перегревание, поэтому тест не должен превышать 30–40 секунд.
Если наблюдается слабое испарение или прерывистая работа, проверьте герметичность контакта между пьезоэлементом и платой, наличие трещин на диске и стабильность питания. Визуально также проверьте, не загрязнена ли поверхность, поскольку даже тонкий налёт может мешать туманообразованию.
Что делать, если пьезоэлемент не работает
Для начала отключите увлажнитель от питания и аккуратно извлеките пьезоэлемент. Осмотрите поверхность на наличие трещин, сколов или налёта. Если есть загрязнения, очистите элемент мягкой тканью, смоченной в спирте или растворе лимонной кислоты, чтобы удалить известковый налёт.
При отсутствии признаков механических повреждений и правильных показаниях мультиметра проверьте электронную схему питания пьезоэлемента, включая трансформатор или генератор высокочастотного сигнала. Неисправность может быть связана с выходными элементами блока управления.
Если пьезоэлемент загрязнён, но не повреждён, повторная очистка и просушка перед установкой могут восстановить работу. При обнаружении трещин или нарушений целостности замените элемент на новый, подходящий по параметрам и размерам.
Для замены используйте оригинальные или совместимые детали, соблюдая рекомендации производителя. После установки нового пьезоэлемента проверьте работу увлажнителя на сухой поверхности с небольшим количеством воды, чтобы убедиться в генерации тумана.
Если проблема сохраняется после замены и проверки электрической части, рекомендуется обратиться в сервисный центр для диагностики и ремонта электроники увлажнителя.
Вопрос-ответ:
Как можно проверить, работает ли пьезоэлемент в увлажнителе без использования специальных приборов?
Открыв увлажнитель и аккуратно запустив устройство, можно внимательно прислушаться к звуку вибрации пьезоэлемента — он должен издавать легкий писк или вибрацию, едва заметную на ощупь. Ещё один способ — наблюдать за появлением тонкого тумана из ультразвукового распылителя. Если тумана нет, и вибрация не ощущается, вероятно, пьезоэлемент неисправен.
Можно ли проверить пьезоэлемент мультиметром, и если да, как это правильно сделать?
Да, мультиметром можно проверить пьезоэлемент, измерив его сопротивление или генерацию напряжения при воздействии механического давления. Для этого выставьте мультиметр в режим измерения сопротивления и подключите щупы к выводам пьезоэлемента. Значение сопротивления обычно очень большое или бесконечное. Для проверки генерации напряжения аккуратно надавите на элемент — мультиметр должен зафиксировать кратковременное появление напряжения. Если никаких изменений нет, элемент скорее всего неисправен.
Что делать, если пьезоэлемент покрыт налётом или загрязнениями, мешающими работе увлажнителя?
Для очистки пьезоэлемента рекомендуется использовать мягкую ткань или ватный тампон, смоченный в чистой воде или изопропиловом спирте. Аккуратно удалите загрязнения, стараясь не повредить поверхность. После очистки элемент должен высохнуть перед повторной установкой. Запрещается применять абразивные материалы и агрессивные химикаты — это может привести к поломке.
Как отличить поломку пьезоэлемента от неисправности других частей увлажнителя?
Если увлажнитель не создаёт туман, стоит проверить подачу питания, работу контроллера и целостность цепей. Пьезоэлемент обычно выходит из строя из-за механических повреждений или загрязнений. Если другие компоненты исправны, а туман не появляется и вибрации нет, причина, скорее всего, в самом пьезоэлементе. Проверка мультиметром и визуальный осмотр помогут выявить дефекты.
Как можно протестировать генерацию тумана от пьезоэлемента вне корпуса увлажнителя?
Для теста снимите пьезоэлемент с устройства и поместите его на поверхность с тонким слоем воды. Подайте питание соответствующего напряжения к элементу (обычно около 1.5–3 В), соблюдая полярность. Если элемент исправен, на поверхности воды появится мелкодисперсный туман. Такой способ позволяет проверить работу без подключения к основной электронике.
Как определить, что пьезоэлемент в увлажнителе воздуха неисправен?
Чтобы понять, работает ли пьезоэлемент, можно обратить внимание на несколько признаков. Во-первых, если увлажнитель не выпускает туман или делает это очень слабо, это может указывать на проблему с элементом. Во-вторых, при включении устройства может не ощущаться характерной вибрации, которую создаёт пьезоэлемент. Ещё один признак — видимые повреждения на поверхности элемента, такие как трещины или налёт, препятствующий его нормальной работе. Иногда сбои в работе связаны с электрическими неполадками, поэтому стоит проверить питание и контакты. Если перечисленные моменты присутствуют, скорее всего, пьезоэлемент нуждается в замене или ремонте.
