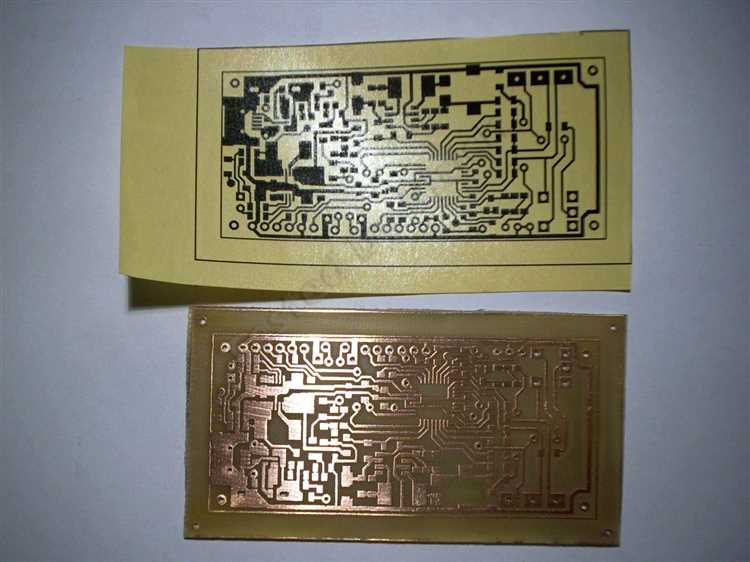

Изготовление печатной платы – ключевой этап в производстве любой электронной схемы. Стоимость этой услуги напрямую зависит от нескольких технических параметров: количества слоёв, типа подложки, толщины меди, минимальной ширины дорожек и зазоров, способа нанесения маски и типа финишного покрытия. Например, двухслойная плата на FR4 с толщиной меди 35 мкм и стандартной шелкографией обойдётся дешевле, чем многослойная конструкция с импеданс-контролем и покрытием ENIG.
На цену также влияет тираж: единичные экземпляры стоят значительно дороже в пересчёте на штуку по сравнению с серийными заказами. За одну плату в размере 100×100 мм при тираже 1–5 штук можно заплатить от 20 до 50 евро, в то время как при заказе 1000 экземпляров – менее 2 евро за штуку. Существенное удорожание вызывают дополнительные требования: металлизация отверстий, лазерные сверловки, шёлкотрафаретная печать, контроль AOI и тестирование.
Отдельное влияние оказывает срочность исполнения. Изготовление за 24 часа может увеличить стоимость в 1,5–3 раза по сравнению со стандартным сроком в 5–7 рабочих дней. Рекомендуется планировать заказы заранее, особенно при нестандартных требованиях или большом тираже, чтобы избежать переплат.
Выбор производителя также играет роль: китайские заводы часто предлагают более низкие цены, но требуют внимательной проработки Gerber-файлов и более длительного срока доставки. Европейские фабрики обеспечивают высокое качество и техническую поддержку, но стоят дороже. При расчёте бюджета важно учитывать не только цену самих плат, но и стоимость доставки, налоги, возможные доработки и контроль качества.
От чего зависит цена изготовления печатной платы
Стоимость печатной платы формируется на основе совокупности технических параметров. Один из ключевых факторов – количество слоёв. Односторонние платы обходятся дешевле, тогда как четырёх- или восьмислойные требуют более сложной технологии прессования и контроля, что увеличивает цену минимум в 2–3 раза.
Толщина диэлектрика также влияет на стоимость. Стандарт – 1.6 мм, но при использовании материалов толщиной 0.8 мм или 2.0 мм возрастает расход заготовок и сложность обработки. Особенно это критично для гибких плат, где применяется полиимид, значительно дороже стеклотекстолита FR4.
Минимальная ширина проводников и расстояние между ними напрямую связаны с точностью оборудования. При проектировании трасс с шагом 0.1 мм применяются более дорогие процессы фоторезистной экспозиции и химического травления, повышающие стоимость на 20–50% по сравнению со стандартным шагом 0.2–0.3 мм.
Тип финишного покрытия контактных площадок также влияет на цену. HAL (горячее лужение) – самый дешёвый вариант, в то время как ENIG (золочение с никелем) стоит дороже, но обеспечивает лучшую паяемость и устойчивость к окислению, особенно для плат с плотным монтажом и BGA-компонентами.
Тираж оказывает сильное влияние: при заказе менее 5–10 экземпляров доля настройки оборудования на одну плату возрастает. При массовом производстве (от 1000 штук) себестоимость одной платы может уменьшиться в несколько раз за счёт оптимизации процессов.
Срочность заказа – дополнительный фактор. Удвоение стоимости возможно при необходимости изготовления за 24 часа. В этом случае часть операций выполняется без отложенного контроля качества и с приоритетной загрузкой производственной линии.
Нестандартные формы, вырезы, металлизация отверстий нестандартного диаметра и лазерная сверловка – всё это увеличивает затраты. Например, применение микровий (microvias) требует использования лазерного оборудования и увеличивает цену платы более чем на 100%.
Как влияет количество слоев на стоимость платы
Чем больше количество слоев в печатной плате, тем выше ее стоимость. Это связано с увеличением сложности технологического процесса, а также с затратами на материалы и оборудование. Однослойные и двуслойные платы изготавливаются сравнительно просто, тогда как многослойные требуют прецизионной сборки и дополнительного контроля качества.
При переходе от двухслойной платы к четырёхслойной, стоимость возрастает примерно в 1,5–2 раза. Добавление каждого последующего слоя может увеличить цену еще на 20–40%. Это связано с необходимостью межслойного прессования, лазерного сверления, а также выравнивания и контроля слоёв. Например, 8-слойная плата может стоить в 3–4 раза дороже аналогичной двухслойной.
Основные факторы роста стоимости при увеличении количества слоев:
- Дополнительные слои стеклотекстолита и меди.
- Межслойные соединения (via-in-pad, лазерные переходы).
- Усложнение фоторезистной маскировки и трассировки.
- Увеличенное количество технологических операций: прессовка, травление, сверловка, AOI-контроль.
Для проектов, не требующих высокой плотности монтажа, предпочтительно использовать двухслойные платы. Переход на многослойные конструкции целесообразен только при необходимости сократить размеры платы, реализовать сложную маршрутизацию или снизить уровень электромагнитных помех.
Рекомендации:
- Оптимизируйте схему под минимальное количество слоев на этапе проектирования.
- Избегайте использования дорогостоящих переходов между внутренними слоями без необходимости.
- Согласуйте с производителем возможные упрощения конструкции до запуска серийного производства.
Роль типа подложки в формировании цены
Тип подложки напрямую влияет на себестоимость изготовления печатной платы, так как определяет как электрические, так и термические характеристики изделия. Наиболее распространённый материал – FR4 (эпоксидно-стеклотканевая основа), используется в 85–90% стандартных решений. Его стоимость варьируется от 5 до 25 евро за м² в зависимости от толщины и класса огнестойкости.
Подложки на основе полиимидов используются в гибких и термостойких решениях. Они в 2–3 раза дороже FR4 и применяются, как правило, в авиационной, медицинской и военной электронике. Цена полиимидной подложки может достигать 70–100 евро за м².
Алюминиевые и медные подложки применяются в мощных светодиодных модулях и силовой электронике. Стоимость таких материалов начинается от 40 евро за м², но возрастает в зависимости от толщины металла и требований к теплопроводности. Например, подложка с медным основанием толщиной 2 мм может стоить более 100 евро за м².
Керамические подложки (например, Al₂O₃ или AlN) обеспечивают высокую термостойкость и электрическую изоляцию, но стоят значительно дороже – от 150 евро за м² и выше. Их используют при необходимости отвода тепла в условиях высоких токов и температур.
При выборе подложки важно учитывать рабочую температуру, плотность монтажа, требования к тепловому сопротивлению и бюджету. Использование неподходящего материала может привести к перегреву платы, снижению надёжности или избыточным затратам на производство.
Сколько стоит изготовление платы по индивидуальному проекту
Минимальная стоимость единичного заказа у китайских производителей начинается от 40–60 долларов США за одностороннюю плату размером до 100×100 мм, но при этом без учета доставки, сборки и тестирования. В Европе и США цены стартуют от 100–150 евро за аналогичный объем работы. Это обусловлено более строгими стандартами и уровнем контроля качества.
Нестандартные параметры, такие как платы с высокой плотностью компонентов, гибкие или гибридные материалы (например, полиимид, Rogers), увеличивают цену в 1,5–3 раза. Добавление защитных покрытий, шелкографии или вырезов также увеличивает стоимость проекта.
Если проект предполагает высокочастотную или силовую электронику, придется использовать материалы с определёнными диэлектрическими характеристиками. Например, замена стандартного FR4 на Rogers 4350B увеличивает базовую цену платы на 200–400%.
Прототипирование – отдельная статья расходов. Разработка и производство первых 1–5 экземпляров обойдется в сумму от 150 до 800 долларов США, в зависимости от сложности. При этом цена за единицу платы в малой партии может быть выше, чем при серийном производстве в 50–100 штук, где включается эффект масштаба.
Рекомендации: для снижения стоимости индивидуального проекта следует заранее обсудить с производителем технологические ограничения, избегать сложных вырезов и сверхузких дорожек, использовать общедоступные материалы. Также рекомендуется заказать сразу небольшую партию (от 5–10 штук), чтобы минимизировать удельную стоимость изготовления.

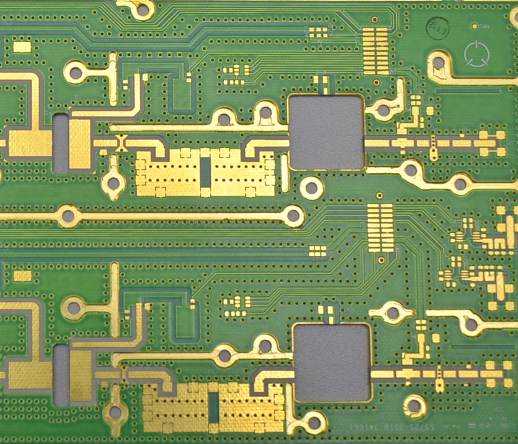

Цены на прототипы и мелкосерийное производство
Стоимость изготовления прототипов печатных плат начинается от 30–50 евро за одну двухслойную плату размером до 100×100 мм при использовании стандартного FR-4 и без сложных требований по трассировке. При добавлении опций, таких как лазерное сверление, металлизированные отверстия или тонкие дорожки (менее 0,1 мм), цена может увеличиться в 1,5–2 раза.
Прототипы с четырьмя слоями обычно стоят от 80 до 150 евро за единицу, в зависимости от толщины подложки, плотности компонентов и ширины проводников. При увеличении количества слоев до шести и более, цена может достигать 250–400 евро за экземпляр.
Мелкосерийное производство (до 50 штук) позволяет снизить цену за единицу. Например, при заказе 20 двухслойных плат размером 100×100 мм, итоговая стоимость может составить 8–12 евро за штуку. Однако снижение цены требует готовности к увеличению общего бюджета из-за минимальной стоимости запуска партии, которая в среднем составляет 100–200 евро.
В случае четырехслойных плат в мелкой серии цена может опускаться до 25–40 евро за штуку при партии от 10 единиц. Важно учитывать, что основная доля затрат приходится на подготовку производства: создание фотошаблонов, настройку оборудования и контроль качества.
Для снижения стоимости рекомендуется:
- объединять несколько плат в одну панель при прототипировании,
- выбирать стандартные размеры и параметры трассировки,
- отказаться от нестандартных покрытий и спецматериалов на ранних этапах,
- сравнивать предложения производителей из ЕС и Китая, учитывая сроки доставки и таможенные расходы.
Как компоненты монтажа влияют на итоговую стоимость
Выбор компонентов влияет на стоимость материала. Например, использование компонентов с высокой плотностью монтажа (например, BGA или QFN) требует более точных технологий пайки и может увеличить стоимость производства. В то время как стандартные компоненты, такие как резисторы и конденсаторы, не требуют таких затрат.
Качество компонентов также играет ключевую роль. Компоненты с более высокими характеристиками (например, с более строгими требованиями к допускам или устойчивости к температурным перепадам) стоят дороже, и их использование также увеличивает стоимость изготовления платы.
На стоимость могут повлиять и дополнительные элементы монтажа, такие как радиаторы, защитные покрытия или системы для улучшения теплоотведения. Эти компоненты добавляют не только к стоимости материалов, но и к сложности сборки.
Окончательная цена за монтаж также зависит от объема заказа. Мелкосерийное производство требует дополнительных затрат на настройку оборудования, что может привести к повышению стоимости единичной платы, в то время как при массовом производстве эти затраты распределяются на большее количество плат.
Обзор расценок популярных производителей плат
Множество компаний предлагают разнообразные опции, от прототипов до массового производства, с различными сроками и дополнительными услугами. Ниже представлены ориентировочные цены на базовые и распространенные услуги.
- JLCPCB – один из самых популярных производителей среди стартапов и хобби-сообществ. Стоимость изготовления однослойной платы начинается от $2 за 10 плат, с ограничениями на максимальный размер. Многослойные платы могут стоить от $20 за 5 штук в зависимости от сложности.
- PCBWay – цена на однослойные платы от $5 за 10 штук. Производитель также предоставляет дополнительные услуги, такие как монтаж компонентов, за дополнительную плату. Стоимость монтажа компонентов может варьироваться от $10 до $50 в зависимости от сложности и объема заказа.
- Seeed Studio – ориентируется на прототипы и мелкосерийное производство. Стоимость однослойных плат начинается от $9 за 5 штук. Также предлагают услуги по фрезеровке и изготовлению печатных плат с гибкими подложками, что увеличивает стоимость до $30 за 5 штук.
- Eurocircuits – компания, которая специализируется на производстве малых партий плат. Цена на однослойную плату от €10 за 5 штук, многослойные платы могут обойтись от €30 за 5 штук, в зависимости от сложности проекта.
Также стоит учитывать дополнительные расходы, такие как доставка, налоги, экстренное производство и монтаж компонентов. Важно заранее согласовать все параметры с производителем, чтобы избежать непредвиденных затрат.
Рекомендуется выбирать производителя, который предлагает гибкость в отношении сроков и объема заказа. Если вам нужен быстрый прототип, стоит ориентироваться на более дешевое производство, но если важна высокая точность и сложность, лучше выбрать более специализированных производителей.
Вопрос-ответ:
Какова стоимость изготовления печатной платы для небольших партий?
Стоимость изготовления печатной платы для небольших партий зависит от нескольких факторов, таких как сложность проекта, количество слоев, тип подложки и используемые компоненты. В среднем, цена может варьироваться от 20 до 200 евро за одну плату. Стоимость может значительно повышаться при необходимости в точной настройке и тестировании каждой платы. Чем меньше тираж, тем выше цена за единицу, так как производственные процессы становятся менее автоматизированными.
Что влияет на цену печатной платы?
Цена печатной платы определяется несколькими ключевыми факторами: количеством слоев, размером платы, типом используемого материала (например, FR4, металл или гибкие материалы), а также сложностью разводки и монтажа компонентов. Дополнительно стоимость могут увеличивать спецификации, такие как требования к точности, типу покрытия и необходимости в дополнительном тестировании. Каждое изменение в проекте может привести к увеличению стоимости.
Как меняется стоимость печатной платы при увеличении тиража?
При увеличении тиража стоимость печатной платы значительно снижается. Это связано с тем, что многие процессы, такие как изготовление и тестирование, становятся более экономичными благодаря масштабируемости производства. Например, при мелкосерийном производстве плата может стоить от 50 до 200 евро, а при массовом — цена может снижаться до 5-10 евро за единицу, в зависимости от объема заказа.
Почему стоит заказывать печатные платы у разных производителей?
Разные производители предлагают разные цены и качества, что может существенно повлиять на выбор. Некоторые компании специализируются на быстром производстве малых партий, в то время как другие предоставляют более выгодные условия для крупных заказов. Также у производителей могут быть различные технологии, что может повлиять на стоимость в зависимости от сложности проекта. Поэтому важно выбрать производителя, который соответствует вашим требованиям по срокам, качеству и бюджету.
Какие дополнительные расходы могут возникнуть при изготовлении печатных плат?
Кроме базовой стоимости за производство самой платы, могут быть дополнительные расходы. К ним относятся стоимость компонентов для монтажа, тестирование и проверка качества, а также транспортировка и упаковка. Если в процессе изготовления потребуется разработка уникальных решений или выполнение дополнительной обработки, такие как лазерная гравировка или покрытие, это тоже увеличит цену. Важно учитывать все эти факторы при расчете общей стоимости заказа.
