Как определить амплитуду сигнала на осциллографе

Амплитуда сигнала – это максимальное отклонение напряжения от уровня отсчета, обычно от нуля или от среднего значения сигнала. На осциллографе амплитуда измеряется по вертикальной шкале, выраженной в вольтах на деление. Чтобы получить численное значение, нужно знать текущий коэффициент развертки по вертикали (V/дел) и количество делений от нулевой линии до пика сигнала.

Если осциллограф настроен, например, на 0,5 В/дел, а сигнал отклоняется на 4 деления вверх от нулевой линии, амплитуда составит 0,5 × 4 = 2 В. Важно учитывать, отображается ли полный размах (от пика до пика) или только половина. Для синусоидальных сигналов амплитудой принято считать расстояние от центра до максимума.

Перед началом измерений желательно установить зонд в режим 1:1 или 10:1 в зависимости от уровня сигнала, и убедиться, что выбранный масштаб не приводит к отсечке пиков. Кроме того, следует отключить любые фильтры или автоматические корректировки, которые могут искажать форму сигнала.

Точные измерения амплитуды удобнее выполнять в режиме «Stop», остановив развертку. Это позволяет использовать встроенные курсоры: один устанавливается на уровень пика, другой – на базовую линию. Разность между ними и есть амплитуда. В некоторых моделях осциллографов возможно автоматическое определение этого значения в информационном окне.

Различие между амплитудой и размахом сигнала

Размах сигнала – это полная вертикальная протяжённость колебания, от минимального до максимального значения. То есть, размах включает как положительную, так и отрицательную составляющую сигнала. Для симметричного синусоидального сигнала размах будет в два раза больше амплитуды и обозначается как V_pp (от peak-to-peak).

На практике важно не путать эти параметры, особенно при настройке входных уровней и масштабов осциллографа. Например, если указано, что амплитуда сигнала 2 В, это означает, что от центра до пика – 2 В, а полный размах – 4 В. Ошибка в интерпретации может привести к некорректной настройке усиления или к выходу сигнала за пределы экрана.

При работе с осциллографом цифрового типа размах часто измеряется автоматически и отображается в поле Peak-to-Peak. Амплитуду в этом случае нужно рассчитывать вручную или переключиться в режим измерения относительно среднего значения, если прибор поддерживает такую функцию.

В нестабильных или шумных сигналах желательно использовать усреднение или режим удержания (Hold), чтобы точно определить размах, так как пиковые выбросы могут исказить визуальное восприятие амплитуды. Для амплитудной оценки лучше использовать функции измерения по уровню от среднего или RMS.

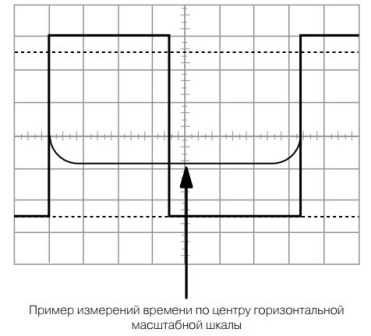

Выбор режима отображения для точного измерения

Точность измерения амплитуды сигнала напрямую зависит от правильно выбранного режима отображения на осциллографе. Основное внимание следует уделить режиму развертки, методу триггеризации и типу отображения сигнала.

Режим «Normal» – подходит для стабильных повторяющихся сигналов. Изображение появляется только при наличии сигнала, что снижает вероятность искажений и «шумов».
Режим «Auto» – используется для поиска сигнала, когда частота неизвестна. Однако при отсутствии входного сигнала на экране появляется шумовая развертка, что затрудняет точное измерение амплитуды.
Режим «Single» – позволяет захватить и замерить одиночный импульс или нестабильный сигнал. Удобен при исследовании переходных процессов, если требуется зафиксировать момент с максимальной амплитудой.

При измерении периодических сигналов целесообразно использовать режим «Normal» в сочетании с ручной настройкой уровня триггера. Уровень триггера должен быть установлен на устойчивом участке фронта сигнала, чтобы обеспечить повторяемое и стабильное отображение. Это исключает сдвиги сигнала по горизонтали и искажение амплитудных пиков.

Для снижения погрешности измерений важно также учитывать режим выборки:

Sample – подходит для сигналов с относительно низкой частотой. Может пропустить узкие пики, что влияет на точность амплитуды.
Peak Detect – выявляет кратковременные амплитудные всплески, особенно полезен при анализе импульсных сигналов.
Average – уменьшает шумы за счёт усреднения, однако сглаживает амплитудные пики. Применяется только при стабильных сигналах с постоянной формой.

Для точного измерения амплитуды синусоидального сигнала предпочтительно использовать режим «Sample» с настройкой времени развертки таким образом, чтобы на экране умещалось от двух до пяти периодов. При этом вертикальная чувствительность подбирается так, чтобы сигнал занимал не менее 70% от высоты экрана без выхода за пределы шкалы.

Настройка шкалы по вертикали и временной развертки

Для корректного измерения амплитуды на осциллографе необходимо точно настроить вертикальную чувствительность и временную развертку. Ошибки на этом этапе приводят к искажённым данным и невозможности различить мелкие детали сигнала.

Установите вертикальную чувствительность (VOLTS/DIV) так, чтобы амплитуда сигнала занимала большую часть экрана, но не выходила за его пределы. Идеально – 6–8 делений по вертикали.
Если сигнал превышает экран, увеличьте масштаб (меньшее значение VOLTS/DIV). Если амплитуда слишком мала – уменьшите масштаб (большее значение VOLTS/DIV).
Контролируйте положение сигнала по вертикали с помощью смещения (Position), чтобы вершины и основания сигнала были хорошо видны.

Временная развертка (SEC/DIV) должна быть настроена так, чтобы на экране отображался как минимум один полный период сигнала. При слишком быстрой развертке сигнал может казаться прерывистым, а при слишком медленной – теряется форма.

Для синусоидальных сигналов с известной частотой используйте соотношение: период = 1 / частота. Настройте SEC/DIV так, чтобы один или два периода умещались в 8–10 делениях по горизонтали.
Если частота неизвестна, начните с средней развертки (например, 1 мс/дел) и постепенно изменяйте масштаб, пока форма сигнала не станет стабильной.
При наличии помех уменьшите скорость развертки, чтобы различить их характер.

Для точного измерения амплитуды используйте курсоры или автоматические функции измерения только после настройки масштаба. Неправильно выбранные параметры искажают расчётные значения, особенно в случае импульсных или сложных сигналов.

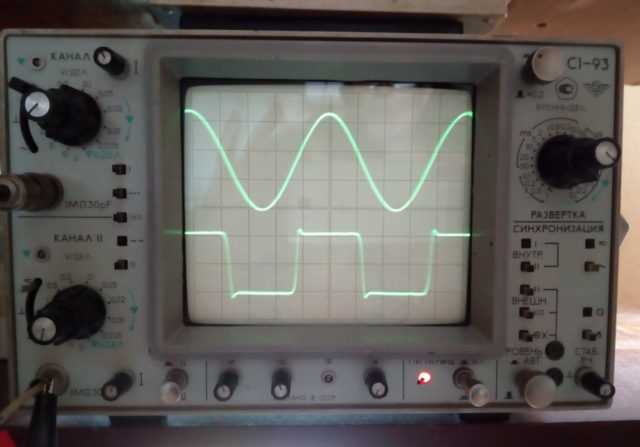

Определение амплитуды периодического сигнала вручную

Для ручного определения амплитуды периодического сигнала необходимо зафиксировать форму волны на экране осциллографа в устойчивом состоянии и остановить её движением по горизонтали (режим «Stop» или «Single»).

Затем следует сосчитать количество делений по вертикали между наибольшим и наименьшим уровнями сигнала. Полученный размах делится пополам – это и есть амплитуда в делениях.

Чтобы перевести амплитуду в вольты, умножают значение в делениях на установленную вертикальную чувствительность канала (например, 0,5 В/дел). Например, если сигнал занимает 4 деления по высоте, а шкала – 0,5 В/дел, амплитуда будет равна 1 В (4 деления / 2 × 0,5 В/дел).

Для минимизации погрешности рекомендуется:

Установить развертку и вертикальную шкалу так, чтобы форма сигнала занимала не менее половины высоты экрана;
Избегать измерений при дрожащей или нестабильной форме волны;
При необходимости использовать режим усреднения (Average), если доступен, чтобы исключить шумы.

Важно убедиться, что сигнал симметричен относительно оси времени и не содержит постоянной составляющей. В противном случае амплитуда определяется от уровня средней линии до пика.

Если сигнал не синусоидальный, а, например, прямоугольный или треугольный, методика остаётся такой же: измеряется расстояние от минимального до максимального значения, затем делится пополам.

Использование курсоров для измерения амплитуды

Курсоры позволяют определить амплитуду сигнала с точностью до деления шкалы, независимо от параметров развертки. В большинстве осциллографов доступны два типа курсоров: по времени (горизонтальные) и по напряжению (вертикальные). Для измерения амплитуды используются вертикальные курсоры.

Для начала необходимо активировать режим ручного управления курсорами и выбрать тип «Voltage» или «Y». Затем один курсор устанавливается на пиковое положительное значение сигнала, другой – на пиковое отрицательное. Разность между ними отображается на экране как ΔV и соответствует полному размаху сигнала.

Если требуется амплитудное значение (а не размах), полученное ΔV делится пополам. Например, если курсоры показывают разницу 4 В, амплитуда синусоидального сигнала составляет 2 В.

Курсоры особенно полезны при нестабильных или нерегулярных сигналах, когда автоматические функции измерения дают неточные результаты. Также они применяются в режиме остановки осциллограммы (HOLD), позволяя анализировать зафиксированный сигнал без искажений.

Для исключения погрешностей рекомендуется использовать максимально возможное вертикальное масштабирование, чтобы амплитуда занимала значительную часть экрана. Это повышает точность позиционирования курсоров.

Измерение амплитуды в автоматическом режиме

Современные осциллографы оснащены функцией автоматического измерения амплитуды сигнала, которая позволяет быстро получить точные показатели без ручных настроек. Для активации необходимо выбрать соответствующий режим измерений в меню прибора и указать интересующий параметр, например, пиковое значение или среднеквадратичное отклонение.

Автоматическое измерение основывается на цифровой обработке сигнала, что исключает влияние субъективного фактора и ошибки, связанные с неправильным положением курсоров. Осциллограф фиксирует максимальный и минимальный уровни сигнала, вычисляя амплитуду по формуле разности между этими значениями.

При работе с нестабильными или шумными сигналами рекомендуется использовать функцию усреднения, доступную в автоматическом режиме. Она снижает влияние помех, улучшая достоверность полученных данных. Важно настроить время усреднения с учетом частоты сигнала, чтобы избежать искажений.

Для проверки корректности измерений стоит сверять автоматические показатели с ручными измерениями на нескольких периодах сигнала. При несоответствии следует проверить настройки входного усиления, временной развертки и режимы фильтрации осциллографа.

Некоторые модели позволяют сохранять результаты автоматических измерений и экспортировать их в удобном формате для дальнейшего анализа. Это упрощает ведение документации и позволяет отслеживать изменения параметров сигнала во времени.

Влияние формы сигнала на точность измерения

Форма сигнала существенно влияет на точность определения амплитуды на осциллографе. Для гармонических сигналов с чистой синусоидальной формой измерение амплитуды проще, поскольку вершины волны имеют четко выраженные максимумы и минимумы, что облегчает позиционирование курсоров или автоматическое распознавание.

При прямоугольных или импульсных сигналах точность снижается из-за фронтов и переходных процессов, которые могут содержать высокочастотные составляющие. Эти составляющие приводят к искажениям на экране осциллографа и усложняют определение истинной амплитуды, особенно если используется режим с низкой частотой дискретизации или недостаточной полосой пропускания.

Для сложных несинусоидальных сигналов с произвольной формой (например, треугольных, пиловидных, модулированных) рекомендуется использовать методы измерения средней амплитуды или пиковых значений с дополнительной фильтрацией. Автоматические функции осциллографа могут ошибочно фиксировать амплитуду из-за шумов или мелких пиков, поэтому необходимо проверять результат визуально и корректировать параметры измерения.

Шум и искажения на форме сигнала также влияют на точность. При высоком уровне шума амплитуда будет завышена, если осциллограф не оборудован эффективным фильтром. В таких случаях полезно использовать усреднение нескольких циклов сигнала или увеличить временную базу для стабилизации изображения.

Влияние формы сигнала требует выбора соответствующего режима измерения и настройки осциллографа: полосы пропускания, временной развертки и способа захвата данных. Только при правильной адаптации прибора под конкретную форму сигнала можно добиться максимально точного определения амплитуды.

Вопрос-ответ:

Как на осциллографе определить амплитуду синусоидального сигнала?

Для измерения амплитуды синусоидального сигнала нужно измерить разницу между максимальным и минимальным значением сигнала на экране осциллографа. Эти значения можно получить, настроив шкалу по вертикали так, чтобы одна единица сетки соответствовала заданному напряжению. Например, если осциллограф отображает сигнал в виде синусоиды, то амплитудой будет половина размаха этого сигнала, то есть расстояние от центральной линии до максимума сигнала.

Какую роль играет настройка временной базы при измерении амплитуды?

Настройка временной базы важна для того, чтобы сигнал правильно отображался на экране осциллографа. Если временная база слишком малая, сигнал может быть сжат, что затруднит точное измерение амплитуды. Если база слишком велика, то сигнал будет слишком растянутым, и тоже будет трудно увидеть детали. Чтобы корректно измерить амплитуду, нужно подбирать такую временную базу, при которой сигнал будет отображаться в пределах нескольких периодов и его пики будут легко различимы.

Можно ли использовать осциллограф для измерения амплитуды прямоугольного сигнала?

Да, осциллограф идеально подходит для измерения амплитуды прямоугольного сигнала. В этом случае амплитудой будет разница между верхним и нижним уровнями сигнала, которые отображаются на экране устройства. Важно правильно настроить вертикальную шкалу, чтобы сигнал был четко виден, а пиковые значения можно было легко измерить с помощью курсоров или непосредственно по сетке осциллографа.

Как улучшить точность измерения амплитуды на осциллографе?

Для повышения точности измерения амплитуды важно правильно откалибровать осциллограф, а также правильно настроить вертикальную шкалу и временную базу. Использование курсоров или автоматических функций измерения на осциллографе может помочь точно зафиксировать пиковые значения сигнала. Кроме того, важно использовать высококачественные щупы с низким сопротивлением, чтобы минимизировать искажения сигнала.

Что делать, если осциллограф отображает искажения сигнала при измерении амплитуды?

Если осциллограф отображает искажения, важно сначала проверить качество соединений и щупов. Часто искажения возникают из-за плохого контакта или неисправности щупов. Также следует проверить настройки осциллографа: возможно, вертикальная шкала слишком чувствительна или временная база настроена неправильно. Еще одной причиной искажений может быть избыточное использование усилителя на входе устройства. В таком случае лучше уменьшить усиление или настроить фильтрацию сигнала для получения более точного отображения.

Какие факторы могут влиять на точность измерения амплитуды сигнала на осциллографе?

Точность измерения амплитуды сигнала на осциллографе зависит от нескольких факторов. Во-первых, это правильная настройка шкалы вертикали и временной развертки осциллографа. Если шкала вертикали настроена неправильно, это может привести к неточным измерениям. Во-вторых, важно учитывать качество сигнала: искаженные или шумные сигналы могут затруднить точное определение амплитуды. Также влияние может оказывать тип осциллографа, особенно если он не поддерживает необходимые разрешение и частоту выборки для измерений высокочастотных сигналов. Кроме того, не стоит забывать о воздействии внешних факторов, таких как электромагнитные помехи, которые могут исказить результаты измерений.

Как правильно настроить осциллограф для измерения амплитуды сигнала?

Для того чтобы корректно измерить амплитуду сигнала на осциллографе, необходимо начать с правильной настройки вертикальной шкалы. Это позволит адекватно отобразить сигнал в нужных пределах, чтобы избежать его обрезки или слишком малого отображения. Также стоит настроить временную развертку так, чтобы сигнал был представлен достаточно четко, и его форма не искажалась. Важно подобрать нужное разрешение, чтобы осциллограф мог точно зафиксировать изменения амплитуды, особенно если сигнал имеет высокую частоту. Нередко полезно использовать курсоры для точных измерений между максимумами и минимумами сигнала, что позволяет точно определить амплитуду в нужный момент времени.
