Линейный преобразователь служит для преобразования высокоуровневого сигнала с выхода автомагнитолы в низкоуровневый сигнал, подходящий для подключения сабвуфера. Правильный выбор и установка такого устройства позволяют избежать искажений звука и перегрузок усилителя сабвуфера.
При подключении важно учитывать параметры выходного сигнала автомагнитолы: напряжение обычно находится в диапазоне 2–6 В, а сопротивление кабеля должно быть минимальным для сохранения качества сигнала. Линейный преобразователь необходимо подключать непосредственно к выходу динамиков головного устройства, соблюдая полярность и тщательно фиксируя контакты.
Для надёжного подключения используют качественные разъёмы и кабели с сечением не менее 0,75 мм², а длина проводов не должна превышать 3 метра без дополнительного экранирования. Неправильное подключение может привести к появлению шумов и ухудшению воспроизведения низких частот, поэтому последовательность действий и точность соединений играют ключевую роль.
Выбор подходящего линейного преобразователя по параметрам сабвуфера
Основной параметр при подборе линейного преобразователя – входное сопротивление сабвуфера. Оно должно совпадать с выходным сопротивлением источника сигнала, чтобы избежать искажений и потерь мощности. Обычно для автомобильных сабвуферов это значение находится в диапазоне 2–4 Ом.
Второй важный параметр – рабочее напряжение линейного преобразователя. Он должен поддерживать уровень сигнала, который подаётся на сабвуфер, без клиппинга и искажений. Для систем с усилителем стандартной мощности подходят преобразователи с напряжением 5–12 В.
Мощность сабвуфера напрямую влияет на выбор преобразователя. Для моделей с номинальной мощностью до 100 Вт достаточно преобразователя с коэффициентом усиления около 4–6 дБ. Для более мощных сабвуферов, превышающих 200 Вт, рекомендуется использовать преобразователи с регулируемым коэффициентом усиления, чтобы избежать перегрузок и сохранить чистоту звука.
Обратите внимание на тип соединения: линейные преобразователи бывают пассивными и активными. Пассивные подходят для систем с уже усиленным сигналом, активные – для прямого подключения к низкоуровневым выходам магнитолы или ресивера.
Важно учитывать частотный диапазон преобразователя. Для сабвуфера нужен узкополосный частотный отклик, обычно до 200 Гц, чтобы подавлять высокочастотные шумы и обеспечить точную передачу басов.
Выбирайте модели с низким уровнем шума и искажений (THD менее 0.1%), это гарантирует сохранение детализации звучания при подключении линейного преобразователя.
Заключительным критерием станет конструктивное исполнение – надежность контактов и наличие защиты от перегрева и короткого замыкания обеспечат стабильную работу всей акустической системы.
Подготовка проводки и инструментов для подключения преобразователя
Для корректного подключения линейного преобразователя необходимы провода с сечением не менее 1,5 мм² для сигнальных линий и 2,5 мм² для питания. Рекомендуется использовать экранированный кабель с двойной изоляцией для минимизации помех. Длина проводов не должна превышать 3 метров, чтобы избежать потерь сигнала.
Для питания преобразователя нужно обеспечить надежное соединение с аккумулятором через предохранитель на 10-15 А, установленный максимально близко к источнику питания. Это защитит цепь от короткого замыкания и перегрузок.
Из инструментов понадобятся: мультиметр для проверки напряжений и целостности цепей, набор отверток с изолированными ручками, кримпер или плоскогубцы для обжима клемм, а также бокорезы для зачистки проводов. Рекомендуется иметь термоусадочную трубку или изоленту для защиты мест соединений.
Перед монтажом необходимо проверить целостность и маркировку всех кабелей, определить полярность и разъемы. Для оптимальной устойчивости соединений следует использовать качественные клеммы и гильзы с последующим обжатием.
При прокладке проводки избегайте пересечений с силовыми кабелями и двигателем, чтобы минимизировать электромагнитные помехи. При необходимости применяйте кабель-каналы или специальные стяжки для фиксации.
Подключение входных проводов преобразователя к аудиовыходу магнитолы

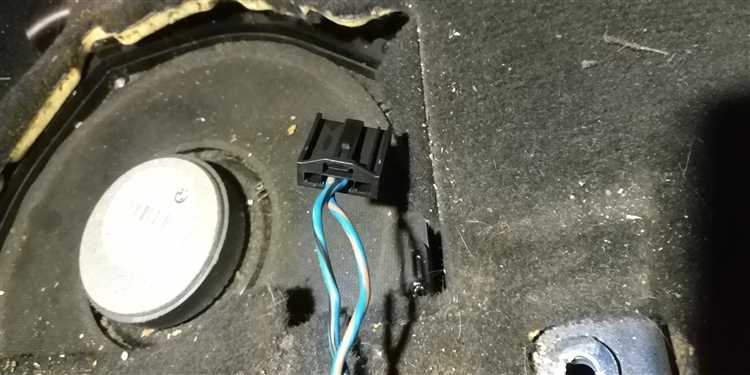

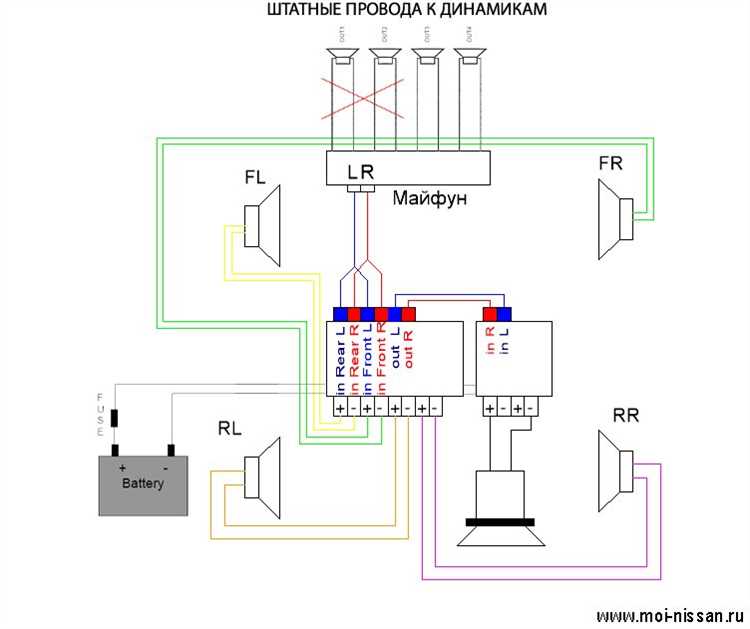

Для подключения линейного преобразователя к штатной магнитоле требуется найти провода, по которым передаётся сигнал на штатные динамики. Обычно используются задние левые и правые каналы. Наиболее часто это пары проводов: серый с чёрной полосой и серый – для одного канала, и белый с чёрной полосой и белый – для другого.
Перед подключением необходимо отключить питание от автомобиля, чтобы избежать короткого замыкания. Затем, при помощи мультиметра или схемы распиновки разъёма магнитолы, определить нужные каналы. Входные провода линейного преобразователя подключаются к тем же проводам, которые идут на динамики, путём параллельного подключения – без разрыва основной линии.
При подключении важно соблюдать полярность: «+» преобразователя соединяется с «+» аудиовыхода магнитолы, а «–» – с «–». Несоблюдение полярности приведёт к искажению звука или нестабильной работе сабвуфера.
Для надёжного контакта рекомендуется использовать пайку или специальные ответвительные зажимы (например, типа Scotchlok). Скрутки, особенно без изоляции, недопустимы. После подключения все соединения изолируются термоусадкой или изолентой, чтобы исключить контакт с массой кузова.
Если магнитола имеет функцию усиления заднего выхода или встроенный усилитель, необходимо установить уровень сигнала преобразователя на минимальное значение перед первым включением, чтобы избежать перегрузки входа усилителя сабвуфера.
Соединение выходных проводов преобразователя с сабвуфером
После подключения входных проводов преобразователя к аудиовыходу магнитолы необходимо правильно соединить его выходные провода с усилителем или активным сабвуфером. Преобразователь обычно оснащён парой линейных выходов – RCA-коннекторами (тюльпанами), обозначенными как L (левый канал) и R (правый канал).

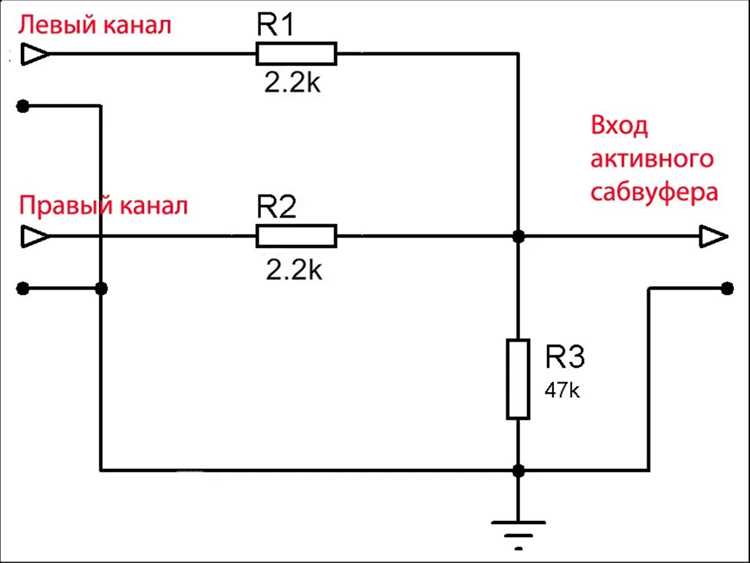

Если используется активный сабвуфер с линейным входом, RCA-кабели подключаются напрямую: левый канал преобразователя к левому входу сабвуфера, правый – к правому. Если сабвуфер имеет только один вход (моно), допускается использование Y-адаптера для объединения каналов. Это обеспечивает равномерное поступление сигнала на вход сабвуфера без потерь по громкости.
При подключении к внешнему усилителю необходимо учитывать конфигурацию входов усилителя. Если усилитель монофонический, подключение производится аналогично – через Y-адаптер. При наличии стереовходов используется стандартная пара RCA-кабелей.
Длина кабелей не должна превышать 5 метров, чтобы избежать потерь качества сигнала. При прокладке проводов следует избегать пересечений с силовыми кабелями, особенно от аккумулятора, чтобы минимизировать наводки и шумы.
Все соединения должны быть надёжно зафиксированы. Некачественные RCA-разъёмы или плохо обжатые штекеры могут вызвать искажения звука или полное отсутствие сигнала. При необходимости допускается использование экранированных кабелей для дополнительной защиты от помех.

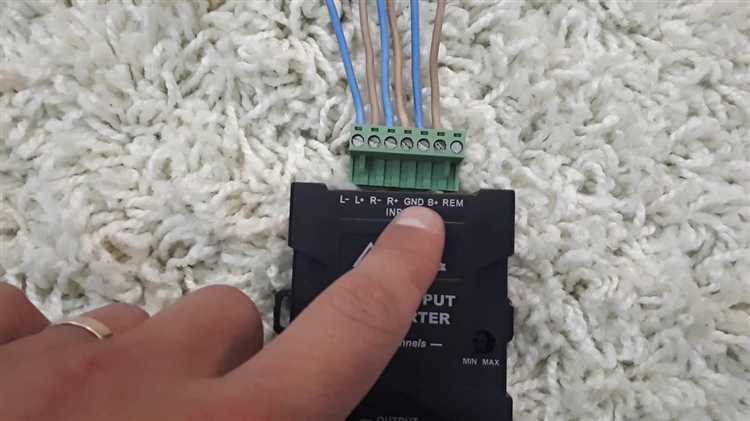

Проверка правильности полярности и надежности соединений
Перед подачей питания необходимо убедиться в соответствии полярности подключённых проводов. На выходе линейного преобразователя и на входе усилителя сабвуфера «+» и «−» должны совпадать. Для проверки достаточно использовать мультиметр в режиме измерения постоянного напряжения. Подключите щупы к выходным проводам преобразователя: красный к предполагаемому плюсу, чёрный к минусу. При правильно определённой полярности прибор покажет положительное значение. Если значение отрицательное – полярность перепутана.
После проверки полярности нужно оценить качество соединений. Все контакты должны быть зафиксированы без люфтов и не иметь окислов. Скрутки исключаются – предпочтительнее использовать пайку или клеммы. Особенно важно проверить места подключения к корпусу автомобиля, если использовано заземление через кузов. Металл должен быть очищен до блеска, а точка крепления надёжно затянута болтом.
Для дополнительной проверки подайте на преобразователь сигнал с магнитолы и измерьте выходное напряжение при помощи мультиметра. Значение должно увеличиваться пропорционально уровню громкости на головном устройстве. Если изменений нет – проверьте надёжность соединений и целостность сигнальных проводов.
Тестирование работы сабвуфера после установки преобразователя
После подключения линейного преобразователя необходимо провести проверку корректности работы сабвуфера. Это позволяет убедиться в правильной настройке уровней сигнала, отсутствии искажений и наличии всех соединений.
- Включите головное устройство и выберите трек с выраженными низкими частотами.
- Проверьте, активен ли сабвуфер. При подаче сигнала он должен воспроизводить бас без хрипов, задержек и провалов.
- Оцените баланс между основными динамиками и сабвуфером. При правильной настройке низкие частоты не должны перекрывать остальной диапазон.
- Регулятор уровня на преобразователе (если он имеется) установите в минимальное положение, затем постепенно увеличивайте громкость до достижения оптимального уровня без перегрузки.
- Проверьте отсутствие шума в паузах. Посторонние звуки могут указывать на плохую массу или паразитные наводки.
Если используется усилитель, убедитесь, что он получает стабильный сигнал на вход и не уходит в защиту при увеличении громкости. При необходимости выполните дополнительную настройку чувствительности входов усилителя.
В случае нестабильной работы проверьте:
- надежность контактов на всех соединениях, особенно на массе и питании усилителя,
- соответствие полярности фаз сабвуфера и основного сигнала,
- уровень линейного сигнала с преобразователя – он не должен быть завышен или занижен.
Завершающий этап – тестирование в движении. Это позволяет оценить, как сабвуфер работает при различных условиях шума и вибрации.
Вопрос-ответ:
Можно ли подключить линейный преобразователь напрямую к задним колонкам, если в магнитоле нет RCA-выходов?
Да, именно так линейный преобразователь и применяется. Он предназначен для подключения к высокоуровневым выходам, то есть к проводам, идущим на динамики. Обычно задействуют провода задних колонок, так как именно по ним подаётся сигнал с низкими и средними частотами, подходящий для сабвуфера. Подключение выполняется параллельно — звук при этом продолжает поступать и на сами динамики.
Обязательно ли подключать преобразователь к обоим каналам или можно только к одному?
Лучше подключать оба канала — левый и правый. Это позволит преобразователю корректно сформировать стереосигнал, который затем будет преобразован в моносигнал для сабвуфера. Если использовать только один канал, возможны искажения по громкости или недостаточная амплитуда сигнала, что скажется на звучании. Некоторые преобразователи поддерживают моно-режим, но даже в этом случае два входа обеспечивают более стабильную работу.
Какой провод использовать для соединения линейного преобразователя с сабвуфером?
Для подключения преобразователя к сабвуферу применяются стандартные RCA-кабели. Выбор зависит от длины соединения и качества кабеля. Лучше избегать тонких проводов с плохим экранированием, особенно если прокладка проходит рядом с питающими жилами — возможны наводки. Оптимальный вариант — экранированный RCA-кабель с сечением не менее 0,3 мм² и длиной с запасом, чтобы избежать натяжения.
Нужно ли подавать питание на линейный преобразователь или он работает без него?
Зависит от модели. Некоторые преобразователи не требуют отдельного питания — они работают пассивно и преобразуют сигнал напрямую. Однако если устройство поддерживает функцию автоматического включения или усиления сигнала, то ему требуется питание. В этом случае необходимо подключить плюсовой провод к цепи зажигания или ACC, минус — на корпус. Информация о питании обычно указана в инструкции к преобразователю.
После установки преобразователя сабвуфер включается, но звук слишком слабый. Что можно проверить?
Причины могут быть разными. Сначала проверьте, правильно ли подключены входы преобразователя — возможна ошибка в полярности или слабый уровень сигнала. Затем проверьте настройки уровня на самом преобразователе (если они есть) и на усилителе. Также стоит убедиться, что сабвуфер получает стабильное питание и заземление. Если всё подключено корректно, возможно, требуется использовать преобразователь с регулируемым выходом или предусилителем.
