Как просунуть провода в дверь ваз 2114

Заводская электропроводка ВАЗ 2114 не предусматривает подключения дополнительных компонентов в дверях, таких как электростеклоподъёмники, динамики или светодиодная подсветка. Для установки этих элементов необходимо самостоятельно проложить проводку через технологические отверстия в кузове и дверях. Эта задача требует точного подхода и понимания конструкции автомобиля.

Проём между стойкой кузова и дверью имеет резиновый гофрорукав, через который уже проложены штатные провода. Он ограниченного диаметра, и если добавлять новые кабели, важно учитывать их сечение и гибкость. Оптимально использовать многожильный медный провод сечением 0,75–1 мм² для аудиолиний и 1,0–1,5 мм² для силовых цепей, таких как стеклоподъёмники.

Чтобы протянуть провода, потребуется частично снять обшивку двери и центральную стойку, а также использовать протяжку – можно изготовить её из жилы кабеля ПВС или жёсткой проволоки длиной не менее 60 см. Предварительно стоит продумать количество и назначение проводов, чтобы избежать повторного демонтажа в будущем. Каждый провод следует промаркировать и проложить в гофре, чтобы защитить от перетирания в подвижных узлах.

Установку желательно начинать с прокладки кабелей от салона через стойку кузова и гофру внутрь двери, при этом контролируя свободный ход пучка в местах сгиба. После завершения прокладки рекомендуется провести тест мультиметром на целостность соединений, а также убедиться, что при открытии и закрытии двери нет натяжения проводов.

Подготовка инструментов и демонтаж обшивки двери

Перед началом работ потребуется минимальный набор инструментов: крестообразная отвертка, пластиковый съемник обшивки, острый нож или скальпель, тонкие плоскогубцы и фонарик. Для защиты пластиковых элементов желательно использовать тканевые прокладки под инструмент при снятии фиксаторов.

Сначала необходимо отсоединить минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Далее откручиваются саморезы крепления обшивки: один расположен в ручке двери, второй – под декоративной заглушкой возле ручки открытия. Остальные фиксаторы – пластиковые клипсы по периметру карты двери.

Используя съемник или плоский инструмент, аккуратно подденьте обшивку снизу, затем равномерно перемещайтесь по периметру, освобождая каждую клипсу. Резкие движения могут повредить пластиковые защелки. После отсоединения клипс обшивка удерживается только на направляющих – потяните вверх, чтобы полностью снять панель.

При наличии электростеклоподъемников или динамиков перед снятием обшивки необходимо отключить разъемы питания. Разъемы фиксируются защелками, которые нужно отжать тонкой отверткой или ногтем. Провода запоминайте или фотографируйте – это облегчит обратную сборку.

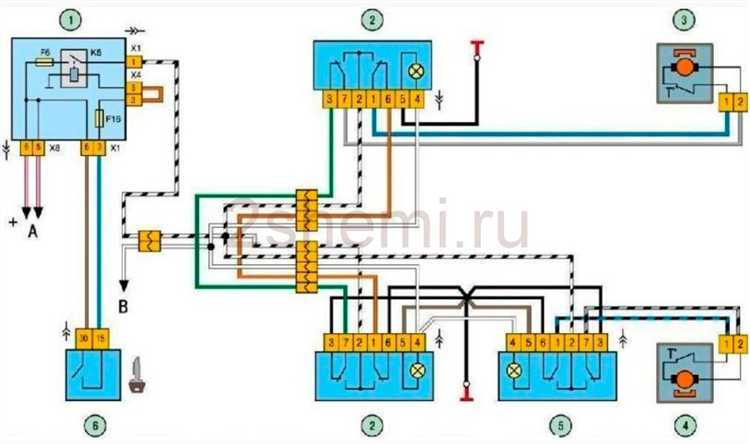

Выбор подходящего сечения и типа провода для двери

Для подключения динамиков, стеклоподъёмников, подсветки и центрального замка через дверной жгут ВАЗ 2114 важно правильно подобрать провод по сечению и типу изоляции. Недостаточное сечение приведёт к нагреву и падению напряжения, а некачественная изоляция – к короткому замыканию в подвижных местах.

Оптимальное сечение жилы зависит от нагрузки. Для акустической системы мощностью до 50 Вт на канал подойдёт медный многожильный провод сечением 1.0 мм². Для стеклоподъёмников и электрозамков рекомендуется использовать провода от 1.5 до 2.5 мм², учитывая пусковые токи. Подсветка дверей и сигнализация могут быть подключены через провод сечением 0.5–0.75 мм², если длина не превышает одного метра и отсутствует значительная токовая нагрузка.

Провода должны быть гибкими (маркировка ПВ3, КГ или аналогичные), с многожильной медной жилой. Жесткие одножильные варианты (ПВ1) не допускаются из-за повышенной ломкости при постоянном изгибе в дверных петлях. Допустимое напряжение изоляции – не ниже 250 В. Устойчивость к перепадам температуры и истиранию – обязательна, особенно в месте прохода между кузовом и дверью.

При выборе обращайте внимание на двойную или силиконовую изоляцию. Такие провода дольше сохраняют целостность в условиях трения и сжатия. Для удобства монтажа желательно использовать разноцветные жилы – это упрощает идентификацию при подключении и последующем обслуживании.

Создание безопасного канала прокладки через гофру

Для защиты проводки от повреждений при движении двери необходимо использовать гибкую резиновую или пластиковую гофру с наружным диаметром не менее 10 мм. Такой размер обеспечивает достаточное внутреннее пространство для укладки нескольких проводов без перегибов и натяжения.

Перед установкой гофры нужно подготовить отверстия в кузове и двери. Если заводские отверстия отсутствуют, просверливаются новые диаметром 13–14 мм, строго напротив друг друга, чтобы избежать перекоса. Кромки обрабатываются напильником и обезжириваются, после чего на них обязательно надеваются резиновые уплотнительные втулки.

Гофру рекомендуется закреплять в отверстиях с помощью резиновых втулок или герметика, чтобы исключить попадание влаги и пыли. При выборе герметика предпочтение отдаётся полиуретановым составам, устойчивым к вибрации и температурным перепадам.

Провода протягиваются внутри гофры при помощи жёсткой протяжки – например, отрезка жёсткой медной жилы или пластиковой стяжки. Пучок должен свободно двигаться внутри гофры без усилия. Запрещено стягивать провода внутри гофры изолентой по всей длине – только в начале и конце пучка, чтобы избежать перегрева при нагрузке.

С внешней стороны гофра не должна перегибаться при полном открытии двери. Это проверяется путём пробного открытия двери на максимальный угол. При натяжении или скручивании гофру следует укоротить или сместить точку входа ближе к шарниру двери.

Для увеличения ресурса защиты и предотвращения трения о металл внутри гофры дополнительно прокладывается тефлоновая трубка, особенно при использовании многожильных проводов с тонкой изоляцией.

Проход провода через стойку и внутрь салона

Для прокладки провода от двери в салон необходимо обеспечить надёжный и защищённый канал через переднюю стойку кузова. В ВАЗ 2114 предусмотрено заводское технологическое отверстие в основании стойки, закрытое заглушкой – оно подходит для этой цели.

Перед началом работ отключи клемму аккумулятора. Демонтируй нижнюю часть пластиковой облицовки стойки, открутив саморезы под резиновым уплотнителем. Убери заглушку – за ней откроется доступ к пространству между кузовом и полостью салона.

• Для ввода провода в стойку используй резиновую гофру длиной не менее 25 см – она защитит кабель от повреждений при вибрации.
• Если отверстие слишком узкое, аккуратно рассверли его до нужного диаметра, но избегай задевания кузовных усилителей.
• Провода заводи внутрь через гофру, предварительно протянув их с помощью жёсткой стальной проволоки или монтажного зонда.

Для ввода внутрь салона рекомендуется использовать переход через заводскую резиновую втулку, расположенную под приборной панелью, рядом с педальным узлом. Если такой возможности нет, можно выполнить дополнительное отверстие в моторном щите, соблюдая следующие условия:

1. Выбирать участок вне зоны штатной электропроводки и рулевого вала.
2. После сверления обработать кромки антикором и установить резиновый уплотнитель или втулку.
3. Провод прокладывать с запасом по длине, чтобы избежать натяжения при открывании двери.

После завершения прокладки провода через стойку и в салон, обязательно зафиксируй кабель пластиковыми хомутами на расстоянии 10–15 см друг от друга, исключая соприкосновение с острыми кромками и движущимися элементами.

Фиксация провода внутри двери и защита от перетирания

Провод внутри двери ВАЗ 2114 необходимо проложить с учётом подвижных элементов – стеклоподъёмника, тяг замков и рычагов. Основная задача – исключить соприкосновение провода с острыми кромками и подвижными частями механизма.

Для фиксации используйте пластиковые клипсы с самоклеящейся основой или винтовым креплением. Оптимальный диаметр отверстия под клипсу – 5 мм, расстояние между точками крепления – не более 20 см. Провод должен быть свободно закреплён, без натяжения и провисания.

В местах возможного трения необходимо использовать защитную ПВХ-трубку или термоусадочную оболочку. Допустимо также применение гофрированной трубки малого диаметра (до 10 мм) с нейлоновыми стяжками для фиксации её на кузове и внутри двери.

Особое внимание уделите месту входа провода в подвижную часть двери. Здесь используется резиновая гофра, соединённая с корпусом через заводской разъём или самостоятельно просверленное отверстие. Для герметизации отверстия рекомендуется применить резиновый уплотнитель или силикон.

После укладки обязательно проверьте ход стекла и работу замков на предмет задевания провода. При любом контакте необходимо изменить траекторию прокладки, даже если потребуется сместить уже закреплённый участок.

Подключение проводов и проверка работоспособности цепи

Перед подключением проводов убедитесь в правильности маркировки и соответствии с электросхемой ВАЗ 2114. Рекомендуется использовать разъёмы заводского образца или надежно заизолированные пайкой соединения с термоусадкой для предотвращения коррозии и плохого контакта.

Подключение начинайте с подсоединения массы на кузов, используя штатные точки крепления с зачисткой и обезжириванием контактов. После массы переходите к плюсовым проводам, проверяя их целостность и отсутствие повреждений. Особое внимание уделите проводам питания электростеклоподъемников, зеркал и динамиков, если они прокладываются вместе.

Для проверки работоспособности цепи используйте мультиметр в режиме измерения напряжения и сопротивления. При подключённом питании измерьте напряжение на каждом контакте – значение должно быть в пределах 12–14 В при работающем двигателе. В режиме проверки сопротивления убедитесь в отсутствии обрывов и коротких замыканий, сопротивление на участке не должно превышать 0,2 Ом.

Важный этап – тестирование работы узлов двери: электростеклоподъемника, центрального замка, подсветки и динамика. Активируйте каждый элемент, наблюдая за его реакцией и измеряя ток нагрузки мультиметром. Ток должен соответствовать техническим характеристикам устройств, указанным в документации.

После проверки основного функционала проверьте защиту цепи – целостность предохранителей и корректную работу реле. При наличии ошибок или сбоев выявляйте проблемные участки путем последовательного отключения и повторного подключения отдельных проводов.

Таблица проверок подключения проводов:

Завершая подключение, аккуратно уложите провода внутри двери, избегая контакта с подвижными механизмами, и повторно проверьте работу всех систем перед сборкой обшивки.

Вопрос-ответ:

Как правильно выбрать провод для прокладки в дверь ВАЗ 2114, чтобы избежать перегрева и перетирания?

Для прокладки в дверь ВАЗ 2114 стоит использовать провод с медными жилами сечением не менее 0,5 мм², желательно в гибкой изоляции. Медные провода лучше проводят ток и устойчивы к частым изгибам, что важно для движения двери. Кроме того, лучше применять провода с двойной изоляцией или специальной защитной оболочкой, чтобы снизить риск перетирания об острые края и вибрации.

Какие инструменты и материалы понадобятся для прокладки проводки в дверь автомобиля?

Для выполнения работы потребуются: набор отверток, пассатижи, нож или стриппер для зачистки проводов, изолента или термоусадочные трубки для защиты соединений, пластиковые хомуты для крепления, а также специальная гофра или трубка для прокладки кабеля внутри двери. Наличие мультиметра поможет проверить работоспособность цепи после монтажа.

Как организовать проход провода через стойку двери, чтобы избежать повреждений при открывании и закрывании?

Проход провода через стойку выполняется через резиновую гофру, которая защищает провод от перетирания. Гофру устанавливают между кузовом и дверью, фиксируя так, чтобы провод внутри неё не натягивался и не имел лишних перегибов. Важно убедиться, что провод не зажат и имеет небольшой запас длины для свободного движения двери, иначе он быстро износится.

Какие особенности следует учитывать при демонтаже обшивки двери для прокладки проводов?

При снятии обшивки важно аккуратно отсоединять все крепления и разъемы, чтобы не повредить пластиковые клипсы и электрические контакты. Лучше работать при выключенном аккумуляторе, чтобы избежать короткого замыкания. Также стоит избегать излишнего натяжения проводов и повреждений изоляции во время снятия и установки обшивки.

Как проверить работоспособность проводки после прокладки в дверь ВАЗ 2114?

После прокладки и подключения проводов проверяют работу всех элементов, к которым идет кабель — например, стеклоподъемников, динамиков или подсветки. Для этого включают соответствующие функции и смотрят на стабильность работы. Если устройство не работает, проверяют целостность цепи мультиметром, обращая внимание на качество соединений и отсутствие замыканий. Только после успешной проверки можно закреплять обшивку двери на место.
