Как рассчитать ток конденсатора согласно ад

При проектировании систем с импульсной нагрузкой особое внимание уделяется расчёту тока, проходящего через конденсаторы. Согласно требованиям Ад, необходимо учитывать не только номинальные параметры ёмкости, но и предельные токовые характеристики с учётом режимов работы схемы. Основной задачей становится определение амплитуды и формы тока в условиях повторяющихся циклов заряда и разряда, особенно при работе в диапазоне частот выше 10 кГц.

Для расчёта тока следует использовать производную от напряжения по времени: I_C = C × (dU/dt). Однако в практике проектирования важно учитывать и резонансные явления, возникающие в цепях с высокочастотными пульсациями. Требования Ад предписывают учитывать действующее значение тока, определяемое как интеграл квадрата мгновенного тока по периоду. Это значение напрямую влияет на допустимую температуру нагрева и выбор типа диэлектрика.

Критически важными являются условия, при которых ток превышает 2–3 А на одну микрофараду ёмкости при работе в импульсном режиме. При превышении этих порогов рекомендуется использовать плёночные или керамические конденсаторы с повышенным коэффициентом рассеяния. Также учитывается параметр ESR – эквивалентное последовательное сопротивление, которое ограничивает пиковый ток и определяет уровень внутренних потерь.

Расчёт тока по требованиям Ад невозможен без оценки фронтов напряжения и длительности импульса. Например, при фронте в 50 нс и амплитуде 100 В, ток на конденсаторе ёмкостью 1 мкФ может достигать 2 А. Для таких условий необходимо использовать компоненты, сертифицированные по категории X7R или NP0 с допустимым током более 5 А. В противном случае возможно разрушение структуры конденсатора или его выход из строя по тепловому механизму.

Определение параметров конденсатора для расчёта тока

Для точного расчёта тока через конденсатор по требованиям Ад необходимо заранее определить ключевые параметры, влияющие на амплитуду и характер тока в цепи. Пренебрежение хотя бы одним из них приводит к ошибкам в проектировании цепей импульсной нагрузки и систем с динамическим распределением энергии.

• Номинальная ёмкость (C) – основной параметр, от которого напрямую зависит ток через конденсатор при заданной скорости изменения напряжения. Определяется по формуле I = C × (dU/dt), где dU/dt – скорость изменения напряжения во времени. Значение ёмкости должно быть указано в микрофарадах (мкФ) или нанофарадах (нФ) в зависимости от контекста применения.
• Максимальное рабочее напряжение (U_max) – используется при расчёте предельных режимов, особенно в импульсных и пульсирующих нагрузках. При превышении U_max возможен пробой диэлектрика, что необходимо учитывать при анализе переходных процессов.
• Эквивалентное последовательное сопротивление (ESR) – критично при расчёте тепловых потерь и пиков тока в конденсаторе. Чем ниже ESR, тем выше допустимый импульсный ток. Параметр измеряется в Ом и указывается в паспорте изделия. Его влияние особенно важно при работе с ВЧ и резонансными цепями.
• Температурная стабильность – изменение ёмкости в зависимости от температуры может достигать ±20% в зависимости от типа диэлектрика. Рекомендуется использовать типы с предсказуемыми температурными коэффициентами (например, C0G/NP0) в ответственных схемах.
• Допустимый ток заряда/разряда – ограничивает скорость изменения напряжения (dU/dt). Обычно указывается производителем в виде максимального импульсного тока, который нельзя превышать даже кратковременно. Несоблюдение приводит к деградации или разрушению внутренней структуры конденсатора.

Перед началом расчётов необходимо свериться с технической документацией на конкретную модель конденсатора, особенно в части ESR и допустимого импульсного тока. Важно использовать значения, полученные при реальных рабочих условиях, а не усреднённые или номинальные данные.

Выбор метода расчёта тока в зависимости от типа цепи

Методика расчёта тока конденсатора напрямую зависит от характера цепи: постоянного, переменного или импульсного тока. В цепях постоянного тока расчёт выполняется только на этапе переходных процессов. При этом учитываются параметры RC или RLC-цепей, и ток определяется как производная заряда: I = C·(dU/dt), где dU/dt – скорость изменения напряжения на конденсаторе во времени. После завершения переходного процесса ток стремится к нулю.

Для цепей с синусоидальным переменным током применяется расчёт тока по реактивному сопротивлению: I = U·ωC, где ω = 2πf – круговая частота, f – частота сигнала, C – ёмкость. Конденсаторный ток опережает напряжение на 90°, и этот фазовый сдвиг критичен при синхронизации с другими элементами схемы, особенно в фильтрах и корректорах коэффициента мощности.

В импульсных цепях, особенно с прямоугольными или экспоненциальными формами сигнала, расчёт производится на основе анализа фронтов сигнала. Важны параметры длительности импульса, его амплитуды и крутизны фронтов. Чем круче фронт, тем выше ток заряда: I ≈ C·ΔU/Δt. Такой подход необходим при проектировании импульсных источников питания и драйверов нагрузки.

В цепях с ШИМ-сигналами расчёт требует оценки эквивалентного тока в течение одного периода модуляции. Учитываются как мгновенные значения тока, так и эффективное значение, влияющее на тепловую нагрузку. Ошибка в выборе метода расчёта приводит к заниженной оценке тока, перегреву и разрушению конденсатора.

Таким образом, для корректного расчёта тока необходимо точно определить тип сигнала, его временные характеристики и форму. Использование универсальных подходов без учёта особенностей цепи приводит к существенным отклонениям от реальных значений.

Применение уравнения тока конденсатора в переменном токе

Для расчёта тока, проходящего через конденсатор в цепях переменного тока, используется основное дифференциальное уравнение:

I(t) = C · dU(t)/dt,

где I(t) – мгновенное значение тока, C – ёмкость в фарадах, U(t) – напряжение на конденсаторе как функция времени.

В случае синусоидального сигнала напряжения U(t) = U_m · sin(ωt), производная по времени даёт выражение:

I(t) = ωC · U_m · cos(ωt).

Максимальное значение тока:

I_m = ωC · U_m,

где ω = 2πf – круговая частота, f – частота сигнала в герцах.

• При частоте 50 Гц и ёмкости 10 мкФ максимальный ток при напряжении 230 В составит:
  I_m = 2π·50·10⁻⁵·230 ≈ 0,72 А
• Чем выше частота, тем выше ток. Это критично при проектировании фильтров и компенсаторов реактивной мощности.
• При прямоугольных сигналах рост тока резкий из-за мгновенного скачка напряжения, что требует оценки допустимого импульсного тока конденсатора.

При расчётах важно учитывать форму сигнала. Для несинусоидальных напряжений следует применять численное дифференцирование или метод Фурье для оценки спектра составляющих и расчёта тока для каждой гармоники:

1. Разложить напряжение по рядам Фурье.
2. Для каждой гармоники рассчитать ток по формуле I_n = ω_n · C · U_n.
3. Просуммировать амплитуды токов (в rms-значении) с учётом фазы.

Нагрузочная способность цепи должна проверяться с учётом полной величины тока, а не только первой гармоники. Это особенно важно при использовании конденсаторов в сетях с насыщенной гармониками нагрузкой (например, при питании от ИБП или преобразователей).

Расчёт тока при заряде и разряде конденсатора во временной области

Ток через конденсатор при зарядке и разрядке определяется временной производной напряжения по формуле i(t) = C · (du(t)/dt), где i(t) – мгновенное значение тока, C – ёмкость в фарадах, u(t) – напряжение на обкладках в функции времени. Для расчётов важно учитывать конкретную форму зависимости напряжения от времени.

При зарядке конденсатора от источника постоянного напряжения через резистор R напряжение на его обкладках изменяется по закону u(t) = U₀(1 — e^−t/RC). Подставляя в уравнение тока, получаем: i(t) = (U₀/R) · e^−t/RC. Максимальное значение тока наблюдается в момент t = 0 и равно U₀/R.

При разрядке предварительно заряженного конденсатора через сопротивление R, напряжение убывает по экспоненте: u(t) = U₀ · e^−t/RC. Тогда ток: i(t) = −(U₀/R) · e^−t/RC. Отрицательный знак указывает на направление тока, противоположное направлению при зарядке.

В обоих случаях характер изменения тока определяется постоянной времени цепи τ = RC. При выборе компонентов необходимо обеспечить, чтобы максимальный ток i(0) = U₀/R не превышал допустимых значений по требованиям Ад. Это требует предварительной оценки импульсной перегрузочной способности элементов цепи и ограничения стартового тока при зарядке путём увеличения R или применения токоограничивающих схем.

Для численного моделирования во временной области рекомендуется использовать симуляторы (например, LTspice), которые позволяют точно учитывать переходные процессы, нелинейности и влияние паразитных параметров. Это особенно важно при работе с конденсаторами большой ёмкости или при высоких напряжениях, где даже кратковременные импульсы тока могут превышать рабочие допуски.

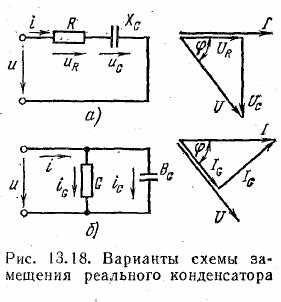

Учет фазового сдвига и частоты при расчёте тока

При анализе переменных токов в конденсаторных цепях особое значение имеет фазовый сдвиг между током и напряжением. Для идеального конденсатора ток опережает напряжение на угол π/2 (90°), что следует из выражения: I(t) = C · dU(t)/dt. Однако в реальных условиях, при наличии сопротивлений и индуктивностей, фазовый угол изменяется, и это необходимо учитывать при точном расчёте тока.

В условиях синусоидального сигнала напряжения U(t) = U_m · sin(ωt + φ_u), ток в идеальном конденсаторе описывается как I(t) = ωCU_m · cos(ωt + φ_u), где ω = 2πf – круговая частота, а f – частота сигнала. Таким образом, амплитуда тока прямо пропорциональна частоте. При увеличении частоты в 10 раз ток возрастает также в 10 раз при прочих равных условиях.

Если присутствуют дополнительные элементы, например, активные или индуктивные сопротивления, ток может иметь форму I(t) = I_m · sin(ωt + φ_i), где φ_i ≠ φ_u + π/2. Для оценки фазового сдвига используется комплексный метод: ток и напряжение рассматриваются как комплексные амплитуды, а импеданс конденсатора записывается как Z_C = 1 / (jωC).

Точный расчёт тока требует определения полного комплексного импеданса цепи с учётом всех элементов. После этого ток вычисляется по закону Ома в комплексной форме: I = U / Z_экв. Угловая часть комплексного результата и даёт искомый фазовый сдвиг тока относительно напряжения.

Для инженерных расчётов важно помнить: при частотах ниже 1 кГц влияние ёмкости на ток ограничено, тогда как при частотах выше 10 кГц емкостной ток может достигать значений, критичных для изоляции и потерь. Следует использовать частотные характеристики конденсатора, указанные в технической документации, и учитывать паразитную индуктивность, способную изменить фазовую картину на высоких частотах.

Проверка соответствия расчётного тока требованиям нормативного документа Ад

Для подтверждения соответствия расчётного тока конденсатора требованиям нормативного документа Ад необходимо выполнить сравнительный анализ с установленными предельными значениями. Согласно разделу 4.3 документа Ад, максимально допустимый ток конденсатора определяется исходя из номинального напряжения и допустимой температуры нагрева обкладок.

Расчётный ток, полученный на основании формулы I = C × dU/dt или в частотной области I = 2πfCU, должен не превышать указанных в приложении В значений. Важно учитывать поправочные коэффициенты на рабочую частоту сети, а также фазовый сдвиг между током и напряжением, влияющий на амплитуду тока.

Для проверки соответствия проводится сверка по следующим параметрам:

При несоответствии расчётного тока нормативным ограничениям требуется пересмотр параметров конденсатора: увеличение номинальной ёмкости при сохранении допустимого тока или применение устройства с улучшенными тепловыми характеристиками. В случае превышения допустимого тока следует также оценить влияние на срок службы и риск отказа оборудования.

Регулярный контроль и верификация расчётных значений обязательны при изменении эксплуатационных условий и параметров питающей сети, что гарантирует стабильность и безопасность работы конденсаторов согласно требованиям Ад.

Вопрос-ответ:

Как правильно определить ёмкость конденсатора для расчёта тока по требованиям Ад?

Ёмкость конденсатора выбирается на основании его технических характеристик и условий эксплуатации, указанных в нормативных документах Ад. В расчетах следует использовать номинальное значение ёмкости, указанное производителем, с учётом допусков и поправок на температуру и частоту. Важно учитывать реальную рабочую ёмкость, особенно если конденсатор используется в цепях с переменным током, поскольку параметры могут незначительно отличаться от паспортных при разных режимах работы.

Какие параметры сети необходимо учитывать при расчёте тока конденсатора согласно Ад?

При расчёте нужно учитывать напряжение сети, частоту переменного тока и фазовый сдвиг между напряжением и током. В нормативных документах Ад подчеркивается, что любые отклонения от номинальных значений (например, повышение частоты или напряжения) влияют на величину тока через конденсатор. Также необходимо учесть параметры фильтрующих или компенсирующих устройств, если конденсатор включён в состав сложных электрических цепей.

Как проверить соответствие расчётного тока конденсатора нормативным требованиям Ад?

Проверка проводится путем сопоставления рассчитанного значения тока с установленными предельными значениями, указанными в документах Ад. Обычно это максимальный ток, при котором обеспечивается надежная работа конденсатора без перегрева и преждевременного износа. Если расчётный ток превышает норматив, необходимо пересмотреть параметры схемы или выбрать конденсатор с более высоким номиналом или улучшенными характеристиками, чтобы обеспечить безопасность и долговечность работы.

Можно ли использовать упрощённые формулы для расчёта тока конденсатора в сложных электрических сетях по Ад?

В документах Ад допускается применение упрощённых расчётов при условии, что параметры сети и нагрузки близки к стандартным или типовым. Однако для сложных систем с нелинейными нагрузками, изменяющимися режимами работы или высокими гармоническими искажениями рекомендуется использовать более точные методы, учитывающие фазовые сдвиги, частотные особенности и динамические процессы. Это позволяет избежать ошибок в определении тока и повысить надёжность электрической системы.
