Камера заднего вида – устройство с постоянным или периодическим энергопотреблением, напрямую влияющим на электросистему автомобиля. В среднем такие камеры потребляют от 100 до 250 мА при напряжении 12 В, что соответствует мощности от 1,2 до 3 Вт. Несмотря на кажущуюся незначительность, это значение может иметь значение при длительном простое с включённой камерой или в случае использования нескольких энергоёмких аксессуаров одновременно.
Камеры, подключенные к плафону заднего хода, активируются только при включении задней передачи. Их энергопотребление кратковременно и не оказывает серьёзной нагрузки на аккумулятор. Однако некоторые модели устанавливаются с постоянным питанием – для работы с видеорегистратором или парктроником – и могут разряжать батарею при длительной стоянке, особенно в холодное время года.
При выборе камеры заднего вида стоит учитывать не только угол обзора и разрешение, но и номинальный ток потребления в активном режиме. Устройства с ИК-подсветкой или функцией ночного видения, как правило, расходуют больше. Важно также проверить, предусмотрена ли у камеры функция автоматического отключения при простое – это поможет снизить энергозатраты.
Рекомендовано подключать камеру через реле или использовать блоки задержки отключения, если требуется питание после выключения зажигания. Это позволяет избежать избыточной нагрузки на аккумулятор и сохранить функциональность системы при выключенном двигателе.
Сколько ватт потребляет стандартная камера заднего вида при включении
Большинство штатных камер заднего вида потребляют от 0,8 до 3 Вт в рабочем режиме. Конкретное значение зависит от конструкции, разрешения, типа сенсора и наличия инфракрасной подсветки. Камеры без ИК-подсветки, работающие от 12 В, обычно потребляют около 70–150 мА, что эквивалентно 0,84–1,8 Вт.
При включении камера не требует дополнительного пускового тока, как, например, электродвигатели. Пиковая нагрузка, если и возникает, то кратковременная и не превышает номинального значения более чем на 5–10%. Поэтому при проектировании схемы питания можно ориентироваться на среднюю мощность, указанную в технической документации.
Для камер с ИК-подсветкой мощность возрастает до 2,5–3 Вт, особенно в ночном режиме. В условиях слабой освещённости система активирует инфракрасные диоды, каждый из которых может потреблять до 100 мА. Общая сила тока в этом случае достигает 200–250 мА, что соответствует 2,4–3 Вт.
Если камера интегрирована в мультимедийную систему автомобиля, её энергопотребление также зависит от режима работы монитора и блоков обработки сигнала. Однако сама камера, как правило, остаётся низкопотребляющим устройством и не оказывает значительной нагрузки на электросистему автомобиля.
Как меняется энергопотребление камеры в зависимости от типа дисплея
Энергопотребление камеры заднего вида напрямую зависит от характеристик дисплея, к которому она подключена. Наибольшее влияние оказывает тип экрана, яркость и размер диагонали. Камера сама по себе потребляет от 100 до 300 мА при напряжении 12 В (примерно 1,2–3,6 Вт), однако общее энергопотребление системы возрастает за счёт дисплея, особенно при использовании мультимедийных головных устройств.
Наиболее экономичным вариантом являются автономные мониторы с TFT-экранами размером до 4,3 дюйма – их энергопотребление составляет 2–3 Вт. Более современные IPS-дисплеи с диагональю 7 дюймов могут потреблять от 6 до 10 Вт в зависимости от яркости и разрешения. На встроенных в зеркало дисплеях потребление не превышает 4 Вт, что делает их сбалансированным вариантом для сохранения энергии.
Подключение камеры к штатной мультимедийной системе автомобиля увеличивает суммарную нагрузку на электросеть. Современные головные устройства с сенсорными дисплеями от 8 дюймов и выше потребляют 10–20 Вт в активном режиме. При этом камера остаётся незначительным источником потребления, но её работа запускает более энергоёмкие компоненты системы.
Для снижения энергозатрат рекомендуется использовать отдельный дисплей с малым энергопотреблением либо настраивать автоматическое отключение мультимедийной системы сразу после завершения движения задним ходом. Также стоит обращать внимание на энергоэффективность выбранного дисплея и возможность регулировки яркости вручную или автоматически.

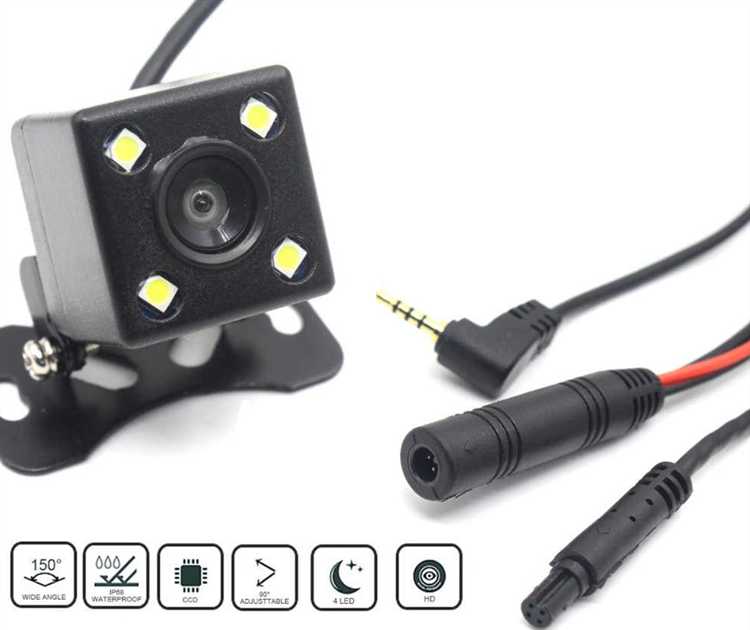

Влияние инфракрасной подсветки на общее энергопотребление
Инфракрасная (ИК) подсветка, встроенная в камеры заднего вида, активируется автоматически при недостаточном освещении. При включении подсветки энергопотребление камеры возрастает в среднем на 0,5–1,5 Вт в зависимости от количества светодиодов и схемы их питания. Например, камера с 4 ИК-светодиодами обычно потребляет дополнительно около 1 Вт, тогда как система с 8 и более мощными диодами может превысить 2 Вт суммарного потребления.
ИК-подсветка работает в непрерывном режиме в темное время суток, что увеличивает общее потребление энергии при парковке или движении задним ходом в ночных условиях. При расчете энергозатрат стоит учитывать, что сама камера без подсветки потребляет в пределах 0,8–1,2 Вт, а с активной ИК-подсветкой – до 3 Вт в пиковых режимах.
Для снижения энергозатрат рекомендуется выбирать камеры с датчиком освещённости, который точно регулирует включение ИК-подсветки только при необходимости. Также стоит избегать моделей с постоянным включением ИК-диодов – это не только увеличивает расход, но и снижает срок службы элементов питания в системах с автономным питанием.
Оптимальным решением для энергоэффективной работы являются камеры с регулировкой мощности ИК-подсветки в зависимости от уровня освещённости и дистанции до объектов. Такие камеры позволяют сохранить баланс между видимостью и экономичностью, особенно в условиях ограниченного ресурса электропитания.

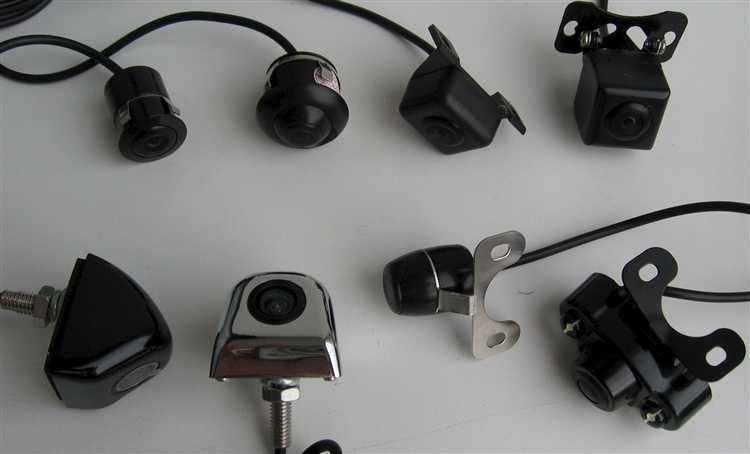

Зависимость потребления от форм-фактора и разрешения камеры
Компактные камеры с пластиковым корпусом и базовой матрицей 640×480 обычно потребляют в пределах 0,8–1,2 Вт при включении. Их простая оптика и ограниченное количество ИК-светодиодов снижают общую нагрузку на бортовую сеть автомобиля.
Модели с разрешением 1280×720 и выше, особенно выполненные в металлическом влагозащищённом корпусе, требуют уже от 1,5 до 2,5 Вт. Причина – повышенные требования к процессору обработки изображения, усиленному ИК-подсветке и системам стабилизации.
Панорамные и многомодульные камеры с углом обзора 180° и более, а также камеры с поддержкой HDR и WDR, могут потреблять до 3 Вт и выше, особенно при активной обработке видео и передаче сигнала в реальном времени по беспроводному каналу.
При выборе камеры для установки в легковой автомобиль рекомендуется учитывать не только параметры изображения, но и фактическое энергопотребление, особенно при интеграции в систему постоянного питания или использовании аккумуляторных источников.
Питание камеры заднего вида от штатной проводки автомобиля
Подключение камеры заднего вида к штатной электропроводке автомобиля обеспечивает её стабильную работу без необходимости вносить изменения в электрическую систему. Однако существует ряд технических нюансов, которые необходимо учитывать для обеспечения надёжного и безопасного питания устройства.
Наиболее распространённый способ подключения – через цепь фонаря заднего хода. Напряжение на этой линии появляется только при включении задней передачи, что позволяет активировать камеру только в нужный момент и избежать лишнего энергопотребления.
- Напряжение питания: обычно 12 В постоянного тока, соответствующее бортовой сети большинства автомобилей.
- Пиковый ток: от 100 до 300 мА для камер без ИК-подсветки, до 500 мА – с инфракрасной подсветкой.
- Допустимое падение напряжения на линии – не более 0,5 В при максимальной нагрузке, чтобы избежать сбоев в работе камеры.
Для минимизации электромагнитных помех рекомендуется подключать камеру к линии с минимальной нагрузкой и использовать экранированный видеокабель. При наличии штатного видеоканала в головном устройстве, питание камеры часто осуществляется по отдельному сигнальному кабелю с управляющим проводом, который замыкается при включении задней передачи.
Не рекомендуется подключать камеру напрямую к постоянному питанию аккумулятора или к нештатным источникам питания без реле или стабилизаторов. Это может привести к преждевременному выходу устройства из строя из-за перегрева или скачков напряжения.
- Проверьте, поддерживает ли головное устройство подачу питания на камеру по сигнальному проводу (reverse wire).
- Если используется видеокабель с управляющей жилой, подключите её к сигнальному входу монитора и к положительному проводу фонаря заднего хода.
- Используйте плавкий предохранитель на линии питания камеры (номинал от 0,5 до 1 А) для защиты от короткого замыкания.
Подключение к штатной проводке без ошибок обеспечивает корректную работу камеры при любом температурном режиме и не создаёт дополнительной нагрузки на электрическую сеть автомобиля.
Потребление энергии в режиме ожидания и его значение для аккумулятора
Камеры заднего вида в режиме ожидания продолжают потреблять электрическую энергию, хотя и в меньшем объёме по сравнению с активной работой. Средний ток потребления в этом режиме составляет от 10 до 30 мА, что при напряжении бортовой сети 12 В соответствует 0,12–0,36 Вт. При длительном простое автомобиля, особенно в ночное время, этот постоянный ток может привести к постепенному разряду аккумулятора.
Например, при токе 20 мА камера за 24 часа израсходует примерно 0,48 А·ч, что за неделю достигнет 3,36 А·ч. Для аккумулятора ёмкостью 60 А·ч это незначительно, однако в сочетании с другими потребителями в режиме ожидания и при недостаточной зарядке может вызвать снижение уровня заряда до критического.
Для минимизации влияния на аккумулятор рекомендуется использовать схемы питания с контролем включения камеры только при активации задней передачи. Кроме того, применение энергоэффективных компонентов и пониженное энергопотребление в режиме ожидания снижает нагрузку на аккумулятор.
Современные камеры с режимом глубокого сна потребляют менее 5 мА, что сокращает суммарный разряд аккумулятора в режиме ожидания в 4–6 раз по сравнению с устаревшими моделями. При выборе оборудования важно учитывать именно этот параметр для обеспечения стабильной работы и продления ресурса аккумулятора.
Сравнение энергопотребления беспроводных и проводных моделей
Проводные камеры заднего вида обычно потребляют от 1,5 до 3 Вт в активном режиме, что обусловлено постоянным питанием от автомобильной электросети и отсутствием затрат на беспроводную передачу данных. В режиме ожидания энергопотребление может снижаться до 0,1–0,3 Вт за счёт минимизации работы электроники.
Беспроводные камеры, напротив, требуют дополнительной энергии для передачи сигнала по Wi-Fi или другим радиоканалам. Средний расход энергии в активном режиме составляет 3–5 Вт, при этом потребление в режиме ожидания редко опускается ниже 0,5 Вт из-за необходимости поддерживать связь с приёмником и быстрый выход из спящего режима.
Увеличенное энергопотребление беспроводных моделей напрямую связано с мощностью передатчика и поддержкой стабильного соединения, особенно в условиях электромагнитных помех и удалённости камеры от приёмника. Это может приводить к более быстрому разряду аккумулятора автомобиля, если питание камеры осуществляется напрямую от него без дополнительной защиты.
Рекомендуется выбирать проводные камеры в автомобилях с ограниченным энергобюджетом или при длительных простоях, так как они более экономичны и стабильны по питанию. Для удобства установки и минимального вмешательства в штатную проводку подходят беспроводные модели, однако необходимо учитывать их более высокое энергопотребление и потенциальные перебои связи.
Оптимальным вариантом считается использование беспроводных камер с интеллектуальным управлением питанием, которые отключают передачу при отсутствии движения или активации камеры, снижая среднее энергопотребление до 1–2 Вт в рабочем цикле.
Как определить потребляемый ток и мощность конкретной камеры самостоятельно
Для точного измерения потребляемого тока и мощности камеры заднего вида потребуется мультиметр с функцией измерения тока (амперметр) и вольтметр, либо мультиметр с функцией измерения мощности. Если такого оборудования нет, можно использовать адаптер питания с измерителем мощности.
- Отключите питание камеры и найдите питающие провода – обычно это красный (+) и черный (−) провод.
- Подключите мультиметр в режиме амперметра последовательно в цепь питания камеры. Для этого прервите положительный провод и вставьте мультиметр так, чтобы ток шел через него.
- Включите питание камеры и зафиксируйте показания тока в амперах (А). Для камер заднего вида типичные значения находятся в диапазоне 0,1–0,5 А.
- Измерьте напряжение питания камеры вольтметром, приложив щупы к тем же проводам, при включенной камере. Обычно это 12 В постоянного тока.
- Расчитайте мощность по формуле:
P (Вт) = I (А) × U (В). Например, ток 0,2 А при 12 В даст мощность 2,4 Вт. - Для более точных данных измеряйте ток и напряжение при разных режимах работы камеры – с ИК-подсветкой и без, в режиме ожидания и при активной трансляции.
- Если есть адаптер питания с измерителем мощности, подключите камеру к нему и считывайте мощность напрямую, учитывая, что измеритель должен быть рассчитан на низковольтное питание постоянным током.
При измерениях соблюдайте правила электробезопасности и не превышайте максимально допустимые параметры оборудования.
Результаты измерений помогут выбрать оптимальный источник питания и понять влияние камеры на энергопотребление автомобиля.
Вопрос-ответ:
Как определить, сколько энергии потребляет конкретная камера заднего вида?
Чтобы узнать фактическое энергопотребление камеры, можно использовать мультиметр для измерения тока и напряжения питания. Для этого подключите мультиметр в режим амперметра последовательно с камерой и измерьте ток. Затем умножьте напряжение (обычно 12 В) на измеренный ток, чтобы получить мощность в ваттах. Такой метод позволяет получить точные данные для конкретной модели камеры в реальных условиях эксплуатации.
Значительно ли отличается расход электроэнергии у проводных и беспроводных камер заднего вида?
Проводные камеры обычно потребляют меньше энергии, так как сигнал передается напрямую и не требует работы дополнительного радиомодуля. Беспроводные устройства используют Wi-Fi или другие радиоканалы, что увеличивает расход энергии из-за работы передатчика. Однако разница не всегда велика и зависит от модели и дополнительных функций, таких как инфракрасная подсветка или цифровая обработка изображения.
Как влияет использование инфракрасной подсветки на энергопотребление камеры?
Инфракрасная подсветка значительно увеличивает потребление электроэнергии, поскольку для работы светодиодов требуется дополнительный ток. В ночное время, когда подсветка активна, энергозатраты камеры могут увеличиваться в 2-3 раза по сравнению с дневной работой без подсветки. Это важно учитывать, особенно если питание камеры осуществляется от аккумулятора автомобиля.
Можно ли снизить энергопотребление камеры заднего вида без ущерба для качества изображения?
Да, существует несколько способов. Например, выбор камеры с более экономичной электроникой и сенсором, отключение инфракрасной подсветки при хорошем освещении, использование энергосберегающего режима, если он предусмотрен, или подключение камеры через реле, чтобы питание включалось только при необходимости. Эти меры помогают уменьшить расход энергии без заметного ухудшения работы.
Какое влияние оказывает тип дисплея в автомобиле на общее энергопотребление системы с камерой заднего вида?
Камера сама по себе потребляет относительно мало энергии, но дисплей, на котором отображается изображение, может существенно влиять на общий расход. LCD-экраны с подсветкой обычно требуют больше питания, чем OLED-дисплеи, которые включают подсветку только для активных пикселей. Также размер и яркость экрана влияют на энергозатраты. Поэтому, выбирая систему, важно учитывать энергопотребление не только камеры, но и монитора.
