Корректор фар хендай туссан 2008 где находится

Модель: Hyundai Tucson первого поколения (кузов JM, рестайлинг до/после лёгких обновлений, год 2008). На большинстве европейских комплектаций установлен электрический корректор угла наклона фар с управлением из салона и приводами внутри каждого блока-фары. Американские версии чаще идут без салонного регулятора – проверяйте комплектацию по VIN.

Салонный регулятор: колесико-переключатель с цифровой шкалой (обычно 0‑5) расположен на панели слева от рулевой колонки, рядом с корректором яркости подсветки панели приборов или блоком вспомогательных переключателей. Доступ: открыть дверь водителя, наклониться к нижней части торпедо; при необходимости снять боковую декоративную накладку панели приборов, поддев пластиковым съёмником. Перед демонтажом отключите минусовую клемму аккумулятора, чтобы исключить короткие замыкания при отсоединении разъёма.

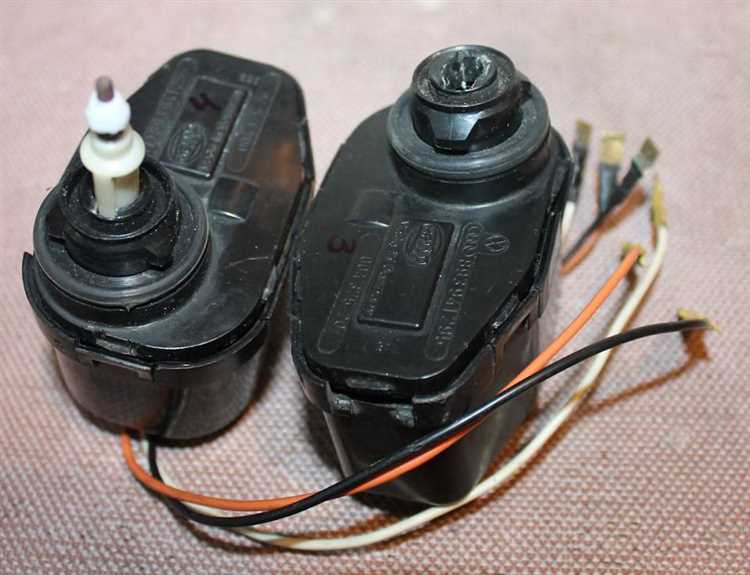

Приводы внутри фар: Электромоторы корректора интегрированы в корпус каждой передней фары. Для доступа снимите заднюю резиновую или пластиковую крышку лампового отсека; привод закреплён на отражателе и связан с ним шаровым шарниром. При отказе корректора проверьте, не выскочила ли тяга шарика из гнезда отражателя и не присутствует ли влага внутри корпуса, вызывающая закисание механизма.

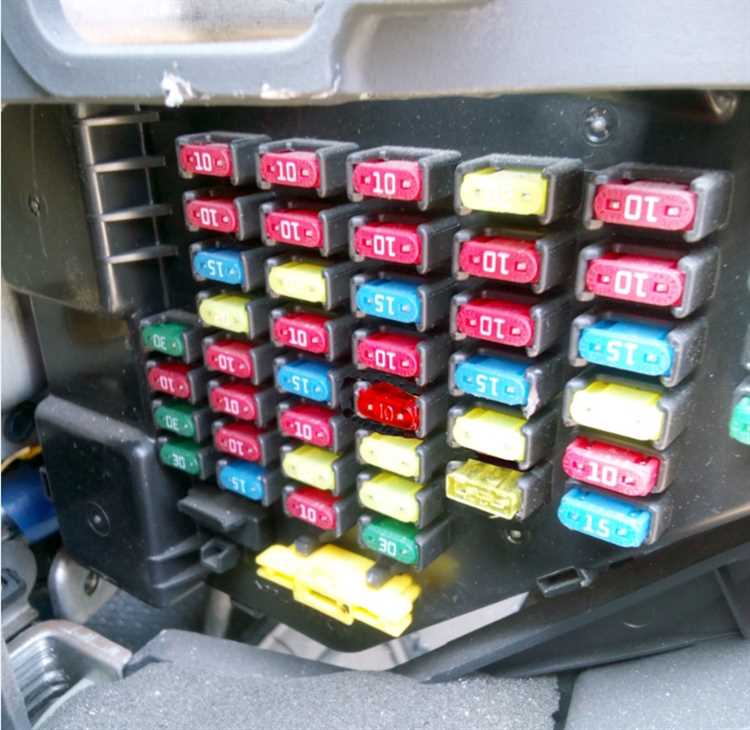

Проверка питания: Электросхема включает питание через предохранитель в монтажном блоке салона (нижняя панель со стороны водителя; снимите крышку, схема расположения подписана на обратной стороне). Найдите позицию, относящуюся к «HEAD LAMP LEVELING» или «LWR». Проверьте целостность вставки и наличие 12 В при включенном зажигании. Если питание есть, а корректор не реагирует, измерьте напряжение на разъёме регулятора и на приводах фар при изменении положения колесика.

Регулировочная передача: Даже при исправном электроприводе базовый угол установки фары задаётся механическими винтами регулировки по вертикали и горизонтали на корпусе блока-фары (шестигранник или крест). Сначала выставьте базовую высоту по экрану на ровной площадке (5–10 м от стены), затем используйте салонный корректор лишь для компенсации загрузки автомобиля. Ошибка: пытаться «лечить» неверный базовый свет вращением колесика – электропривод имеет ограниченный диапазон.

Типичные неисправности: окисленные контакты разъёма регулятора; сгоревший предохранитель после замены ламп при неотключённом аккумуляторе; облом шарового пальца привода в фаре; разгерметизация корпуса и закисание редуктора. При замене привода убедитесь в совместимости: оригинальные моторедукторы для Tucson JM отличаются от блоков для ix35; визуальное совпадение не гарантирует правильного хода штока.

Совет по проверке на авто с неизвестной историей: нагрузите багажник (около 100–150 кг), включите ближний свет, отметьте на стене высоту светотеневой границы при положении «0», затем переключите на «3» или крайнее нижнее значение. Разница по высоте должна быть заметной (порядка нескольких сантиметров на расстоянии 5 м). Отсутствие перемещения луча указывает на проблему в цепи корректора.

Ручной регулятор уровня света в салоне на панели приборов

Ручной корректор расположен слева от рулевой колонки на нижней части панели приборов, в блоке с колесиком подсветки и клавишами вспомогательных функций (расположение может незначительно отличаться в зависимости от рынка, но всегда в зоне досягаемости левой руки водителя). Найдите маленькое колесо или барабан с пиктограммой фары и стрелками/градуировкой.

Шкала обычно с делениями от 0 (пустой автомобиль) до 3–5 в зависимости от исполнения; чем больше число, тем ниже опускается световой пучок, чтобы не слепить встречных при загрузке задней части. Значения читаются по риске на корпусе регулятора.

Рекомендации по установке: 0 – водитель или до двух человек без груза; 1 – полная передняя посадка; 2 – 4–5 человек без значительного багажа; 3 и далее – задняя ось нагружена (багаж, прицепное вертикальное усилие). После каждой изменения загрузки проверьте свет на ровной стене.

Для проверки работы включите ближний свет, поставьте автомобиль на ровную площадку в 3–5 м от стены, отметьте высоту светотеневой границы при положении 0, затем прокрутите регулятор к максимальному значению и убедитесь, что граница опускается равномерно для обеих фар. Разница более ~5 мм между левым и правым пятнами указывает на возможную неисправность исполнительного механизма в фаре.

Если вращение тугое или ход «проваливается», выключите зажигание, аккуратно извлеките блок (пластиковый съёмник, поддеть снизу), отсоедините разъём и проверьте контакты на окисление. Допустима обработка электрическим очистителем контактов; не используйте универсальные смазки, которые оставляют толстую плёнку.

Электрическая часть регулятора – потенциометр, подающий изменяющийся сигнал в цепь приводов корректора в фарах (опорное питание обычно от блока управления освещением). При диагностике мультиметром контролируйте наличие питания и изменение выходного напряжения при прокрутке. Отсутствие изменения укажет на неисправность регулятора или обрыв проводки.

На некоторых поставках для рынка США устанавливались фары без ручного корректора; если на панели нет соответствующего колесика, проверьте комплектацию по VIN перед разборкой. В европейских версиях 2008 года ручной регулятор устанавливался штатно даже в базовых комплектациях с галогенными фарами.

После обслуживания убедитесь, что фиксатор блока защёлкнулся в гнезде, проводка не пережата, а регулятор свободно вращается без рывков по всем делениям. Повторно откорректируйте свет фар по нормам дорожного движения вашей страны.

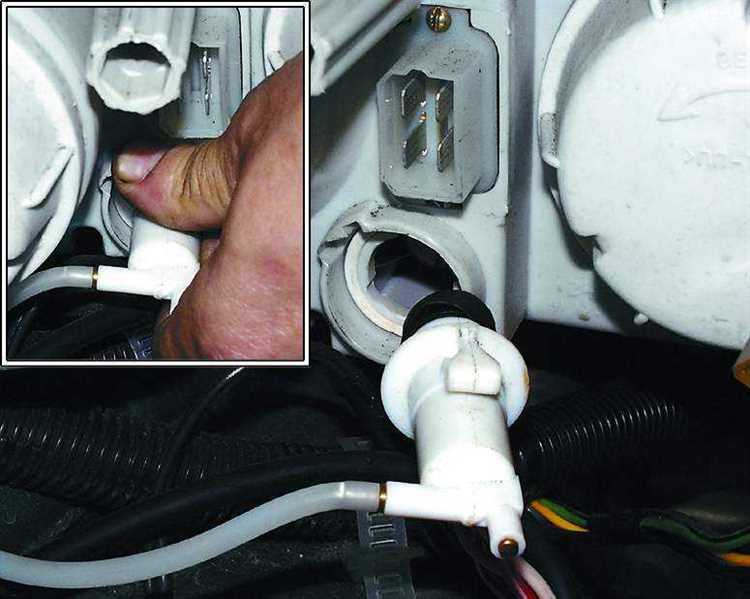

Модуль электрокорректора в левой фаре точки крепления и доступ

Левая фара (по ходу движения) Hyundai Tucson 2008 оснащена электромотором корректора, встроенным в корпус отражателя ближнего/общего модуля. Узел вставлен с тыльной стороны фары и фиксируется поворотным байонетным креплением: посадочный фланец мотора входит в паз корпуса, после чего требуется провернуть примерно на 25–30° по часовой стрелке до упора. Уплотнительное кольцо обязательно должно сидеть по окружности без перекосов, иначе внутрь попадёт влага.

Электрический разъём трёхконтактный: питание +12 В при активном сигнале, масса, и управляющая линия (шина уровня от блока регулятора в салоне). Перед отсоединением нажмите фиксатор язычка и вытяните колодку строго по оси, не расшатывая; облом фиксатора приводит к периодическим пропаданиям связи и ошибкам уровня.

Доступ из моторного отсека ограничен аккумулятором и воздуховодом. Для удобства извлеките пластиковый воздухозаборник сверху и отведите в сторону жгут форсунки омывателя. При недостатке пространства ослабьте передний крепёж АКБ и сместите её на несколько сантиметров; полного снятия обычно не требуется. Работайте на холодной фаре, чтобы не повредить отражатель.

Точки крепления корпуса фары к телевизору: верхний болт у кромки крыла, второй болт ближе к решётке радиатора, нижняя направляющая штифтом входит в посадочное гнездо. Если доступ к мотору затруднён, открутите два верхних болта и немного выдвиньте фару вперёд, удерживая нижний штифт в пазу; этого хода хватает, чтобы повернуть и вынуть электрокорректор без полного демонтажа узла.

Проверка хода: после установки подключите разъём, включите зажигание и кратко измените положение ручного регулятора в салоне. Наблюдайте за перемещением светотеневой границы левой фары у стены; отсутствие движения укажет на неверную посадку шарового штока в отражателе или плохой контакт в колодке.

Совет: перед установкой слегка смажьте резиновое уплотнение силиконовой смазкой без нефтяной основы; это облегчает поворот и снижает риск перекрута при следующем обслуживании.

Модуль электрокорректора в правой фаре точки крепления и доступ

Модуль встроен в корпус правой фары Hyundai Tucson 2008 (кузов JM) и соединён с отражателем через шаровой шток. Электропривод закреплён в нижнем внутреннем секторе корпуса, ближе к радиаторной панели и чуть ниже оси лампы ближнего света. К модулю подходит двухконтактный разъём с фиксатorm‑язычком; проводка идёт в общем жгуте фары.

Для доступа из подкапотного пространства сначала обесточь цепь: снять минусовую клемму АКБ. Справа мешают воздуховод впуска и горловина бачка омывателя (зависит от комплектации). Воздухозаборник держится на пластиковых клипсах; их вытащить съёмником и убрать кожух. Если горловина бачка на быстросъёмном уплотнителе, аккуратно вытянуть вверх и отвести в сторону, не перегибая шланг.

Фара держится на трёх основных точках: два верхних болта/винта под головку 10 мм в панели телевизора и один боковой болт, заходящий через крыло (под крестовую отвёртку или 10 мм, в зависимости от рынка). Дополнительно нижняя направляющая входит в пластиковый паз; при снятии потянуть фару строго вперёд, затем чуть наружу, чтобы не сломать направляющий шип.

При установке убедиться, что шаровой шток вошёл в гнездо отражателя без перекоса. Поворачивать корпус привода, пока фиксатор не ляжет в паз. Подключить разъём до щелчка. Перед полной сборкой включить зажигание и прокрутить ручной регулятор уровня в салоне: ход модуля должен быть плавным, без рывков и постороннего звука. Если шток не двигается, снять и проверить заедание внутри отражателя.

Сборка обратная: установить фару на нижнюю направляющую, совместить боковой шип, наживить боковой болт, затем верхние болты. Затягивать без перегруза пластиковых ушей; при трещинах использовать шайбы‑подкладки. Вернуть воздуховод и горловину бачка, подключить АКБ, отрегулировать высоту светового пятна согласно контрольной площадке (стенка 10 м, загрузка водителем, давление шин номинальное).

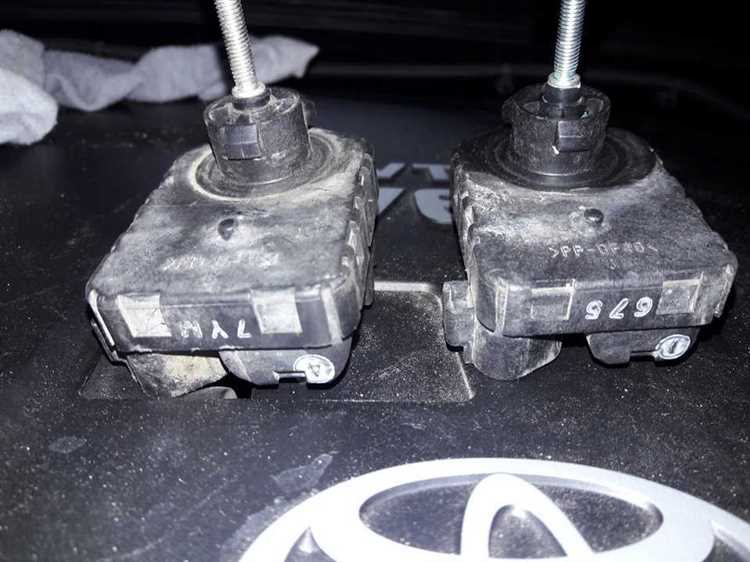

Подход к корректору через моторный отсек порядок снятия кожухов

Отключи минусовую клемму АКБ для исключения случайного включения света и фиксации ошибок по напряжению. Используй ключ 10 мм, затяжку при обратной установке не перетягивай: достаточно плотного контакта без проворота шпильки.

Сними уплотнительный резиновый молдинг перед верхней панелью радиатора (если установлен) потянув вверх за края; не выворачивай, чтобы не надорвать замковые грибки.

Освободи пластиковый верхний кожух (радиаторная накладка): выдвинь центральные пины пистонов плоской лопаткой, затем вытяни сами пистоны. Считай снятые клипсы; на большинстве Tucson 2008 их 8–10 в зависимости от сборки. При обратной установке вставляй корпус пистона первым, пин последним.

Воздухозаборник/резонатор впуска (между решёткой и воздушным фильтром) удерживается саморезами под крест и одним шланговым хомутом. Отверни саморезы, ослабь хомут, вынь канал. Это освобождает доступ к задней части фары с левой стороны (LHD).

Сторона АКБ: при ограниченном зазоре извлеки верхний кожух аккумулятора и при необходимости отпусти фиксаторы его рамки. Не требуется полностью вынимать батарею; достаточно сместить кабельный жгут от края фары.

Сторона бачка омывателя: вынь горловину-форсунку (фиксатор-поворот на 90° или простой штатный язычок). Закрой отверстие чистой ветошью, чтобы мусор не попал внутрь.

Доступ к задней крышке фары: поверни пылезащитный колпак против часовой стрелки и сними. Осмотри разъём моторчика корректора: фиксация подпружиненным язычком или защёлкой-слайдером (зависит от поставщика фар).

Отсоедини разъём надавив на фиксатор; не тяни за провод. Прикипевшие контакты обработай аэрозолем типа электроконтактного очистителя, дай испариться.

Проверка свободного хода: до установки нового/обслуженного модуля плавно подвигай отражатель вручную, сопротивление равномерное, заеданий быть не должно. При обратной сборке совмести метки «LOCK» и поверни до упора; щелчок обязателен.

Герметичность: перед возвратом пылезащитного колпака проверь уплотнительное кольцо; при трещинах замени, иначе конденсат приведёт к сбоям корректора. Колпак затяни рукой без инструмента, следя за ровной посадкой.

Финальные подключения: верни горловину бачка, кожух АКБ, воздуховод, верхний радиаторный кожух и молдинг. Вставляй клипсы до щелчка; выступающие пины утапливай вровень. Подключи минус АКБ, включи зажигание, прокрути ручной регулятор уровня в салоне во все положения и убедись в перемещении светового пучка.

Поиск разъёма и проверка проводки корректора фар

Отключи минусовую клемму АКБ. Доступ к цепи проще начинать с регулятора уровня света в салоне: сними декоративную вставку панели, выведи переключатель наружу, зафиксируй положение фиксаторами, чтобы не перегнуть жгут.

Разъём регулятора трёх- или четырёхконтактный (вариант зависит от комплектации). Часто используется общая «масса» (чёрный или чёрно-белый), опорное питание примерно +5 В от блока управления освещением или +12 В через стабилизацию (проверяй по схеме конкретного VIN), и сигнальный провод на корректоры фар (на практике серо-жёлтый, зелёно-жёлтый или иной цветовой код; уточняй маркировку на жгуте). Зафиксируй фактические цвета перед разъединением.

Под капотом провода идут в основном жгутом вдоль верхней кромки щита моторного отсека к левой фаре, далее перемычкой к правой. Ищи ответные разъёмы корректора на задней стенке корпуса каждой фары ближе к центру, рядом с крышкой лампы ближнего света. Коннектор небольшого диаметра, фиксатор язычкового типа; не тяни за провод, только за корпус.

Визуальный контроль: следы перегиба у точки выхода жгута из панели в моторный отсек, подсохшая изоляция возле радиатора, коррозия контактов на задней стенке фар. При окислении используй контактный очиститель без остаточного масла; после сушки нанеси тонкий слой диэлектрической смазки.

Проверка питания: подключи АКБ, ключ в положение ON. На разъёме регулятора между опорным питанием и массой должно быть стабильное напряжение (около 5 В или 12 В по схеме автомобиля). При вращении регулятора измеряй изменение сигнала на выходном проводе относительно массы: плавная линейная или ступенчатая шкала; значения обычно от близко к 0 В до почти уровня опорного питания. Рывки или пропуски укажут на изношенный потенциометр.

Проверка до моторчиков: отсоедини разъём корректора на фаре. На сигнальном контакте при смене положений регулятора должно появляться соответствующее напряжение. Если сигнал есть у регулятора, но не приходит к фаре, прозвони провод между салоном и фарой в режиме омметра; сопротивление стремится к нулю (единицы Ом) при отключённых концах. Значительное сопротивление или обрыв обычно в переходе через щит моторного отсека либо в месте ветвления к правой фаре.

Тест моторчика: при подаче внешнего питания через лабораторный блок (коротко, не превышая номинал) шток корректора должен перемещаться. Если проводка исправна, а мотор не реагирует на штатный сигнал, замени модуль корректора либо весь корпус привода.

После восстановления очисти контакты, зафиксируй жгуты нейлоновыми стяжками вдали от горячих элементов, установи влагозащитные колпачки разъёмов. Подключи АКБ, выставь фары на стенде, убедись в синхронности хода левой и правой стороны на всех положениях регулятора.

Различия расположения корректора на европейских и североамериканских версиях

В Hyundai Tucson 2008 корректор фар установлен в разных местах в зависимости от рынка. Для европейских версий характерно размещение корректора непосредственно на задней части каждой фары. Это облегчает доступ для замены и ремонта без снятия всей фары.

В североамериканских версиях электрокорректор часто интегрирован в блок управления светом внутри моторного отсека, рядом с аккумулятором или вплотную к фаре, но с большей защитой корпусом. Это усложняет прямой доступ и требует демонтажа защитных кожухов.

• Европейская версия: корректор крепится с тыльной стороны фар, виден при открытии капота.
• Североамериканская версия: корректор спрятан в отдельном модуле возле фар или в моторном отсеке.

Для диагностики и обслуживания европейской версии достаточно снять резиновую заглушку с фары. В североамериканских версиях необходим демонтаж части обшивки моторного отсека и использование специального инструмента для доступа к модулю.

1. Проверить тип фары по VIN и региону поставки автомобиля.
2. Открыть капот и визуально определить расположение корректора: на задней стороне фары или в моторном отсеке.
3. При необходимости обратиться к руководству по ремонту для точного порядка демонтажа.

Учитывать эти особенности важно при замене, ремонте или проверке электрокорректора, чтобы избежать повреждений и сэкономить время.

Типичные ошибки при поиске и подключении корректора фар

Частая ошибка – неправильный поиск разъёма электрокорректора. В Hyundai Tucson 2008 разъём расположен вблизи правой или левой фары, часто за защитным кожухом моторного отсека. Игнорирование необходимости снять кожух приводит к затруднениям в доступе.

Подключение проводки без проверки целостности контактов вызывает нестабильную работу корректора. Необходимо использовать тестер для проверки напряжения и отсутствия замыканий перед подключением.

• Подключение к неправильному разъёму, например, к разъёму противотуманных фар или основного освещения.
• Отсутствие заземления или плохой контакт с массой вызывает сбои в работе электромотора корректора.
• Пренебрежение маркировкой проводов и их цветовой кодировкой усложняет правильное подключение.
• Повреждение проводки из-за неправильного прокладывания или защемления при сборке моторного отсека.

Рекомендуется перед подключением:

1. Определить точное расположение разъёма по схеме электропроводки Tucson 2008.
2. Использовать мультиметр для проверки напряжения на контактах при включённом зажигании.
3. Проверить исправность предохранителей, отвечающих за цепь корректора фар.
4. Тщательно закреплять проводку, избегая перегибов и контакта с движущимися частями.

Игнорирование этих пунктов часто приводит к отсутствию реакции корректора или к его некорректной работе, что отражается на регулировке светового потока и безопасности движения.

Вопрос-ответ:

Где именно находится корректор фар на Hyundai Tucson 2008 года?

Корректор фар Hyundai Tucson 2008 располагается внутри каждой передней фары. Это компактный модуль, закреплённый на крепежных элементах внутри корпуса фары с правой и левой стороны. Для доступа к нему необходимо снять декоративные кожухи или крышки моторного отсека, чтобы добраться до задней части фары. Обычно модуль находится ближе к центру автомобиля, на уровне ближнего светового блока.

Как можно проверить исправность корректора фар на Tucson 2008?

Проверка исправности начинается с визуального осмотра разъёмов и проводки, ведущей к модулю корректора. Затем стоит включить зажигание и проверить, реагирует ли корректор на изменение положения ручного или электрического регулятора. Если есть электрокорректор, можно замерить напряжение на выходных контактах модуля и проверить моторчики регулировки угла наклона. Отсутствие реакции или странные звуки указывают на неисправность.

В чём разница в расположении корректора фар между европейской и североамериканской версиями Hyundai Tucson 2008?

В европейских версиях корректор фар чаще всего встроен в саму фару и управляется электронным модулем, расположенным рядом с фарой. В североамериканских моделях может использоваться другой тип механизма с отдельным расположением элементов управления, а сам корректор может находиться в другом месте моторного отсека. Такие отличия связаны с требованиями по освещению и стандартами регулировки света на разных рынках.

Как добраться до корректора фар для ремонта или замены на Hyundai Tucson 2008?

Для доступа к корректору фар сначала нужно открыть капот и снять защитные кожухи, закрывающие моторный отсек у фар. После этого следует отсоединить электропроводку от модуля корректора и открутить крепёжные элементы. Иногда удобнее демонтировать всю фару, чтобы получить свободный доступ к корректору. Важно работать аккуратно, чтобы не повредить лампы и другие элементы фар.

Какие типичные ошибки допускают при поиске и подключении корректора фар на Hyundai Tucson 2008?

Часто ошибка связана с неправильным определением местоположения разъёмов, что приводит к перепутыванию контактов. Также встречается отсутствие проверки целостности проводки и соединений перед установкой. Иногда пытаются заменить модуль, не отключив аккумулятор, что может вызвать короткое замыкание. Ещё одна ошибка — неправильный порядок сборки после ремонта, из-за чего корректор не работает или работает с перебоями.

Где именно расположен корректор фар в Hyundai Tucson 2008 года и как к нему получить доступ?

Корректор фар Hyundai Tucson 2008 установлен внутри каждой передней фары, чаще всего в её задней части. Для доступа к нему необходимо открыть капот и найти пластиковый кожух сзади блока фары. В некоторых случаях нужно снять декоративные элементы или части моторного отсека, чтобы добраться до модуля корректора. Обычно он крепится на несколько винтов и подключён к электропроводке. Такой доступ позволяет проверить состояние устройства, выполнить ремонт или заменить его при необходимости.
