Датчик детонации на ВАЗ 2111 установлен на блоке цилиндров, в районе третьего и четвёртого цилиндров. Он крепится непосредственно к поверхности блока через резьбовое соединение и фиксируется болтом. Такое расположение позволяет считывать вибрации, возникающие при детонации, с максимальной точностью.
Маркировка штатного датчика – 2112-3855010. Он имеет винтовое соединение с внутренней резьбой М8 и подключается к жгуту проводки через стандартный двухконтактный разъём. При замене важно обеспечить правильный момент затяжки – 20–25 Н·м, чтобы исключить ложные сигналы или плохой контакт.
Для доступа к датчику потребуется снять воздушный фильтр и освободить рабочее пространство вокруг впускного коллектора. В некоторых случаях удобнее работать снизу, особенно при наличии подъемника. При диагностике желательно проверять не только сам датчик, но и состояние разъема и проводки – окисление контактов может имитировать неисправность.
Основной признак проблем с датчиком – снижение динамики двигателя и повышенный расход топлива. При наличии ошибок в системе управления (код 0327 или 0325) первым делом следует проверить именно это устройство и его разъём. Своевременная замена или подтяжка крепления позволяет избежать серьёзных последствий для двигателя.
Расположение датчика детонации на двигателе ВАЗ 2111

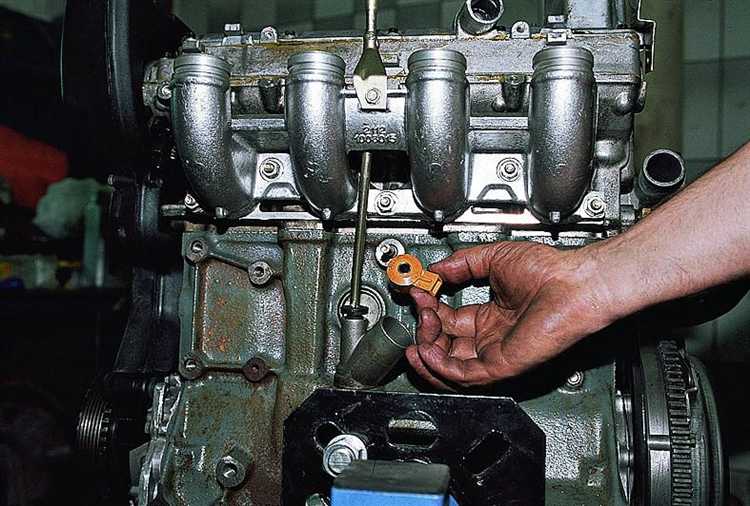

Датчик детонации на ВАЗ 2111 с двигателем объемом 1.5 или 1.6 литра установлен на блоке цилиндров, ближе к третьему и четвёртому цилиндрам. Его корпус прикручен болтом к стенке блока со стороны впускного коллектора. Конструкция крепления обеспечивает плотный контакт датчика с металлической поверхностью двигателя, что необходимо для точной фиксации вибраций.
Для доступа к датчику потребуется снять воздушный фильтр и, при необходимости, патрубки системы впуска. Оптимальный доступ открывается сверху и немного сбоку – со стороны аккумулятора. Расположение можно определить по проводке, подходящей к датчику: она проложена вдоль двигателя и уходит к жгуту ЭБУ.
При визуальном осмотре следует искать металлический элемент с пластиковым разъёмом, установленный напрямую в тело блока. Диаметр корпуса датчика обычно не превышает 2–3 см. Установка на резьбовое соединение обеспечивает его надёжную фиксацию, но при демонтаже требуется соблюдать усилие, чтобы не повредить резьбу.
Если двигатель сильно загрязнён, перед осмотром рекомендуется очистить поверхность вокруг предполагаемого места установки, чтобы легче обнаружить сам датчик и исключить попадание грязи при демонтаже.
Как визуально определить датчик детонации среди других элементов

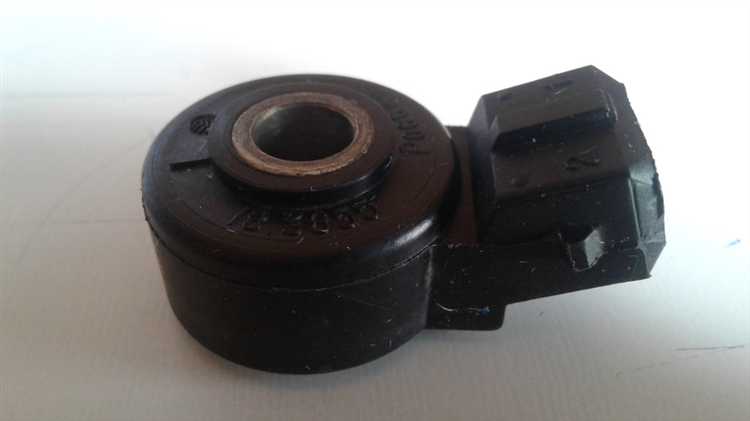

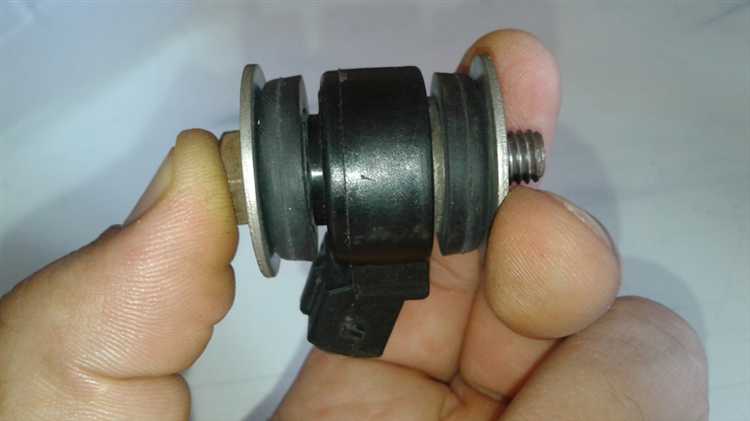

Датчик детонации на двигателе ВАЗ 2111 представляет собой компактный цилиндрический элемент, закреплённый на блоке цилиндров. Его корпус чаще всего выполнен из металла с пластиковым соединительным разъёмом. Разъём – двухконтактный, как правило, чёрного или серого цвета, крепится с помощью защёлки.
Основной визуальный ориентир – расположение между вторым и третьим цилиндрами, ближе к верхней части блока, но под коллектором. Он устанавливается прямо в резьбовое отверстие блока, без дополнительных кронштейнов, что отличает его от других датчиков. Рядом могут находиться провода системы зажигания и жгут проводки, но именно у датчика детонации разъём направлен в сторону радиатора и уходит в общую косу проводки к ЭБУ.
Поверхность датчика может быть маркирована заводским номером или логотипом производителя, что поможет в его идентификации. Визуально он отличается от, например, датчика температуры или давления масла, своей формой – он не выступает за габариты блока, не имеет резиновых шлангов или длинного корпуса.
Чтобы точно убедиться в его назначении, стоит проследить проводку – она идёт от блока цилиндров и соединяется с главной косой через короткий отвод. Также помогает знание точного расположения на схеме двигателя, но при наличии доступа к мотору достаточно внимательно осмотреть участок между цилиндрами и ориентироваться на описанные признаки.
Какие инструменты нужны для доступа к датчику
Для демонтажа и установки датчика детонации на двигателе ВАЗ 2111 требуется минимум инструментов, но каждый из них должен соответствовать конкретным задачам. Важно заранее подготовить всё необходимое, чтобы исключить повреждение крепежа или элементов двигателя.
- Трещоточный ключ с удлинителем – необходим для откручивания датчика, установленного в труднодоступной зоне блока цилиндров. Удлинитель обеспечивает удобный доступ при ограниченном пространстве.
- Головка на 13 мм – стандартный размер для гайки или болта крепления датчика на ВАЗ 2111. Используется вместе с трещоткой.
- Плоская отвертка – может потребоваться для отсоединения разъема проводки, особенно если фиксатор загрязнён или зажат.
- Щетка по металлу или аэрозольный очиститель – пригодится для удаления загрязнений с разъема и резьбового соединения перед установкой нового датчика.
- Тестер или мультиметр – для проверки работоспособности датчика до и после замены. Помогает исключить ложные сигналы об ошибке.
Перед началом работ желательно отключить аккумулятор, чтобы избежать короткого замыкания при отсоединении разъема датчика. Все действия следует выполнять на остывшем двигателе, чтобы не обжечься и не повредить пластиковые элементы.
Пошаговая инструкция по поиску датчика под капотом
Шаг 1. Откройте капот и зафиксируйте его в поднятом положении с помощью штатного упора.
Шаг 2. Найдите двигатель – на ВАЗ 2111 чаще всего используется мотор ВАЗ-2111 объемом 1.5 л. Датчик детонации расположен на блоке цилиндров.
Шаг 3. Осмотрите заднюю часть блока цилиндров – датчик находится ближе к стыку двигателя с коробкой передач. Расположение – между вторым и третьим цилиндром по горизонтали.
Шаг 4. Обратите внимание на металлический корпус цилиндров: датчик выглядит как небольшой круглый элемент с болтовым креплением и разъёмом для подключения провода.
Шаг 5. Для лучшего обзора используйте фонарик. Визуально датчик можно отличить по чёрному пластиковому корпусу и проводу, идущему к жгуту проводки.
Шаг 6. При наличии грязи или масляных потёков протрите область предполагаемого расположения тряпкой, чтобы увидеть крепление и маркировку на корпусе датчика.
Важно: двигатель должен быть остужен перед началом осмотра, чтобы избежать ожогов при контакте с горячими деталями.
Особенности расположения датчика на 8- и 16-клапанных версиях
На 8-клапанных двигателях ВАЗ 2111 (инжекторные версии с индексами 2111, 21114) датчик детонации закреплён на задней стороне блока цилиндров ближе к третьему цилиндру. Он расположен между вторым и третьим цилиндрами, в нижней части блока, и доступ к нему возможен с левой стороны моторного отсека. При установке важно соблюдать момент затяжки – около 20 Н·м, чтобы не повредить корпус датчика и не исказить сигналы.
В 16-клапанных модификациях (двигатели 2112, 21124) датчик также установлен на блоке цилиндров, но его расположение немного смещено и ближе к четвёртому цилиндру. Это связано с иным расположением впускного коллектора и конфигурацией головки блока. Доступ к узлу более ограничен, особенно при наличии навесного оборудования, поэтому при замене часто требуется снять впускной коллектор или использовать длинную торцевую головку с удлинителем.
В обоих случаях датчик прикручен к специально предусмотренной резьбовой втулке в теле блока. При осмотре необходимо ориентироваться на провод, идущий к задней части двигателя, с разъёмом, направленным вверх. Цвет и форма корпуса у датчика стандартны для обоих типов двигателей, но точное место монтажа отличается из-за конструктивных особенностей головки блока и впускной системы.
Что делать, если датчик не видно или доступ к нему затруднён
При затруднённом доступе к датчику детонации на ВАЗ 2111 первым шагом станет тщательный осмотр моторного отсека с использованием фонарика и зеркальца. Датчик располагается на блоке цилиндров, чаще всего рядом с впускным коллектором. Если элементы крепления или патрубки закрывают обзор, необходимо аккуратно их отсоединить или отвести в сторону.
Для удобства работы часто требуется частично снять воздушный фильтр и корпус фильтра. Это даст дополнительное пространство для манипуляций и осмотра. При этом важно запомнить порядок снятия и откручивания, чтобы избежать ошибок при сборке.
Если гайки или болты крепления датчика находятся в труднодоступных местах, лучше использовать головки с удлинителями и карданчиками. Это позволит работать в ограниченном пространстве, не повреждая соседние элементы.
При необходимости можно применить тонкие инструменты, например, плоскую отвертку или щуп, чтобы аккуратно освободить провод датчика и отсоединить колодку. Следует избегать излишних усилий, чтобы не повредить проводку.
Если визуальный доступ невозможен из-за жёсткой компоновки двигателя, имеет смысл снять или сместить части системы впуска или выпускного коллектора. Важно проводить эти операции осторожно, соблюдая моменты затяжки и последовательность демонтажа.
При отсутствии достаточного опыта рекомендуется обратиться к мануалу по ремонту ВАЗ 2111, где детально описано расположение и порядок снятия датчика детонации. В крайнем случае, стоит обратиться к специалистам для избежания повреждений важных узлов.
Вопрос-ответ:
Где конкретно расположен датчик детонации на двигателе ВАЗ 2111?
Датчик детонации на ВАЗ 2111 находится на блоке цилиндров, ближе к верхней части двигателя, с правой стороны (если смотреть со стороны водителя). Обычно он расположен вблизи головки блока, чуть ниже коллектора впуска. Его легко отличить по компактному корпусу с разъемом для подключения проводки и металлическому креплению к двигателю.
Как определить, что датчик детонации на ВАЗ 2111 нуждается в замене?
Если двигатель начал работать с перебоями, появилась детонация при нагрузке, а контрольная лампа «Check Engine» загорелась, это может указывать на неисправность датчика детонации. Кроме того, возможны проблемы с запуском двигателя и ухудшение динамики. Проверить датчик можно с помощью диагностического оборудования или мультиметра, измеряя его сопротивление и выходной сигнал во время работы двигателя.
Какие трудности могут возникнуть при поиске датчика детонации на ВАЗ 2111 и как с ними справиться?
Доступ к датчику детонации может быть затруднен из-за расположения рядом с другими компонентами двигателя, такими как впускной коллектор или топливные магистрали. Иногда для его осмотра приходится снимать некоторые детали, чтобы добраться до крепления. Рекомендуется использовать фонарик и зеркальце, а при необходимости — снять декоративные кожухи или воздуховоды, чтобы получить лучший обзор.
Можно ли заменить датчик детонации самостоятельно и какие инструменты для этого потребуются?
Замена датчика детонации на ВАЗ 2111 доступна для тех, кто умеет работать с автомобилем. Потребуется набор гаечных ключей, головка на 10 мм, отвертка для отсоединения электропроводки и, возможно, трещотка с удлинителем. Важно отключить аккумулятор перед началом работ, чтобы избежать короткого замыкания. Процесс замены несложен: снять проводку, открутить крепление, заменить датчик и установить всё обратно.
Какие особенности расположения датчика детонации на 8- и 16-клапанных двигателях ВАЗ 2111?
На 8-клапанных двигателях датчик детонации расположен ближе к середине блока цилиндров с правой стороны. На 16-клапанных версиях его размещение сдвинуто немного выше и ближе к впускному коллектору, что связано с конструктивными отличиями головки блока. Несмотря на это, во всех случаях датчик крепится к блоку цилиндров и подключается к системе управления двигателем через электрический разъем.
